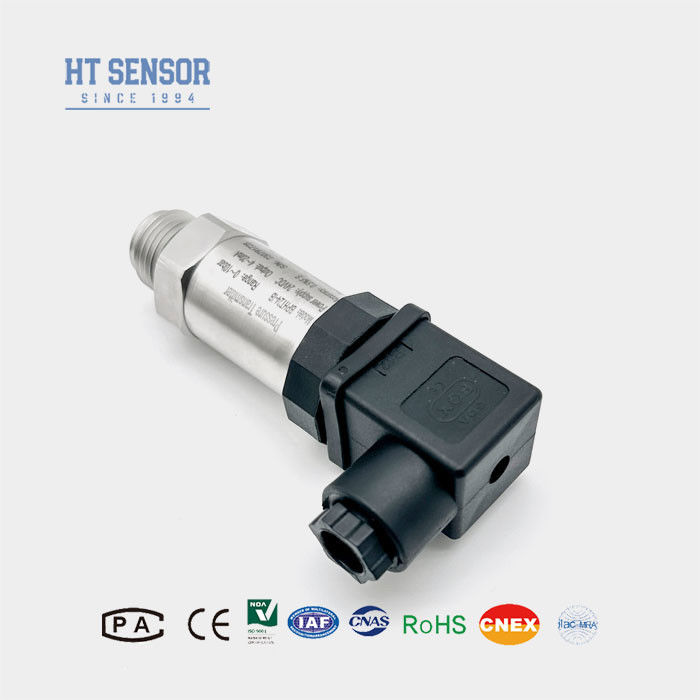

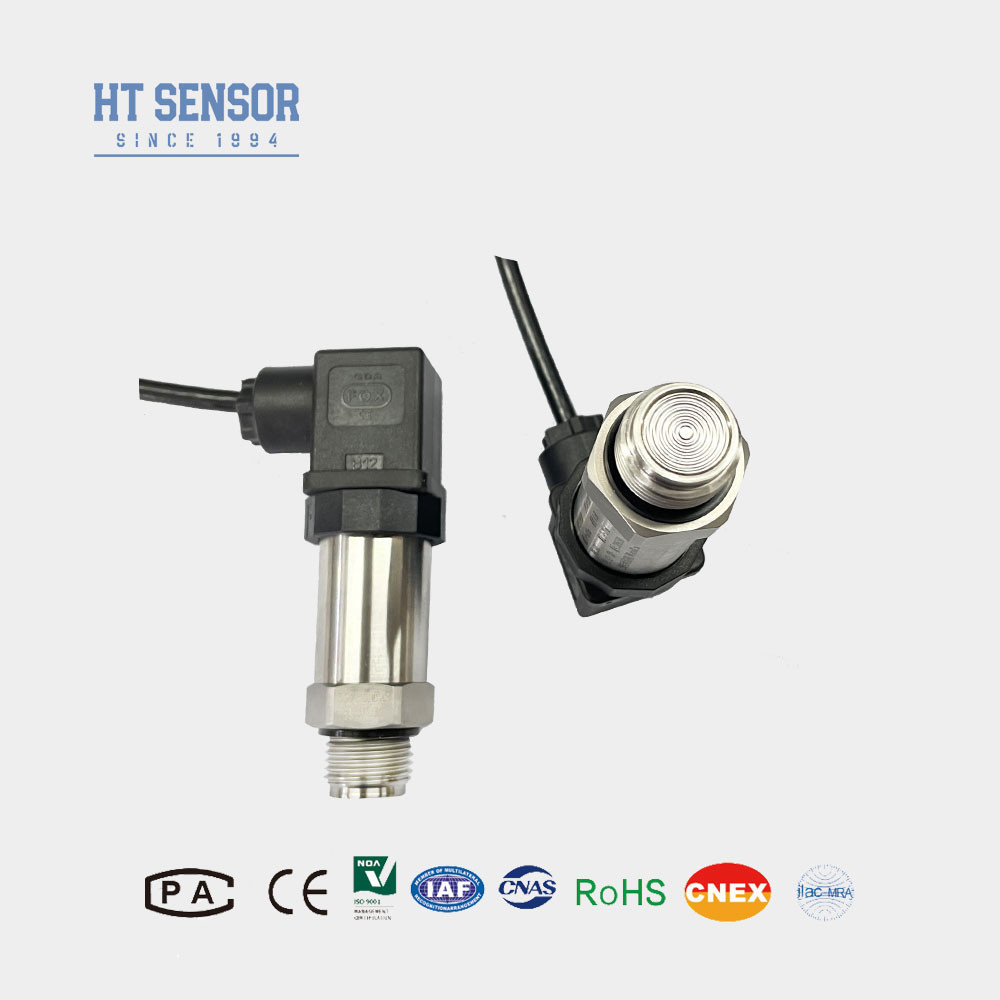

BPHT24Flusssensor voor de druk van het diafragma
Invoering van een druksensor met een spoeldiafragma:
BPHT24 spuitdiafragma druk sensor zender Kerntechnologie en betrouwbaarheid:Het diffuse silicium voortype gebruikt een geïmporteerd diffuse silicium kernsysteem en maakt gebruik van tuning en digitale compensatie technologieDit zorgt voor een betrouwbare productprestatie en een stabiele output van de sensor.
Productkenmerkenmet een vermogen van niet meer dan 50 W:
1Verscheidene drukinterface-opties.
2Ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen.
3- Hoog nauwkeurig met een volledig roestvrij staal structuur.
4Makkelijk schoon te maken.
| Prestatieparametersmet een vermogen van niet meer dan 10 W |
| Meetbereik |
0~10Kpa...~20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,25 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
- Bij het selecteren van een product moet u ervoor zorgen dat het te meten medium compatibel is met de natte delen van het product.
- Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten niet standaard voorzien zijn van een digitaal scherm.
- Bij bestelling van een zender met een LCD- of LED-displaykop moet de stroomvoorziening van de zender ten minste 20VDC bedragen.
- Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron goed geaard zijn.
- Het product is niet voorzien van een standaardkabel.er zijn drie materiaalopties beschikbaar - polyethyleen is het standaardmateriaal dat wordt gebruikt als er geen specifieke instructies zijn verstrektIndien een ander kabelmateriaal nodig is, vermeld dit dan in uw bestelformulier.
- Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke impact of sterke elektromagnetische/radiofrequente interferentie, kunt u ons hierover informeren en deze gegevens in uw bestelling specificeren.
| Bestelgidsmet een vermogen van niet meer dan 50 W |
| BPHT24 |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IX |
Toon druktransmitter |
IIC/III |
Industrial General/ Display Druktransmitter |
| T |
Hoogtemperatuurbestendige druktransmitter |
|
|
| |
Meetbereik |
0~35Kpa...~20MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
