12-30vdc Flussdruksensor voor het diafragma Vochtdrukomvormer voor meetmedium
Product Details
| Model nr.: | BPHT24-III | Beschermingsclassificatie: | IP65 |
|---|---|---|---|
| Gewicht: | ~ 0,6 kg | Huismateriaal: | 304 S.S |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Standaard exportverpakking met karton |
| Oorsprong: | Baoji, China | HS-code: | 9026201090 |
| Levering vermogen: | 50000 stuks/jaar | Het meten van Element: | diffusief siliciumdruksensor |
| Metingsmedium: | Lucht en vloeistof | Genauigheidsgraad: | 00,25%, 0,5%,00,3% |
| Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 20MPa | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
| Markeren |
30VDC-druksensor voor het diafragma,12VDC-druksensor voor het diafragma,Vochtdrukomvormer voor meetmedium |
||
Product Description

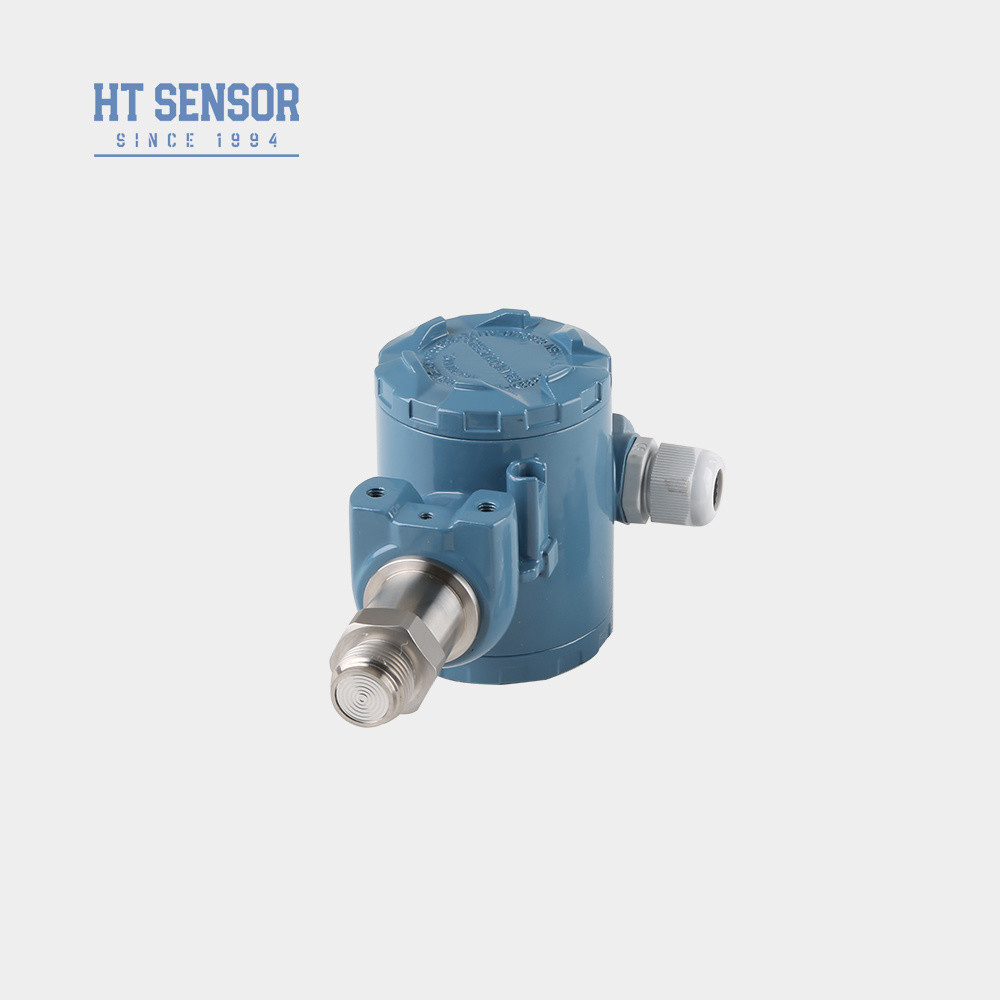

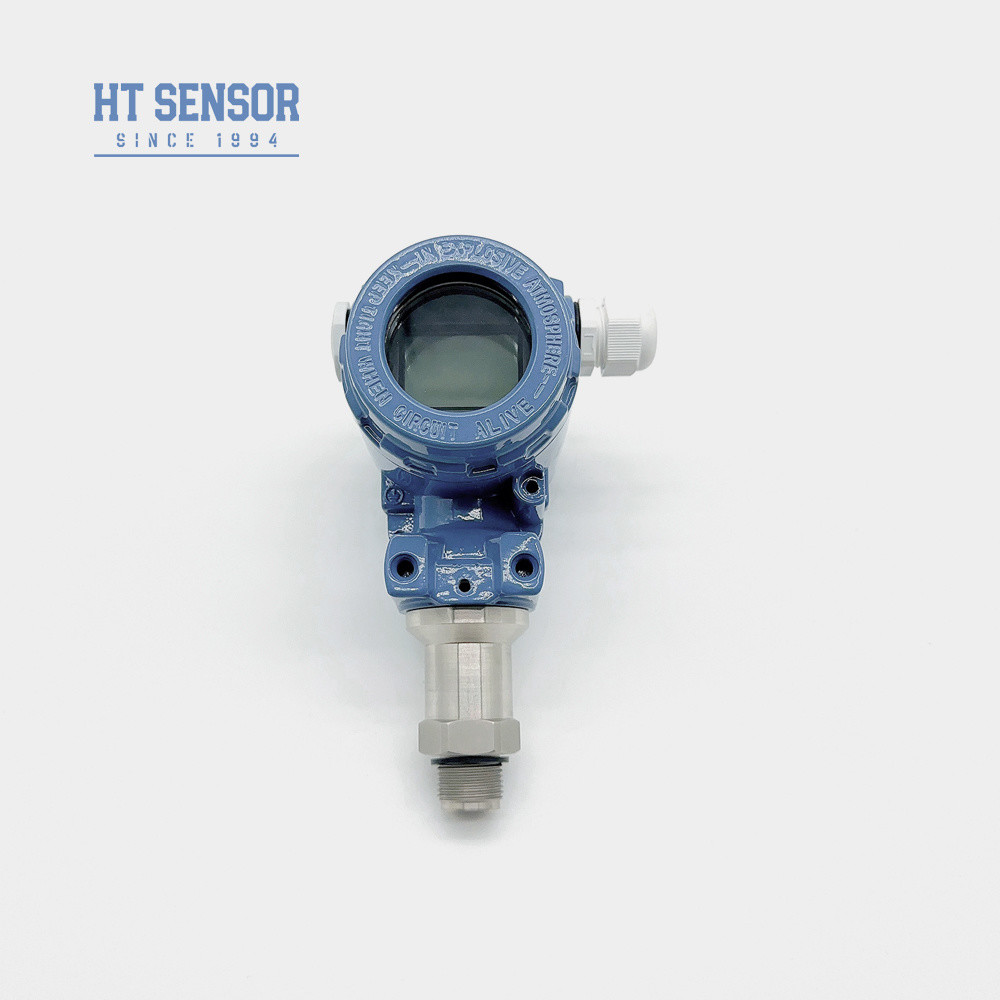

BPHT24-III-drukzender
Inleiding vanFlussen van het diafragma druk sensor:
BPHT24-III-drukzenderDeHet signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizing, waardoor deDeze drukzender is voornamelijk ontworpen voor het opnemen van een sensorsignaal in een standaard uitgangssignaal.gebruikte in plaatsen waar hoge hygiëne vereist is, waardoor betrouwbare ennauwkeurige drukmetingen in hygiënische omgevingen.
Productkenmerken:
- Verscheidene drukinterface-opties
- met een gewicht van niet meer dan 10 kg
- Hoge nauwkeurigheid met een volledig roestvrij staalconstructie
- Makkelijk schoon te maken.
- geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
- Ideaal voor milieubescherming en chemische industrie
- Gebruikt in de scheepvaart- en luchtvaartindustrie
- Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëneindustrieën.
|
Prestatieparameters: |
|
| Meetbereik | 0~35Kpa...~20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,8 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC | |
| RS485 communicatieprotocol | 3.630V/batterij | 4 draden |
|
| Installatie tips: |
1. moet worden geprobeerd de installatie in trillings-, inslag- of hoge temperatuuromgevingen te vermijden, zodat de nauwkeurigheid van de meting en de levensduur van de apparatuur niet worden beïnvloed,
2. De omgeving rond de drukzender schoon te houden, stof, vet en andere onzuiverheden in de apparatuur te vermijden, die de normale werking ervan beïnvloeden;
3. Vermijd druk die het nominale bereik van de druktransmitter overschrijdt om schade aan de apparatuur te voorkomen.de drukzender met het juiste nominale bereik moet worden gekozen;;
4Het geschikte materiaal moet worden geselecteerd op basis van de kenmerken van het gemeten medium om het corrosieve effect van het medium op de druktransmitter te voorkomen.Om de nauwkeurigheid van de meting te waarborgen,
5Het wordt aanbevolen de druktransmitter regelmatig te kalibreren. De kalibratieperiode kan worden bepaald op basis van de gebruiksomgeving en de vereisten.
| De orde Gids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Meetbereik | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | |||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
| V&A |
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
