Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BPHT24-IX |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BPHT24-IX | Beschermingsclassificatie: | IP65 |
---|---|---|---|
Gewicht: | ~ 0,3 kg | Huismateriaal: | 304S.S |
Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Standaard exportverpakking met karton |
Oorsprong: | Baoji, China | HS-code: | 9026201090 |
Type: | Normale druktransmitter | Structuretype: | Diffuse siliciumdrukzender |
Metingsmedium: | Lucht en vloeistof | Genauigheidsgraad: | 00,5% |
Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Monsters: | US$ 65/Piece 1 stuk (Min.Order) |
Markeren: | ODM-druksensor voor het diafragma,Druksensor voor het diafragma 35 Kpa,35 MPa diffuse siliciumdrukzender |

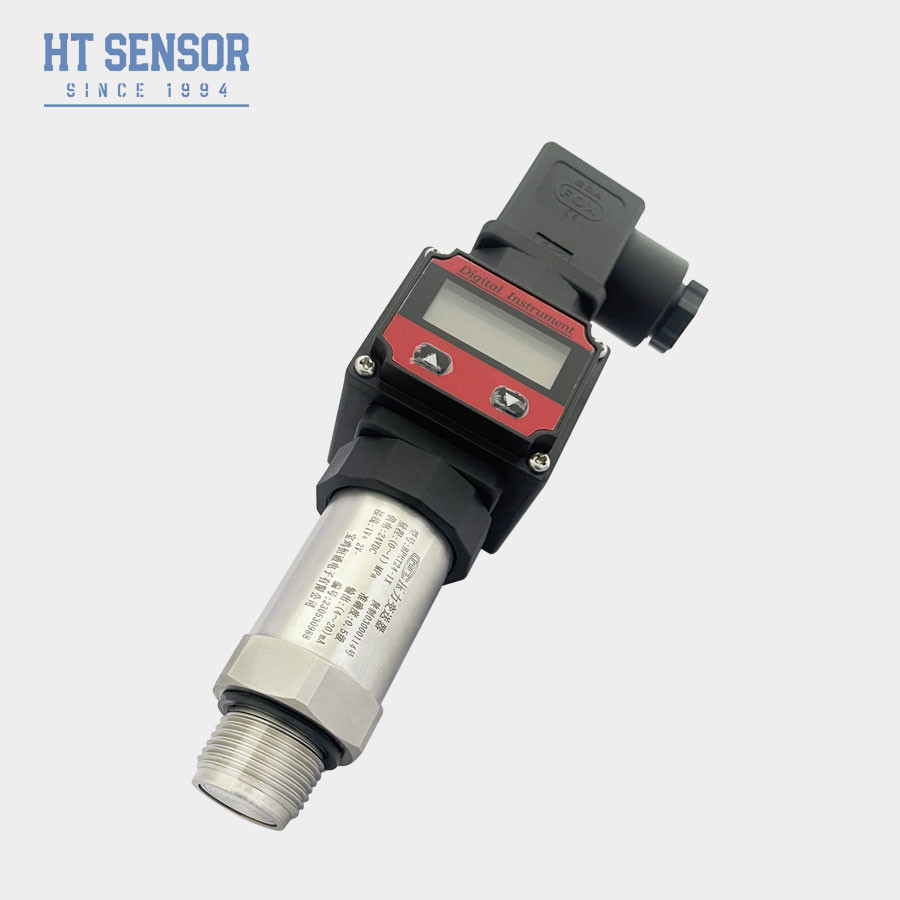

BPHT24-IXFlush Diafragma druk sensorPverlengingTverlosser
Inleiding:
BPHT24-IX spoelendiafragma druk sensorgebruikt diffuse siliciumtechnologie om het druksignaal om te zetten in een elektrische uitgang door de concentratiegradiëntverandering in de dunne film op de druksensor te meten.Dit principe zorgt ervoor dat de diffuse silicium platte film drukzender met hoge precisie, stabiliteit en betrouwbaarheid, geschikt voor verschillende industriële toepassingen voor drukmeting en -controle
Productkenmerken:
Prestatieparameters | |
Meetbereik | 0~35Kpa...~35MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | 00,1% FS |
Hysteresis | 00,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | -20-70oC (≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,3 kg |

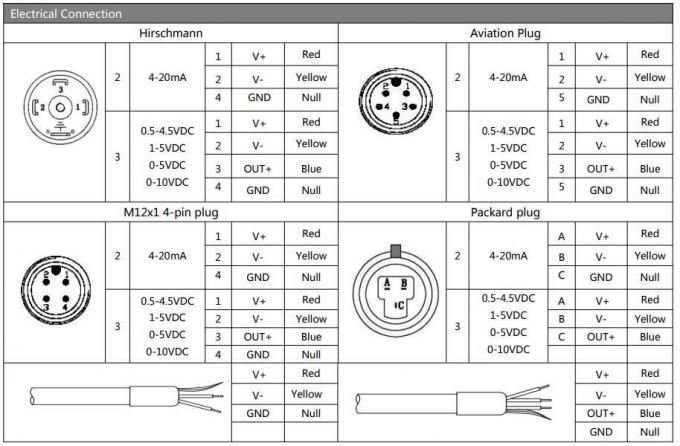

Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4wIre |
0/1 tot en met 5 V | ||
0/1~ 10V |
Type | Hirschmann |

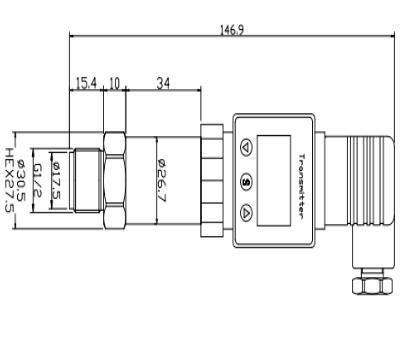

Afmeting | ![]() |

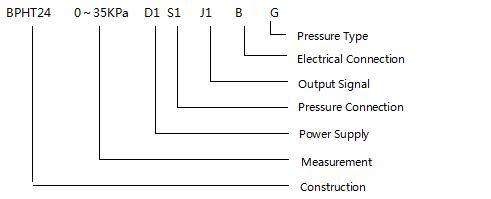

Voorbeelden van selectie |
De orde Gids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
Meetbereik | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | |||||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | 1/2NPT | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
