1/2BSP Flussdiafragma druktransmitter 4-20mA industriële drukomvormer
Product Details
| Model nr.: | BPHT24-IX | Op maat: | Op maat |
|---|---|---|---|
| Huismateriaal: | 304 S.S | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Specificatie: | De Sensor van de siliciumdruk | Meetdrukbereik: | 0~35Kpa...~20MPa |
| Genauigheidsgraad: | 00,5% | ||
| Markeren |
1/2BSP Splitsingsdruktransmitter voor het diafragma,Versnellingsdruktransmitter 4-20mA,4-20mA industriële drukomvormer |
||
Product Description

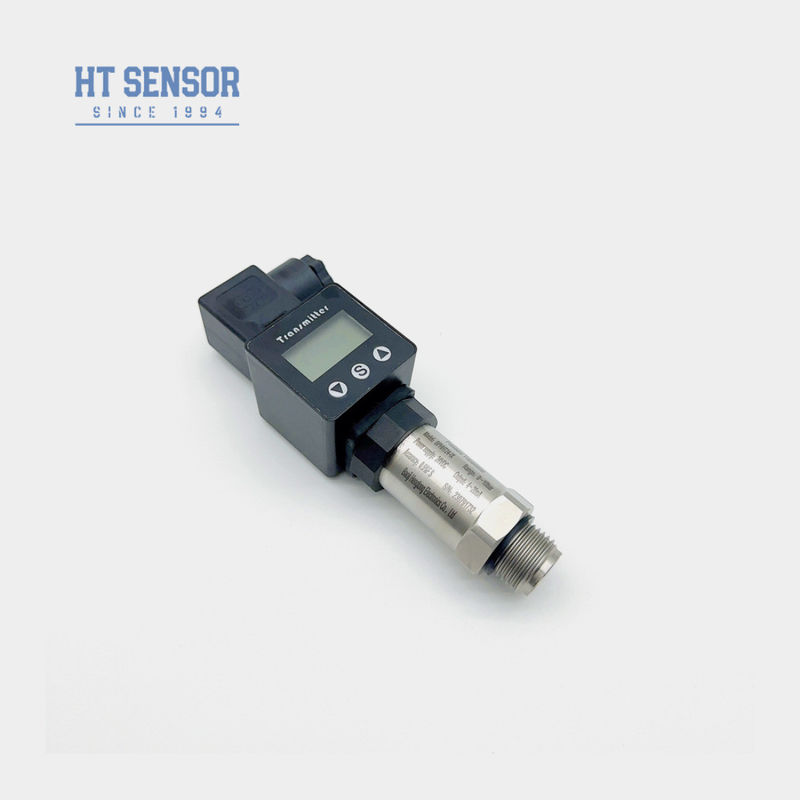

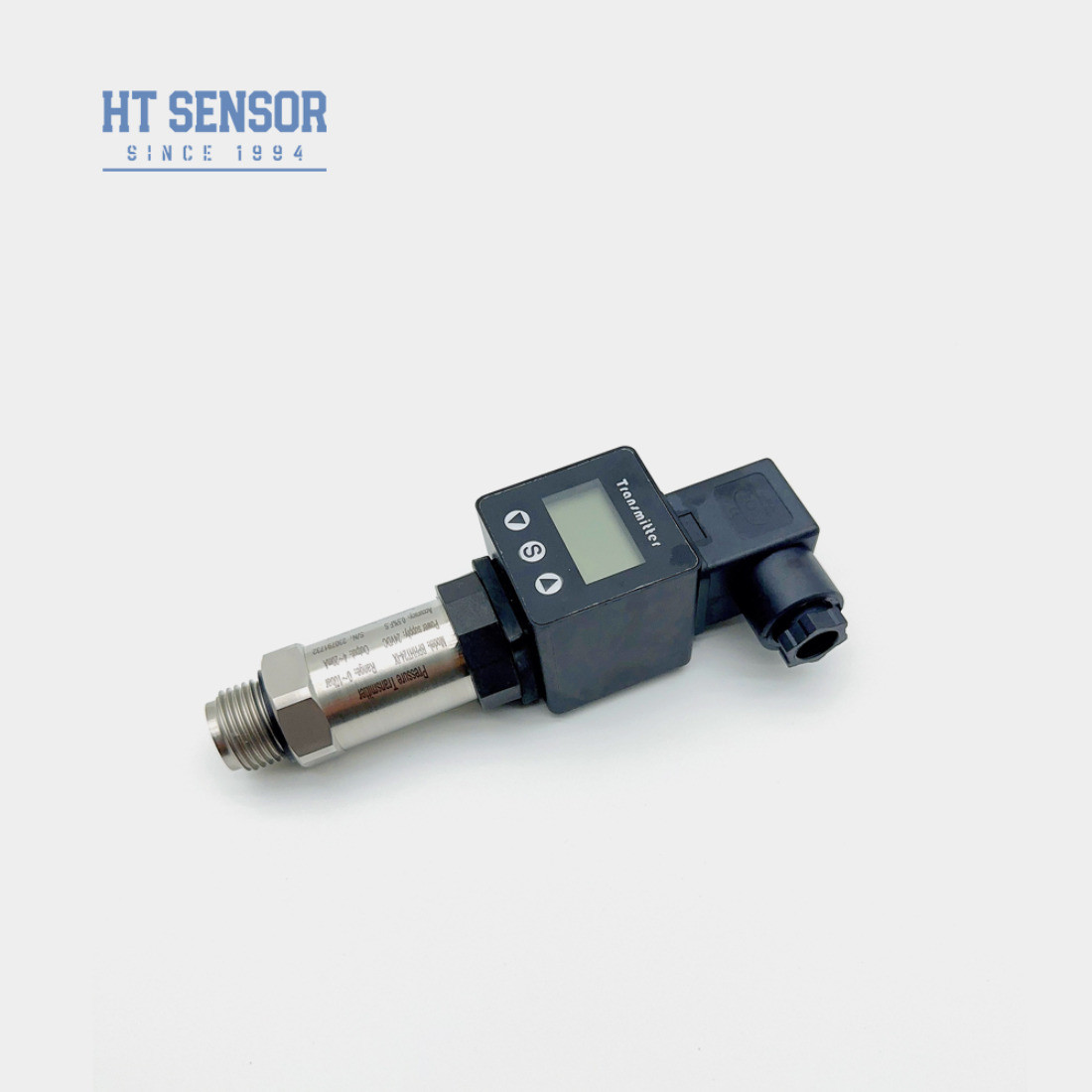

1/2BSP 4-20mA Flussdruksensor met IX-display
BPHT24 PverlengingTverlosser
Inleiding vanFlussen van het diafragma druk sensor:
BPHT24De druk van het medium werkt rechtstreeks op het diafragma van de sensor, zodat het diafragma een microverplaatsing genereert die evenredig is met de druk van het medium.zodat de weerstand van de sensor verandertDe platte film druk sensor elastomeer neemt geïmporteerd materiaal, diafragma isolatie proces, testkop zonder drukgat,er is geen verstopting van viskeus medium in het meetproces, geïntegreerd structurele ontwerp, geschikt voor chemische coatings, verf, modder, asfalt, ruwe olie en andere viskeuze media drukmeting en controle.
Productkenmerken:
- Verscheidene drukinterface-opties
- met een gewicht van niet meer dan 10 kg
- Hoge nauwkeurigheid met een volledig roestvrij staalconstructie
- Makkelijk schoon te maken.
- geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
- Ideaal voor milieubescherming en chemische industrie
- Gebruikt in de scheepvaart- en luchtvaartindustrie
- Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëneindustrieën.
Performantieparameters:
| Meetbereik | 0~35Kpa...~20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC | |
| RS485 communicatieprotocol | 3.630V/batterij | 4 draden |
Voorbeelden van selectie:
Tips voor het bestellen:
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Selecteer het geschikte materiaal volgens de kenmerken van het gemeten medium om het corrosieve effect van het medium op de drukzender te voorkomen.de drukzender van een corrosiebestendig materiaal moet worden gekozen;.
6Om de nauwkeurigheid van de meting te waarborgen, wordt aanbevolen de drukzender regelmatig te kalibreren.De kalibratieperiode kan worden bepaald op basis van de gebruiksomgeving en de vereisten.
7. Selecteer het juiste beschermingsniveau volgens de werkelijke vereisten.kies een drukzender met een hoger beschermingsniveau.
8. regelmatig het oppervlak van het apparaat reinigen om ervoor te zorgen dat de kabel goed is aangesloten.zij moeten tijdig worden gerepareerd of vervangen.
9De platte filmdrukzender heeft de voordelen van een lange levensduur, een laag stroomverbruik, een gemakkelijke installatie en onderhoud.maar de bovenstaande kwesties moeten nog steeds tijdens het gebruik aandacht krijgen om de normale werking en de nauwkeurige meting van de druk te waarborgen.
| De orde Gids | ||||||||
| BPHT24 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Meetbereik | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
