Gedetailleerde informatie

Model nr.:	BPHT24-IX	aangepast:	aangepast
Huismateriaal:	304 S.S	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Specificatie:	De Sensor van de siliciumdruk	Meetdrukbereik:	0~35Kpa...~20MPa
Genauigheidsgraad:	00,5%
Markeren:	1/2BSP-druksensor voor het diafragma , Flitsend diafragma druk sensor 2NPT , 2NPT 4-20mA Silicon Pressure Sensor

Productomschrijving

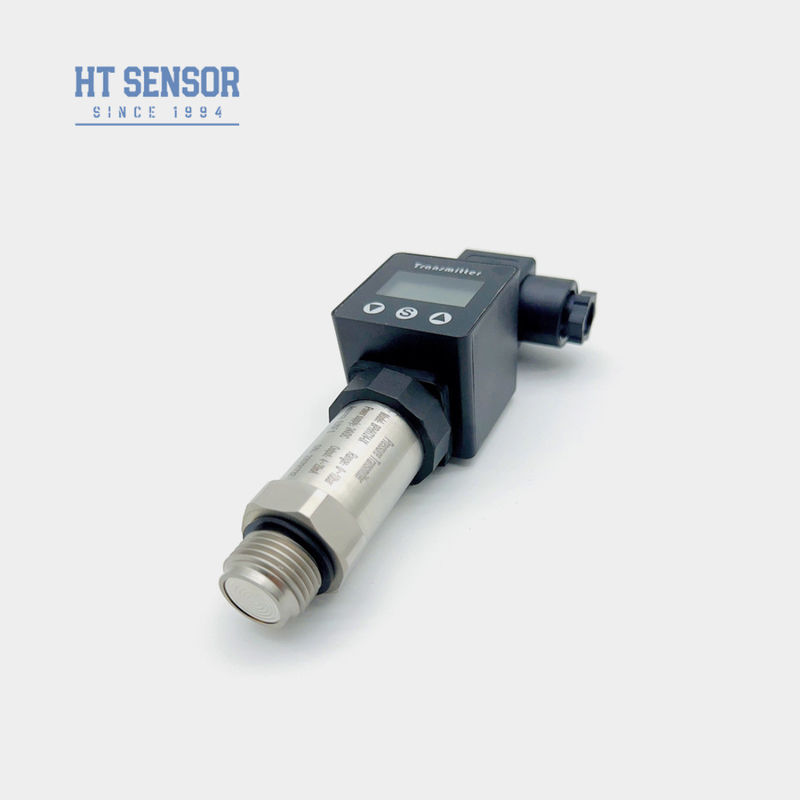

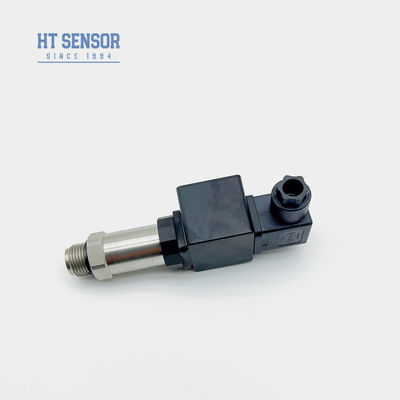

1/2BSP 4-20mA Flussdruksensor met IX-display

BPHT24 PverlengingTverlosser

Inleiding vanFlussen van het diafragma druk sensor:

BPHT24De druk van het medium werkt rechtstreeks op het diafragma van de sensor, zodat het diafragma een microverplaatsing genereert die evenredig is met de druk van het medium.zodat de weerstand van de sensor verandertHet is een soort druksensor die vaak in de industriële praktijk wordt gebruikt en die veel wordt gebruikt in verschillende industriële automatische besturingsomgevingen.met oliepijpleidingen, waterbesparing en waterkracht, spoorwegverkeer, intelligente gebouwen, automatische productiecontrole, luchtvaart, militaire, petrochemische, oliebronnen, elektriciteit, schepen, werktuigmachines,luchttoevoer door pijpleidingen, boiler negatieve druk en vele andere industrieën

Productkenmerken:

Verscheidene drukinterface-opties
met een gewicht van niet meer dan 10 kg
Hoge nauwkeurigheid met een volledig roestvrij staalconstructie
Makkelijk schoon te maken.

Toepassingen:

geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
Ideaal voor milieubescherming en chemische industrie
Gebruikt in de scheepvaart- en luchtvaartindustrie
Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëneindustrieën.

Performantieparameters:

Meetbereik	0~35Kpa...~20MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25°C	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid en hysteresis	0.02% F.S. (Type) 0.05% F.S. (Max.)
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Frequentie-respons	2.4Khz
Compensatietemperatuur	0-70°C ((≤10mpa, aanpasbaar)
Werktemperatuur	-20°C tot 80°C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10g,55Hz 2kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,15 kg

Uitgangssignaal	Voedingsspanning	Uitvoertype
4·20 mA	12 ̊30VDC	2/3/4 draad
010/20mA		3 draad
0/1 ¢5V
0/110V
0.5·4.5V	5VDC
RS485 communicatieprotocol	3.630V/batterij	4 draden

1/2BSP Flush Diaphragma Druk Sensor 2NPT 4-20mA Silicium Druk Sensor 0

1/2BSP Flush Diaphragma Druk Sensor 2NPT 4-20mA Silicium Druk Sensor 1

Voorbeelden van selectie:

1/2BSP Flush Diaphragma Druk Sensor 2NPT 4-20mA Silicium Druk Sensor 2

Tips voor het bestellen:

1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.

De orde Gids
BPHT24	Druktransmitter
	Code	Ontwerp van de structuur
	IX	Toon druktransmitter			IIC/III	Industrial General/ Display Druktransmitter
		Meetbereik	0~35Kpa...~35MPa
		(0-X) Kpa of MPa	X: geeft het werkelijke meetbereik aan
			Code	Stroomvoorziening
			D1	24VDC
			D2	5VDC
			D3	andere
				Code	Uitgangssignaal
				S1	4~20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC
					Code	Drukverbinding
					J1	M20x1.5
					J2	G1/2
					J3	1/2NPT
						Code	Elektrische aansluiting
						B1	Hirschmann
						B2	PG7 Plug
						B3	Afgesloten kabeluitgang
						B4	2088 Industriële behuizing
						B5	2088 Industriële behuizing met display
						B6	andere
							Code	Druktype
							G	Gewichtsdruk
							Een	Absolute druk
							S	Verzegelde referentiedruk

FQA:

1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	BPHT24-IX

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
