Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BPHT24 |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BPHT24 | Huismateriaal: | 304 S.S |
---|---|---|---|
Druktype: | Meting van de druk, absolute druk, verzegelde druk | Metingsmedium: | Lucht en vloeistof |
Genauigheidsgraad: | 0.25%F.S, 0.5%F.S | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
IP-classificatie: | IP65 | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
Type signaal: | Digitaal analogon, | Compensatietemperatuur: | -10°C tot 70°C |
Markeren: | De Drukomvormer van het roestvrij staal Gelijke Diafragma,Olie voor de drukomvormer van het diafragma,Olie industriële druktransmitter |

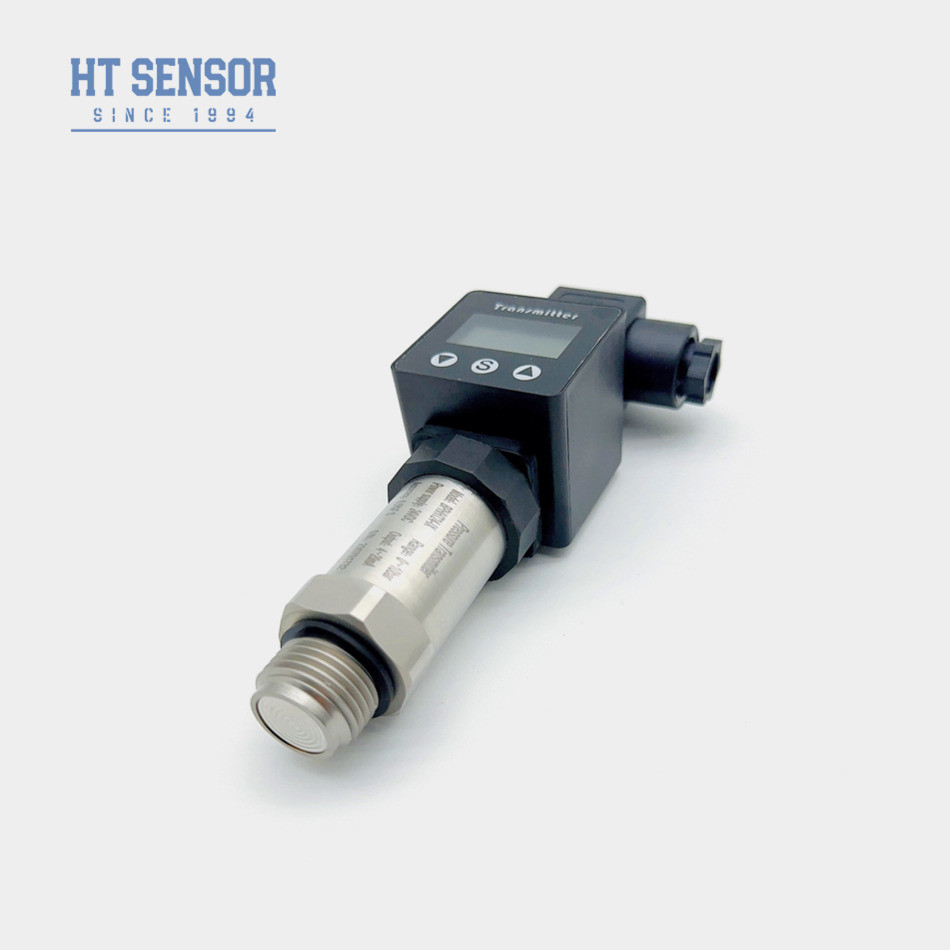

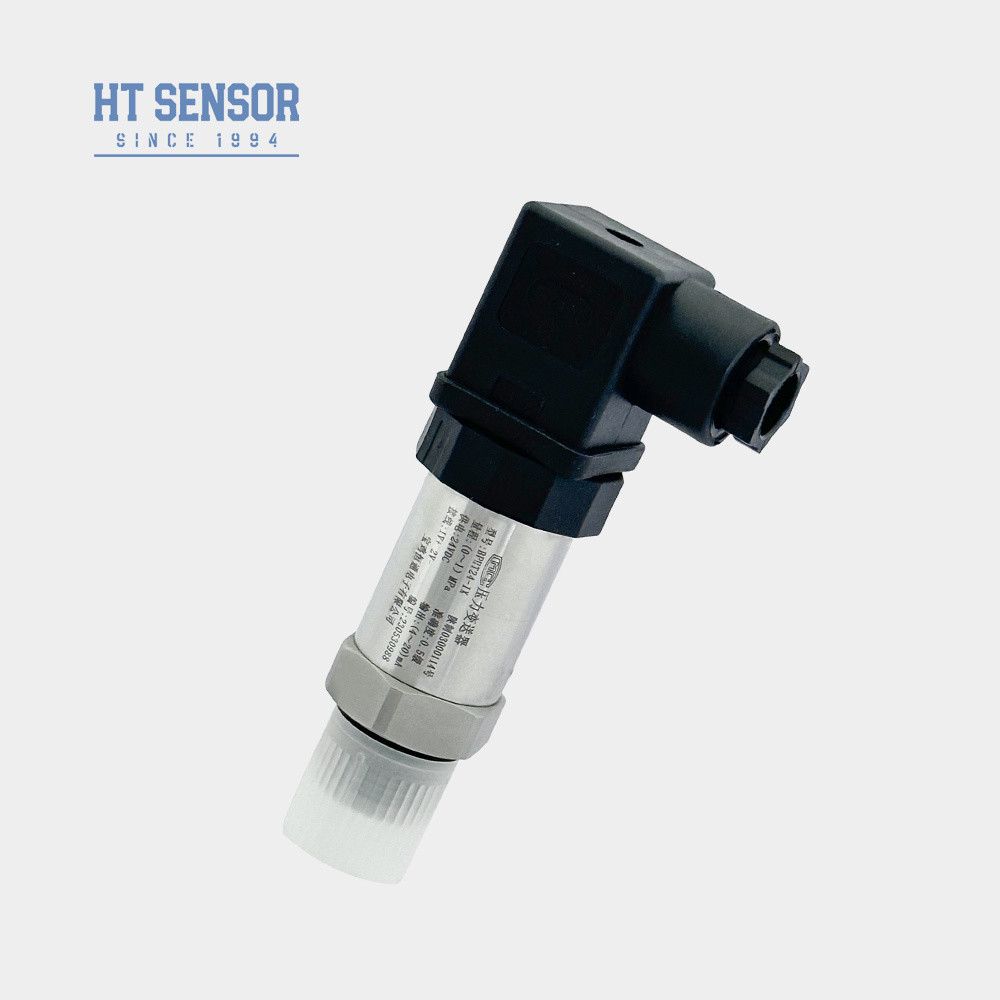

Stainless Steel Flush Diaphraqm Druk Sensor Transmitter Industrieel Voor Water Gas Olie Test
BPHT24 PverlengingTverlosser
Inleidingion vanVerzender van de druksensor van het diafragma:
BPHT24-drukzender maakt gebruik van het platte diafragma silicium van de HT-serieDe drukweerstand isoleert de olie gevulde kern als signaal meetelement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizing, waardoor deDeze drukzender wordt voornamelijk gebruikt op plaatsen waar hoge sanitaire omstandigheden vereist zijn,het waarborgen van betrouwbare en nauwkeurige drukmetingen in hygiënische omgevingen.
Prestatieparameters | |
Meetbereik | 0~35Kpa...~35MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤1.5 keer het nominale bereik |
Precisiteit @ 25oC | ±00,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | 00,1% FS |
Hysteresis | 00,1% FS |
Langetermijnstabiliteit | ±00,1% F.S./Jaar(Typisch) ±0,2% F.S/Jaar(Maximaal) |
Temperatuurverschuiving van het nulpunt | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | -20-70oC (≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10g,55Hz ~ 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb. |
Beschermingscategorie | Ik...P65 |
O-ring zegel | Fluorrubber |
Gewicht | ~0.25kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Type | Hirschmann |

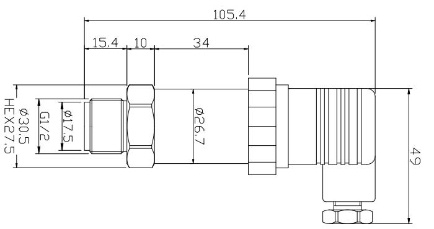

Afmeting | ![]() |
Voorbeelden van selectie: |
Tips voor het bestellen: |
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
De orde Gids | ||||||||
BPHT24 | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
Meetbereik | 0~35Kpa...~35MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | 1/2NPT | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
