Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BPHT24-III |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BPHT24-III | Op maat: | Op maat |
---|---|---|---|
Beschermingsclassificatie: | IP65 | Gewicht: | ~1,0 kg |
Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Standaard exportverpakking met karton |
Oorsprong: | Baoji, China | HS-code: | 9026201090 |
Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | Lucht en vloeistof |
Genauigheidsgraad: | 00,5% | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | ||
Markeren: | 4-20mA spoel de Zender van de Diafragmadruk,Lcd-displays met druktransmitter voor het diafragma,4-20mA digitale drukzender met diafragma |

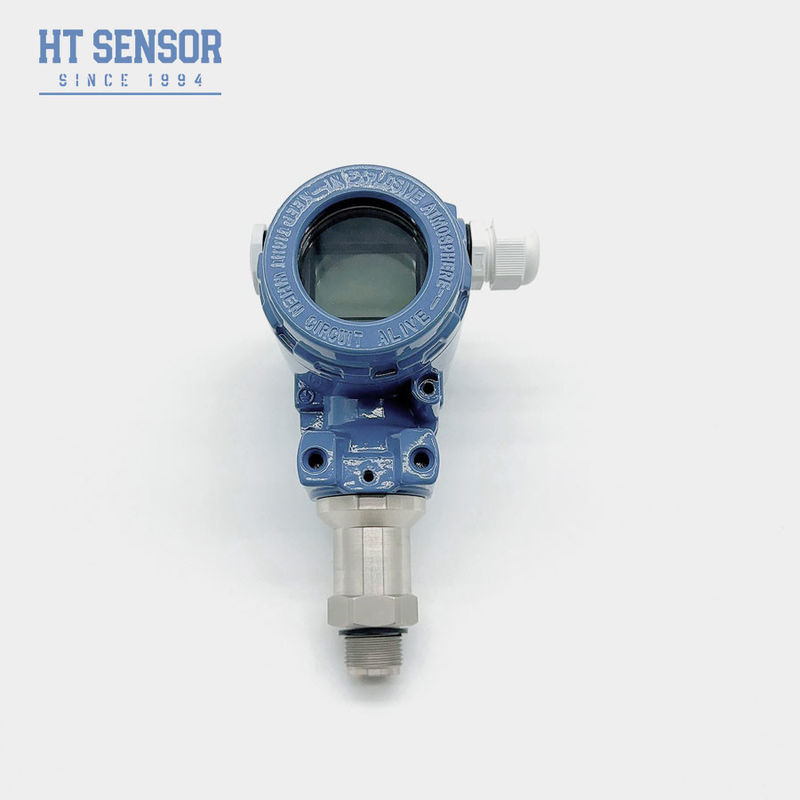

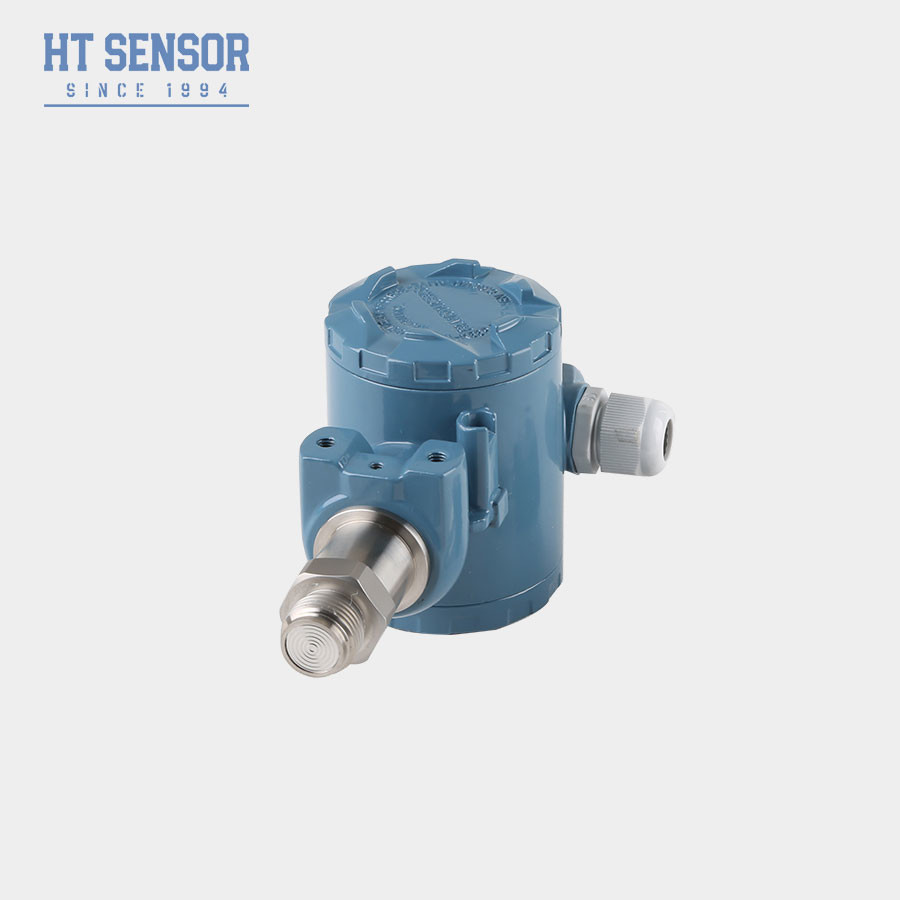

BPHT24-III 4-20mA 2 WIRE LCD-displays Flush Diafragma Druk sensor
BPHT24 PverlengingTverlosser
Invoering van de FLush-diafragmadruk sensor:
BPHT24-III De druktransmitter gebruikt geavanceerde diffuse siliciumplatfilmtechnologie, de druktransmitter heeft een hoge stabiliteit en betrouwbaarheid,geschikt voor een verscheidenheid aan harde industriële omgevingen, en is uitgerust met een scherm met vloeibare kristallen, dat de huidige gemeten drukwaarde visueel kan weergeven, zodat gebruikers gemakkelijk in realtime drukinformatie kunnen verkrijgen,de wijzerkop is programmeerbaar, kunnen gebruikers parameters instellen volgens de behoeften, zoals eenheidsselectie, nulkalibratie, enz., biedt ook een verscheidenheid aan uitgangssignaalopties, zoals 4-20mA, 0-5V, 0-10V, enz.,om gebruikers toegang te vergemakkelijken tot verschillende soorten besturingssystemen.
Prestatieparameters | |
Meetbereik | 0~35Kpa...~35MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤1.5 keer het nominale bereik |
Precisiteit @ 25oC | ±00,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | 00,1% FS |
Hysteresis | 00,1% FS |
Langetermijnstabiliteit | ±00,1% F.S./Jaar(Typisch) ±0,2% F.S/Jaar(Maximaal) |
Temperatuurverschuiving van het nulpunt | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | -20-70oC (≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10g,55Hz ~ 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb. |
Beschermingscategorie | Ik...P65 |
O-ring zegel | Fluorrubber |
Gewicht | ~0.25kg-1,2 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |

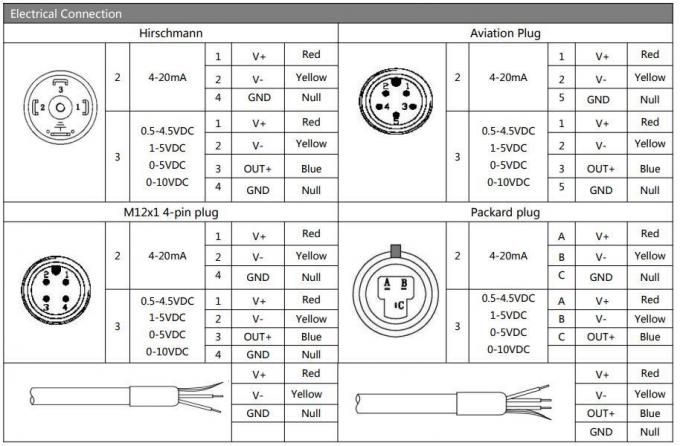

Type | Hirschmann |

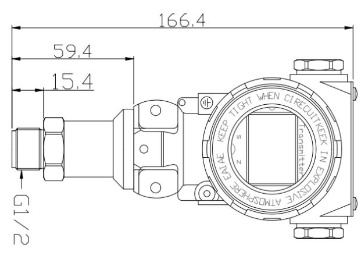

Afmeting |
![]() |

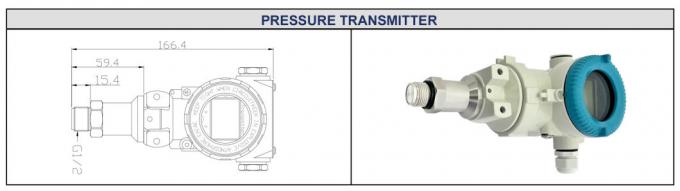

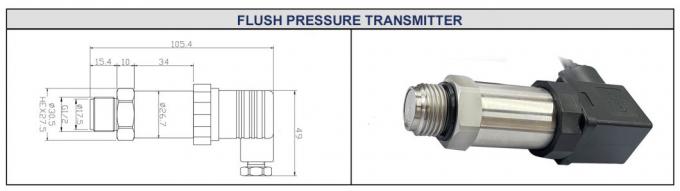

Voorbeelden van selectie |
Besteltips |

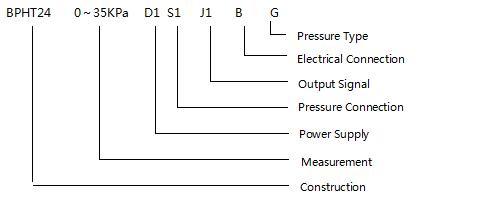

De orde Gids | ||||||||
BPHT24 | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
Meetbereik | 0~35Kpa...~35MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | 1/2NPT | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
