Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420-IQ |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420-IQ | Beschermingsclassificatie: | IP65 |
---|---|---|---|
Gewicht: | ~ 0,3 kg | Huismateriaal: | 304 S.S |
Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Standaard exportverpakking met karton |
Specificatie: | De Sensor van de siliciumdruk | klem: | Φ50,4 mm |
Oorsprong: | Baoji, China | HS-code: | 9026201090 |
Levering vermogen: | 50000 stuks/jaar | Structuretype: | Diffuse siliciumdrukzender |
Metingsmedium: | Lucht en vloeistof | Genauigheidsgraad: | 00,25%, 0,5%,00,3% |
Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa | IP-classificatie: | IP65 |
Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | ||
Markeren: | Bp93420-Iq-druktransmitter voor het diafragma,Verstuiver van de druk van het diafragma 50,4 mm |

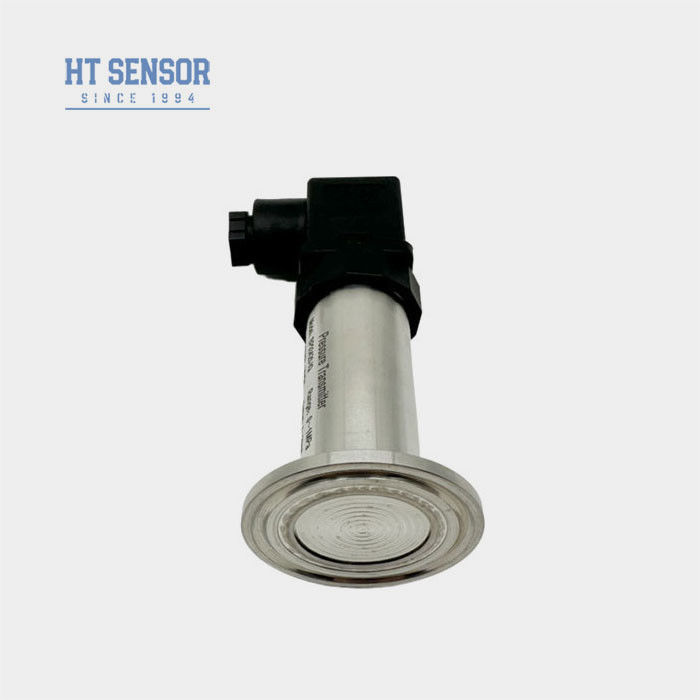

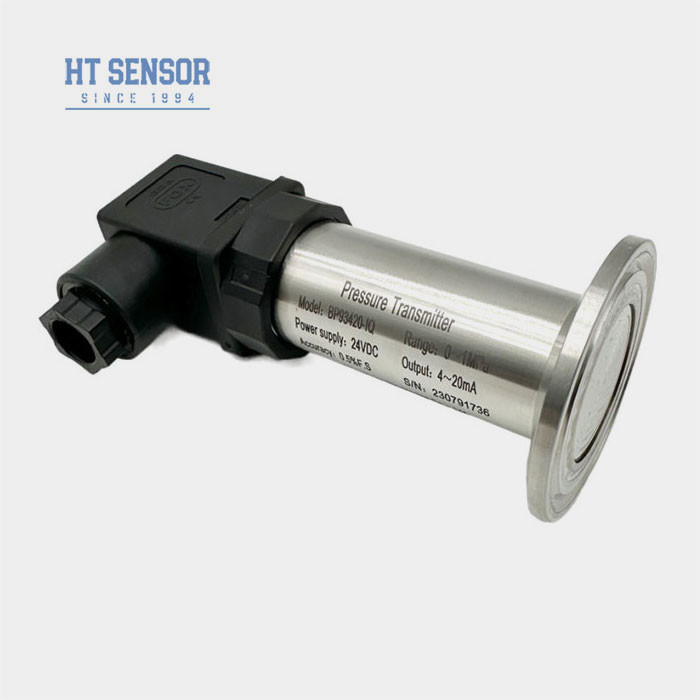

Φ50.4MM CLAMP FLUSH DIAFRAGMA Druksensor Transmitter
BP93420-IQ PverlengingTverlosser
Inleiding vanspuit Diafragma druk sensor:
BP93420-IQ-drukzenderDeHet signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizing, waardoor deDeze drukzender is voornamelijk ontworpen voor het opnemen van een sensorsignaal in een standaard uitgangssignaal.gebruikte in plaatsen waar hoge hygiëne vereist is, waardoor betrouwbare ennauwkeurige drukmetingen in hygiënische omgevingen.
Prestatieparameters:
Meetbereik | - 100 kPa... 0 kPa 35 kPa... 3,5 MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20°C tot 80°C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10g,55Hz 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~0,2 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0/110V | ||
0.5·4.5V | 5VDC | |
RS485 communicatieprotocol | 3.630V/batterij | 4 draden |
De orde Gids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | IC | Hoogtemperatuurdruktransmitter | |||||
IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

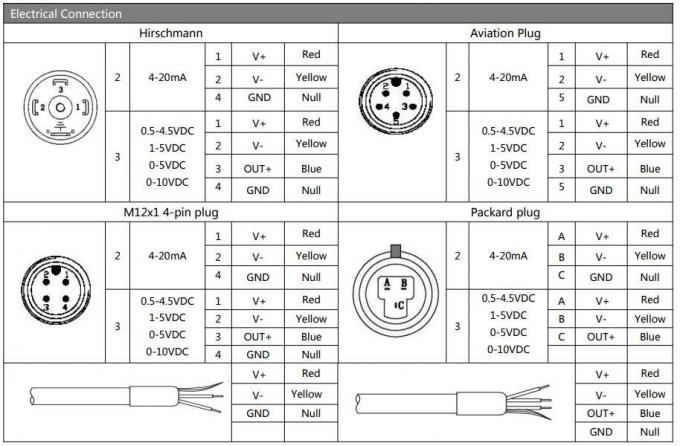

Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
