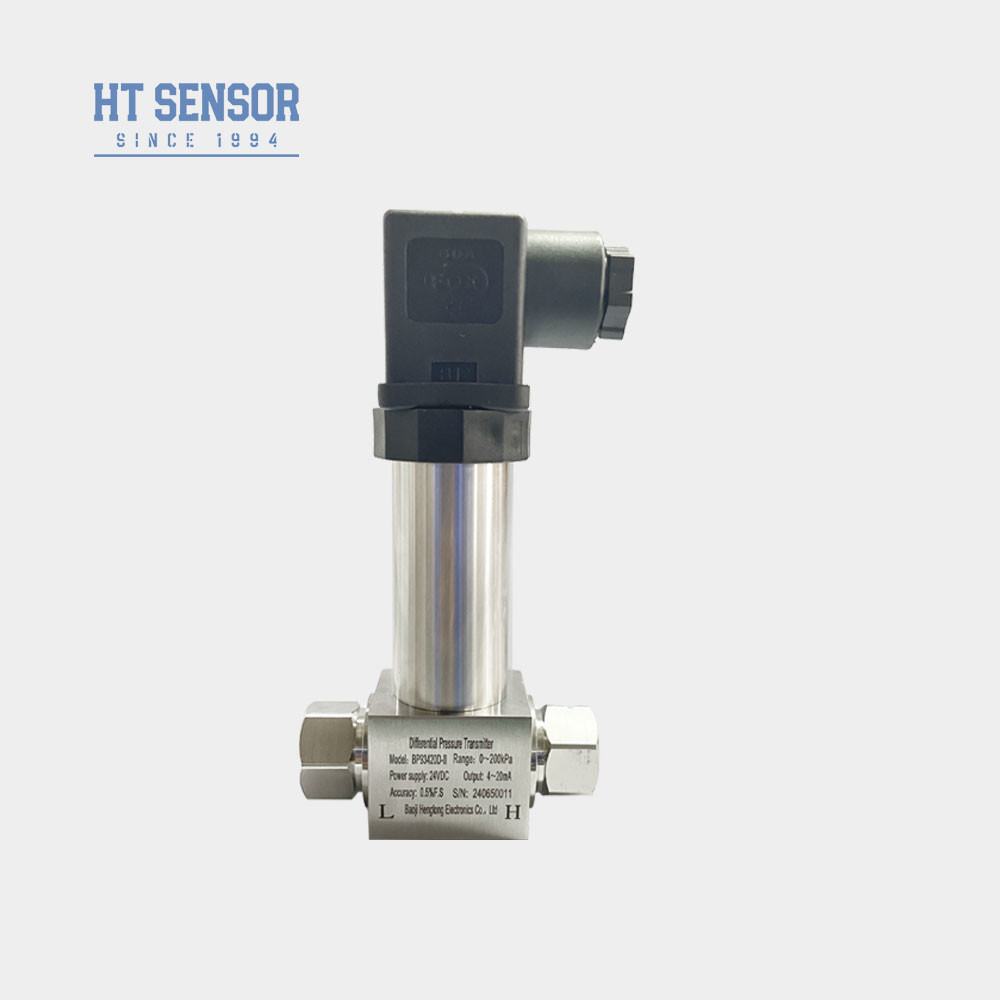

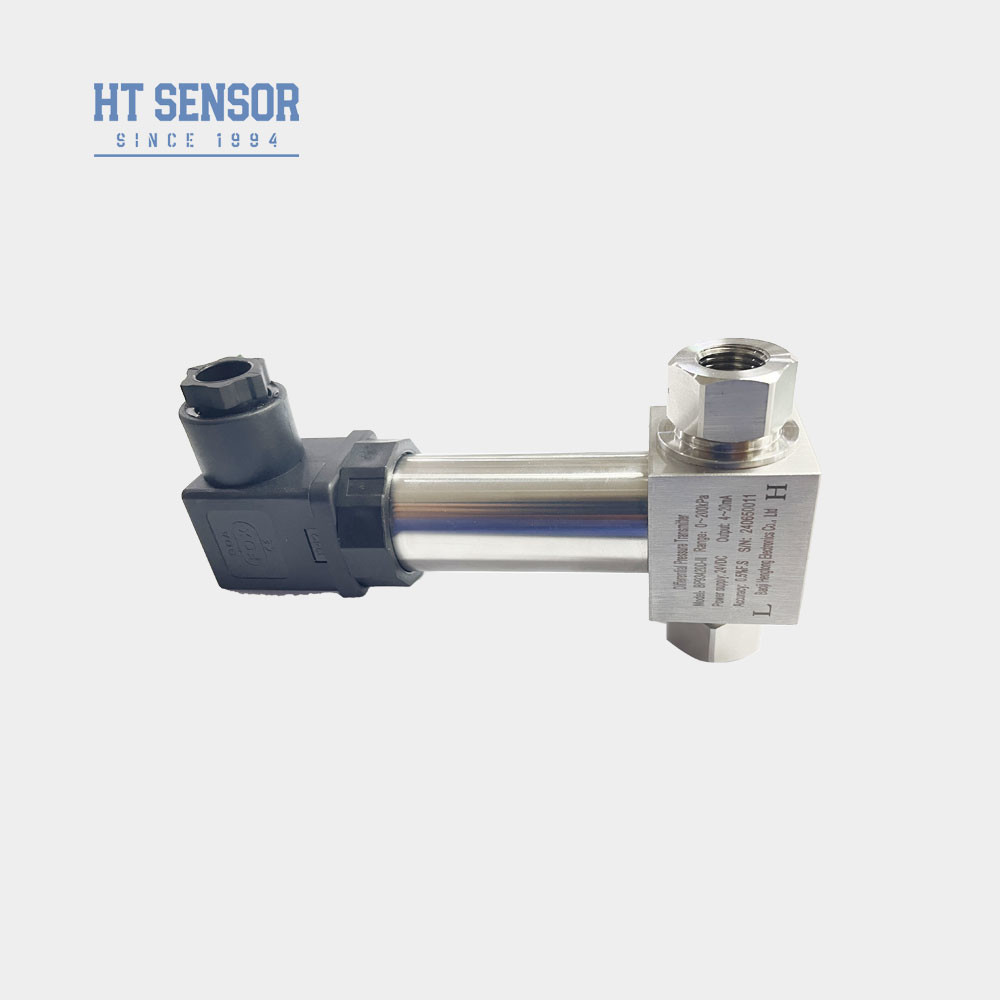

BP93420DII Differentiële drukzender met diffuse silicium piezoresistieve sensor
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
De BP93420DII-differentiële drukzender maakt gebruik van een diffuse silicium piezoresistieve sensor. Het drukverschil van gas en vloeistof wordt gemeten en uitgebracht, wat kan worden weergegeven.Het is van toepassing op de meting van drukverschillen van verschillende gassen en vloeistoffen in pijpleidingen in industrieën zoals aardolie, chemische, elektrische energie, hydrologie, enz.
Productkenmerkenvan een differentialdruktransmitter:
1De transducer heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan extern of rechtstreeks aangesloten zijn.
Toepassingenvan een differentialdruktransmitter:
- 1Het is geschikt voor de differentiële drukmeting van verschillende gassen of vloeistoffen in pijpleidingen van aardolie, chemie, elektriciteit, hydrologie en andere industrieën.
- 2. gebruikt voor procescontrole op industrieel gebied.
- 3- De drukverschillen in de leidingen en in de ovens
| Prestatieparametersvan een differentialdruktransmitter: |
| Meetbereik |
0-10KPa......~2MPa |
| Druktype |
Differentiële druk |
| Eenzijdige overbelasting |
≤ 3 keer het nominale bereik |
| Statische druk |
De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit |
± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving |
±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift |
±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur |
-30°C tot 80°C |
| Bergingstemperatuur |
-40°C tot 100°C |
| Vibratie |
10g,55Hz 2kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,45 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4·20 mA |
12 ̊30VDC |
2/3/4 draad |
| 010/20mA |
3 draad
|
| 0/1 ¢5V |
| 0.5·4.5V |
5VDC |
| Besteltipsvan een differentialdruktransmitter: |
NB:
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. O-ringen van fluorrubber hebben een nominale werktemperatuur van - 20 °C tot 250 °C. Wanneer de werktemperatuur onder - 20 °C valt, moeten EPDM-O-dichtingsringen worden gekozen.
6De kabel is niet voorzien van een standaardkabel. Als u een kabel nodig heeft, zijn er drie materialen om uit te kiezen.polyethyleen kabelmaterialen worden standaard gebruikt.Als er verschillende kabelmaterialen vereist zijn, vermeld dit dan in uw bestelformulier.
7.In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in uw bestelling.
| Bestelgidsvan een differentialdruktransmitter: |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| DII |
Differentiële druktransmitter |
| |
Meetbereik |
0-10KPa......~2MPa |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4 ¢ 20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ′10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20×1,5 Man |
| J2 |
G1/2 Man |
| J3 |
G1/4 Man |
| J4 |
1/2 NPT Man |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
andere |
| |
Code |
Druktype |
| D |
Differentiële druk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
