Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420D-I |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420D-I | Druktype: | Differentiële druk |
---|---|---|---|
Transportpakket: | Standaard exportverpakking met karton | HS-code: | 9026201090 |
Levering vermogen: | 20000 stks/jaar | Type: | Differentiële druktransmitter |
Metingsmedium: | Gas | Genauigheidsgraad: | 0,5%, 1% |
Drukbereik: | 0-10kpa...~2MPa | IP-classificatie: | IP65 |
Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | ||
Markeren: | 10 kPa differentialdruktransmitter,Differentiële drukzender 4 20 ma,10 kPa 4 20 ma druktransmitter |

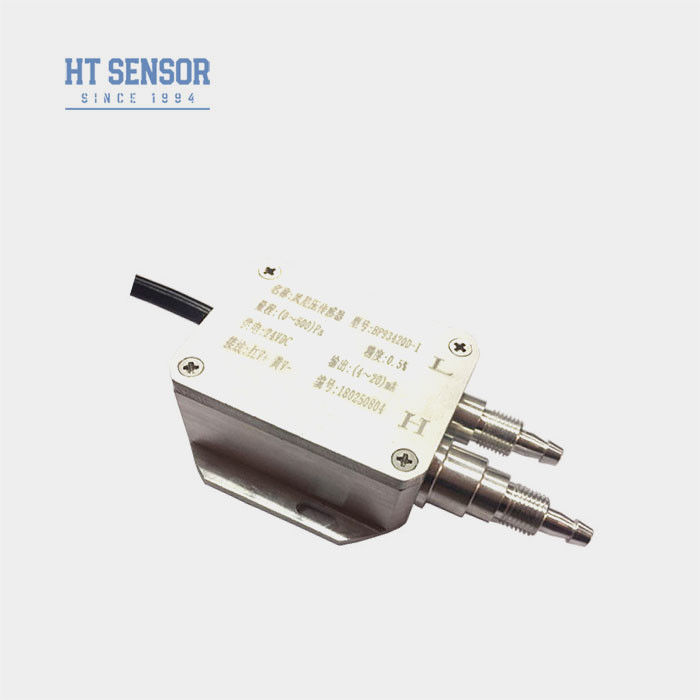

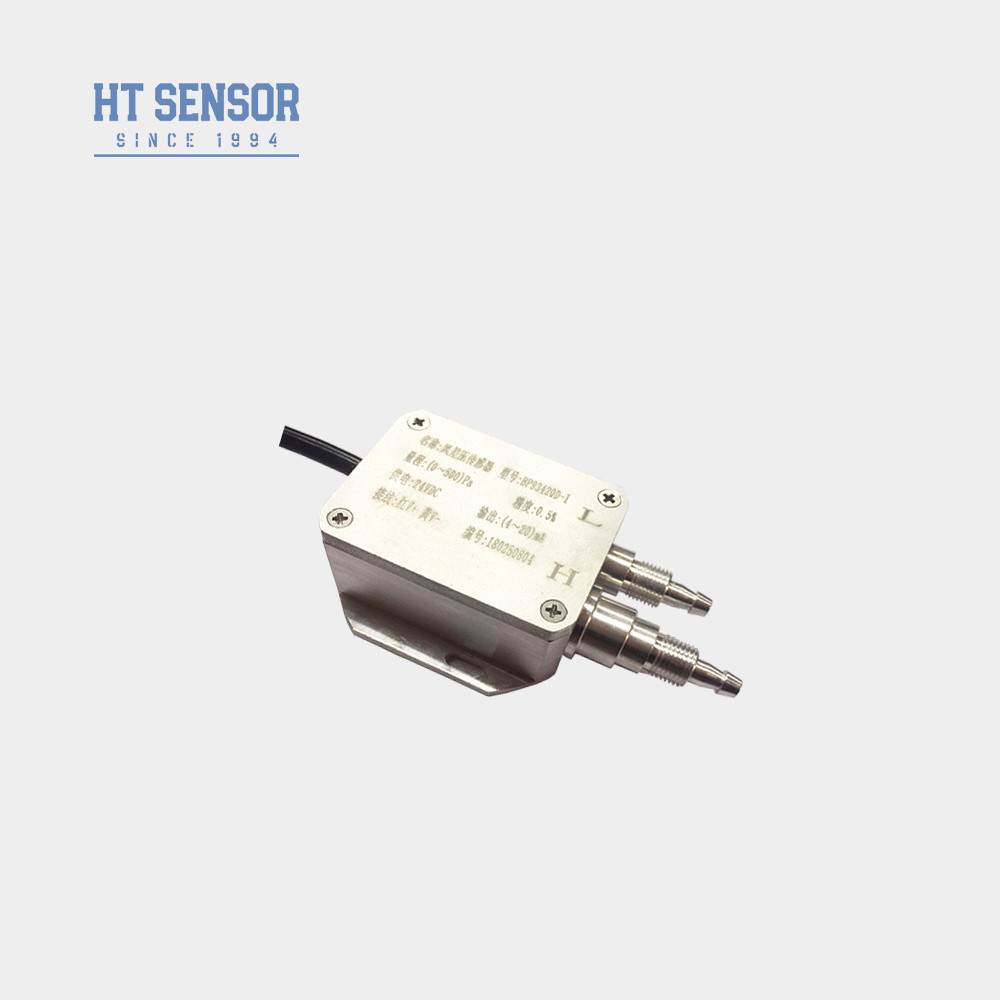

Invoering van een luchtdifferentialdrukzender:
De micro-differentialdrukzender is een apparaat dat wordt gebruikt om de micro-differentialdruk te meten.De differentialdrukzender bevat een piezoresistieve sensorWanneer het medium door de zender gaat, ontstaat aan beide zijden een klein drukverschil.resulterend in een verandering van de weerstandswaarde in de sensorDeze verandering zal ervoor zorgen dat het sensor-uitgangssignaal verandert, en dan de overeenkomstige elektrische signaaluitgang genereren.de microdifferentiële drukwaarde van het medium kan nauwkeurig worden berekend
1De zender is van roestvrij staal en compact.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingen:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers
Prestatieparameters: | |
Meetbereik | 0-500Pa...~200kPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40 °C tot 100 °C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~0,2 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0.5 tot en met 4,5 V | 5VDC |

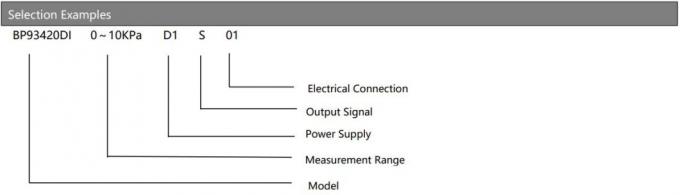

Tips voor het bestellen: |
Bestelgids: | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa...~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
