Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420DII |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420DII | Bewaar temperatuur.: | -40~100℃ |
---|---|---|---|
Druktype: | Differentiële druk | Operatieve temp.: | -30~80℃ |
Stabiliteit op lange termijn: | ± 0,2% F.S/Jar ((> 200kpa) | Transportpakket: | Standaard exportverpakking met karton |
Oorsprong: | China | HS-code: | 9026201090 |
Levering vermogen: | 20000 stks/jaar | Metingsmedium: | gas of vloeistof |
Genauigheidsgraad: | 00,25%,00,5% | IP-classificatie: | IP65 |
Markeren: | Oem Differentiële Drukzender,2 MPa olie gevulde verschildruktransmitter,2 MPa differentialdruktransmitter |

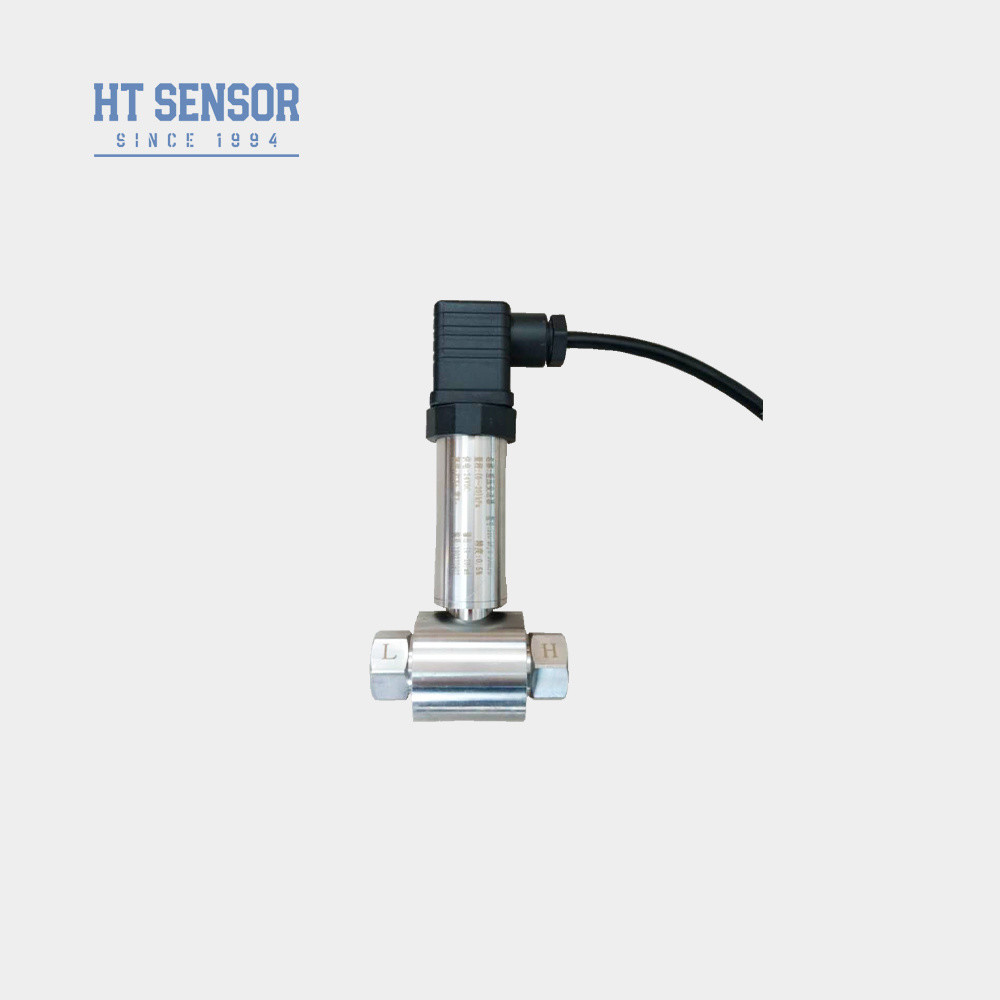

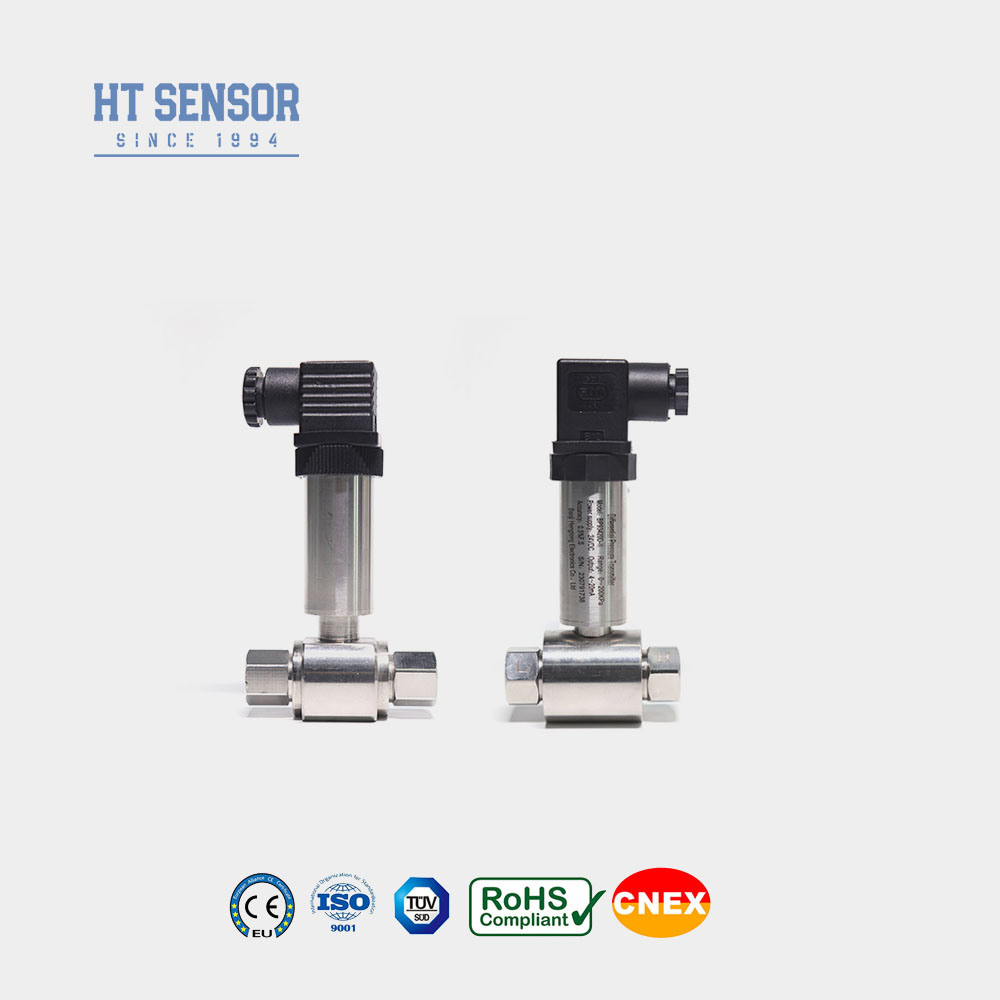

BP93420DII Differentiële drukzender
Inleiding van de differentialdrukzender:
De BP93420DII-differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt, het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdruk, waardoor een nauwkeurige meting van de differentialdruk mogelijk is.Het is geschikt voor verschillende gas- en vloeistofdifferentialdrukmetingen in industrieën zoals aardolie, chemie, energie en hydrologie voor pijpleidingen.Productkenmerken:
1. Hoogteprecisie: de differentialdrukzender maakt gebruik van diffuse siliciumsensortechnologie om zeer nauwkeurige meetresultaten van de differentialdruk te leveren,geschikt voor toepassingen met hoge verschillen in druk.
2Breed meetbereik:De differentialdrukzender kan worden aangepast aan een groot differentialdrukbereik en kan kleine of grote differentialdrukwaarden meten om aan de behoeften van verschillende toepassingen te voldoen.
3Sterke corrosiebestendigheid: de piezoresistieve diffuse siliciumdifferentialdrukzender is gemaakt van corrosiebestendige materialen.die zich kan aanpassen aan de meting van verschillende corrosieve media en een sterke corrosiebestendigheid heeft.
4. Sterk vermogen tegen interferentie: de zender heeft een goed vermogen tegen interferentie, kan stabiel werken in complexe industriële omgevingen en meet de differentialdruk nauwkeurig.
5. Hoogtemperatuur aanpassingsvermogen: piezoresistente diffuse siliciumdifferentialdrukzender kan zich aanpassen aan een omgeving met hoge temperaturen, heeft een hoge temperatuurweerstand,met een vermogen van meer dan 10 W,.
Snelle reactie: de zender heeft een snelle reactie en kan veranderingen in de drukverschil in realtime monitoren en terugspielen.
6Eenvoudig onderhoud: piezoresistieve diffuse siliciumdifferentialdruktransmitters hebben gewoonlijk een eenvoudige constructie en een eenvoudig onderhoud.vermindering van de kosten en inspanning van onderhoud en onderhoud.
7. Meerdere uitgangssignaalopties: De zender kan een verscheidenheid aan uitgangssignaalopties leveren, zoals 4-20mA, 0-5V, enz., om zich aan te passen aan verschillende vereisten van het besturingssysteem.
8- hoge betrouwbaarheid: piezoresistieve diffuse siliciumdifferentialdruktransmitters hebben een hoge mate van betrouwbaarheid en stabiliteit en kunnen lang stabiel werken;vermindering van de frequentie van onderhoud en vervanging.
Toepassingen:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers
Prestatieparameters | |
Meetbereik | 0-10KPa...~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40 °C tot 100 °C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0.5 tot en met 4,5 V | 5VDC |
Besteltips |

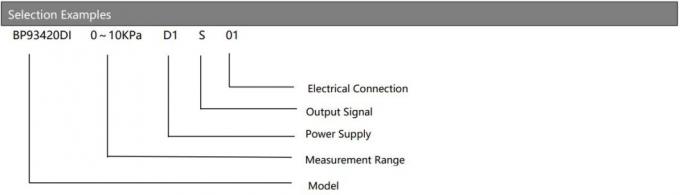

Bestelgids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa...~ 2 MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

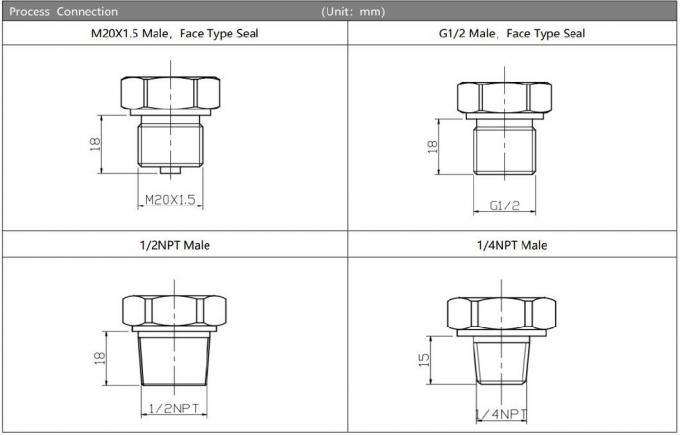

Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||

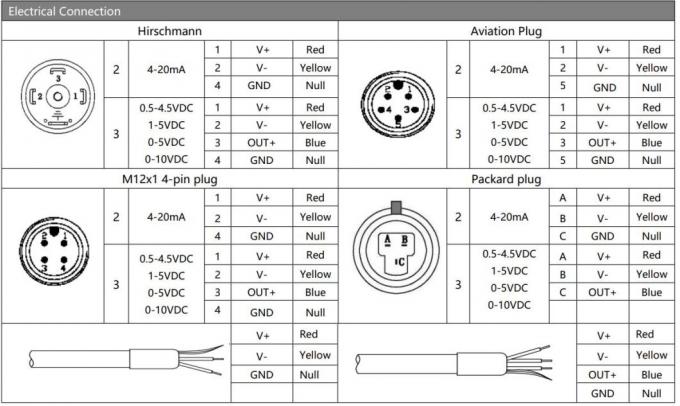

Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
