Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420DII |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420DII | Genauigheidsgraad: | 00,25%, 0,5% |
---|---|---|---|
Drukbereik: | 0-10kpa...~2MPa | IP-classificatie: | IP65 |
aangepast: | aangepast | Druktype: | Differentiële druk |
Transportpakket: | Standaard karton | Specificatie: | 10kpa tot 2Mpa |
Oorsprong: | China | HS-code: | 9026201090 |
verpakkingsgrootte: | 14.20cm * 5.40cm * 8.00cm | Bruto gewicht van het pakket: | 0.650kg |
Verzendkosten: | Onderhandeld | Type: | Differentiële druktransmitter |
Monsters: | US$ 80/stuk 1 stuk. | ||
Markeren: | Geïntegreerde differentiële drukstroomtransmitters RoH,Transmitter van de drukdifferentialiteit 4-20 ma,4-20ma Dp stroomtransmitter |

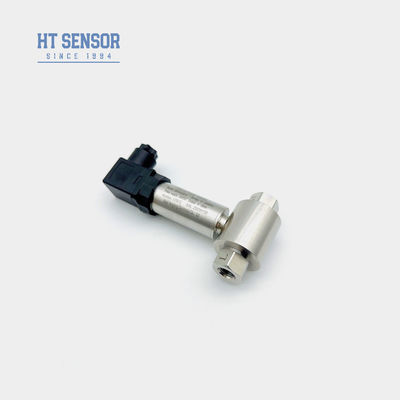

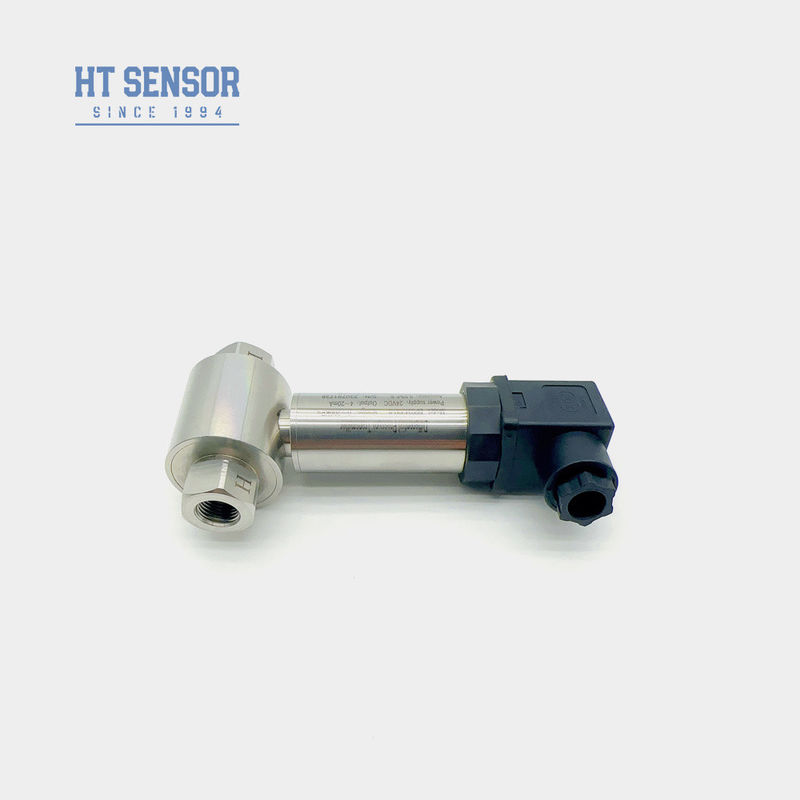

BP93420DII differentialdrukzender
Invoering van een drukdifferentiële zender:
De BP93420DII-differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt, het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdruk, waardoor een nauwkeurige meting van de differentialdruk mogelijk is.Het is geschikt voor verschillende gas- en vloeistofdifferentialdrukmetingen in industrieën zoals aardolie, chemie, energie en hydrologie voor pijpleidingen.
Productkenmerken:
1De zender is van roestvrij staal en compact.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingen:
1- Fluidstroommeting: met behulp van drukverscheiders kan de stroom van een vloeistof of gas worden gemeten,berekening van de doorstroming door meting van de door het vloeistof in de buis gegenereerde differentialdruk.
2- Vloeistofspeilmeting: de differentialdrukzender kan worden gebruikt om het vloeistofspeil te meten,door het verschil in druk aan beide zijden van de vloeistof te meten om de hoogte van het vloeistofniveau te berekenen.
3Monitoring van filterblokkering: Differential pressure transmitters can be used to monitor the degree of blockage of the filter and determine whether the filter needs to be cleaned or replaced by measuring the differential pressure before and after the filter.
4- Gasdichtheidsmeting: Differentiële druktransmitters kunnen de dichtheid van een gas berekenen door de door het gas geproduceerde differentiële druk bij verschillende druk te meten.
5. Bewaking van de luchtkwaliteit: met behulp van drukverscheiders kan de luchtkwaliteit binnen en buiten worden gecontroleerd,het beoordelen van de frisheid en verontreiniging van de lucht door het verschil in druk tussen binnen- en buitenlucht te meten.
6. HVAC-systeemcontrole: Differencialdruktransmitters kunnen worden gebruikt om parameters zoals luchtstroom, windsnelheid en winddruk in HVAC-systemen te controleren en te regelen.
7. Monitoring van de drukverschillen: Differenciële druktransmitters kunnen worden gebruikt om drukverschillen in pijpleidingen of containers te controleren om de goede werking van het systeem en de foutdiagnose te waarborgen
Prestatieparameters | |
Meetbereik | 0-10KPa...~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40 °C tot 100 °C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0.5 tot en met 4,5 V | 5VDC |

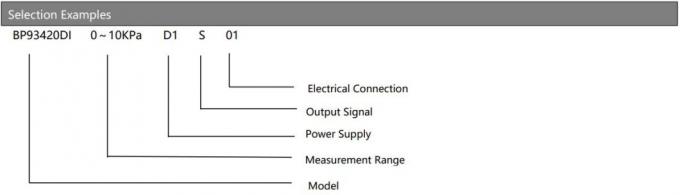

Tips voor het bestellen: |
Bestelgids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa...~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

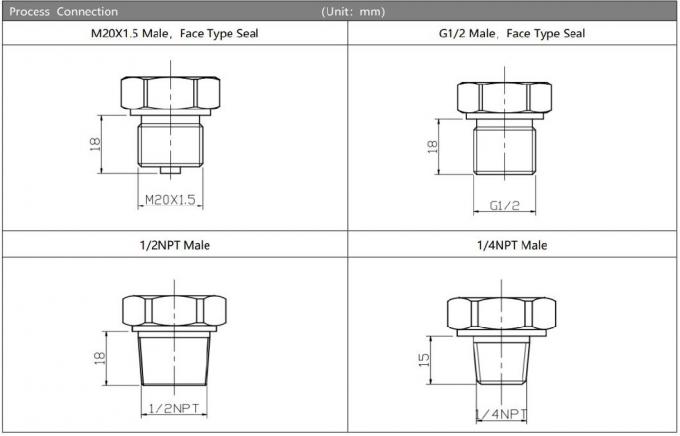

Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
V&A |
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
