24VDC voedings- en vloeistofniveau-zender met 2-draad 4-20mA-uitgangssignaal
Waterdruksensor Transmitter IP68 Liquid Level Transducer Sensor

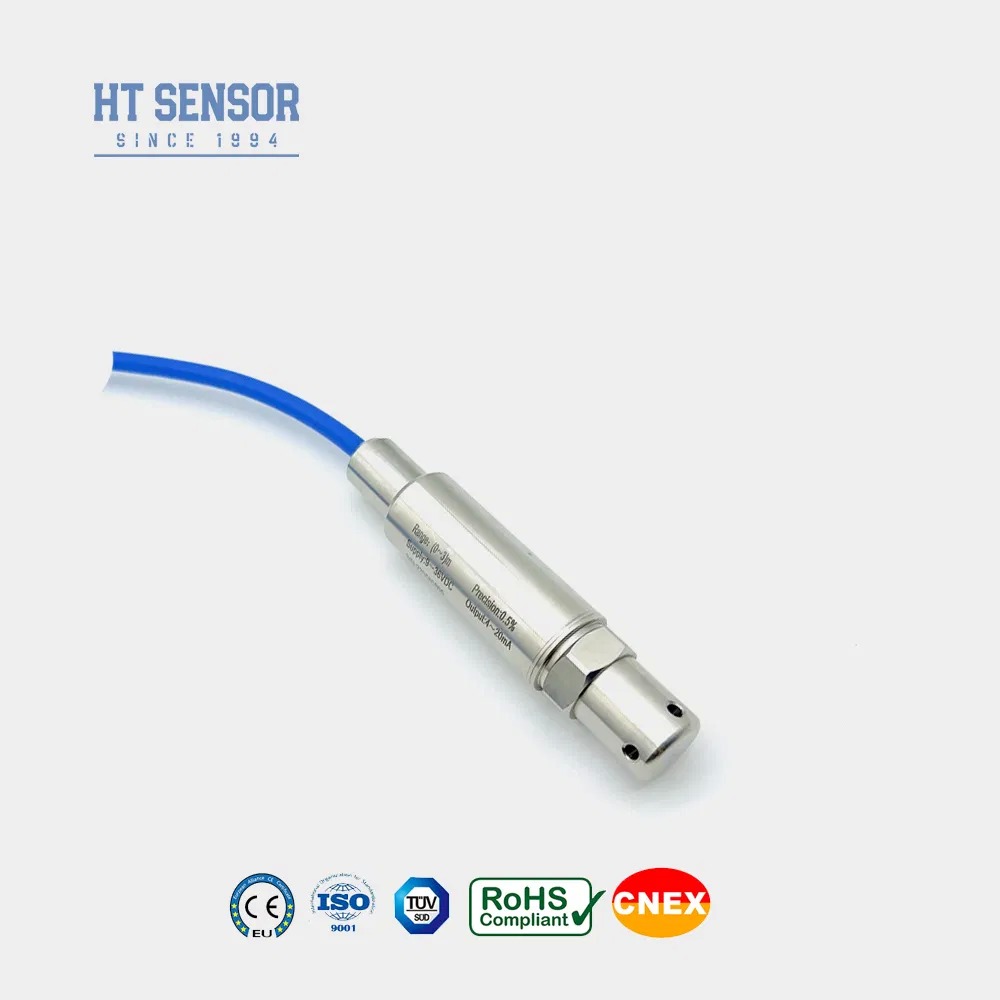

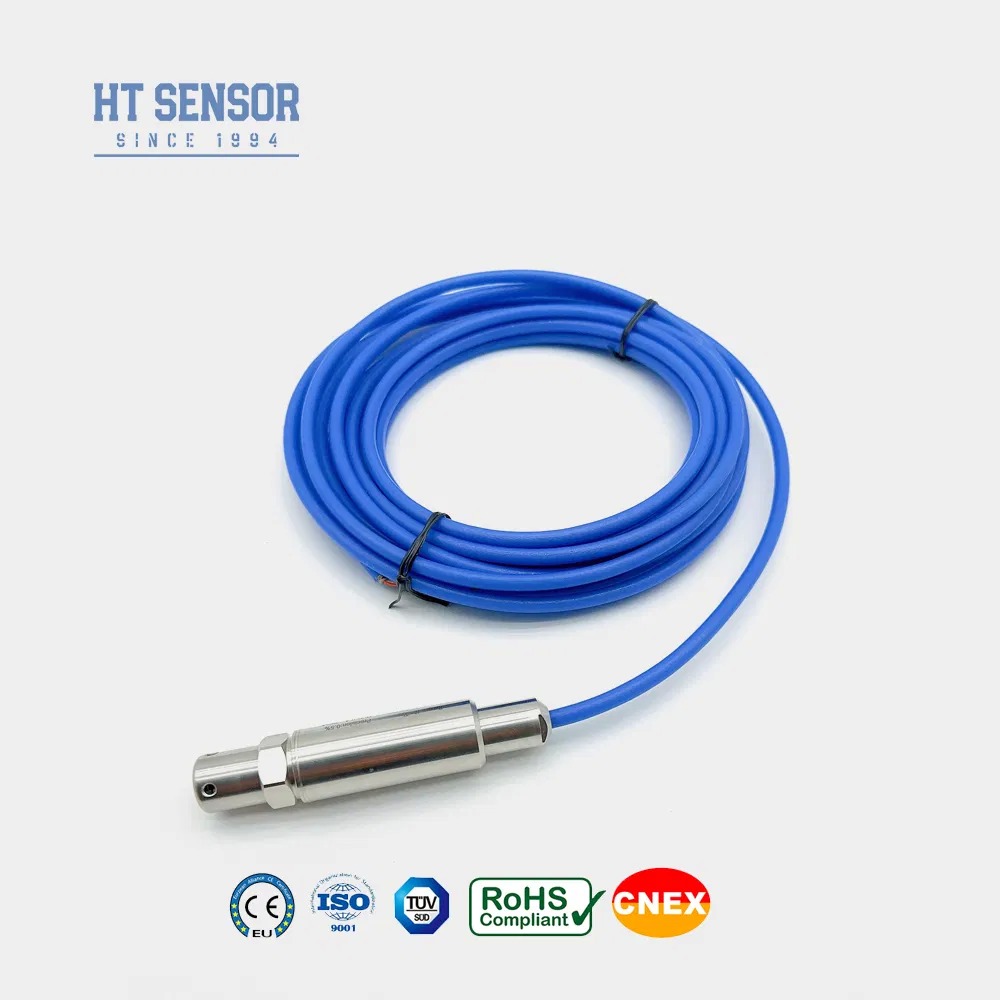

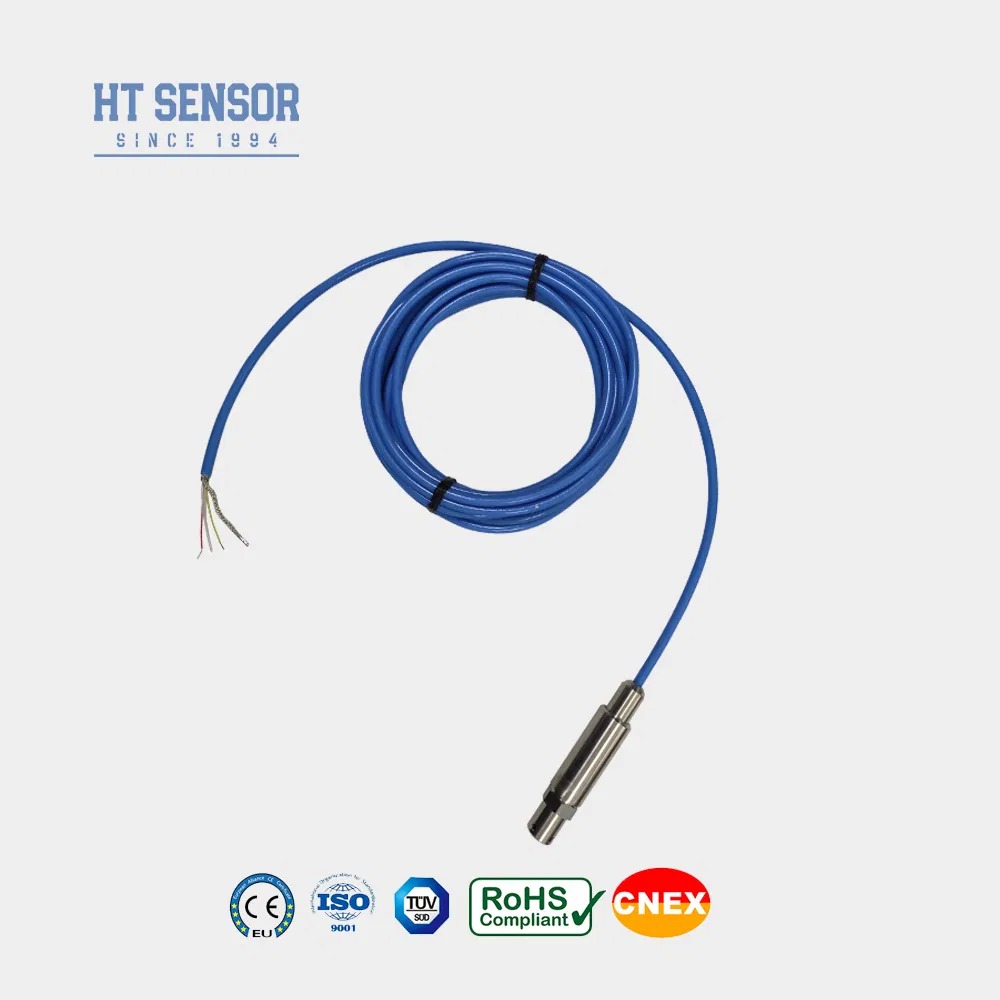

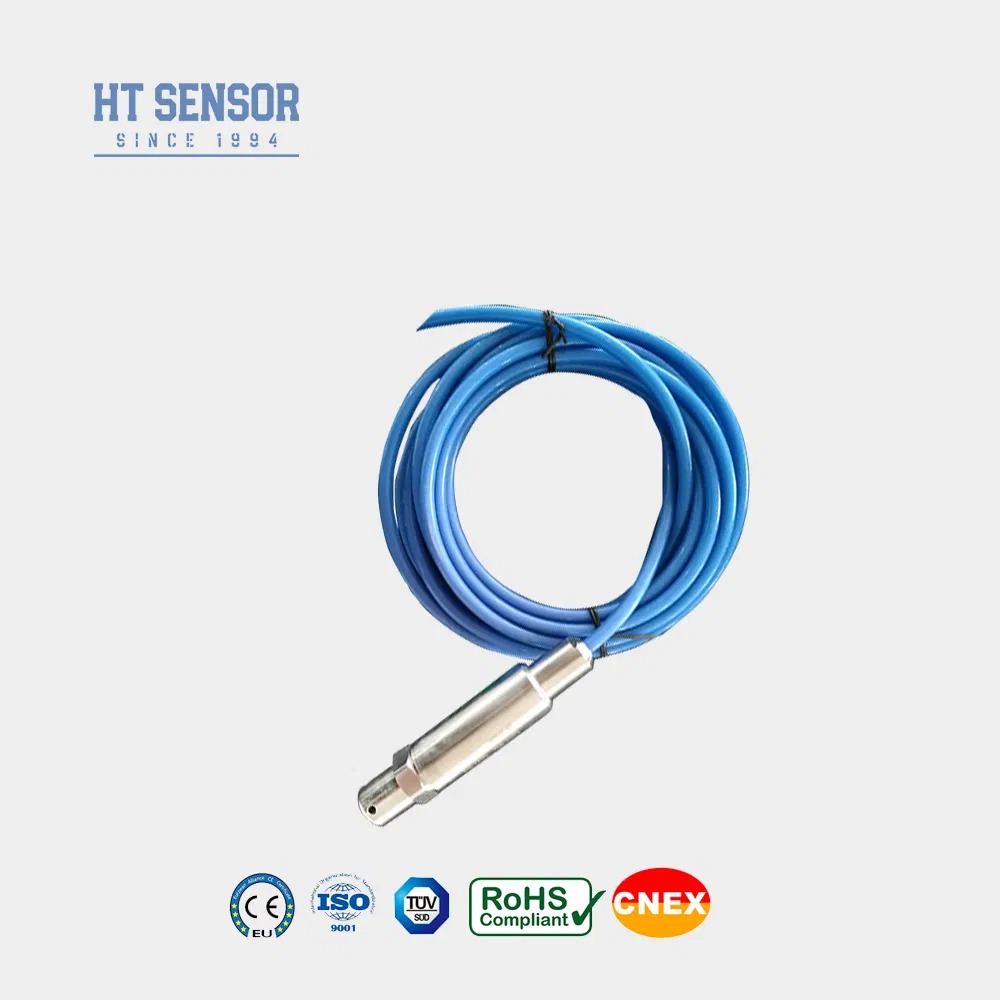

BH93420-I Onderwatervloeistofniveau-transmitter
De BH93420-I onderwatervloeistofniveauzender maakt gebruik van de HT-serie diffuse siliciumisolatie olie gevulde kerntechnologie als signaalmetingselement.Ontworpen met een volledig roestvrijstalen behuizing en een compacte eendelige structuurDeze zender is voorzien van een volledig roestvrij stalen afdichting van het in water ondergedompelde sensorelement, waardoor een uitzonderlijke waterdichtheid wordt gewaarborgd.Het product ondergaat strenge compensatie- en verouderingstests bij hoge en lage temperaturen, met een hoge betrouwbaarheid en uitstekende stabiliteit.
Productkenmerken
- Volledige roestvrijstalen behuizing geschikt voor verschillende testomgevingen
- Onderdompelingsoondmeting voor een gemakkelijke installatie
- Diverse uitgangssignaalopties
- Explosiebestendige markering: ExiaIICT6
- Hoog beschermingspercentage: IP68
- PE- of PU-kabelopties
Toepassingen
- Compatibel met 316L roestvrij staal en niet-corrosieve vloeistoffen
- Bewaking van het waterniveau in rioolwater, industriële en gemeentelijke watersystemen, watertanks, putten, rivieren, zeewater en meren
- Meting van het brandstofgehalte in diesel- en brandstoftank
Prestatieparameters
| Parameter | Specificatie |
|---|
| Meetbereik | 0~10m...400m |
| Overbelasting | ≤ 2 X van het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,2% F.S/jaar (max.) |
| Temperatuurverschuiving van het nulpunt | ±1,5% F.S. (typisch) ±2% F.S. (maximaal) |
| Temperatuurverschuiving op volle schaal | ±1,5% F.Sr(Type.) ±2% F.S. (Max.) |
| Compensatietemperatuur | 0-50oC (0-1m. 0-2m); 0-70oC |
| Werktemperatuur | -20 tot 80 °C |
| Bergingstemperatuur | -30°C tot 100°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 1Cr18Ni9Ti |
| Materiaal van het diafragma | 316L roestvrij staal |
| Isolatieweerstand | >=100MΩ@100VDC |
| Explosiebestendige classificatie | ExiaIICT6 |
| Beschermingscategorie | IP67, IP68 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg (zonder kabel) |
| Kabelmateriaal | Polyethyleen, polyurethaan |
Specificaties voor uitgangssignalen
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | | 3 draad |
0/1 tot en met 5 V
0/1 ~ 10V
0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | | |
Tips voor het bestellen
- Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met productonderdelen
- Specificeer de dichtheid van het gemeten medium
- Voor sterke elektromagnetische of radiofrequente storingen, vermelden en vermelden in volgorde
- Installeer op locatie bliksembeschermingsapparatuur en zorg voor een betrouwbare gronding van het product en de voedingsbron
Bestelgids
| Component | Code | Beschrijving |
|---|
| Productserie | BH93420 | Druktransmitter |
| Meetbereik | | 0~10m...400m |
| Stroomvoorziening | D1 | 24VDC |
| Stroomvoorziening | D2 | 5VDC |
| Stroomvoorziening | D3 | andere |
| Uitgangssignaal | S1 | 4~20mADC |
| Uitgangssignaal | S2 | 1 ~ 5VDC |
| Uitgangssignaal | S3 | 0~5VDC |
| Uitgangssignaal | S4 | 0~10mADC |
| Uitgangssignaal | S5 | 0~20mADC |
| Uitgangssignaal | S6 | 0~10VDC |
| Uitgangssignaal | S7 | 0.5~4.5VDC |
| Uitgangssignaal | S8 | RS485 |
| Druktype | G | Gewichtsdruk |
| Druktype | Een | Absolute druk |
| Druktype | S | Verzegelde referentiedruk |
| Materiaal | 01 | 304 roestvrij staal |
| Materiaal | 02 | 316L roestvrij staal |
| Kabelmateriaal | C1 | PE |
| Kabelmateriaal | C2 | PU |
Vaak gestelde vragen
Wat zijn de kenmerken van uw druk sensor zenders?
Hoge precisie, duurzaamheid en uitstekende prestaties.
Kan ik speciale specificaties aanpassen?
Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
Wat is uw productiecapaciteit?
Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, in staat om te voldoen aan grootschalige bestellingen.Neem vooraf contact op met ons verkoopteam voor productie- en leveringsplanning.
Wat is de typische levertijd?
5-8 werkdagen voor standaardmodellen.
Wat zijn de prijzen van de producten?
Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
Wat is de garantie op uw producten?
Onze after-sales team reageert binnen 24 uur, met remote PC netwerk instructies altijd beschikbaar.
