Gedetailleerde informatie

Modelnummer:	BH93420-I	Drukbereik:	0-1m-400 mH2O
Nauwkeurigheidsgraad:	00,25%,00,5%	IP-classificatie:	IP68
Netto gewicht:	0,3 kg	Diafragmamateriaal:	316L roestvrij staal
Kabelmateriaal:	PE, PU, PTFE	Behuizingsmateriaal:	Roestvrij staal
Meetbereik:	0 ~ 10m… 400m	Bedrijfstemperatuur:	-20 tot 80 °C
Opslagtemperatuur:	-30 ~ 100ºC	Isolatieweerstand:	> = 100mΩ@100VDC
Explosiebestendige classificatie:	ExiaIICT6	Uitgangssignaal:	4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4.5V, RS485
Voedingsspanning:	12 ~ 30VDC, 5VDC
Markeren:	316L roestvrijstalen vloeistofniveauzender , IP68 waterdichte druktransmittersensor , 0.25% Accuracy Water Level Sensor

Productomschrijving

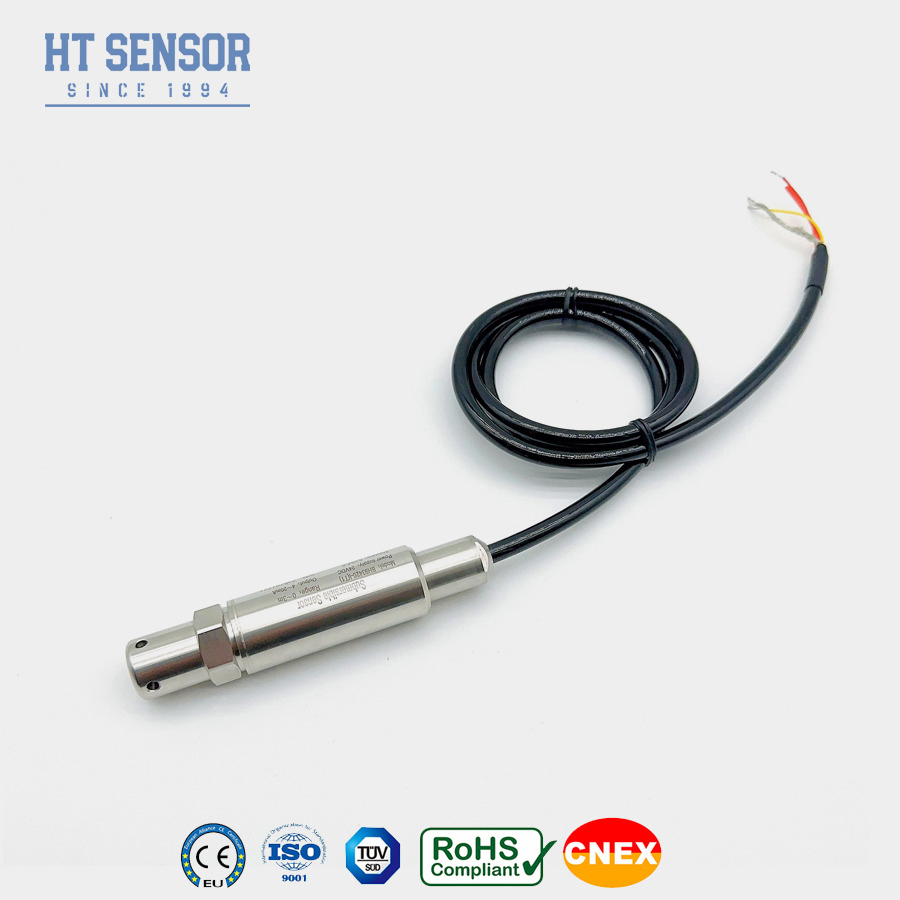

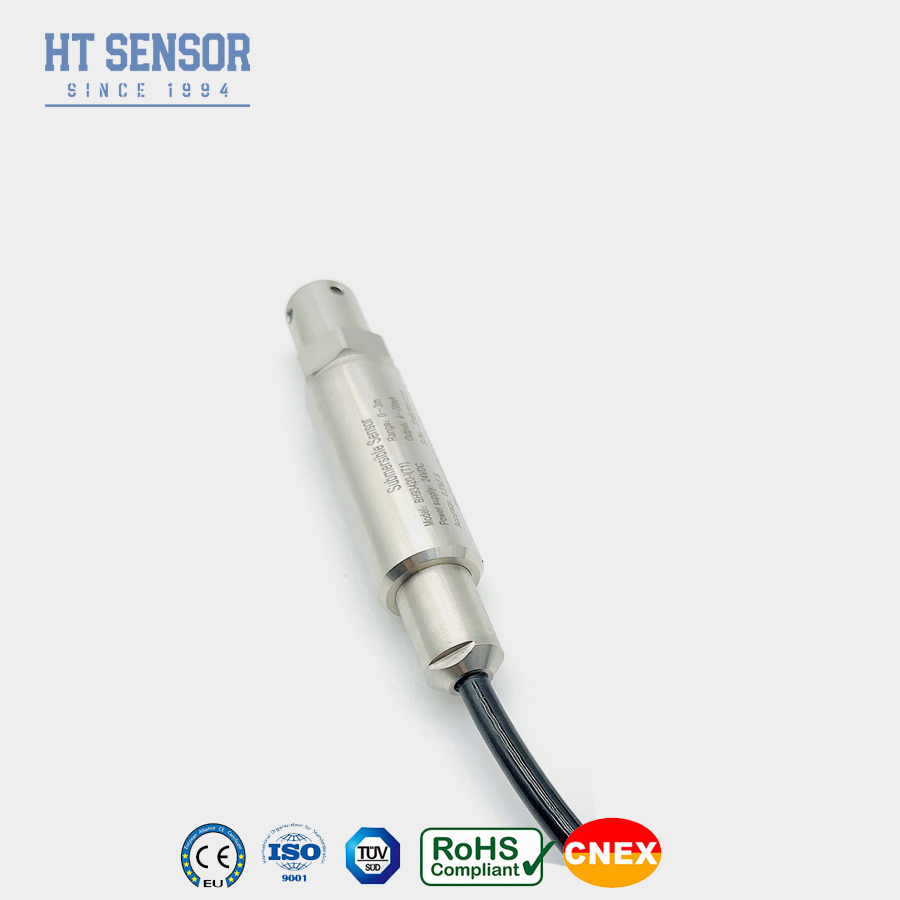

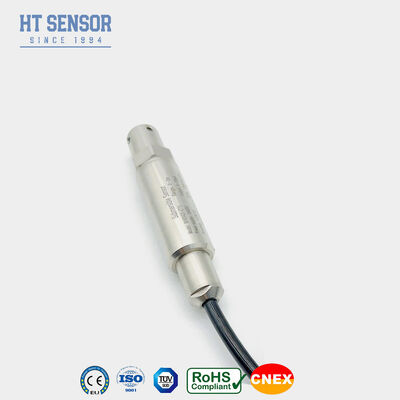

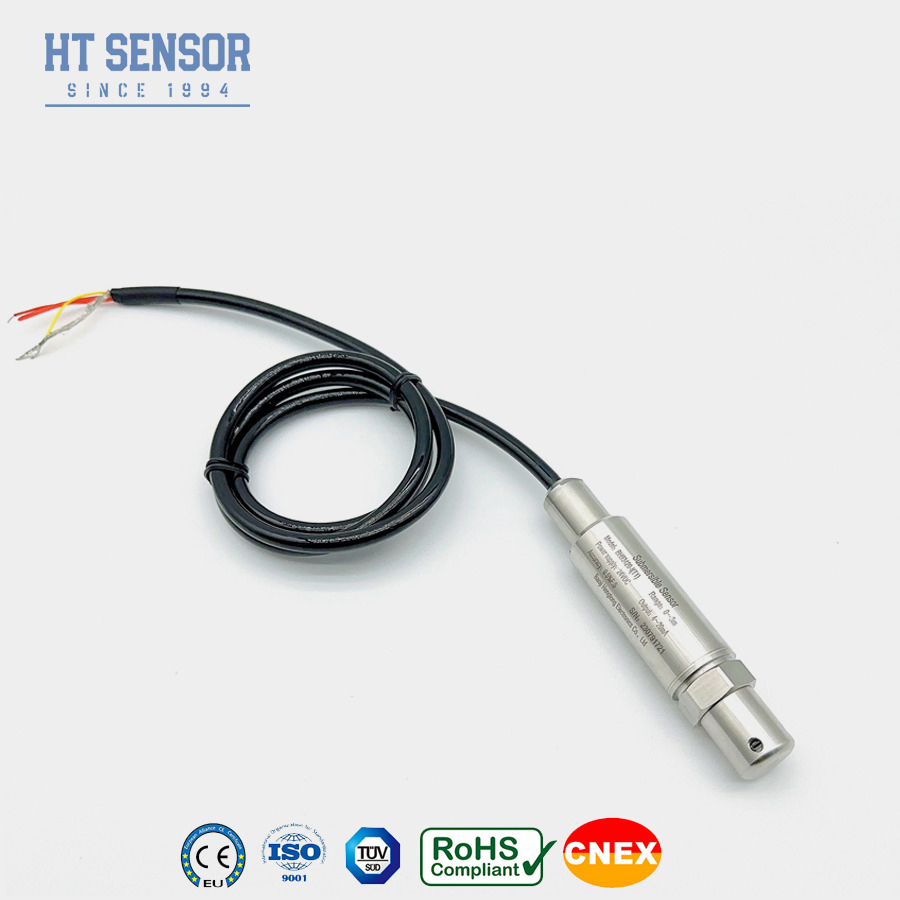

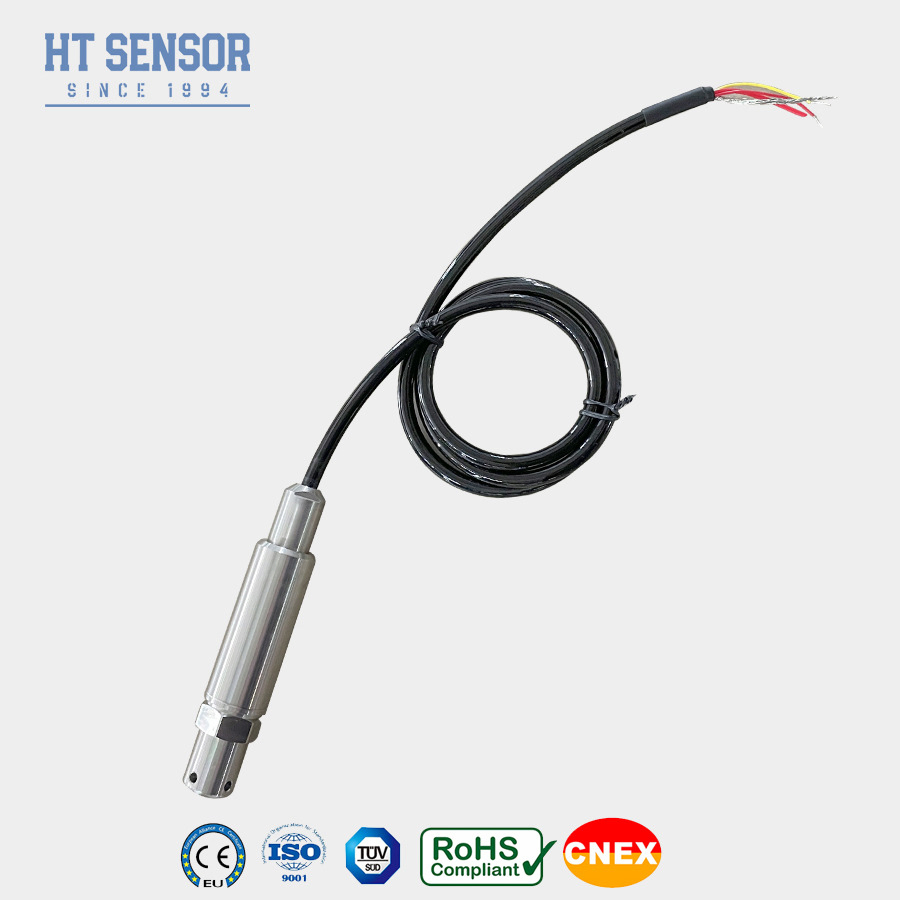

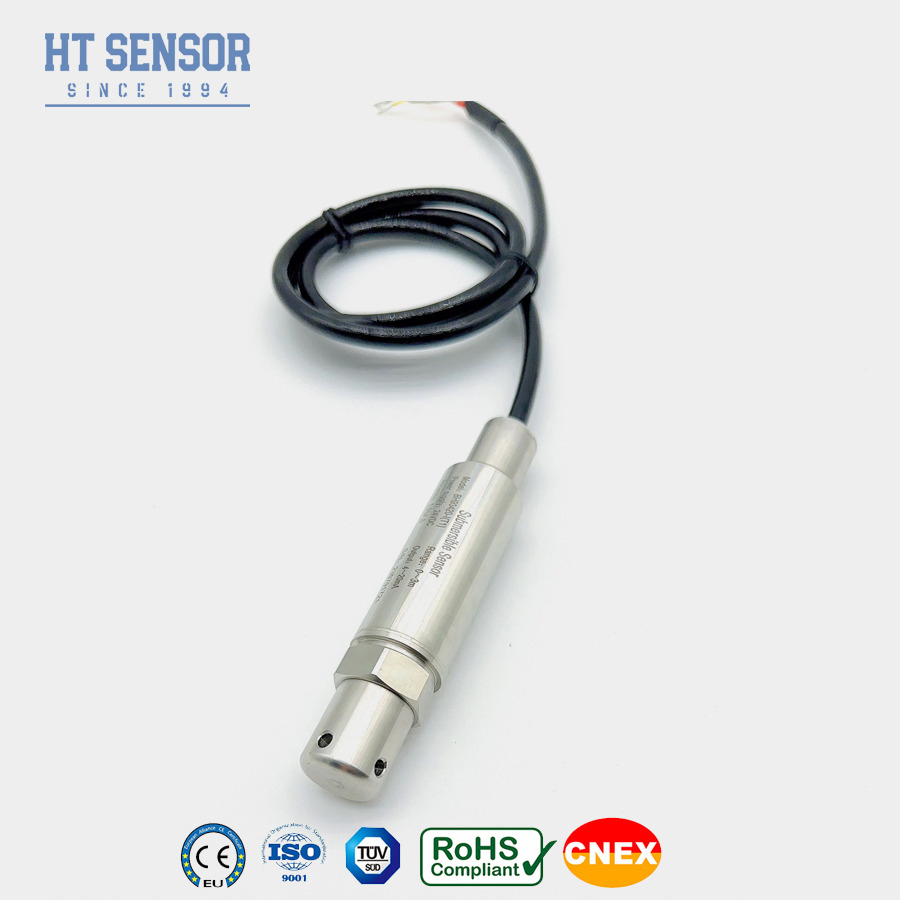

BH93420-I Dompelbare Vloeistofniveautransmitter

De BH93420-I dompelbare vloeistofniveautransmitter maakt gebruik van de HT-serie siliciumdiffusie-geïsoleerde, met olie gevulde kerntechnologie als zijn signaalmeetelement. Ontworpen met een volledig roestvrijstalen behuizing en een compacte, uit één stuk bestaande structuur, beschikt deze transmitter over een complete roestvrijstalen afdichting voor het in water ondergedompelde detectiegedeelte, wat zorgt voor uitzonderlijke waterdichte prestaties. Rigoureuze compensatie bij hoge en lage temperaturen en verouderingstests garanderen een hoge betrouwbaarheid en uitstekende stabiliteit.

Productkenmerken

Volledig roestvrijstalen behuizing geschikt voor diverse testomgevingen
Onderdompelbare probe-meting voor eenvoudige installatie
Diverse opties voor uitgangssignalen
Explosieveilige classificatie: ExiaIICT6
Hoge beschermingsgraad: IP68
PE- of PU-kabelopties

Toepassingen

Compatibel met 316LSS en niet-corrosieve vloeistoffen
Monitoring van waterniveaus in rioolwater-, industriële en gemeentelijke watersystemen, watertanks, putten, rivieren, zeewater en meren
Meting van brandstofniveaus in diesel- en brandstoftanks

Prestatieparameters

Meetbereik	0~10m…400m
Overbelasting	≤ 2 X van nominaal bereik
Nauwkeurigheid @ 25ºC	±0.25% (Typ.) ±0.5% (Max.)
Herhaalbaarheid	±0.03% (Typ.) ±0.05%FS (Max.)
Hysteresis	±0.03% (Typ.) ±0.05%FS (Max.)
Lange-termijn stabiliteit	±0.2%F.S/jaar (Max.)
Nulpunt temperatuurdrift	±1.5%F.S(Typ.) ±2%F.S (Max.)
Volledige schaal temperatuurdrift	±1.5%F.Sr(Typ.) ±2%F.S (Max.)
Compensatietemperatuur	0-50ºC (0-1m. 0-2m); 0-70ºC
Bedrijfstemperatuur	-20~80ºC
Opslagtemperatuur	-30~100ºC
Trilling	10g,55Hz ~ 2kHz
Behuizingsmateriaal	1Cr18Ni9Ti
Membraanmateriaal	316L Roestvrij Staal
Isolatieweerstand	>=100MΩ@100VDC
Explosieveilige classificatie	ExiaIICT6
Beschermingsgraad	IP67, IP68
O-ring afdichting	Fluorkautschuk
Gewicht	~0.3Kg (zonder kabel)
Kabelmateriaal	Polyethyleen, Polyurethaan

Specificaties uitgangssignaal

Uitgangssignaal	Voedingsspanning	Uitgangstype
4~20mA	12~30VDC	2/3/4 draads
0~10/20mA		3 draads
0/1~5V 0/1~10V 0.5~4.5V	5VDC
RS485 Communicatieprotocol

Bestelinformatie

Besteltips

Zorg ervoor dat het gemeten medium compatibel is met de productcomponenten waarmee het in contact komt
Specificeer de dichtheid van het gemeten medium
Geef bij sterke elektromagnetische of radiofrequente storingen details en geef dit aan bij de bestelling
Installeer bliksembeveiligingsapparaten ter plaatse en zorg voor een betrouwbare aarding van het product en de voeding

Bestelgids

BH93420	Code	Overzicht Constructie
I		Druktransmitter
Meetbereik		0~10m…400m
Code	Voeding
D1	24VDC
D2	5VDC
D3	Overig
Code	Uitgangssignaal
S1	4~20mADC	S5	0~20mADC
S2	1~5VDC	S6	0~10VDC
S3	0~5VDC	S7	0.5~4.5VDC
S4	0~10mADC	S8	RS485
Code	Druksort
G	Relatieve druk
A	Absolute druk
S	Afgedichte referentiedruk
Code	Materiaal
01	304 Roestvrij Staal
02	316L Roestvrij Staal
Code	Kabelmateriaal
C1	PE
C2	PU

Veelgestelde Vragen

Wat zijn de kenmerken van uw druksensortransmitters?

Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk mogelijk.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-services.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, in staat om grootschalige bestellingen te verwerken. Neem van tevoren contact op met ons verkoopteam voor een soepele productie- en leveringsplanning.

Wat is de typische levertijd?

5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

Hoe worden de producten geprijsd? Zijn er kortingen?

Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.

Wat is de garantie op uw producten? En de after-sales service?

24 maanden garantie na verzending. Ons after-sales team reageert binnen 24 uur, met altijd beschikbare externe pc-netwerkinstructies.

label:

Certificering:	CE, RoHS, ISO9001

Min. bestelaantal:	1
Prijs:	60
