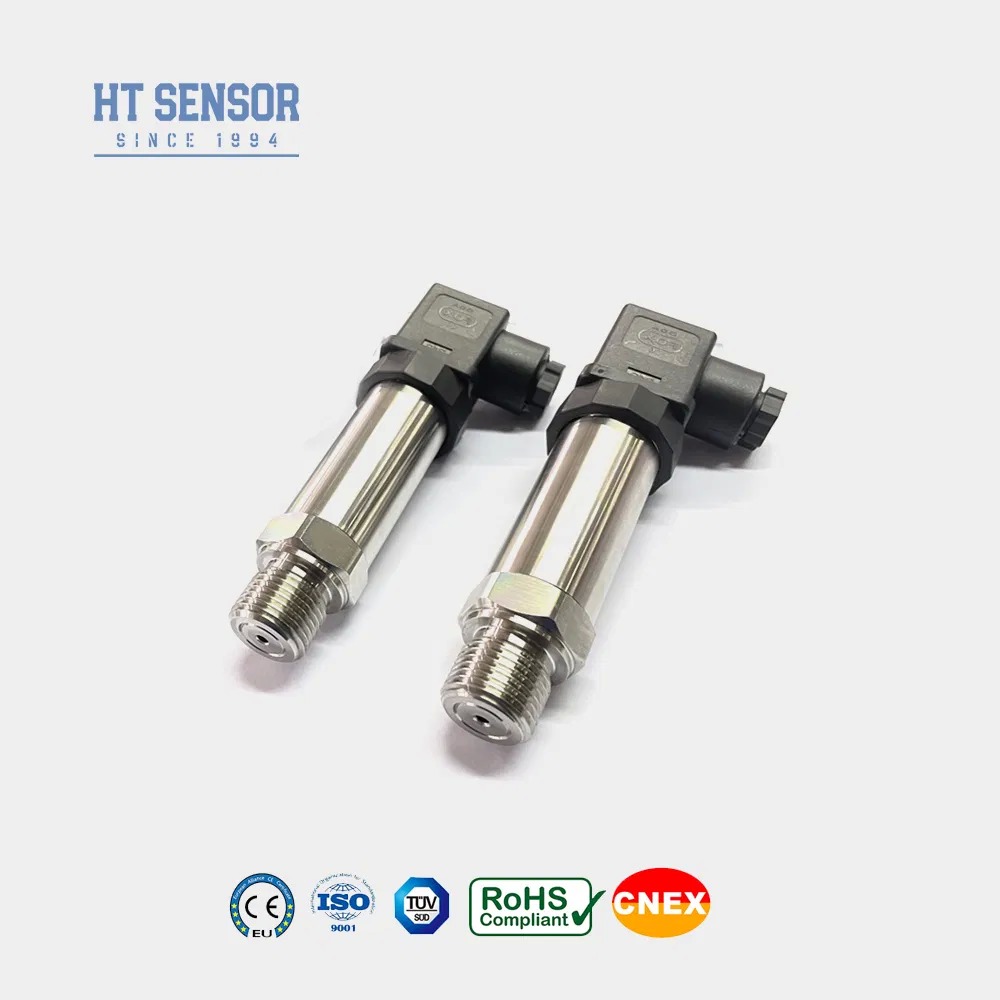

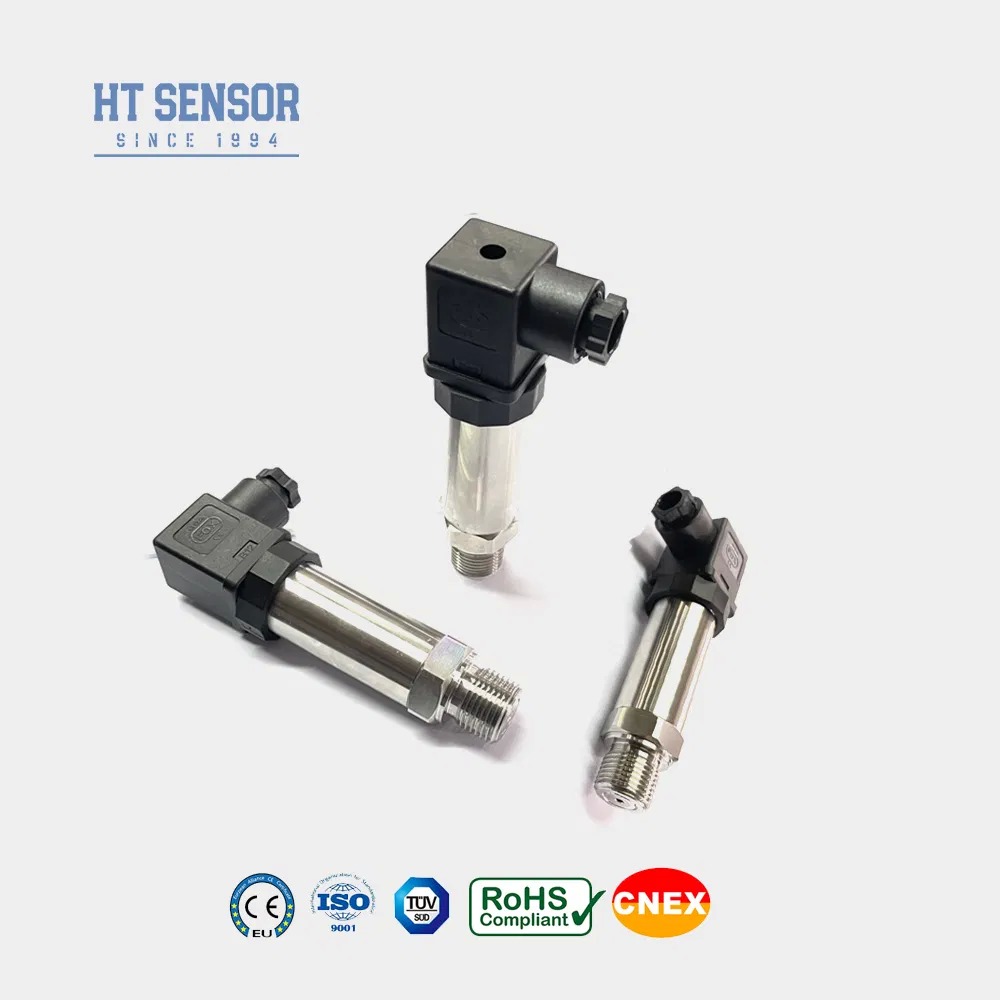

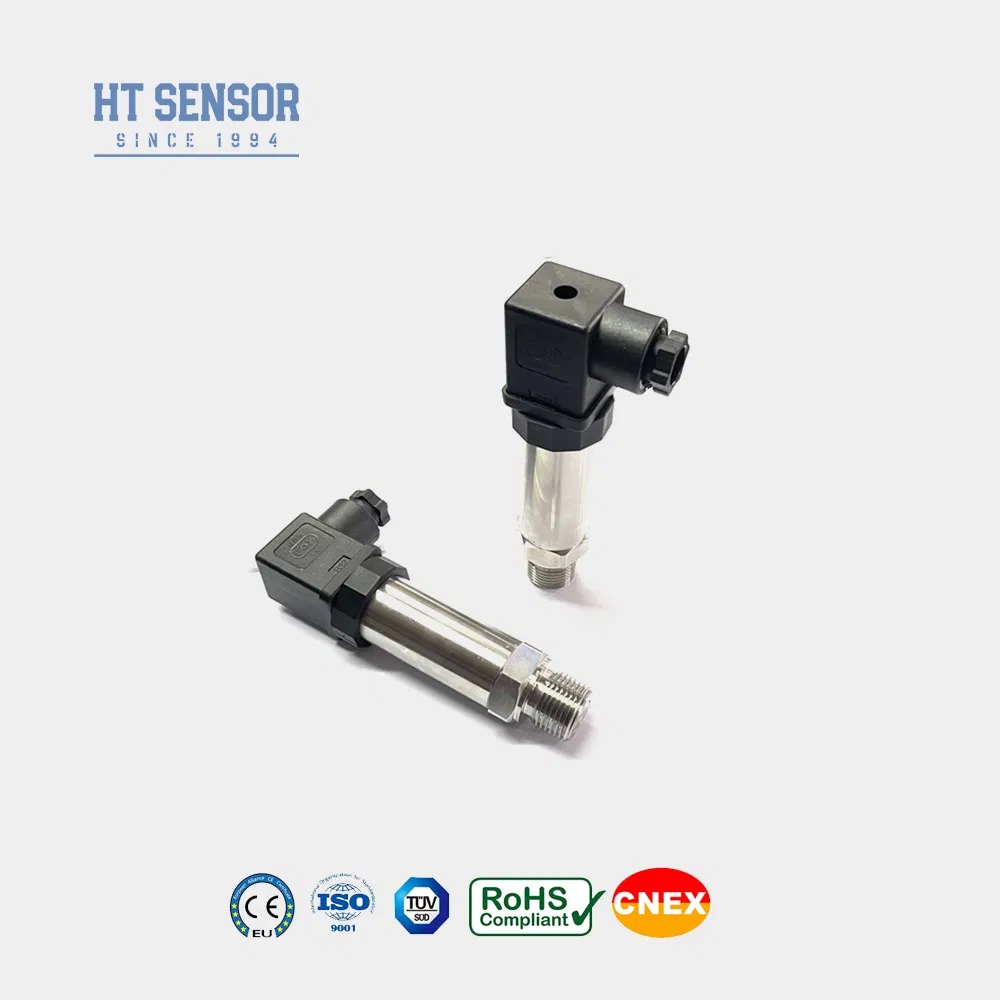

Baoji Hengtong 4-20mA-uitgangsdruktransmitter met 316L roestvrij staal en IP65-beschermingsniveau-omvormer
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
26
Product Details
| Modelnr.: | BP93420-IB | Meetmedium: | Vloeistof |
|---|---|---|---|
| Nauwkeurigheidsgraad: | 0,5 g | Drukbereik: | 0kpa~10kpa...100MPa |
| IP-classificatie: | IP65 | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Behuizingsmateriaal: | 316L | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
| Diafragmamateriaal: | 316L | Bedrijfstemperatuur: | -20ºC ~ 80ºC |
| Opslagtemperatuur: | -40ºC ~ 120ºC | Uitgangssignaal: | 4 ~ 20 mA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4.5V |
| Voedingsspanning: | 12 ~ 30VDC, 5VDC | Gewicht: | ~ 0,15 kg |
| Isolatieweerstand: | 100MΩ 100VDC | ||
| Markeren |
4-20mA uitgangsdrukzender,316L roestvrijstalen niveautransducer,IP65 Bescherming Druksensor |
||
Product Description
BP93420IB Druktransmitter
De BP93420IB-drukzender maakt gebruik van de HT-serie diffusie silicium isolatie olie gevulde kerntechnologie als signaal meetelement.Het signaalverwerkingscircuit is ingebouwd in een duurzaam ruw staal behuizing, waarbij sensorsignalen worden omgezet in gestandaardiseerde uitgangssignalen.en eindproductfasen om uitzonderlijke prestatiestabiliteit en betrouwbaarheid te garanderen.
Belangrijkste productkenmerken
- Uitgebreid meetbereik met constructie van roestvrij staal
- Meerdere drukinterfaceconfiguraties beschikbaar
- Compact en licht ontwerp voor een gemakkelijke installatie
- Verstelbare nul- en volskaalse kalibratie
- Hoog nauwkeurige meetmogelijkheden
- Volledige structurele integriteit van roestvrij staal
Industriële toepassingen
- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- Toepassingen in de maritieme en luchtvaartindustrie
- Bewaking van industriële processen in de sectoren aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie
- Integratie van hydraulische en pneumatische besturingssystemen
Prestatiespecificaties
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelastingcapaciteit | ≤ 1,5 maal het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ±0,1% F.S./jaar (typisch) ±0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10MPa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Trillingsweerstand | 10 g, 55 Hz ~ 2 kHz |
| Huismateriaal | 304, 316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
Configuratie van het uitgangssignaal
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V |
5VDC |
Aanwijzingen voor het bestellen
Belangrijke overwegingen bij het bestellen
- Verifieer de verenigbaarheid van het medium met materialen die met het product in contact komen vóór selectie
- Explosiebestendige modellen bevatten geen digitale schermkoppen
- Transmitters met LCD- of LED-schermen vereisen een minimale stroomtoevoer van 20 VDC
- Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
- Voor bedrijfstemperaturen onder -20 °C, specificeren EPDM O-ring afdichtingen (standaard is Fluorrubber, met een nominale temperatuur van -20 °C tot 250 °C)
- De standaardkabellengte is 1,5 m polyethyleen - indien nodig alternatieve materialen vermelden.
- Meld ons bedrijf voor speciale vereisten zoals sterke trillingen, slagkrachten of elektromagnetische interferentie
Gids voor het bestellen van producten
| Productcode | Beschrijving |
|---|---|
| BP93420IB | Algemene druktransmitter |

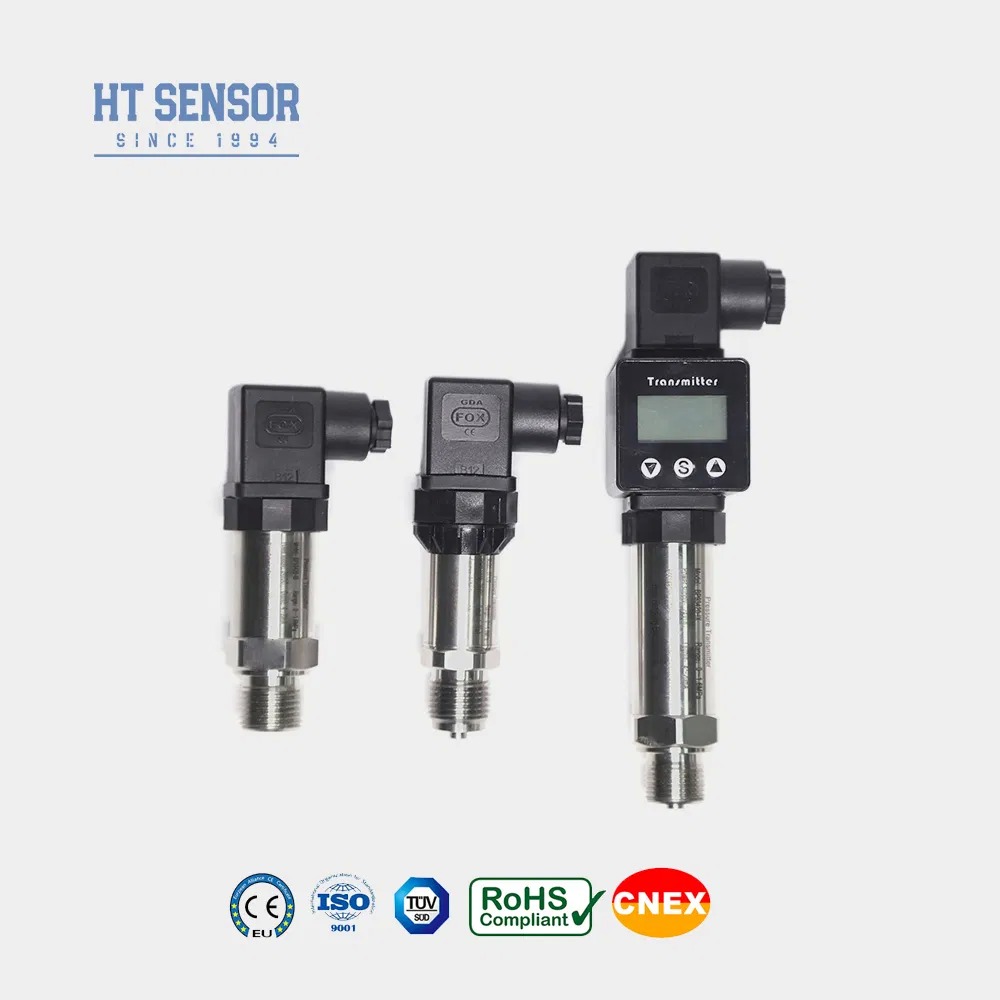

| BP93420IX | Toon druktransmitter |
| BP93420IE | Schokbestendige luchtvaartdrukzender |
| BP93420IIC/III | Algemene industriële/displaydruktransmitter |
| BP93420IF | Vochtdichte drukzender |
| BP93420IIE/IIIE | Algemene/displaydruktransmitter |
| BP93420IN | Airconditioning speciale drukzender |
| BP93420IC | Hoogtemperatuurdruktransmitter |
| BP93420IQ1/IQ2 | Grote diafragma/hoge-temperatuurdruktransmitter |
Configuratieopties
| Code | Stroomvoorziening | Code | Uitgangssignaal |
|---|---|---|---|
| D1 | 24VDC | S1 | 4~20mADC |
| D2 | 5VDC | S2 | 1 ~ 5VDC |
| D3 | andere | S3 | 0~5VDC |
| S4 | 0~10mADC | ||
| S5 | 0~20mADC | ||
| S6 | 0~10VDC | ||
| S7 | 0.5~4.5VDC |
| Code | Drukverbinding | Code | Elektrische aansluiting | Code | Druktype |
|---|---|---|---|---|---|
| J1 | M20x1.5 | B1 | Hirschmann | G | Gewichtsdruk |
| J2 | G1/2 | B2 | PG7 Plug | Een | Absolute druk |

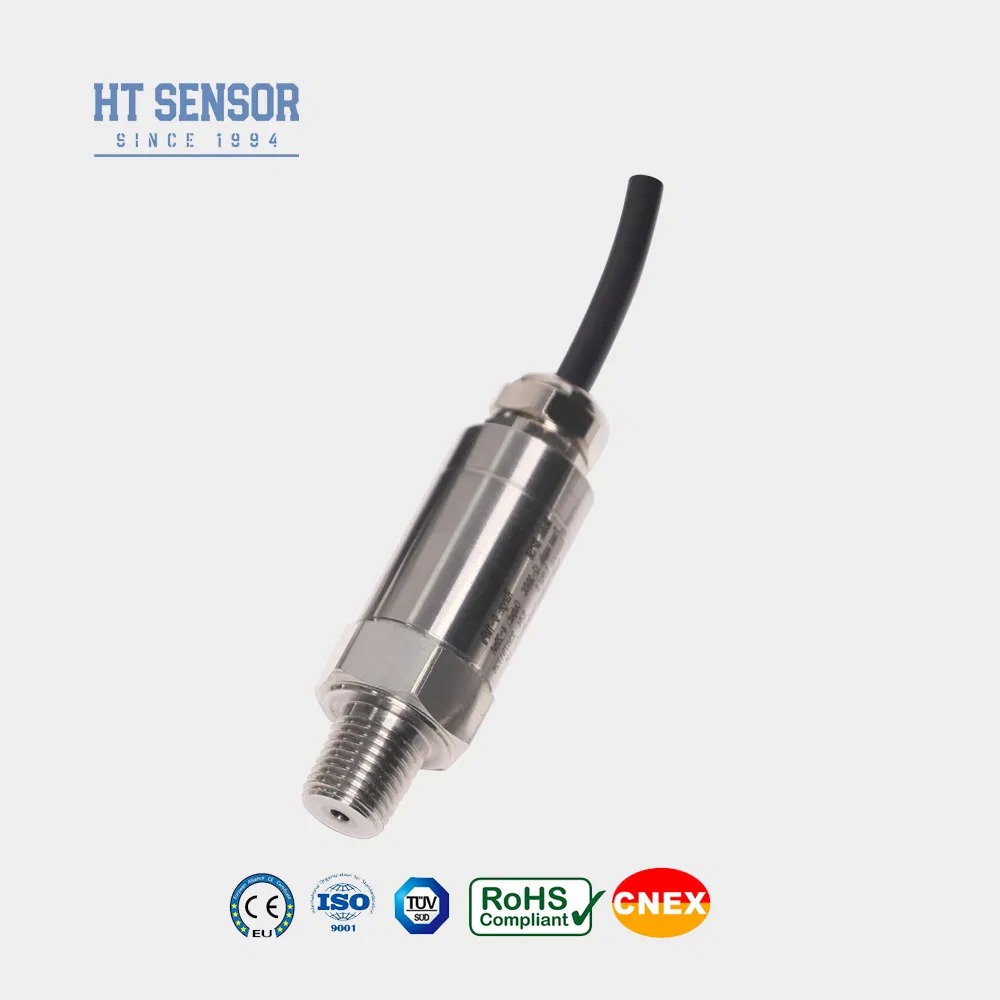

| J3 | G1/4 | B3 | Afgesloten kabeluitgang | S | Verzegelde referentiedruk |
| J4 | 7/16-20UNF | B4 | 2088 Industriële behuizing | ||
| J5 | andere | B5 | 2088 Industriële behuizing met display | ||
| B6 | andere |
Vaak gestelde vragen
Wat zijn de belangrijkste kenmerken van uw druk sensor zenders?
Onze druktransmitters bieden hoge precisie, uitzonderlijke duurzaamheid en betrouwbare prestaties voor verschillende industriële toepassingen.Aanpassingsopties zijn beschikbaar om aan specifieke eisen te voldoen.
Kan ik een aanvraag doen?
Ja, ons ingenieursteam kan op maat gemaakte oplossingen ontwikkelen om aan uw specifieke toepassingsbehoeften te voldoen.
Wat is uw productiecapaciteit?
Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, zodat we grootschalige bestellingen kunnen verwerken.We raden u aan om vooraf contact op te nemen met ons verkoopteam om productie- en leveringsschema's te coördineren..
Wat is de typische levertijd?
Standaardmodellen worden doorgaans binnen 5-8 werkdagen verzonden.
Hoe worden de producten geprijsd?
We bieden concurrerende prijzen met volume kortingen beschikbaar voor bulk orders en gevestigde langetermijn partnerschappen.
Welke garantie en naverkoop ondersteuning bieden jullie?
Alle producten zijn voorzien van een garantie van 24 maanden vanaf de verzenddatum. Ons after-sales team reageert binnen 24 uur op vragen en biedt technische ondersteuning op afstand via PC-netwerkverbinding.
Product Highlights
Zeer nauwkeurige 4-20 mA druktransmitter met 316L roestvrijstalen constructie, IP65-classificatie en 0,5% nauwkeurigheid. Aanpasbaar voor verschillende druktypes en industriële toepassingen. Klaar voor export met concurrerende prijzen en capaciteit voor bulkbestellingen.
