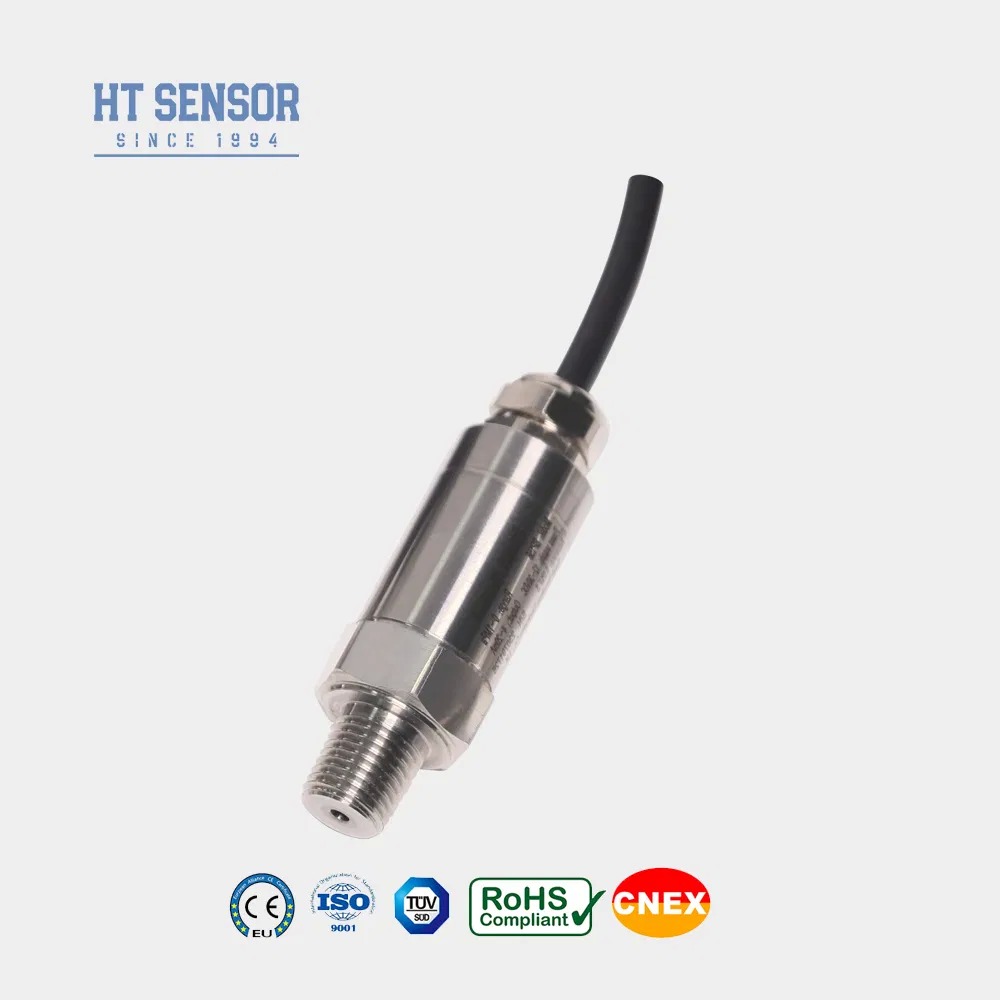

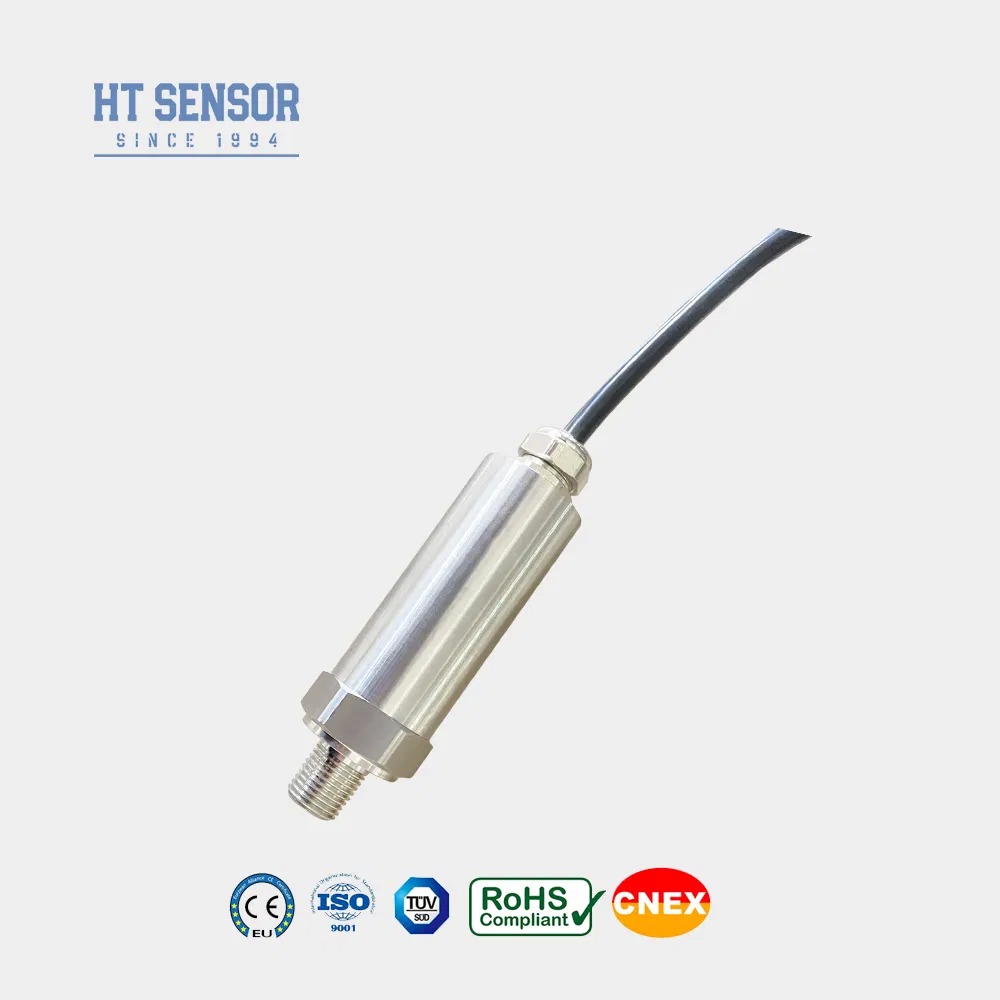

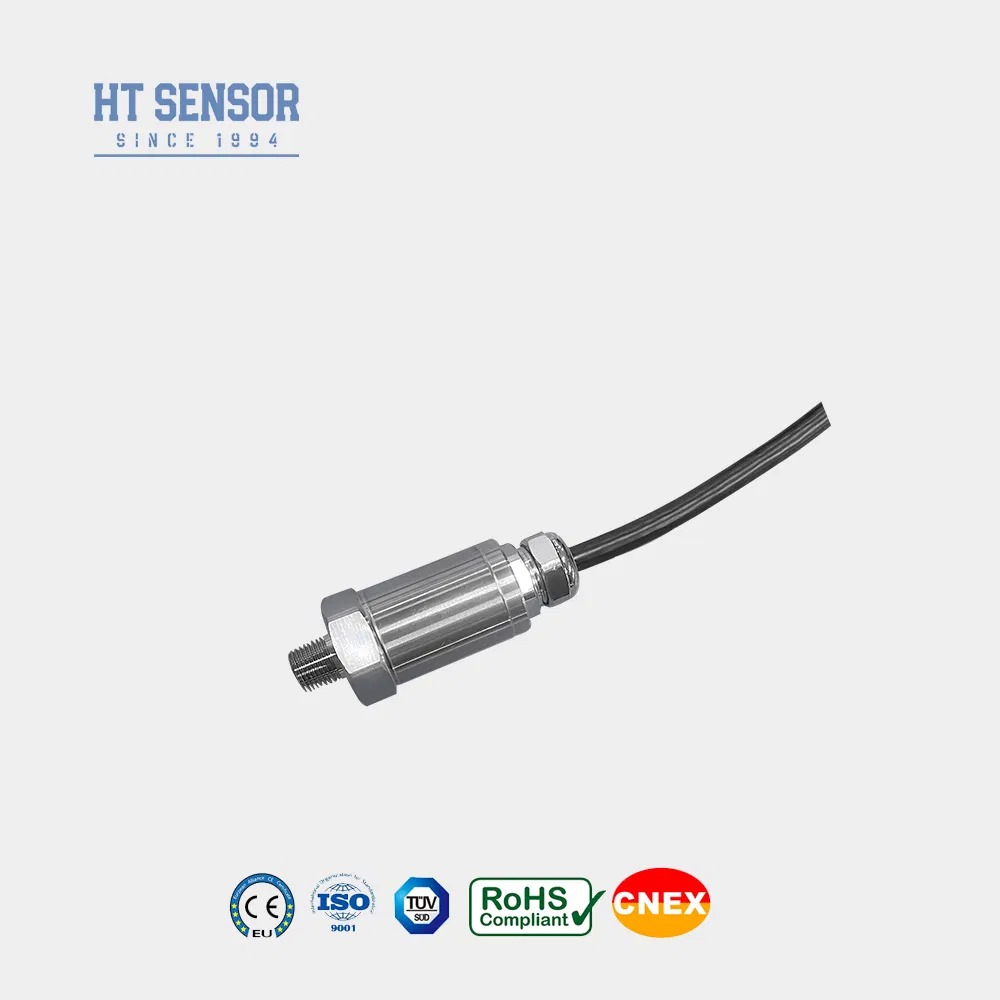

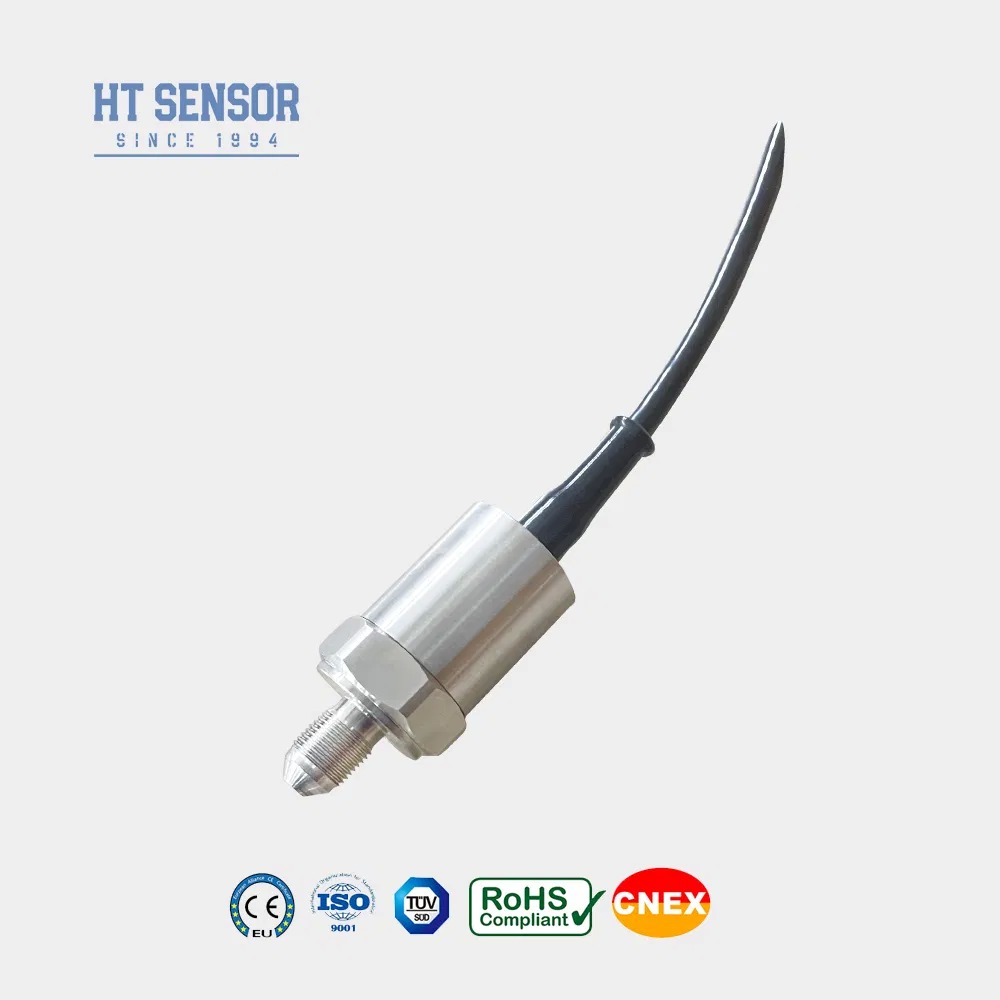

BP156TC 4-20mA keramische druksensor voor lucht- en vloeistofmeting
Product Details
| Modelnr.: | BP156TC | Meetmedium: | Lucht of vloeistof |
|---|---|---|---|
| Nauwkeurigheidsgraad: | 0,5 g | Drukbereik: | 0kpa~10kpa...5MPa |
| IP-classificatie: | IP65 | Druktype: | Buikdruk |
| Behuizingsmateriaal: | 304SS | Langetermijnstabiliteit: | 00,1% F.S./jaar |
| Meetbereik: | 0kPa ~ 10kPa...20MPa | Overbelasting: | ≤ 1,5 keer van het nominale bereik |
| Nauwkeurigheid @ 25ºC: | ±0,5% (maximaal) | Herhaalbaarheid en hysteresis: | 0,02%FS (typ.) 0,05%FS (max.) |
| Temperatuurverschuiving tot nulpunt: | ± 0,02%FS/ºC (≤100kpa) ± 0,01%FS/ºC (> 100 kpa) | Volledige temperatuurafwijking: | ± 0,02%FS/ºC (≤100kpa) ± 0,01%FS/ºC (> 100 kpa) |
| Frequentierespons: | 2.4kHz | ||
| Markeren |
4-20mA druksensor,Keramische drukzender,Gepersonaliseerde waterniveaus-transmitter |
||
Product Description
- Een breed meetbereik met verschillende drukinterface-opties
- Compacte, lichte constructie van roestvrij staal
- Hoge precisie prestaties met volledig roestvrij staal structuur
- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- Toepassingen in de maritieme en luchtvaartindustrie
- Industriële processen, waaronder aardolie, chemie, metallurgie, energieopwekking en hydrologie
- Hydraulische en pneumatische besturingssystemen
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ± 0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304 |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V | 5VDC |
- Zorg ervoor dat het gemeten medium compatibel is met de contactmaterialen van het product
- Explosiebestendige producten omvatten geen digitale beeldschermkoppen
- Transmitters met LCD- of LED-scherm vereisen een stroomvoorziening ≥ 20VDC
- Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
- O-ring van fluorrubber met een temperatuur tussen -20oC en 250oC; gebruik EPDM-O-ring bij temperaturen onder -20oC
- Standaardkabellengte: 1,5 m (polyethyleenmateriaal); bij bestelling alternatieve materialen vermelden
- Stel ons op de hoogte van speciale eisen zoals trillingen, slagkracht of elektromagnetische interferentie.
| Component | Code | Beschrijving |
|---|---|---|
| Ontwerp van de structuur | 5 | Packard-prop |
| 6 | Verzegelde directe uitgangskabel 1,5 meter | |
| 7 | Mini-Hirschmann-connector | |
| 8 | Grote Hirschmann-connector | |
| Meetbereik | 0-X | 0kPa ~ 10kPa...5MPa (X geeft het werkelijke meetbereik aan) |
| Stroomvoorziening | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | andere | |
| Uitgangssignaal | S1 | 4~20mADC |
| S2 | 1 ~ 5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| Drukverbinding | J1 | M20x1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | andere ((¢50.4 Flanke) | |
| Elektrische aansluiting | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | Kabel afgesloten stopcontact 1,5 meter | |
| B4 | andere | |
| Druktype | G | Gewichtsdruk |
| Een | Absolute druk | |
| S | Verzegelde referentiedruk |
Product Highlights
De BP156TC 4-20mA druksensor biedt een nauwkeurigheid van 0,5%, IP65-bescherming en een stabiliteit van 0,1%FS/jaar. Aanpasbaar voor lucht-/vloeistofmetingen in industriële toepassingen. 304 RVS-behuizing zorgt voor duurzaamheid.
