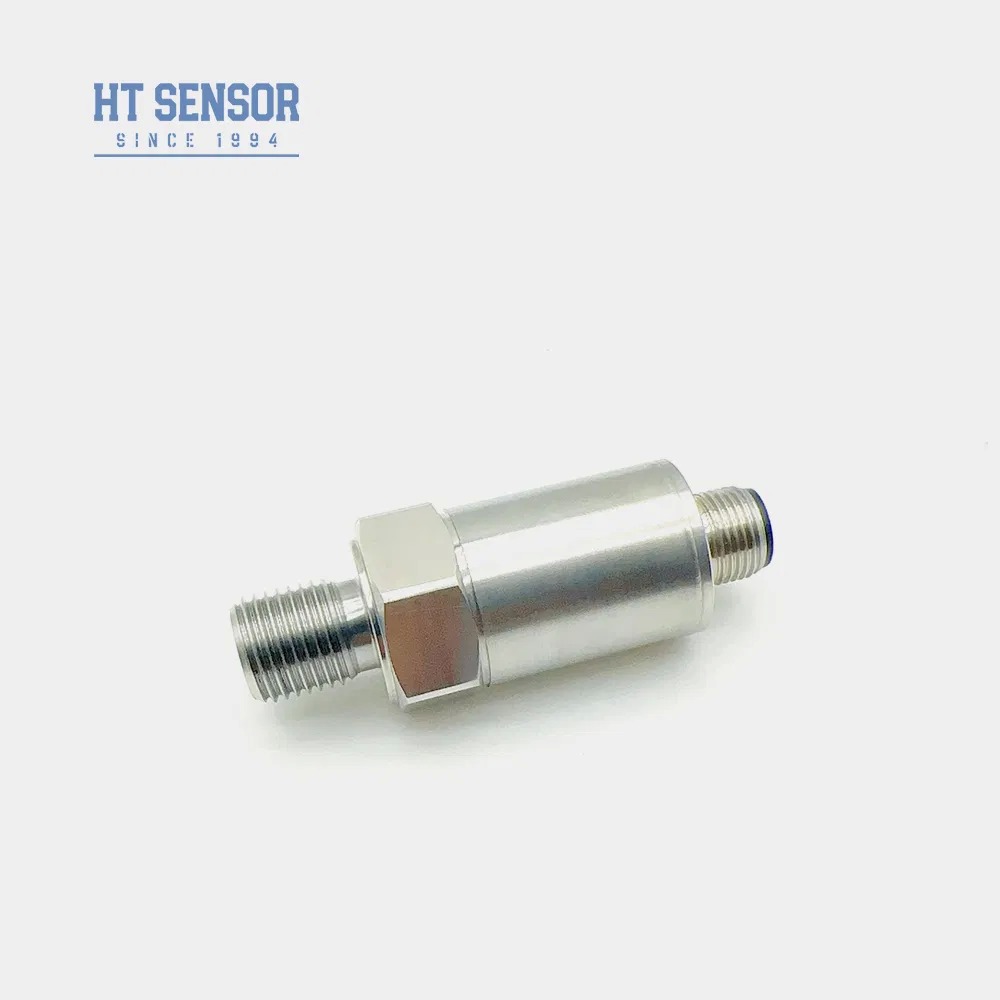

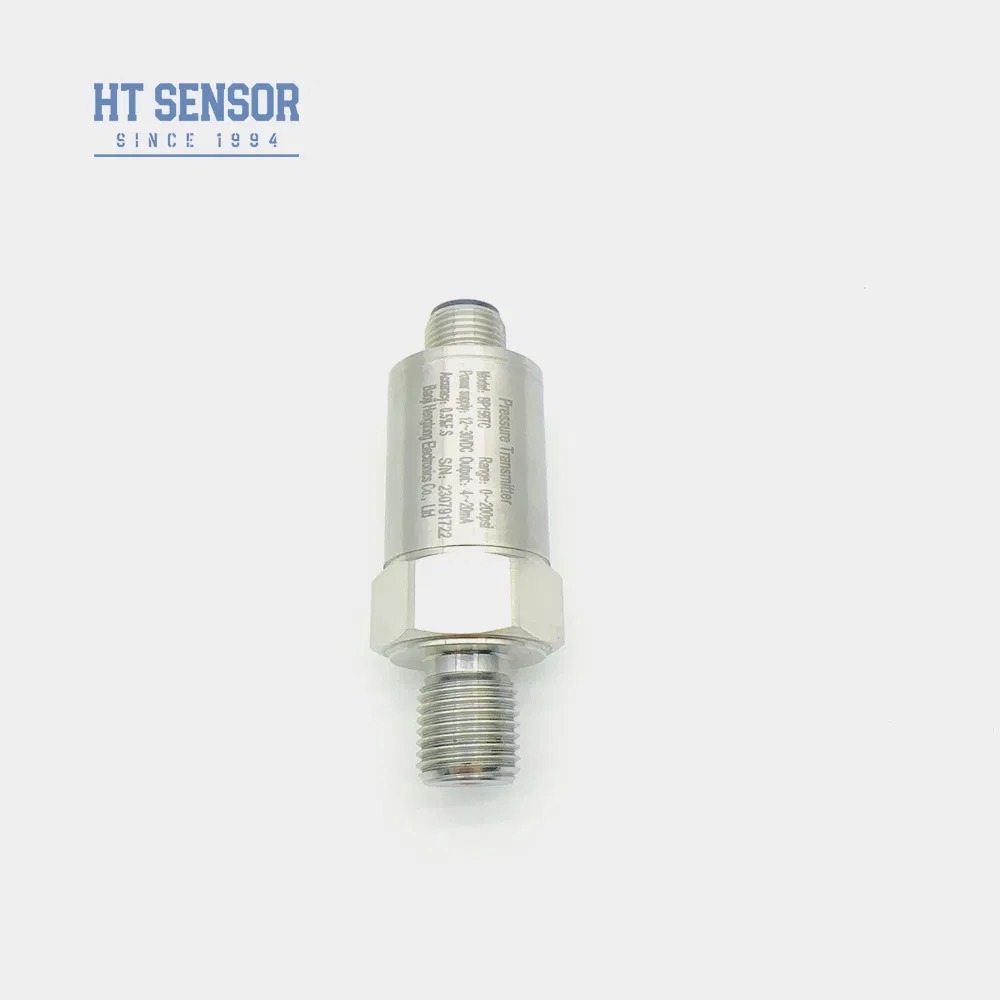

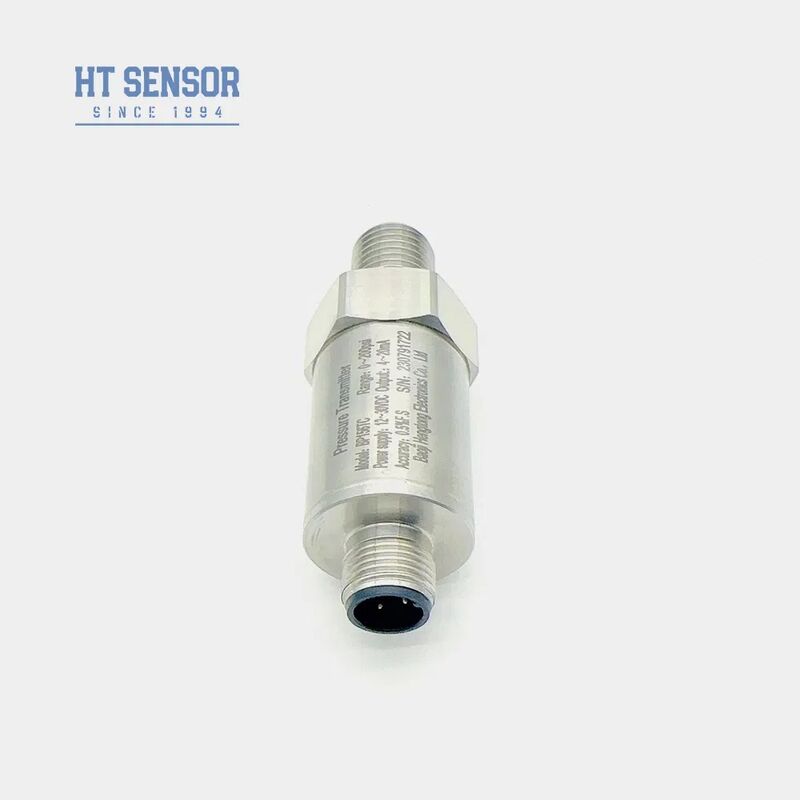

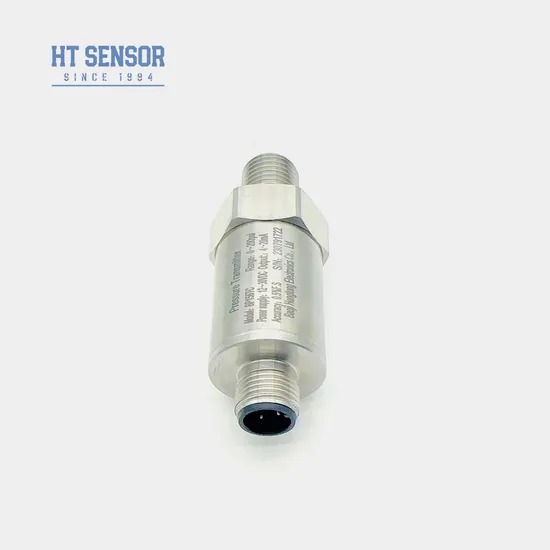

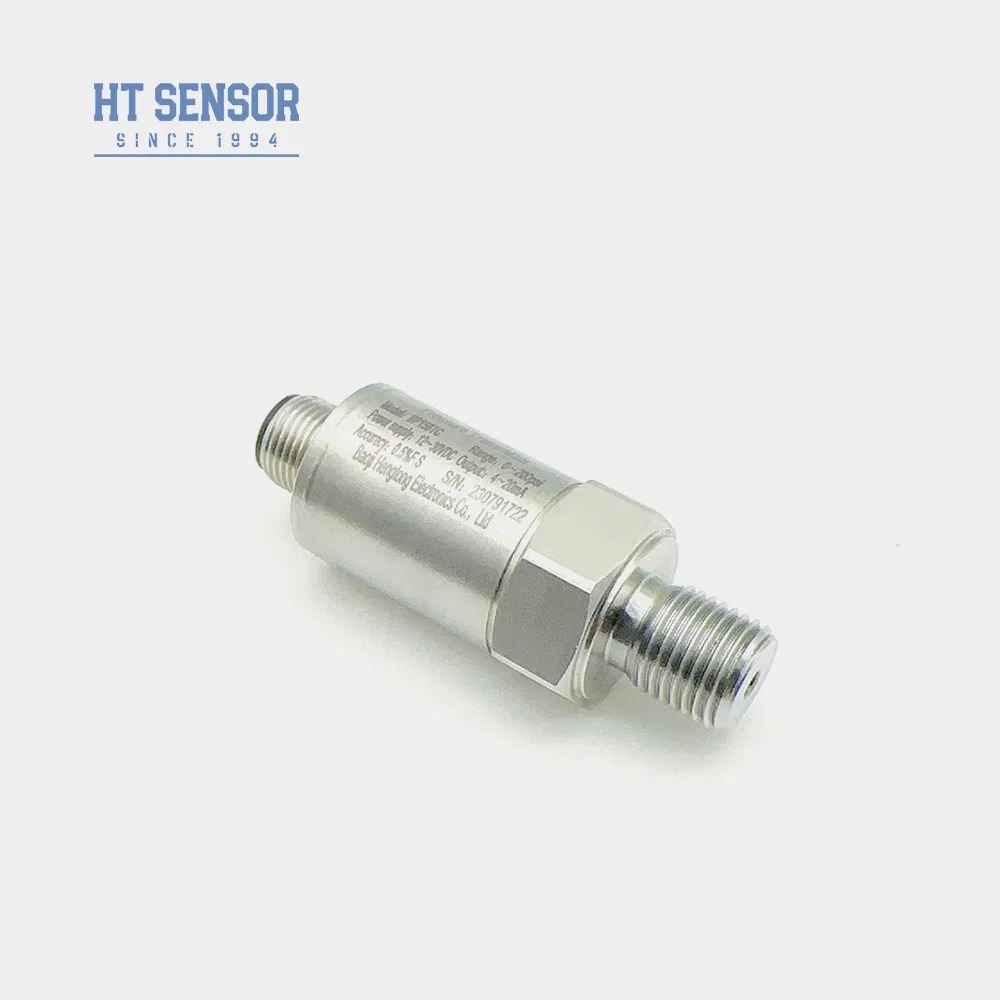

Hengtong BP156 OEM Analoog Signal Drukzender Luchtdruk sensor Industriële druk sensor
Product Details
| Model-NR.: | BP156 | Meetmedium: | Vloeistof en gas OF Lucht |
|---|---|---|---|
| Drukbereik: | 0 kPa~10 kPa...40 MPa | IP-classificatie: | IP65 |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Compensatietemperatuur: | -10 ℃ ~ 70 ℃ |
| Overladen: | ≤ 1,5 keer van het nominale bereik | Nauwkeurigheid @ 25ºC: | ± 0,25% (typ.) ± 0,5% (max.) |
| Langetermijnstabiliteit: | ± 0,1%fs/jaar (typ.) ± 0,2%fs/jaar (max.) | Bedrijfstemperatuur: | -20ºC ~ 80ºC |
| Opslagtemperatuur: | -40ºC ~ 120ºC | Gewicht: | ~ 0,25 kg |
| Markeren |
Hengtong Bp156 drukzender,OEM analoge druksensor,luchtdruksensor met garantie |
||
Product Description
- Een breed meetbereik met een roestvrij staalconstructie en verschillende drukinterfaces
- Beschermingscategorie IP65 met constructie van roestvrij staal
- Nul- en volwaardig instelbare kalibratie
- Hoge precisie met alle roestvrijstalen structuur
- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- Gebruikt in de scheepvaart- en luchtvaartindustrie
- Gebruikt in industriële processen op locatie, waaronder aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie
- Gebruikt in hydraulische en pneumatische besturingssystemen
| Meetbereik | 0kPa ~ 10kPa...40MPa |
|---|---|
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10MPa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g, 55 Hz ~ 2 kHz |
| Huismateriaal | 304, 316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V | 5VDC |
- Zorg ervoor dat het gemeten medium compatibel is met de contactdelen van het product
- Explosiebestendige producten omvatten geen digitale beeldschermkoppen
- Voor zenders met LCD- of LED-displaykoppen mag de stroomtoevoer niet lager zijn dan 20 VDC.
- Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
- Voor werktemperaturen onder -20oC, selecteer EPDM O-ring afdichting in plaats van Fluorrubber
- De standaard lengte van de kabel is 1,5 m met polyethyleenmateriaal; alternatieven worden vermeld in volgorde
- Informeer ons over speciale eisen, zoals sterke trillingen, slagkracht of elektromagnetische interferentie
| Code | Ontwerp van de structuur |
|---|---|
| 5 | Packard-prop |
| 6 | Verzegelde directe uitgangskabel 1,5 meter |
| 7 | Mini-Hirschmann-connector |
| 8 | Grote Hirschmann-connector |
(0-X) Kpa of MPa.
| Code | Stroomvoorziening |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | andere |
| Code | Uitgangssignaal |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Drukverbinding |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | andere ((¢50.4 Flanke) |
| Code | Elektrische aansluiting |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel afgesloten stopcontact 1,5 meter |
| B4 | andere |
| Code | Druktype |
|---|---|
| G | Gewichtsdruk |
| Een | Absolute druk |
| S | Verzegelde referentiedruk |
Product Highlights
BP156 DruktransmitterDe BP156-drukzender maakt gebruik van de met olie gevulde kern van het drukbestendige siliciummembraan van de HT-serie als signaalmetingselement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en ...
