Gedetailleerde informatie

Model-NR.:	BP156	Meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0,2 g	Drukbereik:	0kpa~10kpa...5MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	316L	Compensatietemperatuur:	-10 ℃ ~ 70 ℃
Bedrijfstemperatuur:	-20ºC ~ 80ºC	Opslagtemperatuur:	-40ºC ~ 120ºC
Diafragma -materiaal:	316L	Isolatieweerstand:	100MΩ 100VDC
Explosiebestendige classificatie:	Ex db IIC T6 GB	Gewicht:	~ 0,05 kg
Frequentierespons:	2.4kHz
Markeren:	M12 drukzender sensor , kleine oliedrukzender , silicium druksensor met garantie

Productomschrijving

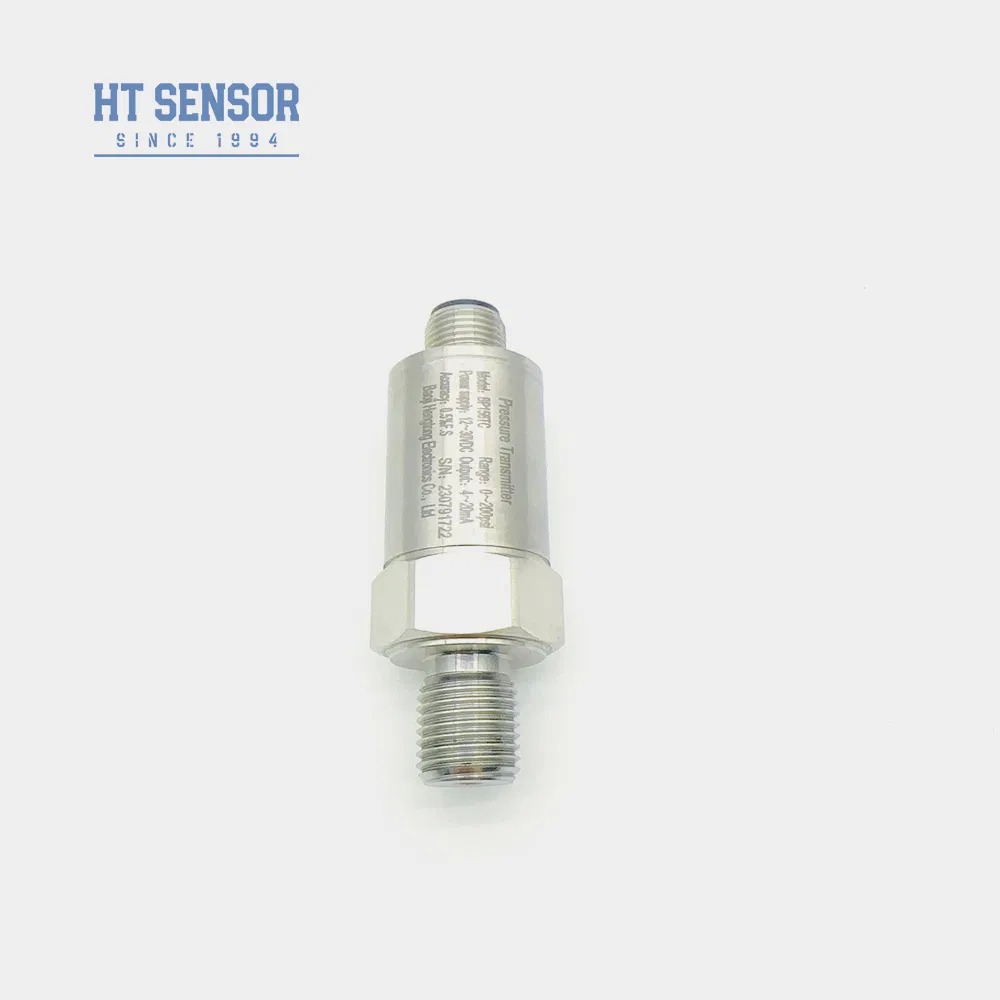

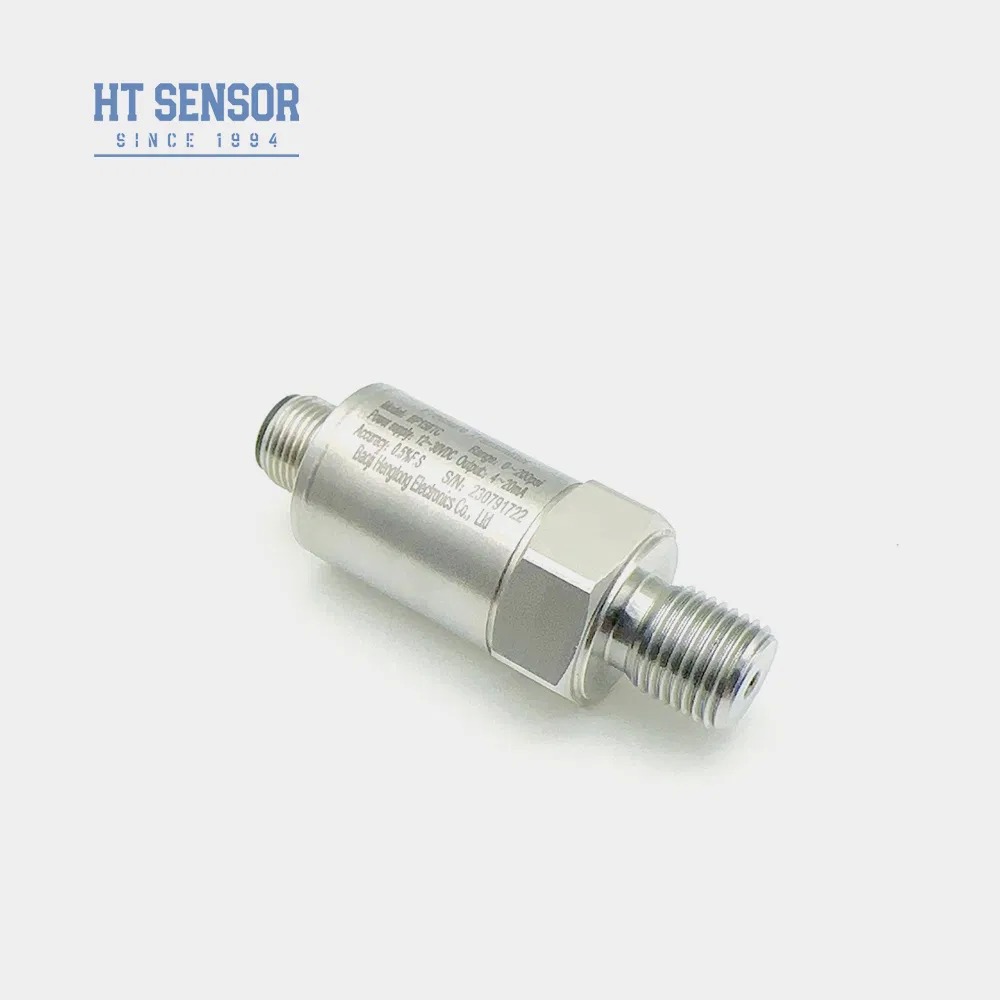

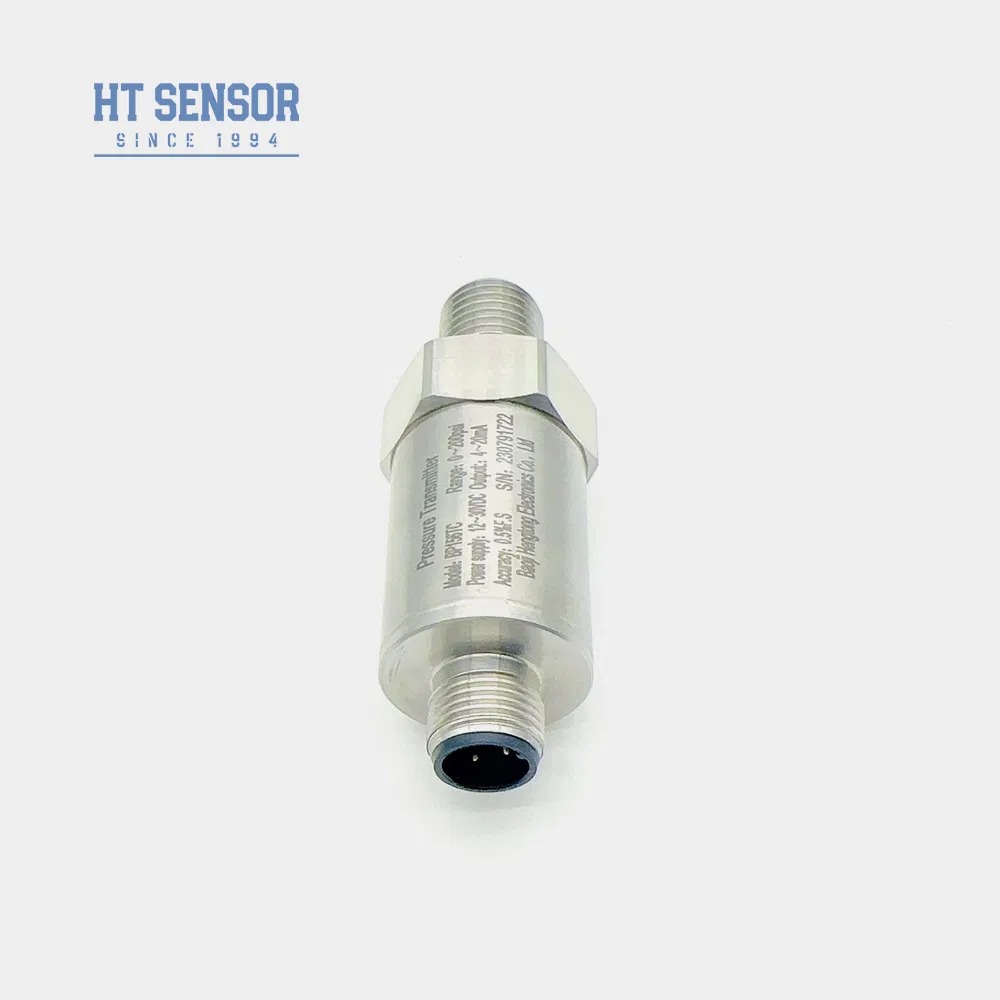

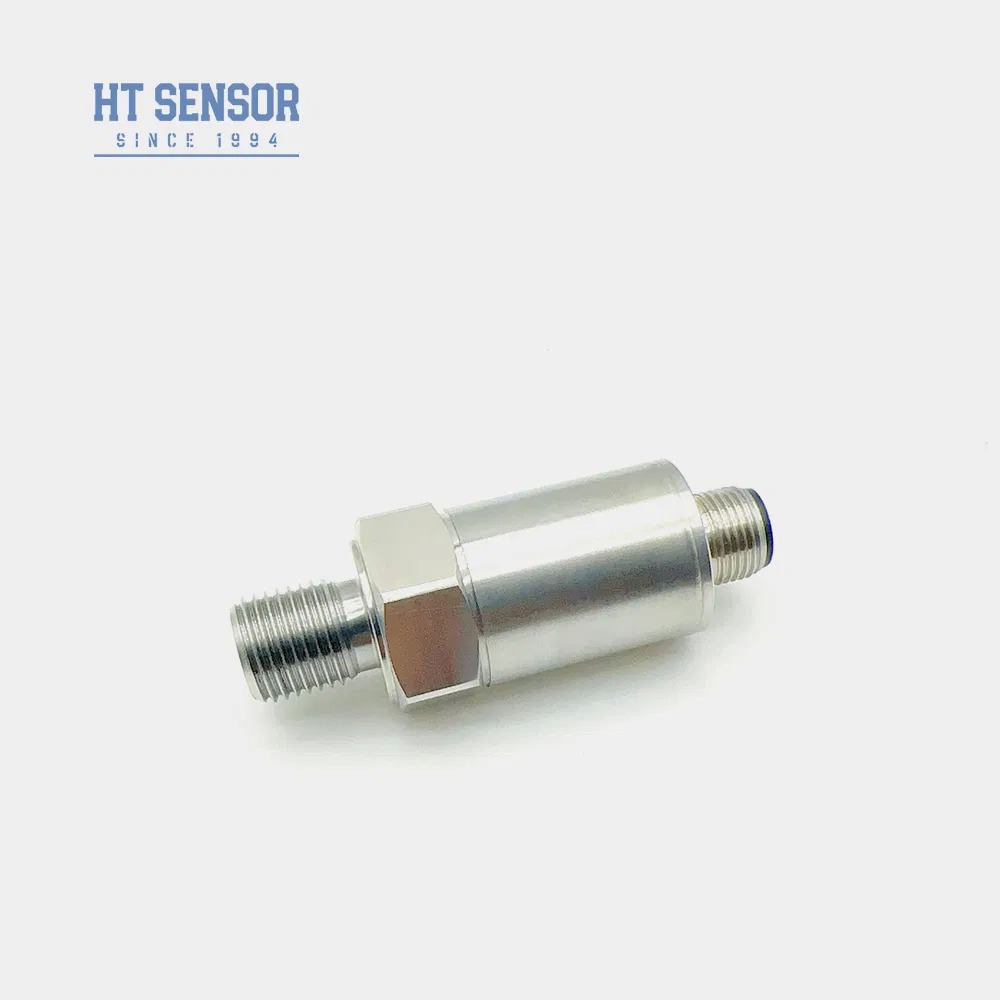

BP156 Drukzender Sensor Klein Formaat M12

Productoverzicht

De BP156 drukzender maakt gebruik van HT-serie siliconen drukbestendige isolatiemembraan oliegevulde kerntechnologie als signaalmeetelement. Het signaalverwerkingscircuit is ondergebracht in een roestvrijstalen behuizing, die sensorsignalen omzet in standaardsignalen. Rigoureuze tests en verouderingstests van componenten, halffabrikaten en eindproducten garanderen stabiele en betrouwbare prestaties.

Belangrijkste Kenmerken

Breed meetbereik met roestvrijstalen constructie
Meerdere drukinterfaceconfiguraties beschikbaar
IP65 beschermingsgraad met roestvrijstalen behuizing
Nul- en volledige schaal aanpassingsmogelijkheid
Hoge precisie meetnauwkeurigheid

Toepassingen

Drukmeting van niet-corrosieve gassen en vloeistoffen met behulp van 316L roestvrij staal
Toepassingen in de marine- en luchtvaartindustrie
Industriële procesbewaking in aardolie, chemie, metallurgie, energieopwekking en hydrologie
Hydraulische en pneumatische regelsystemen

Prestatieparameters

Meetbereik	0kPa ~ 10kPa…5MPa
Druktype	Relatieve Druk, Absolute Druk, Afgedichte Druk
Overbelasting	≤ 1,5 keer het nominale bereik
Nauwkeurigheid @ 25ºC	±0,25% (Typ.) ±0,5% (Max.)
Herhaalbaarheid & Hysteresis	0,02%F.S(Typ.) 0,05%F.S(Max.)
Langetermijnstabiliteit	±0,1%F.S/Jaar(Typ.) ±0,2%F.S/Jaar(Max.)
Nulpunt Temperatuurdrift	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Volledige Schaal Temperatuurdrift	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Frequentierespons	2,4Khz
Compensatietemperatuur	0-70ºC(≤10mpa, aanpasbaar)
Bedrijfstemperatuur	-20ºC~80ºC
Opslagtemperatuur	-40ºC~120ºC
Trillingen	10g,55Hz ~ 2kHz
Behuizingsmateriaal	304,316L
Diafragmamateriaal	316L
Isolatieweerstand	100MΩ 100VDC
Explosieveiligheidsklasse	Ex db IIC T6 Gb
Beschermingsgraad	IP65
O-ring Afdichting	Fluorkubber
Gewicht	~0,05kg

Specificaties Uitgangssignaal

Uitgangssignaal	Voedingsspanning	Uitgangstype
4~20mA	12~30VDC	2/3/4 draads
0~10/20mA		3 draads
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Selectie Voorbeelden

Bestelrichtlijnen

Zorg ervoor dat het gemeten medium compatibel is met de contactmaterialen van het product
Explosieveilige modellen bevatten geen digitale displaykoppen
Voor zenders met LCD- of LED-displaykoppen mag de voeding niet lager zijn dan 20VDC
Installeer bliksembeveiligingsapparaten en zorg voor een goede aarding voor een betrouwbare werking
Voor bedrijfstemperaturen onder -20ºC, selecteer EPDM O-ring afdichtingen in plaats van standaard Fluorkubber
De standaard kabellengte is 1,5 m met polyethyleen materiaal - geef alternatieven op bij het bestellen
Informeer ons over speciale vereisten, waaronder sterke trillingen, impactkrachten of elektromagnetische interferentie

Bestelconfiguratiegids

BP15X	Analoge Drukzender

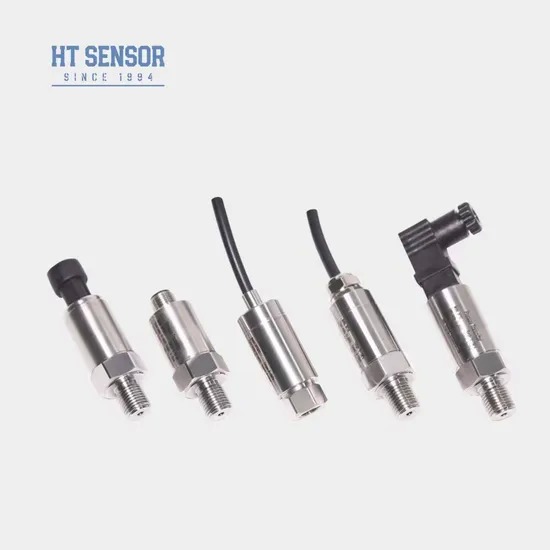

Omtrekkonstructie	5: Packard stekker \| 6: Afgedichte Directe Uitgangskabel 1,5 meter \| 7: Mini Hirschmann Connector \| 8: Grote Hirschmann Connector
Meetbereik	0kPa ~ 10kPa…5MPa (0-X)Kpa of MPa waarbij X het werkelijke meetbereik aangeeft
Voeding	D1: 24VDC \| D2: 5VDC \| D3: Overig
Uitgangssignaal	S1: 4~20mADC \| S2: 1~5VDC \| S3: 0~5VDC \| S4: 0~10mADC \| S5: 0~20mADC \| S6: 0~10VDC \| S7: 0,5~4,5VDC
Drukverbinding	J1: M20×1,5 \| J2: G1/2 \| J3: G1/4 \| J4: 7/16-20UNF \| J5: Overig(¢50,4 Flens)
Elektrische Aansluiting	B1: Hirschmann \| B2: PG7 \| B3: Kabel Afgedichte Uitgang 1,5 meter \| B4: Overig
Druktype	G: Relatieve Druk \| A: Absolute Druk \| S: Afgedrukte Referentiedruk

Veelgestelde Vragen

Wat zijn de kenmerken van uw druksensorzenders?

Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We bieden OEM- en ODM-service.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensorzenders per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.

Wat is de typische levertijd?

5-8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

Hoe worden de producten geprijsd? Eventuele kortingen?

Concurrerende prijzen met kortingen voor bulkbestellingen of langetermijnpartners.

Wat is de garantie van uw producten? En after-sales service?

Onze garantietermijn is 24 maanden na verzending, en onze after-sales service reageert binnen 24 uur op uw vragen, instructies op afstand via pc-netwerk zijn altijd beschikbaar.
