Gedetailleerde informatie

Model-NR.:	BP156	Meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0,2 g	Drukbereik:	0kpa~10kpa...5MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	316L	Compensatietemperatuur:	-10 ℃ ~ 70 ℃
Bedrijfstemperatuur:	-20ºC ~ 80ºC	Opslagtemperatuur:	-40ºC ~ 120ºC
Diafragma -materiaal:	316L	Isolatieweerstand:	100MΩ 100VDC
Explosiebestendige classificatie:	Ex db IIC T6 GB	O-ring afdichting:	Fluorrubber
Gewicht:	~ 0,05 kg
Markeren:	316L-druksensor van roestvrij staal , 4-20mA olie- en gasdrukzender , HTsensor drukomvormer met garantie

Productomschrijving

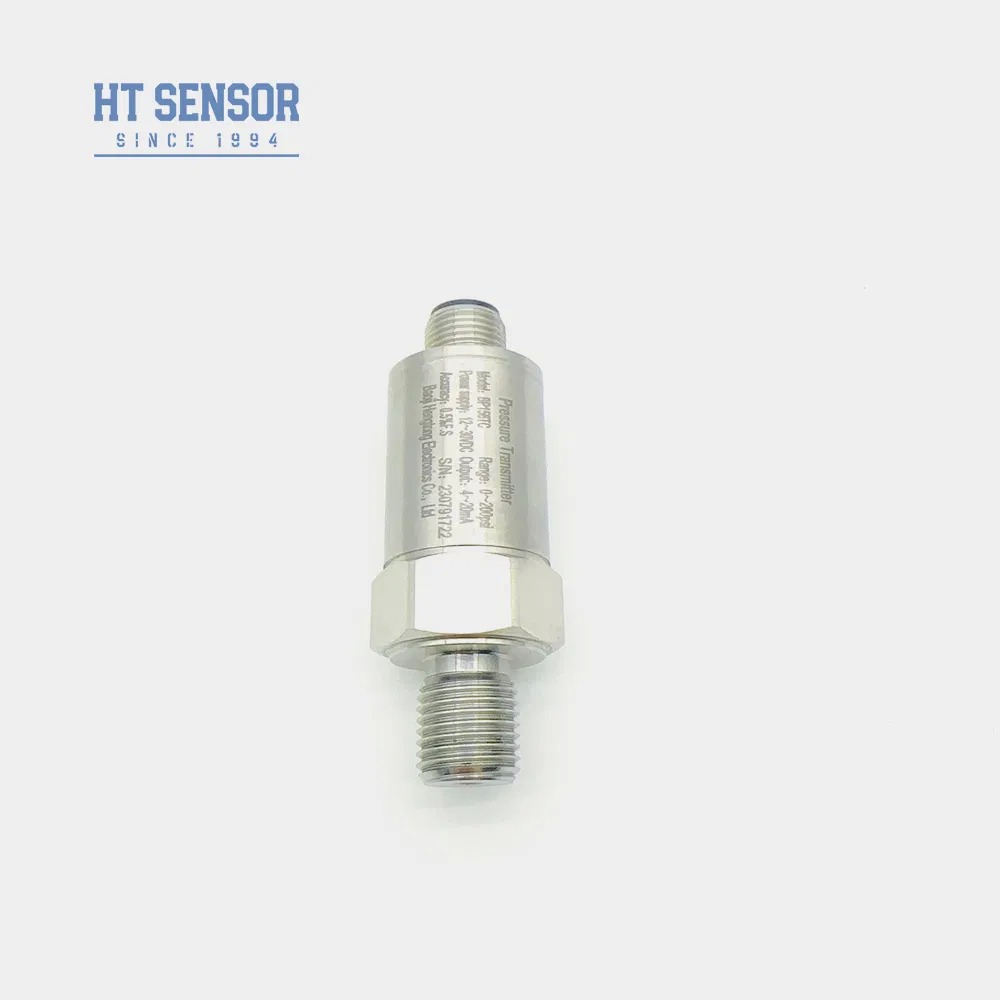

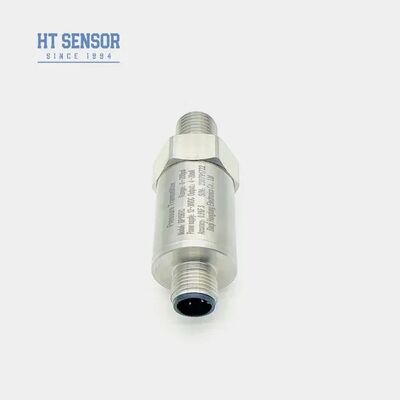

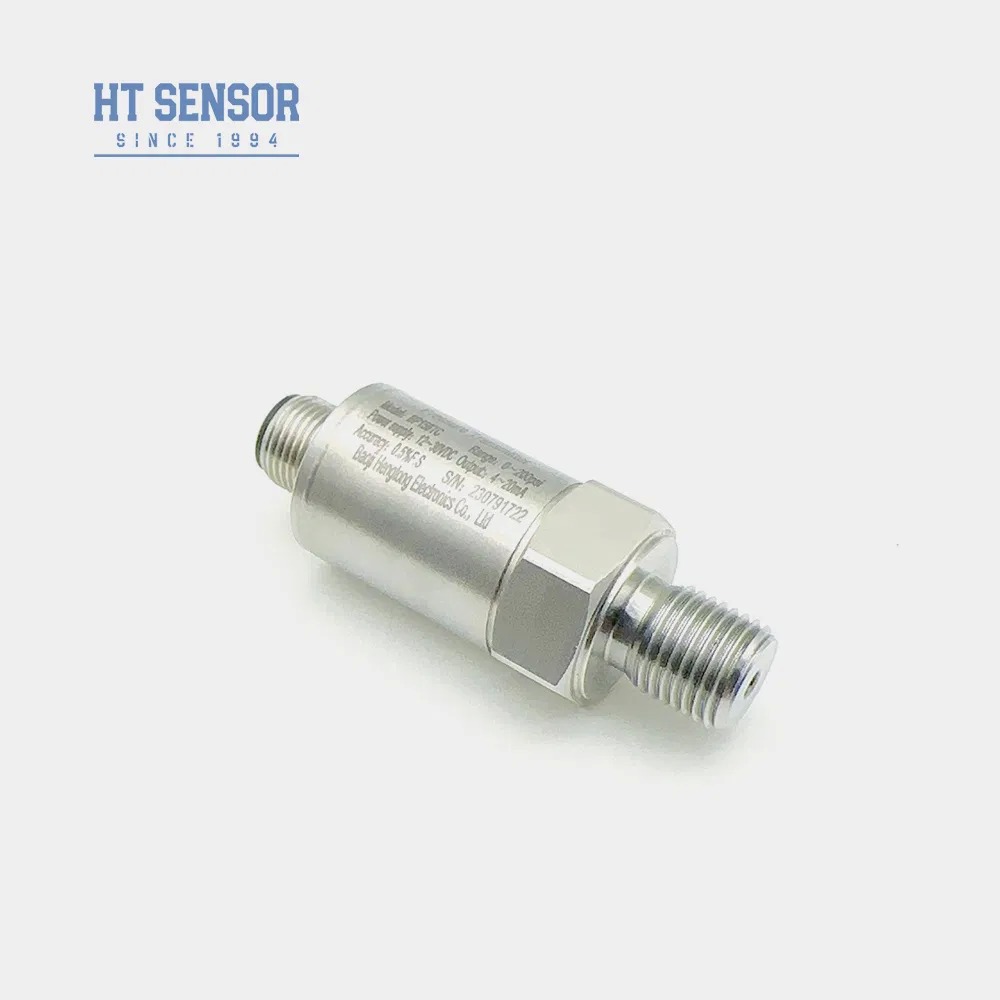

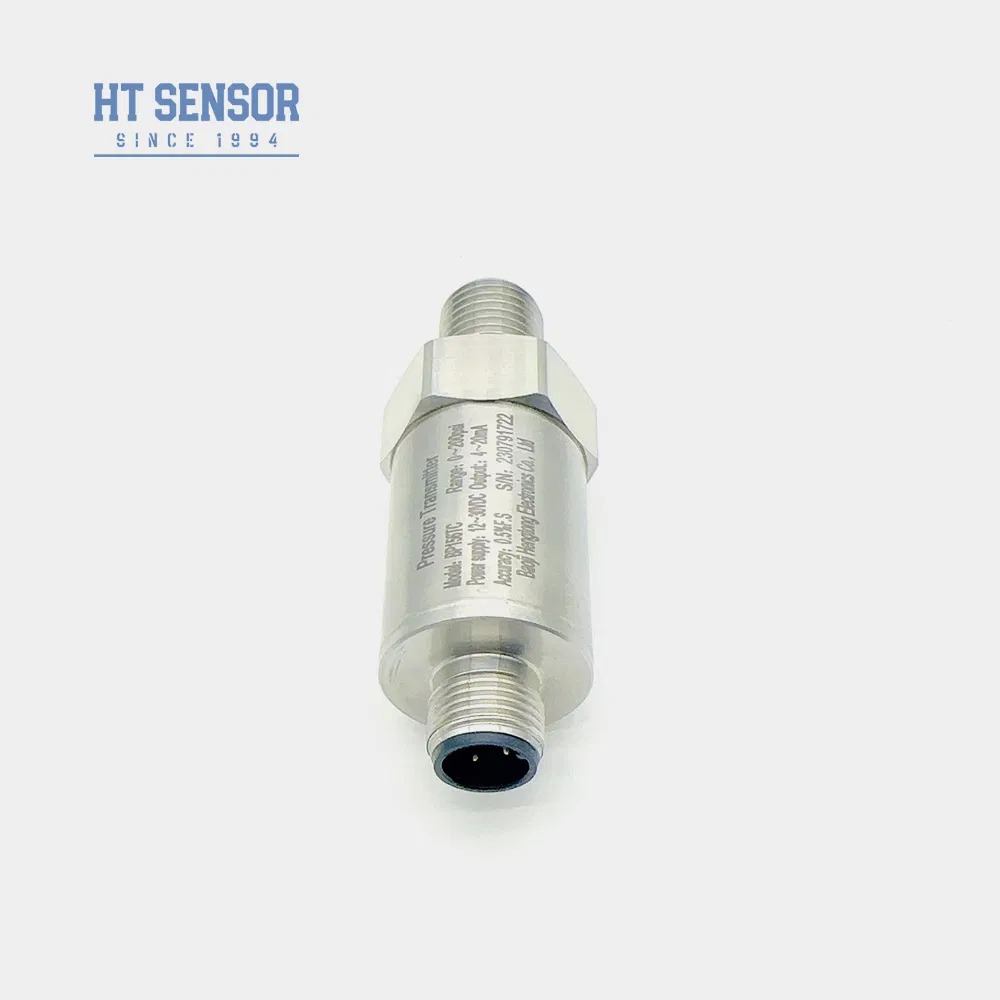

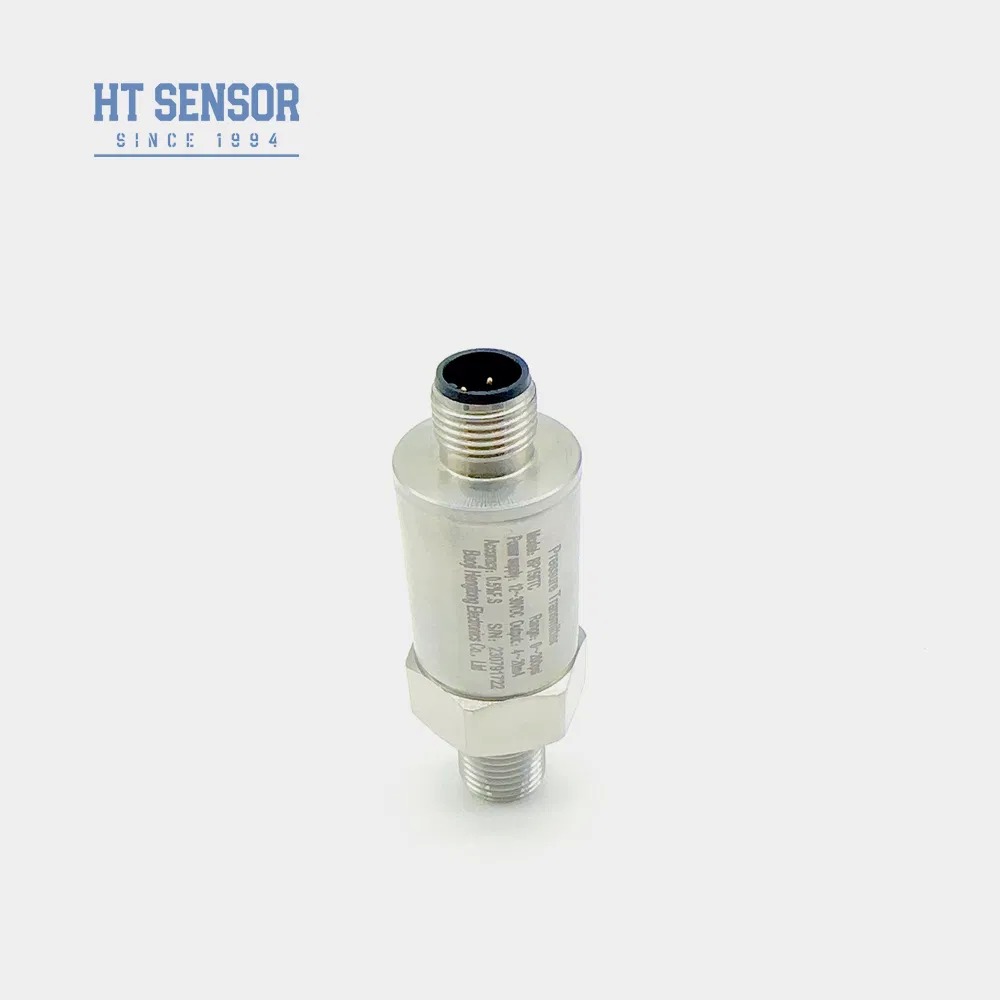

BP156 Druktransmitter

De BP156-drukzender maakt gebruik van de HT-serie silicium-drukbestendige isolatiemembraan met olie gevulde kerntechnologie als signaalmetingselement.Het signaalverwerkingscircuit is ingebouwd in een duurzaam ruw staal behuizing, waarbij sensorsignalen worden omgezet in standaard uitgangssignalen.en eindproducten om een stabiele en betrouwbare prestatie te garanderen.

Belangrijkste kenmerken

Breed meetbereik met constructie van roestvrij staal
Meerdere drukinterfaceconfiguraties beschikbaar
Beschermingscategorie IP65 voor ruwe omgevingen
Nul- en volskaalse kalibratievermogen
Hoogwaardige meetnauwkeurigheid

Toepassingen

Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
Toepassingen in de maritieme en luchtvaartindustrie
Bewaking van industriële processen in aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie
Hydraulische en pneumatische besturingssystemen

Prestatiespecificaties

Meetbereik	0kPa ~ 10kPa...5MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelastingcapaciteit	≤ 1,5 maal het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid en hysteresis	0.02% F.S. (Type) 0.05% F.S. (Max.)
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Frequentie-respons	2.4Khz
Compensatietemperatuur	0-70oC ((≤10MPa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Trillingsweerstand	10 g, 55 Hz ~ 2 kHz
Huismateriaal	304, 316L roestvrij staal
Materiaal van het diafragma	316L roestvrij staal
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,05 kg

Configuratie van het uitgangssignaal

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V	5VDC

Voorbeelden van selectie

Aanwijzingen voor het bestellen

Zorg voor compatibiliteit van de media met materialen die met het product in contact komen
Explosiebestendige modellen bevatten geen digitale schermkoppen
Transmitters met LCD/LED-scherm vereisen minimaal 20 VDC stroomvoorziening
Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
Voor temperaturen onder -20oC, EPDM-O-ringdichting
Standaardkabellengte: 1,5 m (polyethyleenmateriaal)
Specificeer bijzondere eisen voor trillingen, inslagen of elektromagnetische storingen

Aanwijzingen voor het bestellen

BP15X. Analoge drukzender.

Code	Ontwerp van de structuur
5	Packard-prop
6	Verzegelde directe uitgangskabel 1,5 meter
7	Mini-Hirschmann-connector
8	Grote Hirschmann-connector

Configuratieopties

Meetbereik	0kPa ~ 10kPa...5MPa (0-X) Kpa of MPa X: geeft het werkelijke meetbereik aan
Stroomvoorziening	D1: 24VDC D2: 5VDC D3: overige
Uitgangssignaal	S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0,5 tot 4,5 VDC
Drukverbinding	J1: M20 × 1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: andere ((¢50.4 Flanke)
Elektrische aansluiting	B1: Hirschmann B2: PG7 B3: Kabelverzegelde stopcontact 1,5 meter B4: overige
Druktype	G: Gaugedruk A: Absolute druk S: Verzegelde referentiedruk
