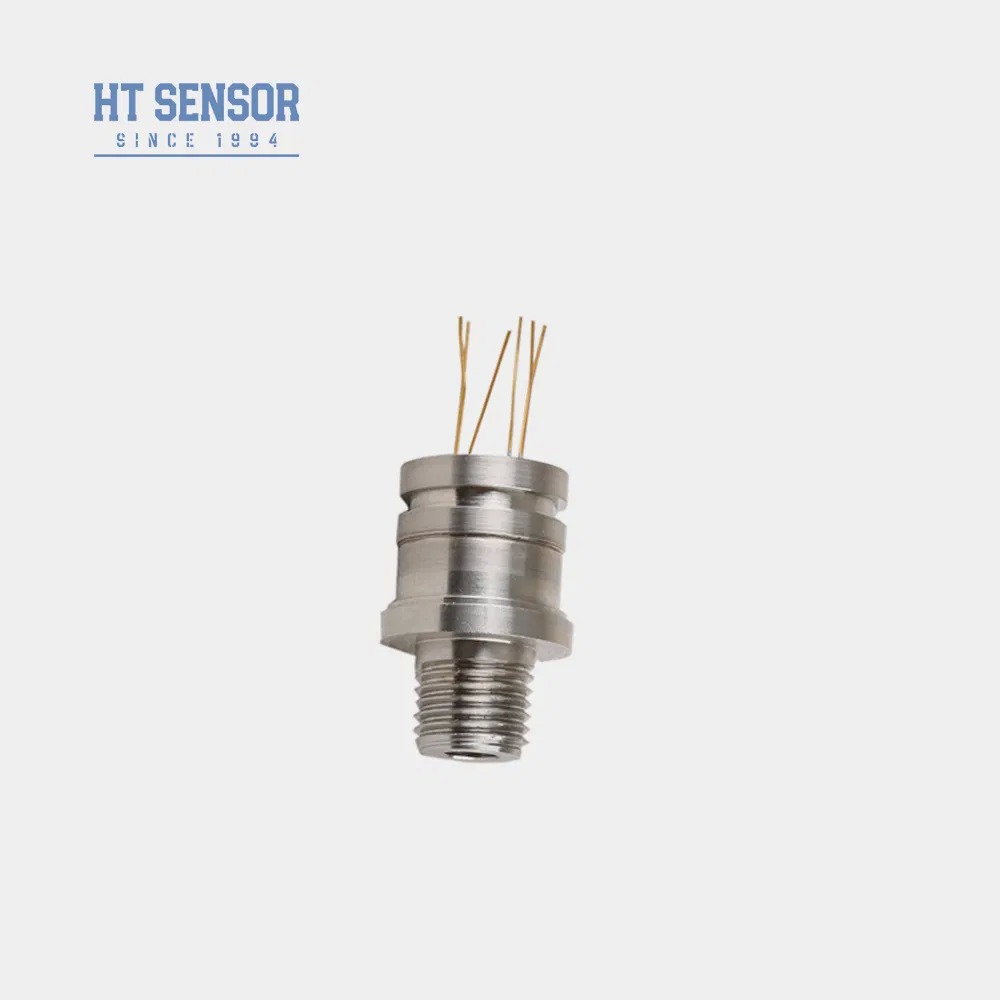

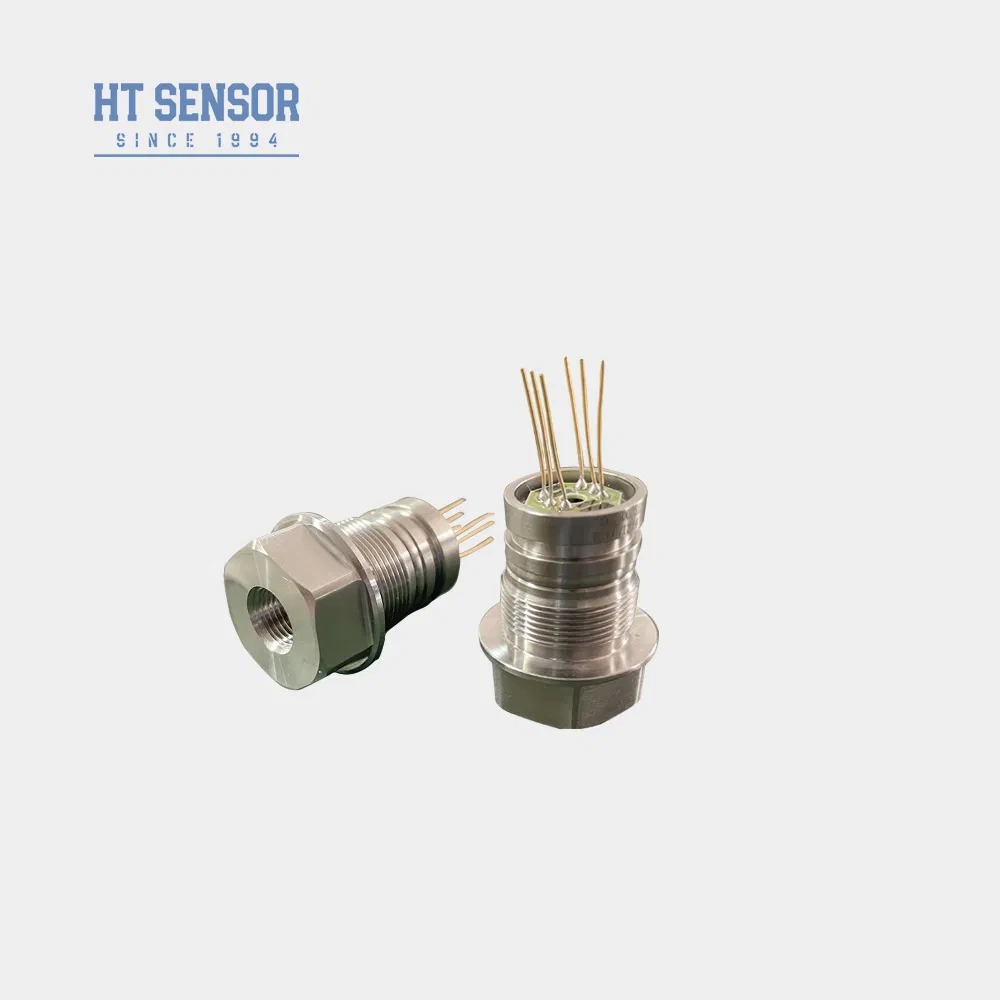

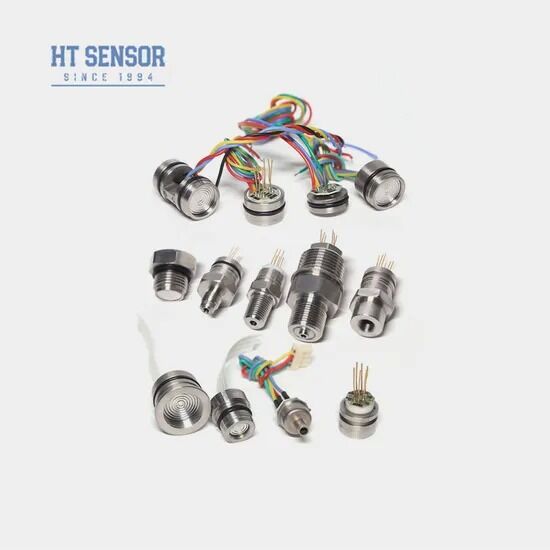

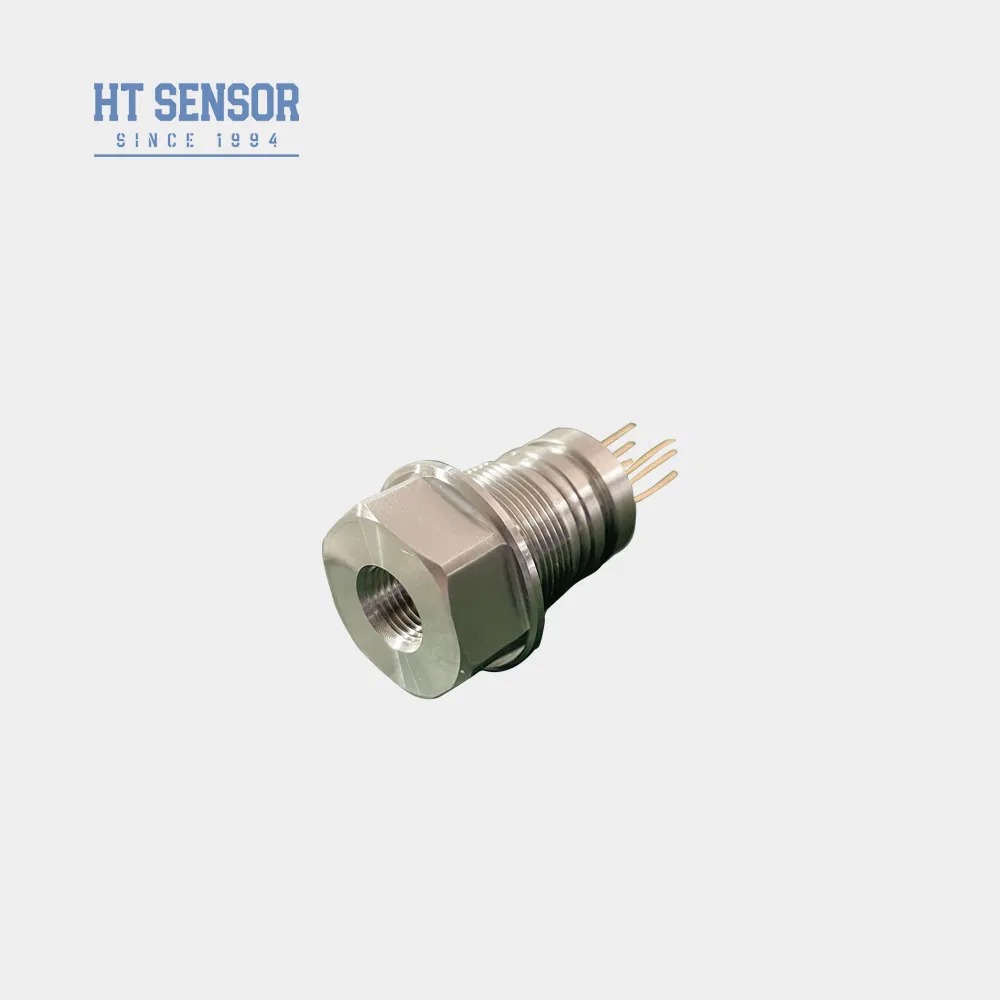

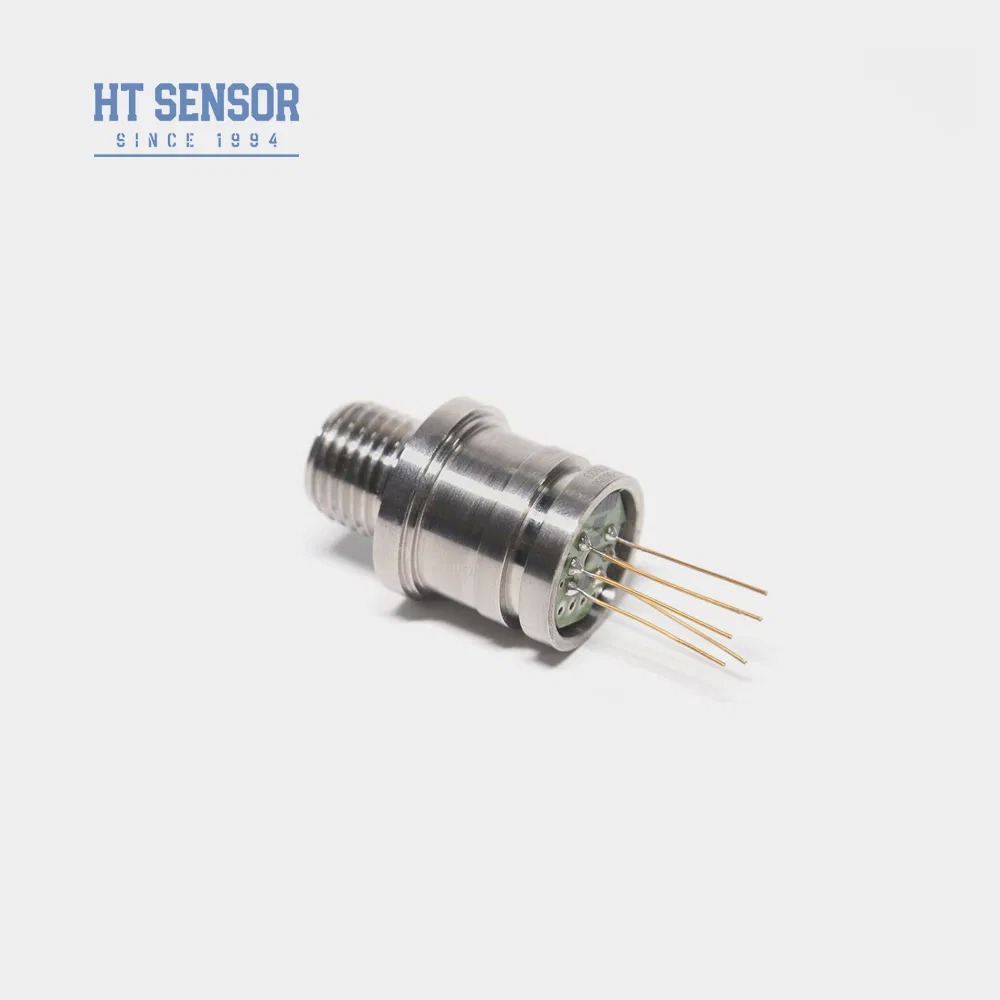

HT30 Druksensorcel met Draadaansluiting Spanning Draad Niveausensor
Product Details
| Model-NR.: | HT30 | Uitgangssignaal: | Analoog type mv signaal |
|---|---|---|---|
| Productieproces: | Integratie | Materiaal: | Roestvrij staal |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-classificatie: | ip65 | Stroom: | 1,5 ma |
| Draad: | G1/4 enzovoort | Bedrijfstemperatuur: | -20~80ºC |
| Opslagtemperatuur: | -40~125ºC | Gewicht: | ~63g |
| Markeren |
HT30 draadaansluiting druksensor,silicium druksensor met garantie,spanning draad niveausensor cel |
||
Product Description
- Geavanceerde technologie met 316L roestvrijstalen behuizing en hoogwaardige membraanmaterialen, waaronder titanium en Hastelloy
- Dikkefilmcircuits voor nauwkeurige temperatuurcompensatie en nulpuntcorrectie
- Meerdere draadinterface-opties beschikbaar
- Gelaste constructie uit één stuk met compact formaat en hoge betrouwbaarheid
- Industriële proceslocaties, waaronder aardolie, chemicaliën, metallurgie, energie en hydrologie
- Maritieme en luchtvaartindustrie
- Hydraulische en pneumatische besturingssystemen
- Toepassingen voor procesbeheersing
- Voeding: ≤2mA DC (typisch 1,5mA DC)
- Ingangsimpedantie: 2,5KΩ~6KΩ
- Uitgangsimpedantie: 2,5KΩ~6KΩ
- Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuurdraden
| Meetbereik | Maat (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|---|
| Absoluut(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Verzegeld(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS |
| Parameter | Typ | Max | Eenheid |
|---|---|---|---|
| Niet-lineariteit | ±0,15 | ±0,3 | %FS |
| Herhaalbaarheid | 0,05 | 0,1 | %FS |
| Hysterese | 0,05 | 0,1 | %FS |
| Nul-offset-uitvoer | 0±1 | 0±2 | mV |
| Volledige uitvoer (≤20KPa) | 50±10 | 50±30 | mV |
| Volledige uitvoer (≥35kPa) | 100±10 | 100±30 | mV |
| Nul-offset-temp. Afwijking (≤20KPa) | ±1 | ±2 | %FS |
| Nul-offset-temp. Afwijking (≥35kPa) | ±0,5 | ±1 | %FS |
| Volle schaal temp. Afwijking (≤20KPa) | ±1 | ±2 | %FS |
| Volle schaal temp. Afwijking (≥35kPa) | ±0,5 | ±1 | %FS |
| Gecompenseerde temp. (≤20KPa) | 0~50 | ºC | |
| Gecompenseerde temp. (≥35kPa) | 0~70 | ºC | |
| Bedrijfstemperatuur | -20~80 | ºC | |
| Opslagtemperatuur | -40 ~ 125 | ºC | |
| Toegestane overbelasting | Neem de kleinere waarde tussen 3 keer de volledige schaal of 120 MPa | ||
| Burstdruk | 5X de volledige schaal | ||
| Stabiliteit op lange termijn | 0,2% FS/jaar | ||
| Diafragmamateriaal | 316L | ||
| Isolatieweerstand | ≥200MΩ 100VDC | ||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||
| Schok | 100 g, 11 ms | ||
| Reactietijd | ≤1ms | ||
| O-ringafdichting | Nitrilrubber of fluorrubber | ||
| Vullend medium | Silicium olie | ||
| Gewicht | ~63g | ||
- Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing voor de vereiste luchtdichtheid
- Lijn de behuizing verticaal uit en oefen gelijkmatige druk uit tijdens de montage om beschadiging van de compensatieplaat te voorkomen
- Geef bij het bestellen speciale instructies op als het gemeten medium niet compatibel is met 316L-membraanmateriaal
- Vermijd dat u met uw handen of scherpe voorwerpen op het sensormembraan drukt om schade te voorkomen
- Houd de manometerdrukkernpoorten open voor de atmosfeer en voorkom het binnendringen van water, damp of corrosieve media
- Raadpleeg het daadwerkelijke kernlabel voor eventuele wijzigingen in de configuratie van de pinleads
