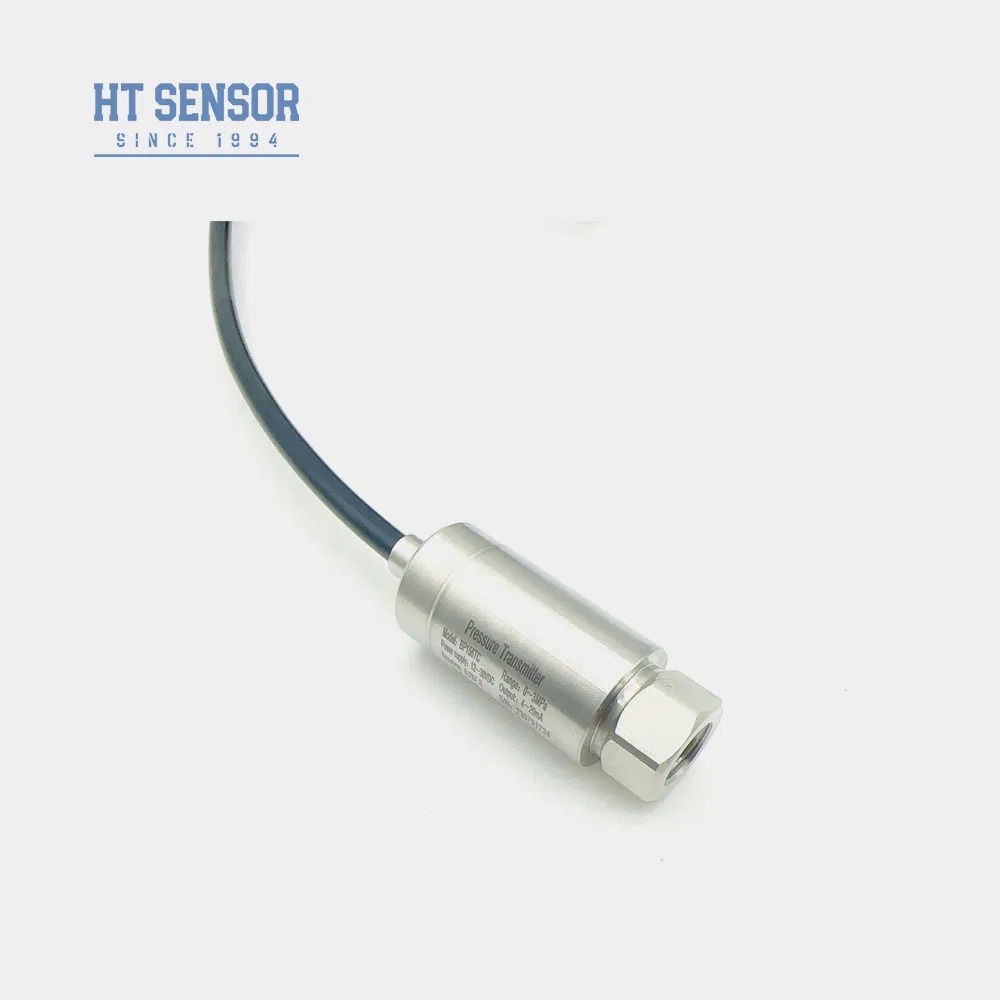

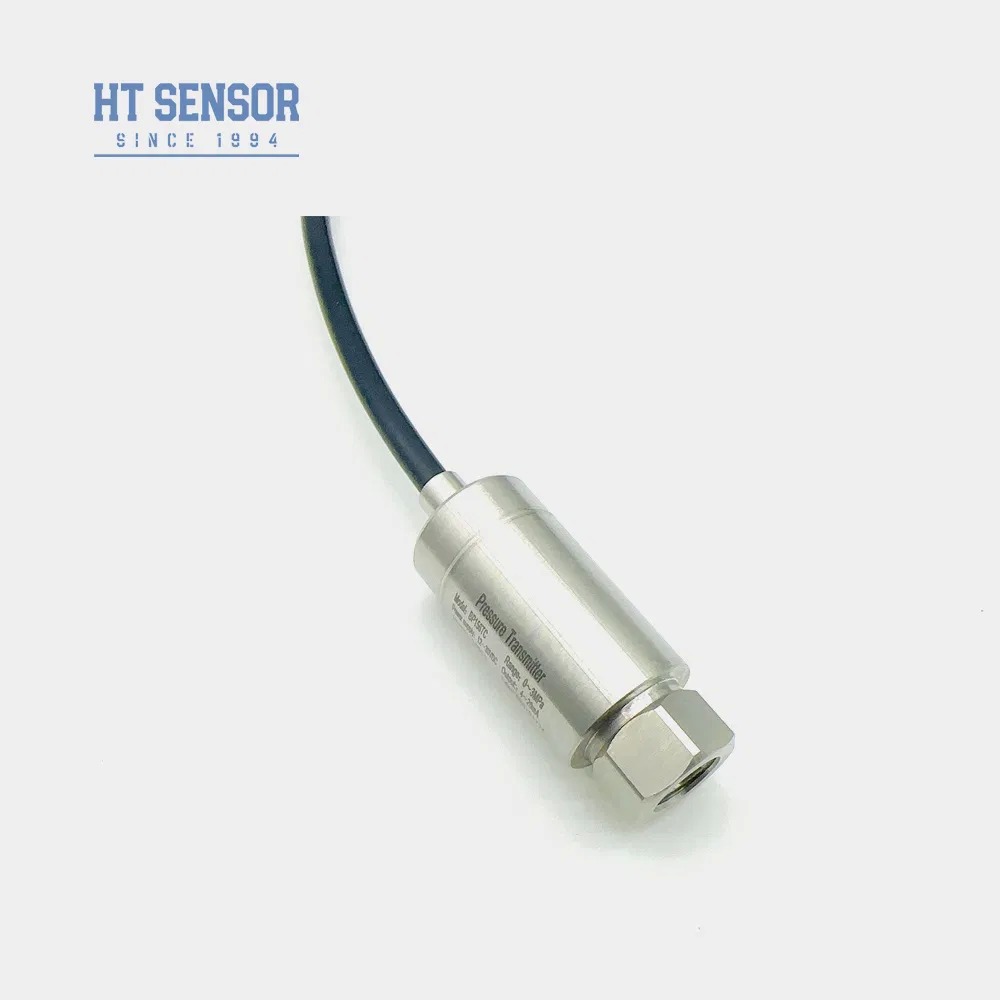

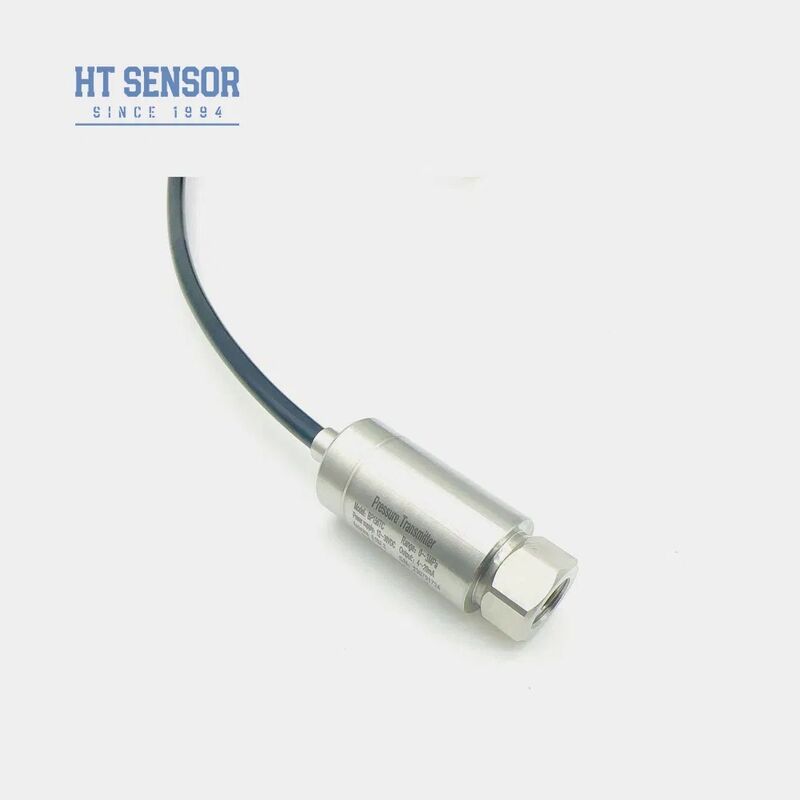

BP156 Druktransmitter
De BP156-drukzender is een kosteneffectieve oplossing die specifiek is ontwikkeld voor luchtcompressoren en koelapparatuur.Met de nieuwste technologie en een door ons bedrijf onafhankelijk ontwikkeld hoogwaardig zendercircuitDeze zender biedt compacte afmetingen, een sterke vochtbestendigheid en uitstekende anti-elektromagnetische interferentie.halffabricaten, en de eindproducten zorgen voor een stabiele en betrouwbare prestaties.
Productkenmerken
- Breed meetbereik met constructie van roestvrij staal
- Meerdere drukinterfaceconfiguraties beschikbaar
- Compact en licht ontwerp
- Verstelbare nul- en volskaalse kalibratie
- Hoge precisie met alle roestvrijstalen structuur
Toepassingen
- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- Toepassingen in de maritieme en luchtvaartindustrie
- Industriële processen, waaronder aardolie, chemie, metallurgie, energieopwekking en hydrologie
- Hydraulische en pneumatische besturingssystemen
Prestatieparameters
| Parameter | Specificatie |
|---|
| Meetbereik | 0kPa ~ 10kPa...5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10MPa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g, 55 Hz ~ 2 kHz |
| Huismateriaal | 304, 316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
Specificaties voor uitgangssignalen
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | | 3 draad |
0/1 tot en met 5 V
0/1 ~ 10V
0.5 tot en met 4,5 V | 5VDC | |
Voorbeelden van selectie
Informatie over bestellingen
Belangrijke tips voor het bestellen
- Zorg ervoor dat het gemeten medium compatibel is met de contactdelen van het product
- Explosiebestendige producten omvatten geen digitale beeldschermkoppen
- Voor zenders met LCD- of LED-scherm mag de stroomtoevoer niet lager zijn dan 20 VDC.
- Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
- Voor werktemperaturen onder -20oC, selecteer EPDM O-ring afdichting in plaats van Fluorrubber
- De standaardkabellengte is 1,5 m (polyethyleenmateriaal); indien nodig alternatieve materialen vermelden.
- Stel ons op de hoogte van speciale eisen, zoals sterke trillingen, slagkracht of elektromagnetische interferentie
Bestelgids
BP15X. Analoge drukzender.
| Code | Ontwerp van de structuur |
|---|
| 5 | Packard-prop |
| 6 | Verzegelde directe uitgangskabel 1,5 meter |
| 7 | Mini-Hirschmann-connector |
| 8 | Grote Hirschmann-connector |
| Code | Stroomvoorziening |
|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | andere |
| Code | Uitgangssignaal |
|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Drukverbinding |
|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | andere ((¢50.4 Flanke) |
| Code | Elektrische aansluiting |
|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel afgesloten stopcontact 1,5 meter |
| B4 | andere |
| Code | Druktype |
|---|
| G | Gewichtsdruk |
| Een | Absolute druk |
| S | Verzegelde referentiedruk |
Vaak gestelde vragen
Wat zijn de kenmerken van uw druk sensor zenders?
Hoge precisie, duurzaamheid en uitstekende prestaties.
Kan ik speciale specificaties aanpassen?
Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
Wat is uw productiecapaciteit?
Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
Wat is de typische levertijd?
5 tot 8 werkdagen voor standaardmodellen.
Wat zijn de prijzen van de producten?
Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
Wat is de garantie op uw producten?
Onze garantie is 24 maanden na verzending en ons after-sales team zal binnen 24 uur op uw vragen reageren.
