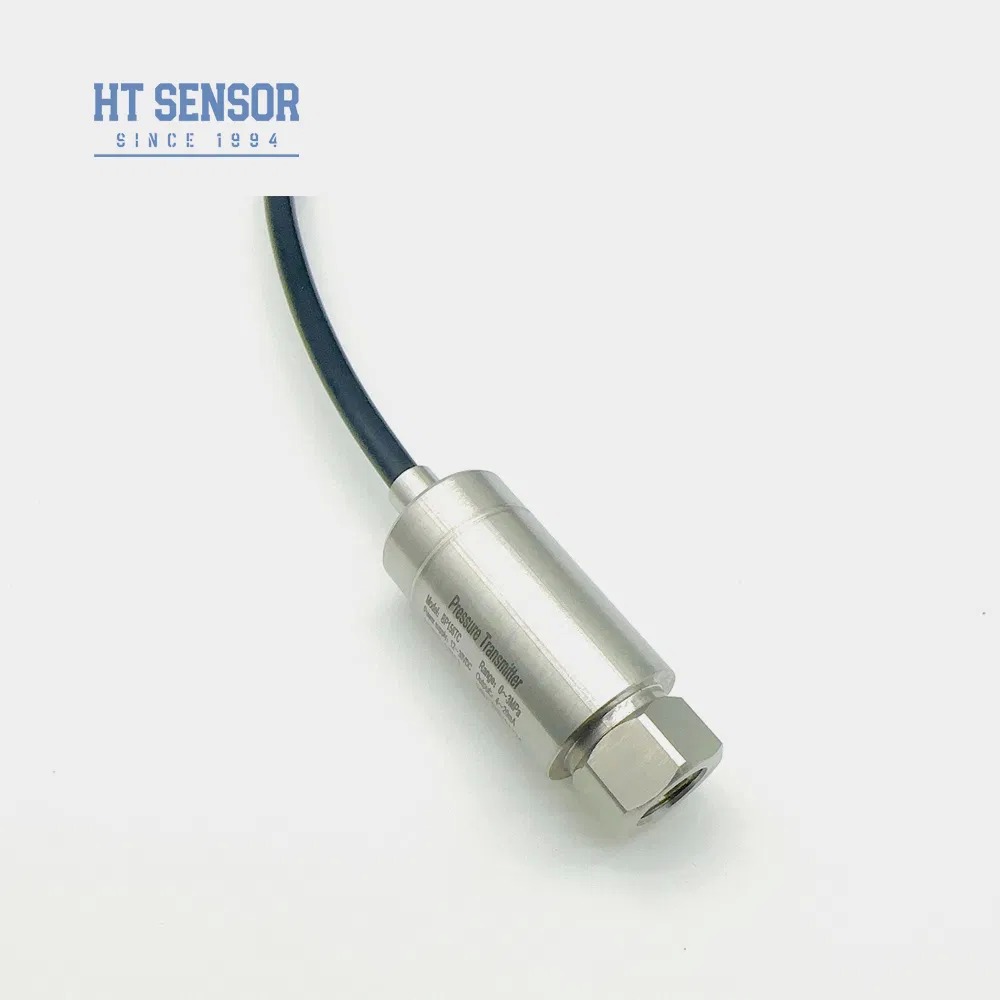

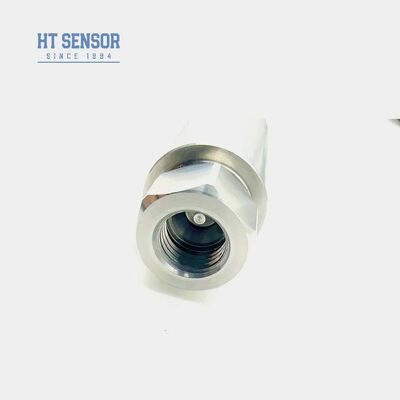

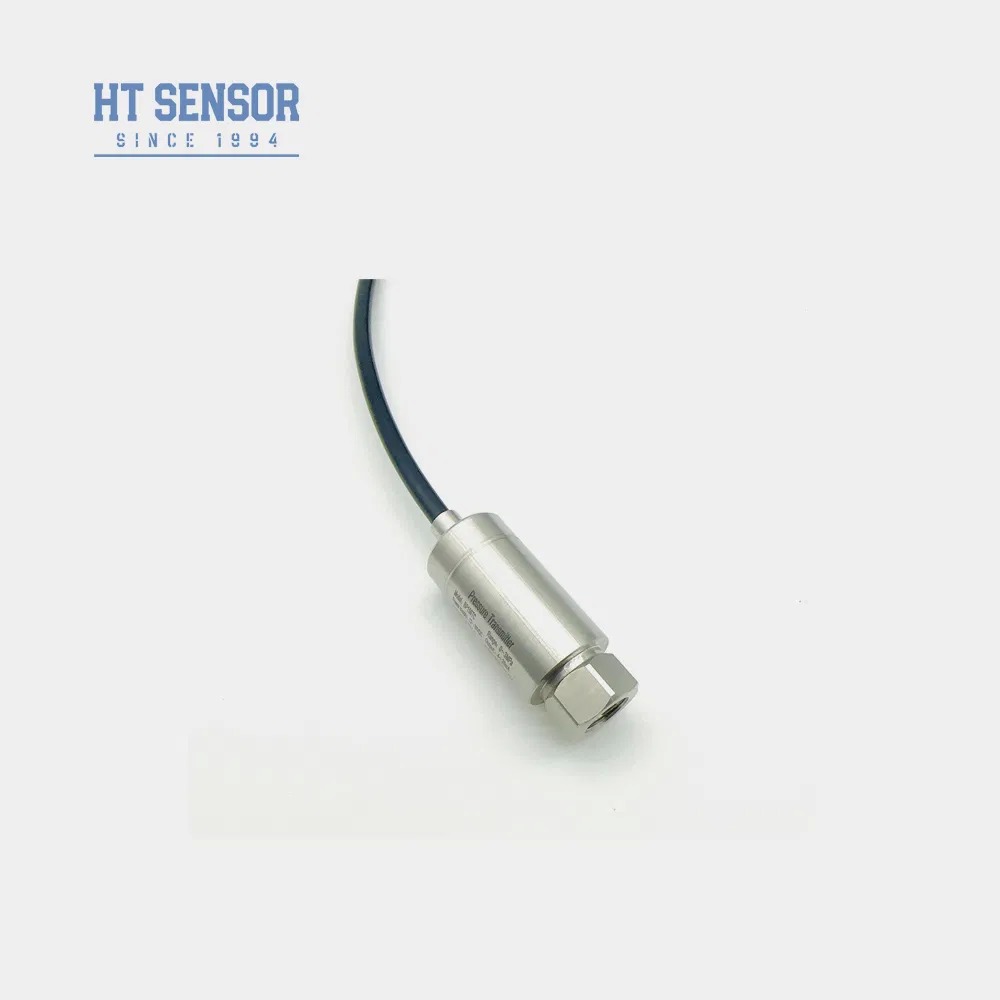

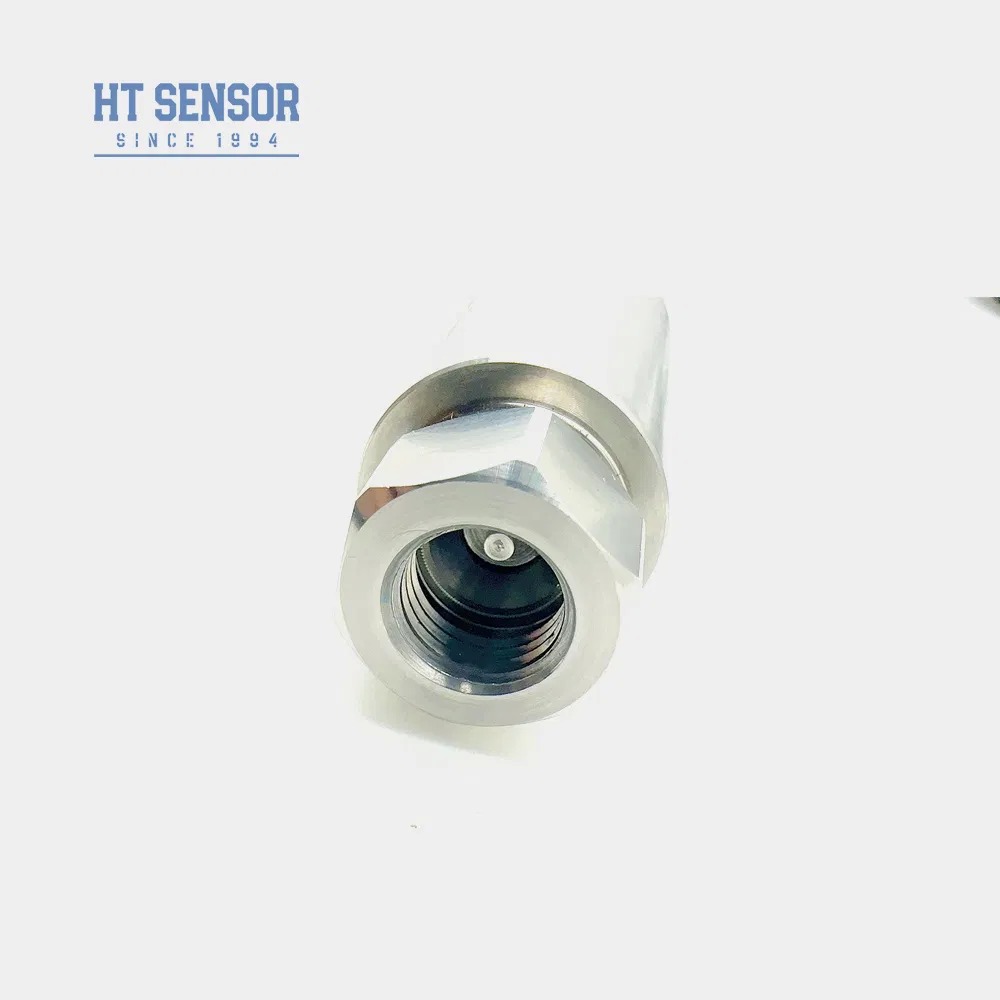

Hengtong 4-20mA Luchtdrukzender Silicium piezoresistieve druk sensor Industrieel
Product Details
| Model-NR.: | BP156 | Meetmedium: | Gas en vloeistof |
|---|---|---|---|
| Nauwkeurigheidsgraad: | 0,5% | Drukbereik: | 0 kPa~10 kPa...40 MPa |
| IP-classificatie: | ip65 | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Behuizingsmateriaal: | 304 | Compensatie Temp.: | 0-70℃ |
| Diafragma -materiaal: | 316L | Uitgangssignaal: | 4~20mA / 0,5-4,5V |
| Voedingsspanning: | 12 ~ 30 VDC / 5 VDC | Uitvoertype: | 2/3/4 draad |
| Gewicht: | ~ 0,25 kg | ||
| Markeren |
4-20mA luchtdrukzender,Silicon Piezoresistive Druk Sensor,industriële druksensor met garantie |
||
Product Description
- Breed meetbereik met roestvrijstalen constructie
- Meerdere configuraties voor drukaansluitingen beschikbaar
- Compact en lichtgewicht ontwerp voor eenvoudige installatie
- Hoge precisie met volledig roestvrijstalen structuur
- Instelbare nul- en volledige schaal kalibratie
- Drukmeting van niet-corrosieve gassen en vloeistoffen met behulp van 316L roestvrij staal
- Toepassingen in de scheepvaart- en luchtvaartindustrie
- Industriële procesbesturing in de petroleum-, chemische-, metallurgie-, energieopwekking- en hydrologie-industrie
- Hydraulische en pneumatische besturingssystemen
| Meetbereik | 0kPa ~ 10kPa…5MPa |
|---|---|
| Druktype | Relatieve Druk, Absolute Druk, Afgedichte Druk |
| Overbelastingscapaciteit | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid & Hysteresis | 0,02%F.S(Typ.) 0,05%F.S(Max.) |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typ.) ±0,2%F.S/Jaar(Max.) |
| Nulpunt Temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Volledige Schaal Temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequentierespons | 2,4Khz |
| Compensatietemperatuur | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trillingsbestendigheid | 10g,55Hz ~ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragma Materiaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveiligheidsklasse | Ex db IIC T6 Gb |
| Beschermingsklasse | IP65 |
| O-ring Afdichting | Fluorkubber |
| Gewicht | ~0,05kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC |
- Zorg ervoor dat het gemeten medium compatibel is met de contactmaterialen van het product
- Explosieveilige modellen bevatten geen digitale displaykoppen
- Zenders met LCD- of LED-display vereisen een voeding ≥20VDC
- Installeer bliksembeveiligingsapparaten en zorg voor een goede aarding voor een betrouwbare werking
- Selecteer voor bedrijfstemperaturen onder -20ºC een EPDM O-ring afdichting in plaats van fluorkubber
- De standaard kabellengte is 1,5 m (polyethyleen materiaal)
- Specificeer speciale vereisten voor trillingen, schokken of elektromagnetische interferentie
| Code | Omtreksconstructie |
|---|---|
| 5 | Packard stekker |
| 6 | Verzegelde Directe Uitgangskabel 1,5 meter |
| 7 | Mini Hirschmann Connector |
| 8 | Grote Hirschmann Connector |
(0-X)Kpa of MPa | X: Geeft het Werkelijke Meetbereik aan
| Code | Voeding |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Anders |
| Code | Uitgangssignaal |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
| Code | Drukaansluiting |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Anders(¢50.4 Flens) |
| Code | Elektrische Aansluiting |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel Verzegelde Uitgang 1,5 meter |
| B4 | Anders |
| Code | Druktype |
|---|---|
| G | Relatieve Druk |
| A | Absolute Druk |
| S | Afgedichte Referentiedruk |
Product Highlights
BP156 DruksensorDe BP156 druksensor is een kosteneffectieve oplossing die speciaal is ontworpen voor luchtcompressoren en koelapparatuur. Door geavanceerde technologie te combineren met ons eigen hoogwaardige zendercircuit, levert dit product uitzonderlijke betrouwbaarheid in veeleisende industriële ...
