Gedetailleerde informatie

Model-NR.:	BP93420-IIIQT	Meetmedium:	Lucht en vloeistof
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 10kpa... 100MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Langetermijnstabiliteit:	+-0,1% F.S./Jaar ((Type.)	Uitgangssignaal:	4-20mA/Hart/485
Meetbereik:	-100 kPa…0 kPa ~ 35 kPa…3,5 MPa	Overladen:	≤ 1,5 keer van het nominale bereik
Nauwkeurigheid @ 25ºC:	± 0,25% (typisch) ± 0,5% (maximaal)	Herhaalbaarheid en hysteresis:	0,02%FS (typ.) 0,05%FS (max.)
Temperatuurverschuiving tot nulpunt:	± 0,02%FS/ºC (≤100kpa) ± 0,01%FS/ºC (> 100 kpa)	Volledige temperatuurafwijking:	± 0,02%FS/ºC (≤100kpa) ± 0,01%FS/ºC (> 100 kpa)
Frequentierespons:	2.4kHz
Markeren:	Gemakkelijk te reinigen digitale druksensor , 4-20ma+Hart-spoeldrukzender , silicium druksensor met garantie

Productomschrijving

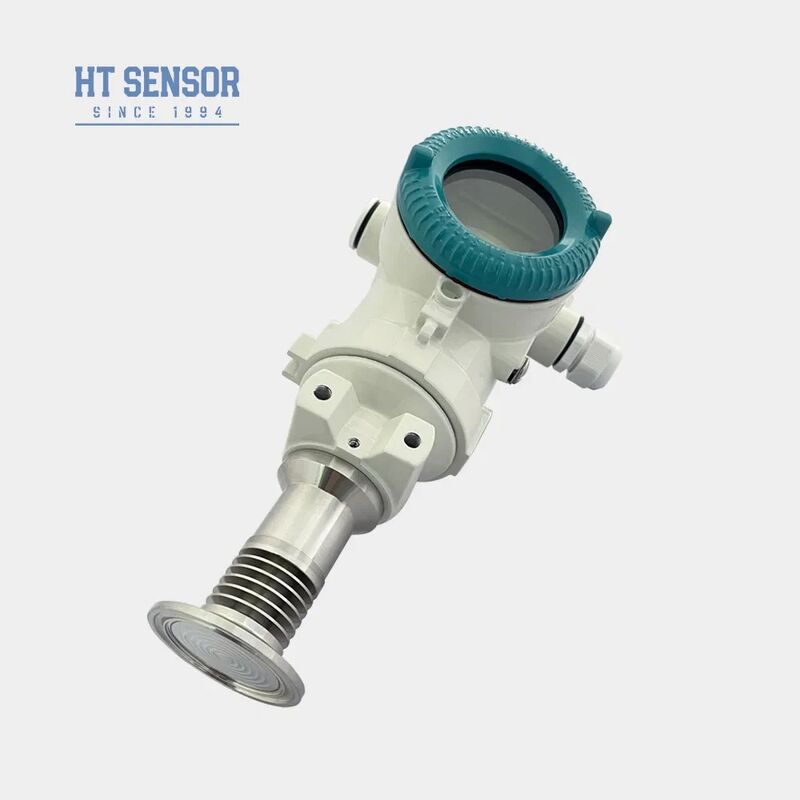

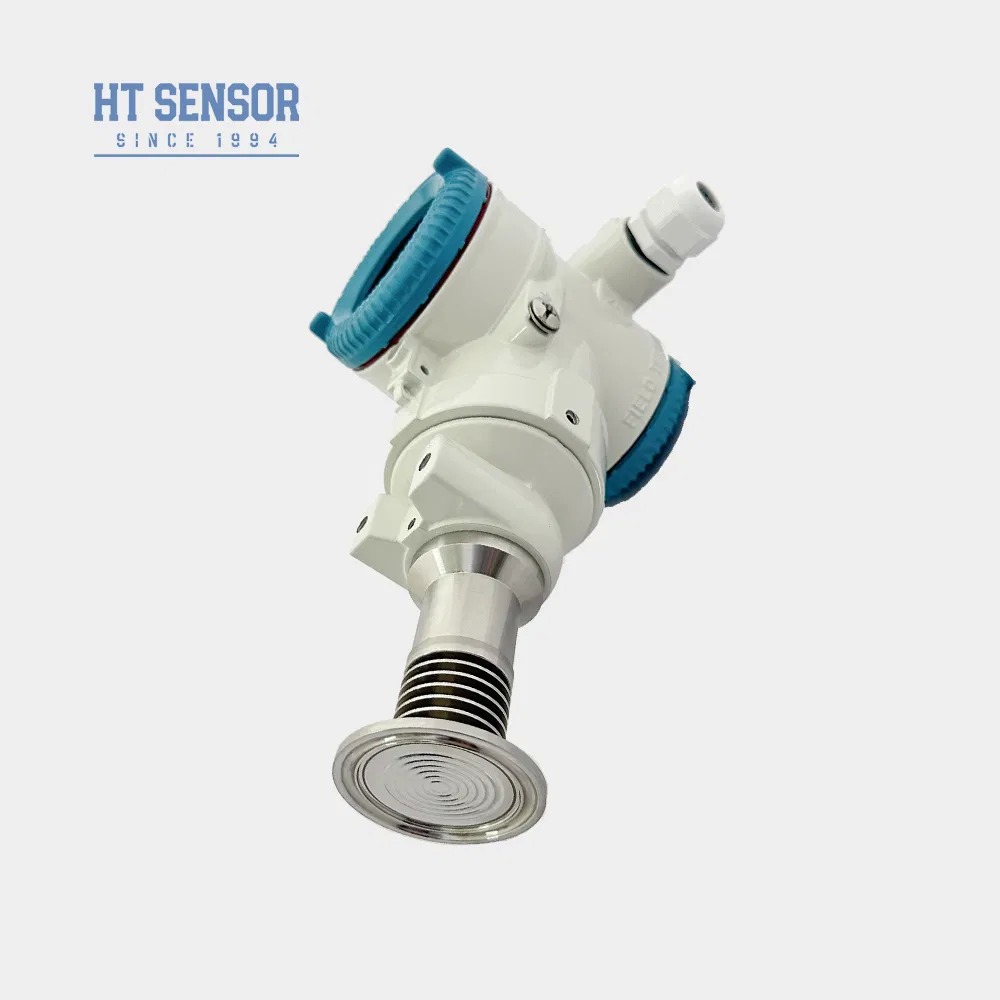

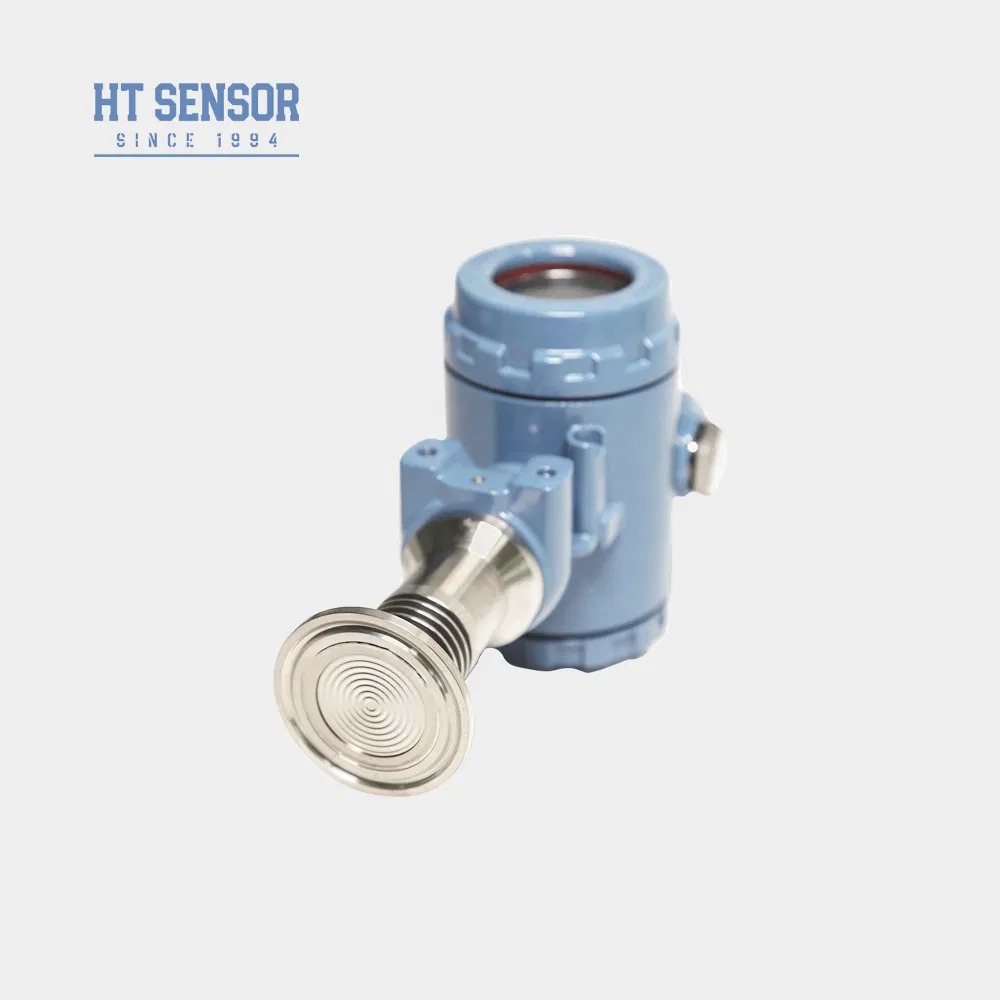

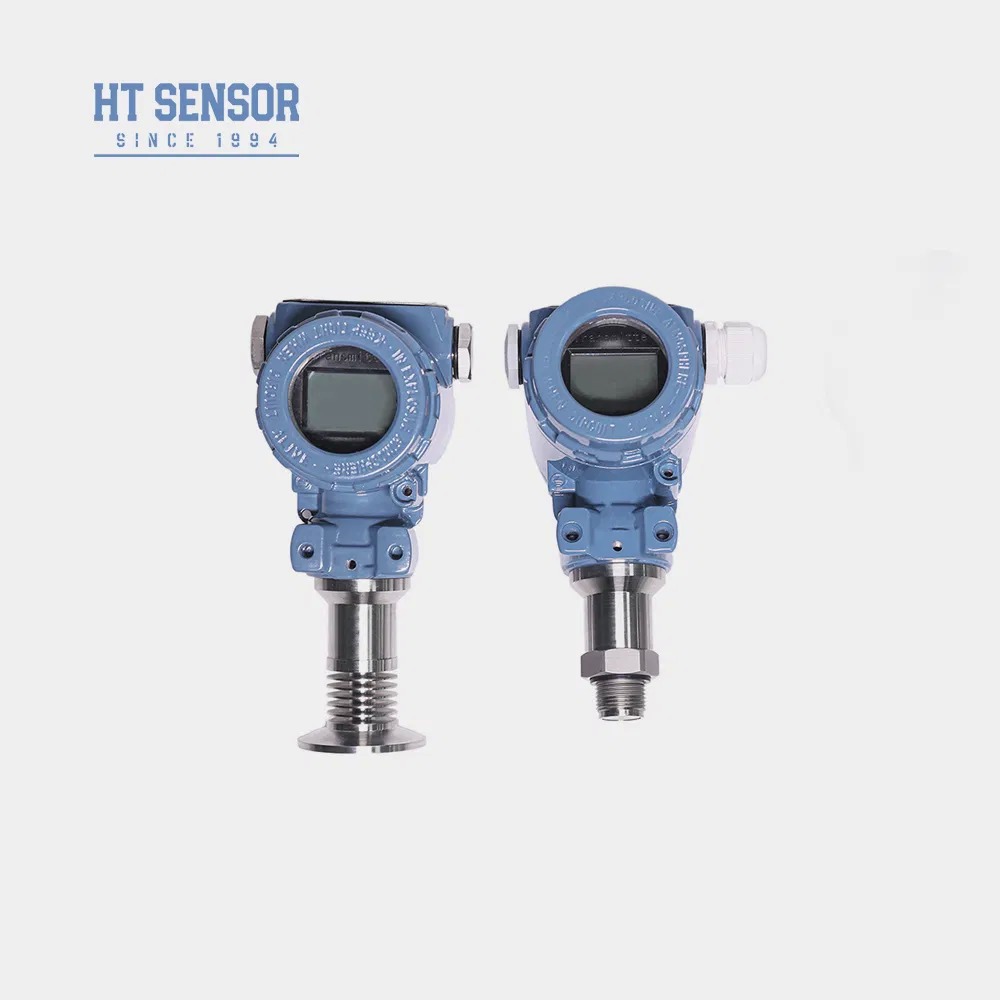

BP93420-IIIQT Hoogtemperatuur-spoeldruktransmitter

Baoji Hengtong hoge temperatuur spoeldruk sensor voor vloeistof testen toepassingen die hoge sanitaire omstandigheden.

Inleiding van het product

BP93420-IIIQT 1,5 mm klem voor de installatie van een grote hoogtemperatuurzender met diafragma met signaalverwerkingscircuit in een roestvrijstalen behuizing,omzetting van sensorsignalen in standaarduitgangssignalenDeze drukzender wordt hoofdzakelijk gebruikt in toepassingen waar hoge sanitaire omstandigheden vereist zijn, waardoor betrouwbare en nauwkeurige drukmetingen in hygiënische omgevingen worden gewaarborgd.

Productkenmerken

Verscheidene drukinterface-opties
met een gewicht van niet meer dan 10 kg
Hoge nauwkeurigheid met volledig roestvrij stalen structuur
Makkelijk schoon te maken ontwerp

Toepassingen

Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
Ideaal voor milieubescherming en chemische industrie
Gebruikt in de maritieme en luchtvaartindustrie
Goed geschikt voor de medische, biofarmaceutische en voedselhygiëne-industrie

Prestatieparameters

Meetbereik	- 100kPa... 0kPa ~ 35kPa... 3.5MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid en hysteresis	0.02% F.S. (Type) 0.05% F.S. (Max.)
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Frequentie-respons	2.4Khz
Compensatietemperatuur	0-70oC ((≤10mpa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10 g,55 Hz ~ 2 kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 1 kg

Specificaties voor uitgangssignalen

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V	5VDC
RS485 communicatieprotocol	3.6 ~ 30V / batterij	4 draden

Bestelgids

BP93420XX.

Code	Ontwerp van de structuur
IB	Algemene druktransmitter
IX	Toon druktransmitter
IE	Schokbestendige luchtvaartdrukzender
IIC/III	Industrial General/ Display Druktransmitter
Indien	Vochtdichte drukzender
IIE/IIIE	Algemene/displaydruktransmitter
IN	Airconditioning speciale drukzender
IC	Hoogtemperatuurdruktransmitter
IQ/IQT	Grote diafragma/hoogtemperatuurdruktransmitter

Meetbereik: -100kPa...0kPa ~ 35kPa...3,5MPa
(0-X) Kpa of MPa.

Code	Stroomvoorziening
D1	24VDC
D2	5VDC
D3	andere

Code	Uitgangssignaal
S1	4~20mADC
S2	1 ~ 5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Code	Elektrische aansluiting
B1	Hirschmann
B2	PG7 Plug
B3	Afgesloten kabeluitgang
B4	2088 Industriële behuizing
B5	2088 Industriële behuizing met display
B6	andere

Code	Druktype
G	Gewichtsdruk
Een	Absolute druk
S	Verzegelde referentiedruk

Tips voor het bestellen

Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20VDC.
Om een betrouwbare werking te garanderen, moeten op de locatie bliksembeschermingsapparaten worden geïnstalleerd en moet een goede aarding worden gewaarborgd.
Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20oC tot 250oC. Voor temperaturen onder -20oC moet u kiezen voor een EPDM-O-ringdicht.
De standaard lengte van de kabel is 1,5 m, verkrijgbaar in drie materialen.
Voor bijzondere eisen zoals sterke trillingen, onmiddellijke slagkracht of sterke elektromagnetische interferentie, wordt in de bestelling aangegeven.

Vaak gestelde vragen

Wat zijn de kenmerken van uw druk sensor zenders?

Hoge precisie, duurzaamheid en uitstekende prestaties.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.

Wat is de typische levertijd?

5 tot 8 werkdagen voor standaardmodellen.

Wat zijn de prijzen van de producten?

Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.

Wat is de garantie op uw producten?

Onze garantie is 24 maanden na verzending en onze after-sales zal binnen 24 uur reageren op uw vragen.
