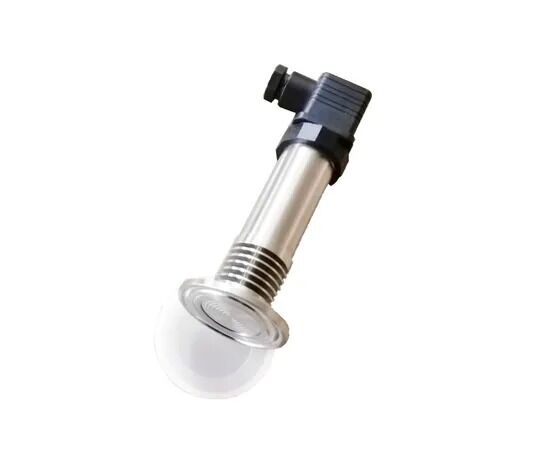

1.5" Klem voor het installeren van een groot diafragma, een hoge temperatuur, een druktransmitter, een druksensor
Brand Name:
HT SENSOR
Model Number:
BP93420-IQT
Place of Origin:
Baoji, China.
Certification:
ISO9001
Minimum Order Quantity:
1
Price:
48
Product Details
| Model-NR.: | BP93420-IQT | Nauwkeurigheidsgraad: | 0,5% |
|---|---|---|---|
| Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Behuizingsmateriaal: | 304S.S. |
| Meetbereik: | 0~35Kpa…~3,5MPa | Overbelastingscapaciteit: | ≤ 1,5 keer van het nominale bereik |
| Bedrijfstemperatuur: | -20ºC ~ 80ºC | Opslagtemperatuur: | -40ºC ~ 120ºC |
| Diafragma -materiaal: | 316L | Uitgangssignaal: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4.5V, RS485 |
| Markeren |
1.5 inch klemdruk sensor,Hoogtemperatuurdruktransmitter,grote diafragma silicium sensor |
||
Product Description

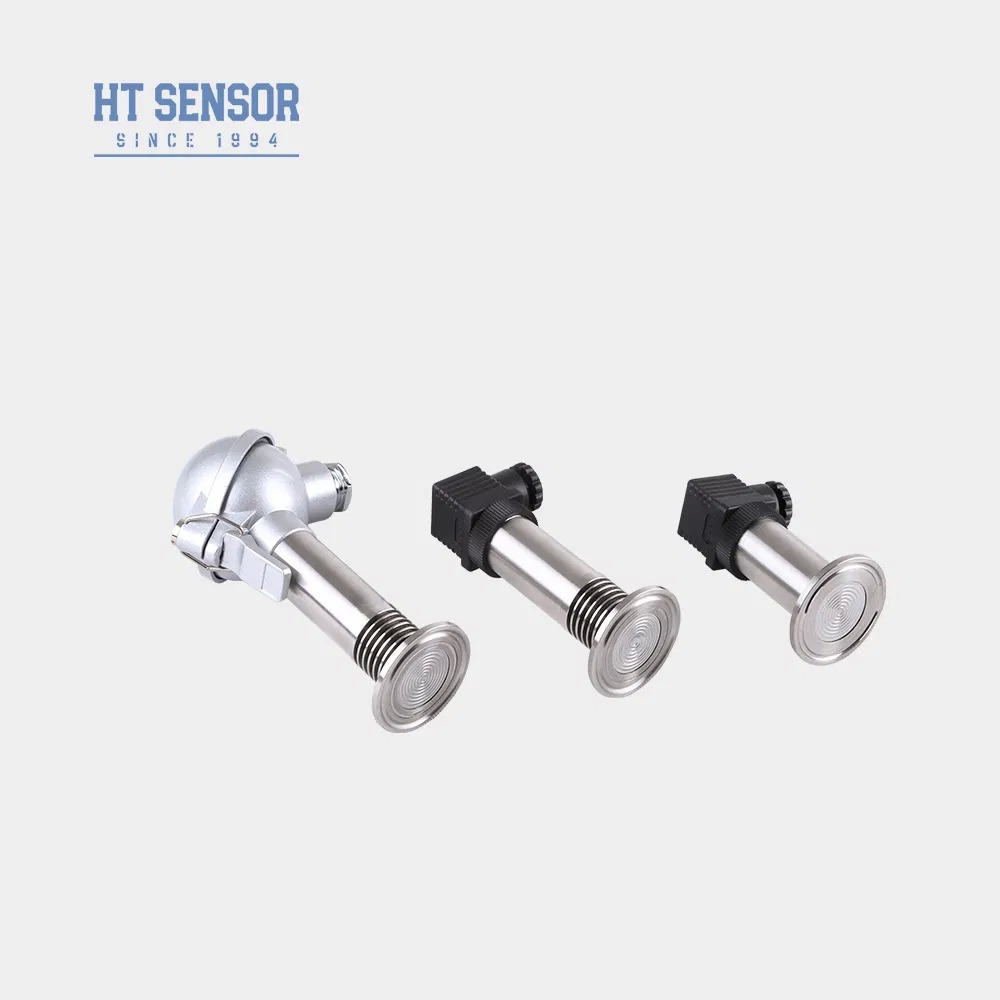

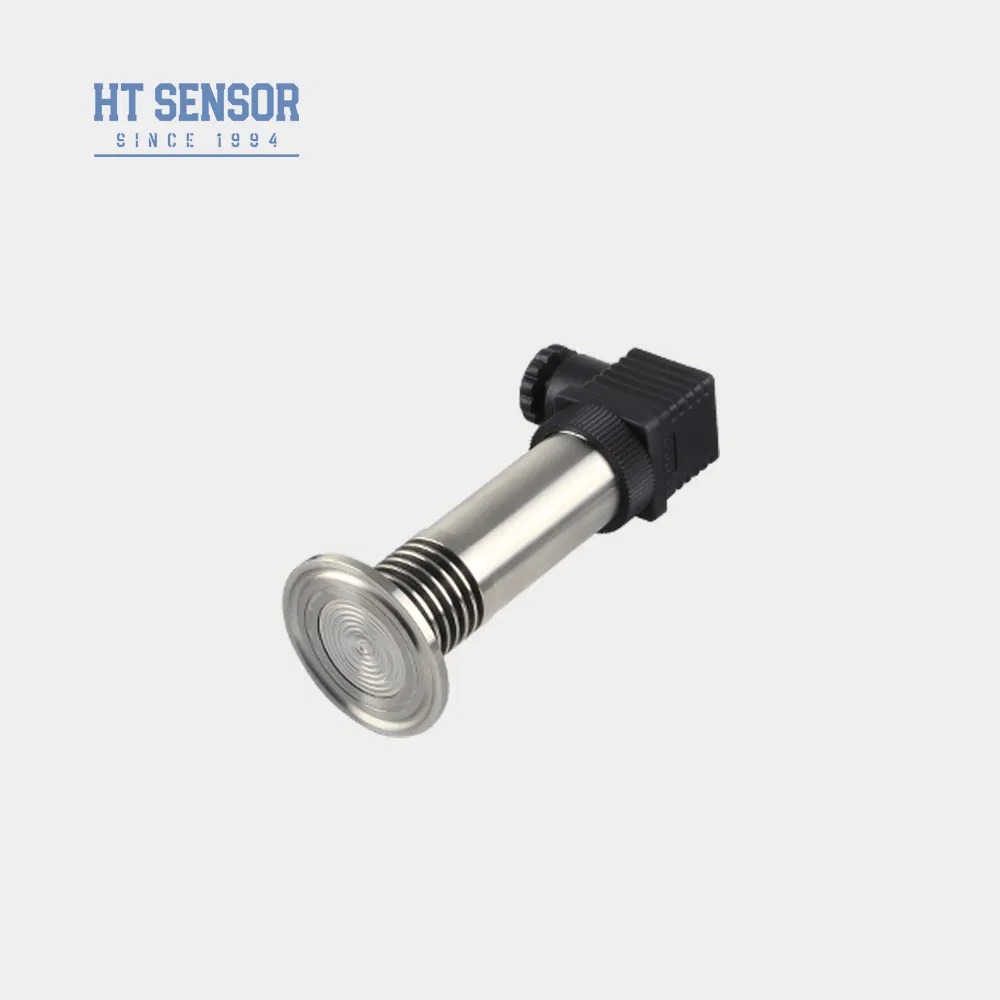

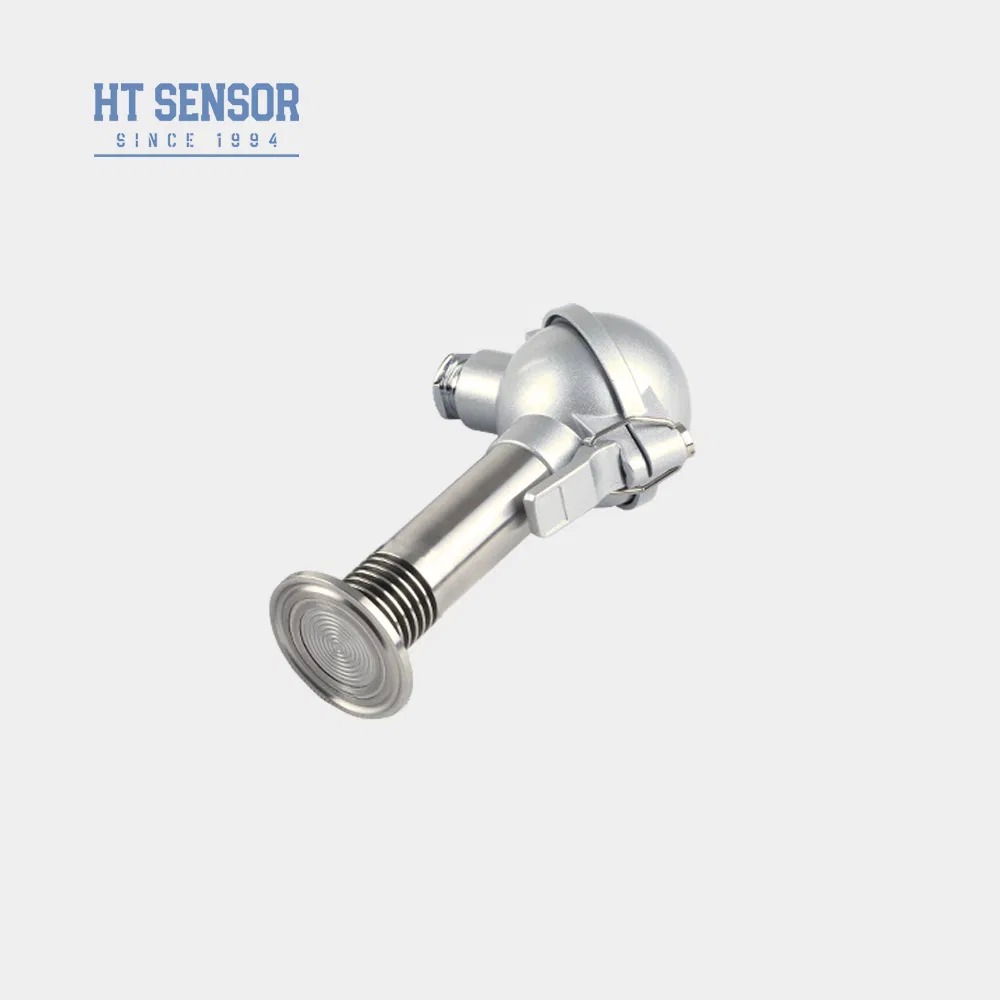

1,5" klem voor installatie van grootmembraan druksensor voor hoge temperatuurniveaudruktransmitter
BP93420-IQ druktransmitter
Productintroductie
BP93420-IQT 1,5 mm klem voor installatie van grootmembraan hogetemperatuurtransmitter. Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizing en zet het sensorsignaal om in een standaard uitgangssignaal. Deze druktransmitter wordt voornamelijk gebruikt op plaatsen waar hoge hygiënische omstandigheden vereist zijn, waardoor betrouwbare en nauwkeurige drukmetingen in hygiënische omgevingen worden gegarandeerd.
Producteigenschappen
- Verschillende drukinterface-opties
- Ontworpen voor hygiënische toepassingen om middelgrote kalkaanslag te voorkomen
- Hoge nauwkeurigheid met een volledig roestvrijstalen structuur
- Gemakkelijk schoon te maken
Toepassingen
- Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
- Ideaal voor milieubescherming en chemische industrie
- Gebruikt in de maritieme en luchtvaartindustrie
- Zeer geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëne-industrie
Prestatieparameters
| Meetbereik | 0~35Kpa…~3,5MPa |
|---|---|
| Druktype | Manometerdruk, absolute druk, afgedichte druk |
| Overbelasting | ≤ 1,5 maal het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 0,1%FS |
| Hysterese | 0,1%FS |
| Stabiliteit op lange termijn | ±0,1%FS/jaar (typisch) ±0,2%FS/jaar (maximum) |
| Nulpunttemperatuurafwijking | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Temperatuurafwijking op volledige schaal | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Frequentierespons | 2,4 Khz |
| Compensatie temperatuur | -20-70ºC (≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trillingen | 10 g, 55 Hz ~ 2 kHz |
| Behuizingsmateriaal | 304.316L |
| Diafragmamateriaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveilige beoordeling | Ex ia IIC T6 Ga |
| Beschermingsgraad | IP65 |
| Gewicht | ~0,55 kg |
Specificaties uitgangssignaal
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5VDC | |
| RS485-communicatieprotocol | 3,6 ~ 30 V / batterij | 4 draads |
Selectie voorbeelden
Bestelgids
BP93420XX Druktransmitter
Overzicht constructie
| IB | Algemene druktransmitter |
|---|---|
| IX | Druktransmitter weergeven |
| D.W.Z | Schokbestendige luchtvaartdruktransmitter |
| IIC/III | Industriële algemene/displaydruktransmitter |
| ALS | Vochtbestendige druktransmitter |
| IIE/IIIE | Algemeen/display druktransmitter |
| IN | Speciale druktransmitter voor airconditioning |
| IC | Druktransmitter voor hoge temperaturen |
| IQ/IQT | Grootmembraan/druktransmitter voor hoge temperaturen |
Meetbereik
-100 kPa…0 kPa ~ 35 kPa…3,5 MPa
(0-X)Kpa of MPa | X: Geeft het werkelijke meetbereik aan
Voeding
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Ander |
Uitgangssignaal
| S1 | 4~20 mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10 mADC |
| S5 | 0~20 mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5 VDC |
Elektrische aansluiting
| B1 | Hirschmann |
| B2 | PG7-stekker |
| B3 | Afgedichte kabeluitgang |
| B4 | 2088 Industriële behuizing |

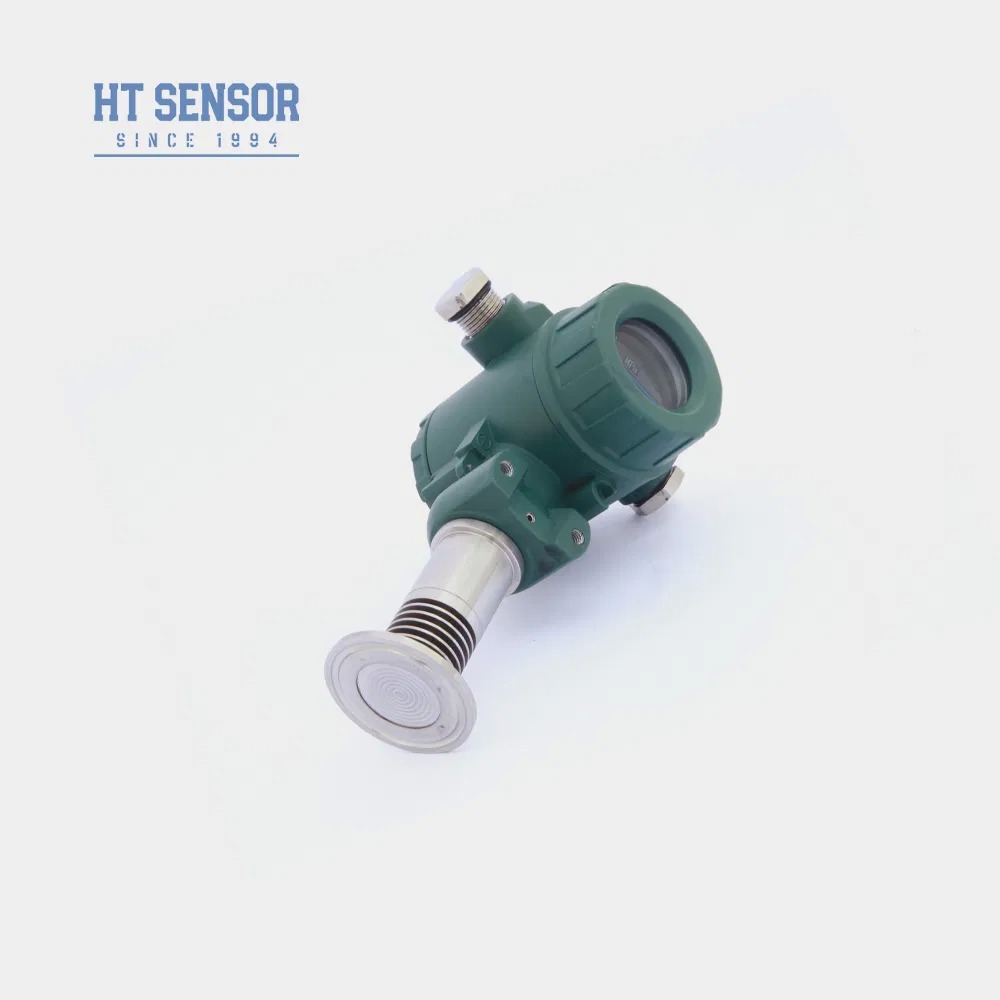

| B5 | 2088 Industriële behuizing met display |
| B6 | Ander |
Druktype
| G | Meterdruk |
| A | Absolute druk |
| S | Verzegelde referentiedruk |
Besteltips
- Zorg er bij de keuze van het product voor dat het te meten medium compatibel is met de contactdelen van het product.
- Houd er bij het plaatsen van een bestelling rekening mee dat explosieveilige producten geen digitale displaykoppen bevatten.
- Bij het bestellen van zenders met een LCD- of LED-displaykop mag de voeding voor de zender niet lager zijn dan 20VDC.
- Om een betrouwbare werking van het product te garanderen, wordt gebruikers aanbevolen bliksembeveiligingsapparatuur ter plaatse te installeren en ervoor te zorgen dat het product en de voeding op betrouwbare wijze zijn geaard.
- Het nominale werktemperatuurbereik van de Fluoro-rubberen O-ring is -20ºC tot 250ºC. Wanneer de bedrijfstemperatuur van het product lager is dan -20ºC, is het noodzakelijk om een EPDM O-ringafdichting te kiezen.
- De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd wordt deze geleverd met polyethyleen kabelmateriaal. Als u een ander kabelmateriaal nodig heeft, geef dit dan bij de bestelling aan.
- Voor speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequentie-interferentie, dient u ons bedrijf te informeren en deze bij de bestelling te specificeren.
Bedrijfsinformatie
Veelgestelde vragen
Vraag: Wat zijn de kenmerken van uw druksensorzenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
Vraag: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.
Vraag: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsplanning te garanderen.
Vraag: Wat is de typische levertijd?
A: 5~8 werkdagen voor standaardmodellen. Op maat gemaakte producten kunnen variëren.
Vraag: Hoe zijn de producten geprijsd? Eventuele kortingen?
A: Concurrerende prijzen met kortingen voor bulkbestellingen of langetermijnpartners.
Vraag: Wat is de garantie van uw producten? En after-sales service?
A: Onze garantieperiode bedraagt 24 maanden na verzending, en onze after-sales zal binnen 24 uur reageren op uw vragen. Instructie op afstand via een pc-netwerk is altijd beschikbaar.
