Gedetailleerde informatie

Model-NR.:	BP93420-IQ	Meetmedium:	Lucht en vloeistof
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 10kpa... 100MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	304S.S.	Gewicht:	~ 0,3 kg
Meetbereik:	0~35Kpa…~35MPa	Overladen:	≤ 1,5 keer van het nominale bereik
Nauwkeurigheid @ 25ºC:	± 0,25% (typisch) ± 0,5% (maximaal)	Herhaalbaarheid:	0.1%FS
Langetermijnstabiliteit:	± 0,1%FS/jaar (typisch) ± 0,2%FS/jaar (maximaal)	Bedrijfstemperatuur:	-20ºC ~ 80ºC
Diafragma -materiaal:	316L
Markeren:	1.5 mm klemdrukomvormer , grote diafragma-niveauzender , silicium druksensor met garantie

Productomschrijving

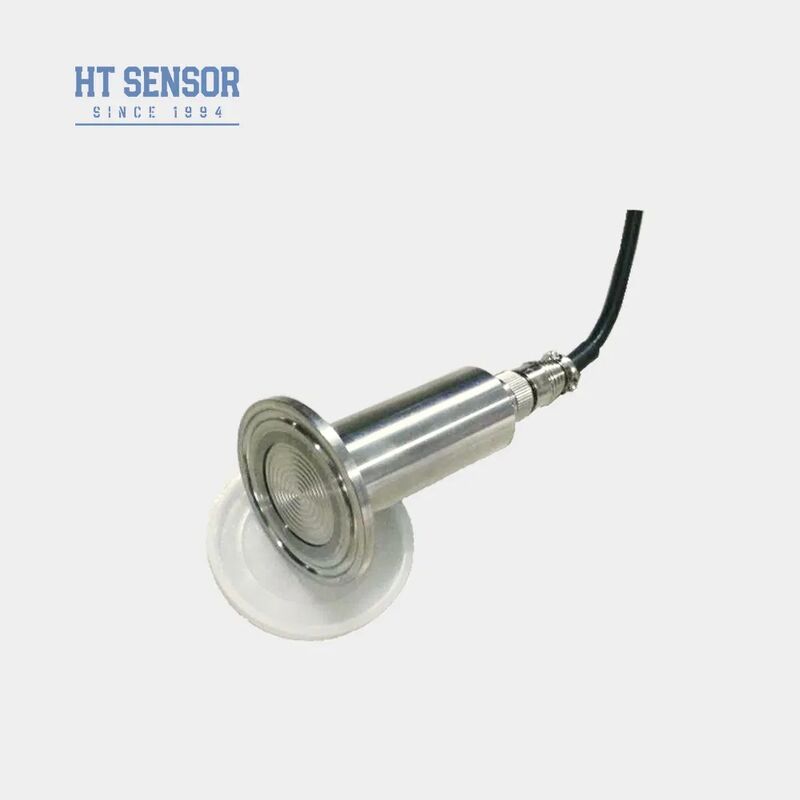

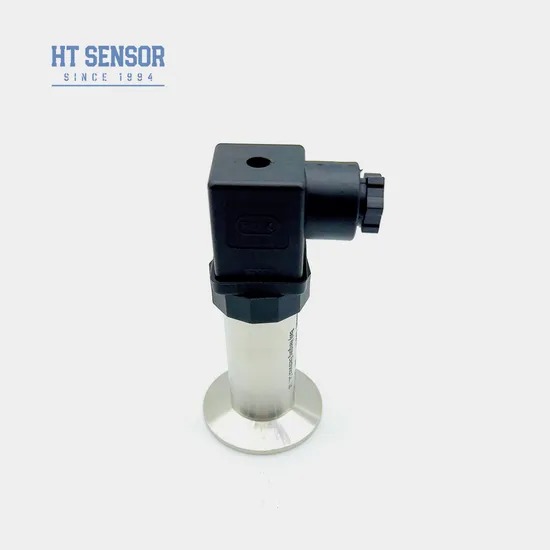

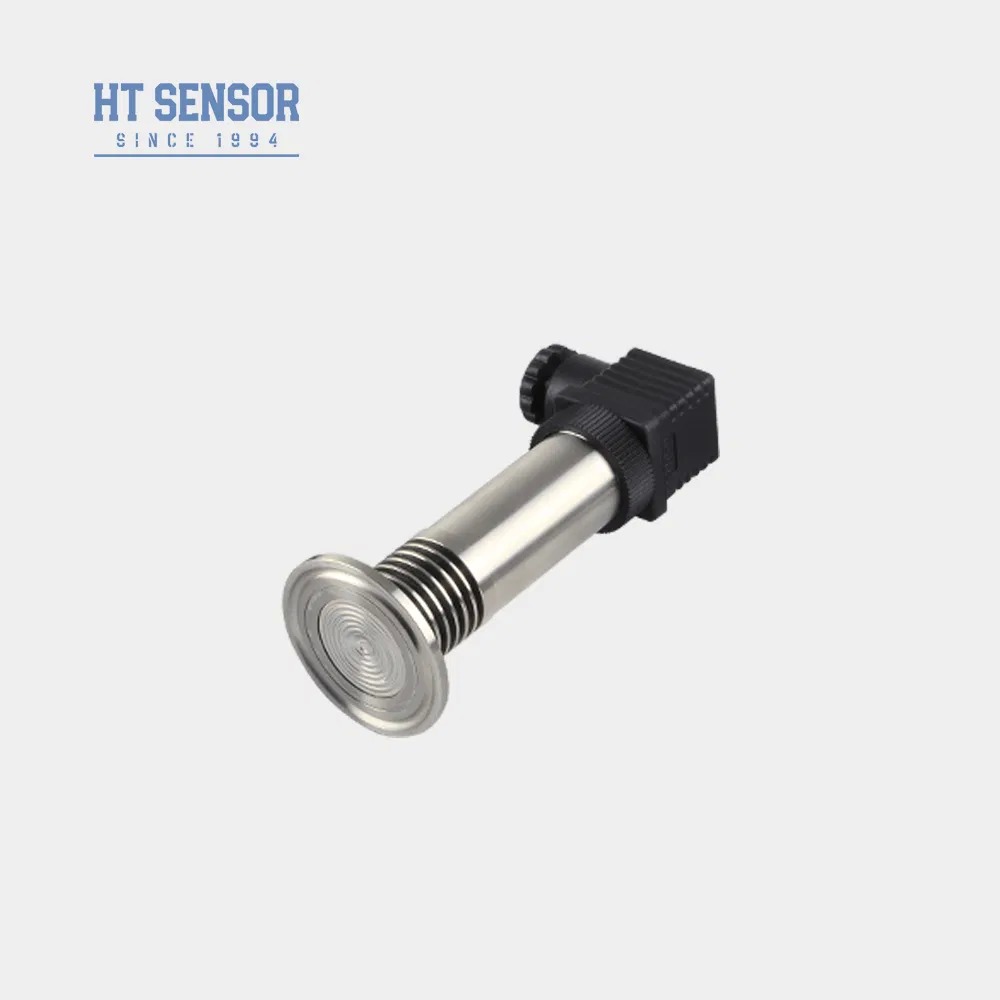

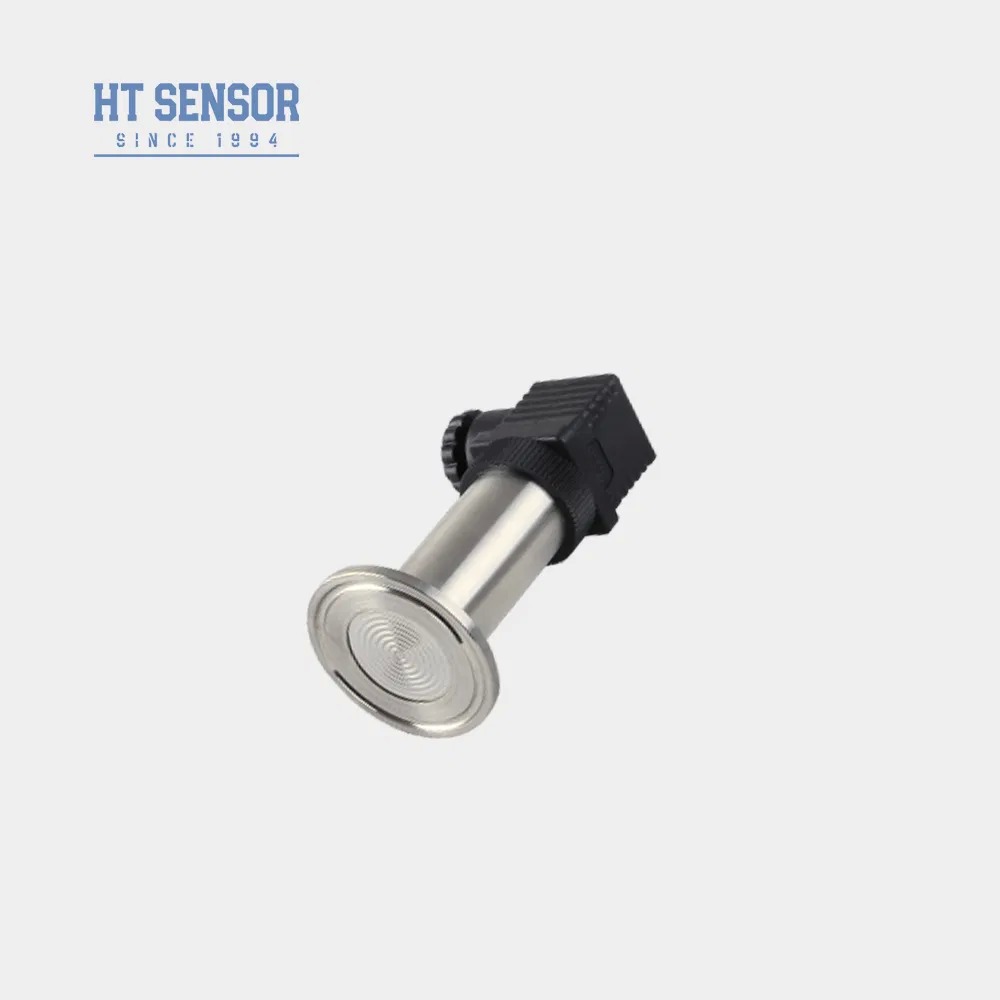

BP93420-IQ druktransmitter met 1,5 mm klem en grote diafragmasensor

De BP93420-IQ-drukzender beschikt over een signaalverwerkingscircuit in roestvrij staal, dat sensorsignalen omzet in standaard uitgangssignalen.ontworpen voor toepassingen waarbij hoge hygiënische voorwaarden vereist zijn, zorgt deze zender voor betrouwbare en nauwkeurige drukmetingen in hygiënische omgevingen.

Productkenmerken

Opties voor meerdere drukinterfaces
speciaal ontworpen voor hygiënische toepassingen ter voorkoming van middelmatige schaling
Hoge nauwkeurigheid met volledig roestvrij staalconstructie
Makkelijk schoon te maken ontwerp

Toepassingen

Meting van niet-corrosieve gassen en vloeistoffen met 316L-compatibiliteit
Milieubescherming en chemische industrie
Maritieme en luchtvaartsector
Medische, biofarmaceutische en voedselhygiëne industrieën

Prestatieparameters

Meetbereik	0~35Kpa...~35MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	00,1% FS
Hysteresis	00,1% FS
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Frequentie-respons	2.4Khz
Compensatietemperatuur	-20-70oC (≤10mpa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10 g,55 Hz ~ 2 kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,3 kg

Specificaties voor uitgangssignalen

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V	5VDC
RS485 communicatieprotocol	3.6 ~ 30V / batterij	4 draden

Voorbeelden van selectie

Bestelgids

BP93420XX.

Code	Ontwerp van de structuur
IB	Algemene druktransmitter
IX	Toon druktransmitter
IE	Schokbestendige luchtvaartdrukzender
IIC/III	Industrial General/ Display Druktransmitter
Indien	Vochtdichte drukzender
IIE/IIIE	Algemene/displaydruktransmitter
IN	Airconditioning speciale drukzender
IC	Hoogtemperatuurdruktransmitter
IQ/IQT	Grote diafragma/hoogtemperatuurdruktransmitter

Meetbereik

- 100kPa... 0kPa ~ 35kPa... 3.5MPa
(0-X) Kpa of MPa.

Code	Stroomvoorziening
D1	24VDC
D2	5VDC
D3	andere

Code	Uitgangssignaal
S1	4~20mADC
S2	1 ~ 5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Code	Elektrische aansluiting
B1	Hirschmann
B2	PG7 Plug
B3	Afgesloten kabeluitgang
B4	2088 Industriële behuizing
B5	2088 Industriële behuizing met display
B6	andere

Code	Druktype
G	Gewichtsdruk
Een	Absolute druk
S	Verzegelde referentiedruk

Informatie over bestellingen

Zorg ervoor dat het gemeten medium compatibel is met de contactdelen van het product
Explosiebestendige producten omvatten geen digitale beeldschermkoppen
Voor zenders met LCD- of LED-scherm mag de stroomtoevoer niet lager zijn dan 20 VDC.
Installeer bliksembeschermingsapparatuur en zorg voor betrouwbare aarding
O-ring van fluorrubber met een temperatuur van -20 °C tot 250 °C. Voor temperaturen onder -20 °C selecteer EPDM-O-ringdichtheid
De standaard lengte van de kabel is 1,5 m (drie materialenopties beschikbaar)
Specificeer bijzondere eisen (trillingen, schokken, elektromagnetische interferentie) in uw bestelling

Bedrijfsinformatie

Vaak gestelde vragen

V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, in staat om grootschalige bestellingen te verwerken.

V: Wat is de typische levertijd?

A: 5-8 werkdagen voor standaardmodellen.

V: Hoe worden de producten geprijsd?

A: Concurrerende prijzen met kortingen voor bulkorders en langetermijnpartnerschappen.

V: Wat is de garantie van uw producten? En naverkoopservice?

A: 24 maanden garantie na verzending.
