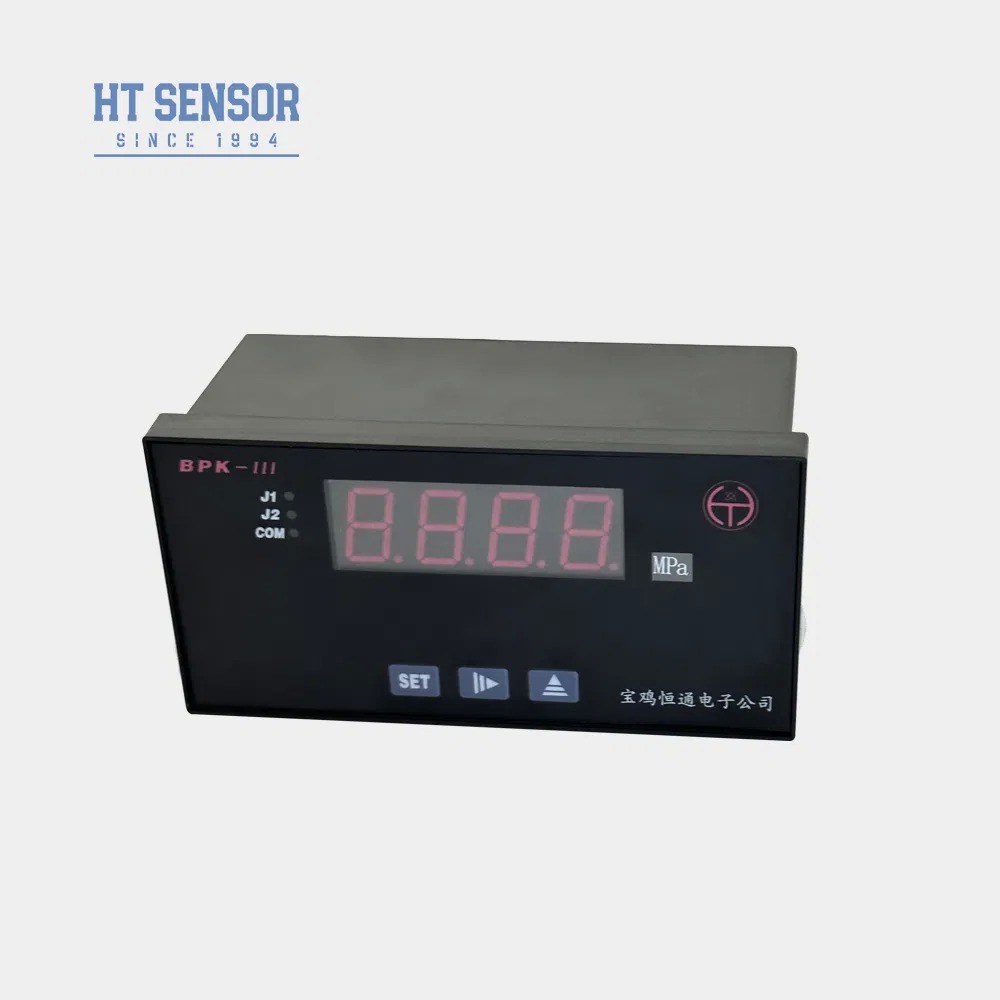

BPK-IV-drukmeter/schakelaar
Zwarte plastic beeldschermen met regelaarfunctionaliteit voor industriële instrumenten.
Productoverzicht
De BPK-IV-serie besturingsapparaten combineren weergave-, besturings- en transmissietoepassingen voor verschillende automatische besturingstoepassingen in industriële omgevingen.
Belangrijkste kenmerken
- Meerdere invoersignaalopties, met inbegrip van RTD, thermocouple en standaardsignalen
- Kalibratie van het beeldschermbereik voor niet-lineaire signalen en mogelijkheid tot het instellen van lineaire signalen
- geïsoleerde zenduitgang met een resolutie van 12 bits en een verstelbaar bereik
- Twee relais-uitgangen die kunnen worden geconfigureerd voor alarmacties hoog/laag, hoog/hoog-hoog of laag/laag-laag
Technische specificaties
Stroomvoorziening:220VAC / 24VDC (± 10%)
Operatieomgeving:Omgevingstemperatuur 0~50°C; relatieve luchtvochtigheid ≤85%; niet-corrosieve gasomgeving
Invoersignaalparameters
| Invoersignaalcode |
Invoersignaal |
Afbeeldingsomvang |
Resolutie |
Precisie |
Invoerimpedantie |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100K. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100K. |
| 04 | B TC | 350 tot 1800°C | 1°C | 00,2% | 100K. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100K. |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600 °C | 0.1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50°C tot 150°C | 0.1°C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω afstandsdruk | Aanpasbaar van -1999 tot 9999 | 16 bit A/D-monster | 00,2% | (0,2 mA) |
| 11 | 0~75 mV stroomverdeler | | | 00,1% | 100K. |
| 12 | 0 ~ 30 mV | | | 00,1% | 100K. |
| 13 | Standaardsignaal van 0 tot 5 V | | | 00,1% | 100K. |
| 14 | Standaardsignaal van 1 tot 5 V | | | 00,1% | 100K. |
| 15 | 0~10V standaardsignaal | | | 00,1% | 100K. |
| 16 | 0~10 mA standaardsignaal | | | 00,1% | 20Ω |
| 17 | 0~20 mA standaardsignaal | | | 00,1% | 20Ω |
| 18 | Standaardsignaal van 4 tot 20 mA | | | 00,1% | 20Ω |
Analoogstroomuitgang
| Uitgangssignaal verzenden |
Huidige output |
Toepassingsgebied |
Geïsoleerde spanning |
Maximale resolutie |
Precisie |
Vervoervermogen |
Opencircuitspanning |
| 00 | 4 ~ 20 mA | Gegevens binnen het bereik verzenden naar standaardstroomsignaal | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20 mA | | | | | |
Dit product wordt vervaardigd met uitgangsstroomsignalen van 4~20 mA of 0~20 mA.Op maat gemaakte bestellingen zijn beschikbaar of gebruikers kunnen externe weerstanden (250Ω of 500Ω) aansluiten voor 1~5V, 0~5V of 0~10V spanningsomzetting (de precisie van de weerstand heeft een directe invloed op de nauwkeurigheid van de uitgangsspanning).
Specificaties voor de relaisuitgang
| Spanning |
Maximale stroom (weerstandsbelasting) |
Maximale stroom (inductiebelasting) |
Levensduur van de relais |
| 250 V/120 V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100.000 cycli |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48 V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Aanvullende kenmerken
- Externe DC24V/30mA-stroomvoorziening voor de werking van de zender
- Automatische temperatuurscompensatie voor thermocouplesensoren
- Ontkoppelingsbeschermingsfunctie
Model afmetingen
| Model |
Uitlegdimensie |
Afmeting van het paneel (mm) |
Notities |
| BPK-IIIS1 | 160 × 80 × 80 (horizontaal) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horizontaal) | 92 + 0,7 x 44 + 0.5 | |
| BPK-IIIN1 | 80 × 160 × 80 (verticaal) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48 × 96 × 112 (verticaal) | 44 plus 0,5 keer 92 plus 0.7 | |
| BPK-IIIF1 | 96×96×112 (Vierkante) | 92+0.7 maal 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (vierkante) | 44 plus 0,5 keer 44 plus 0.5 | met J2-waarschuwingslamp zonder J2-relais |
| BPK-IIIF3 | 72x72x112 | 67 + 0,7 x 67 + 0.7 | |
Vaak gestelde vragen
Wat zijn de kenmerken van uw druk sensor zenders?
Hoge precisie, duurzaamheid en uitstekende prestaties.
Kan ik speciale specificaties aanpassen?
Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
Wat is uw productiecapaciteit?
Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, zodat we kunnen voldoen aan grootschalige ordervereisten.We raden u aan om vooraf contact op te nemen met ons verkoopteam voor de productie en levering van de planning.
Wat is de typische levertijd?
5-8 werkdagen voor standaardmodellen.
Wat zijn de prijzen van de producten?
Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
Wat is de garantie op uw producten?
24 maanden garantie vanaf verzenddatum, ons after-sales team reageert op vragen binnen 24 uur, met remote PC netwerk ondersteuning altijd beschikbaar.
