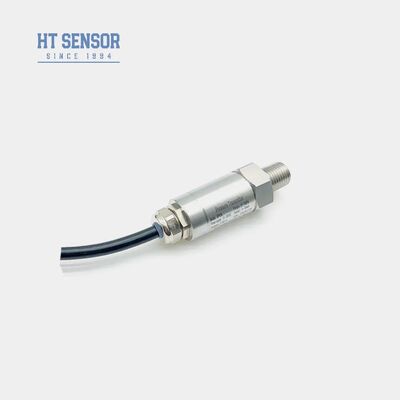

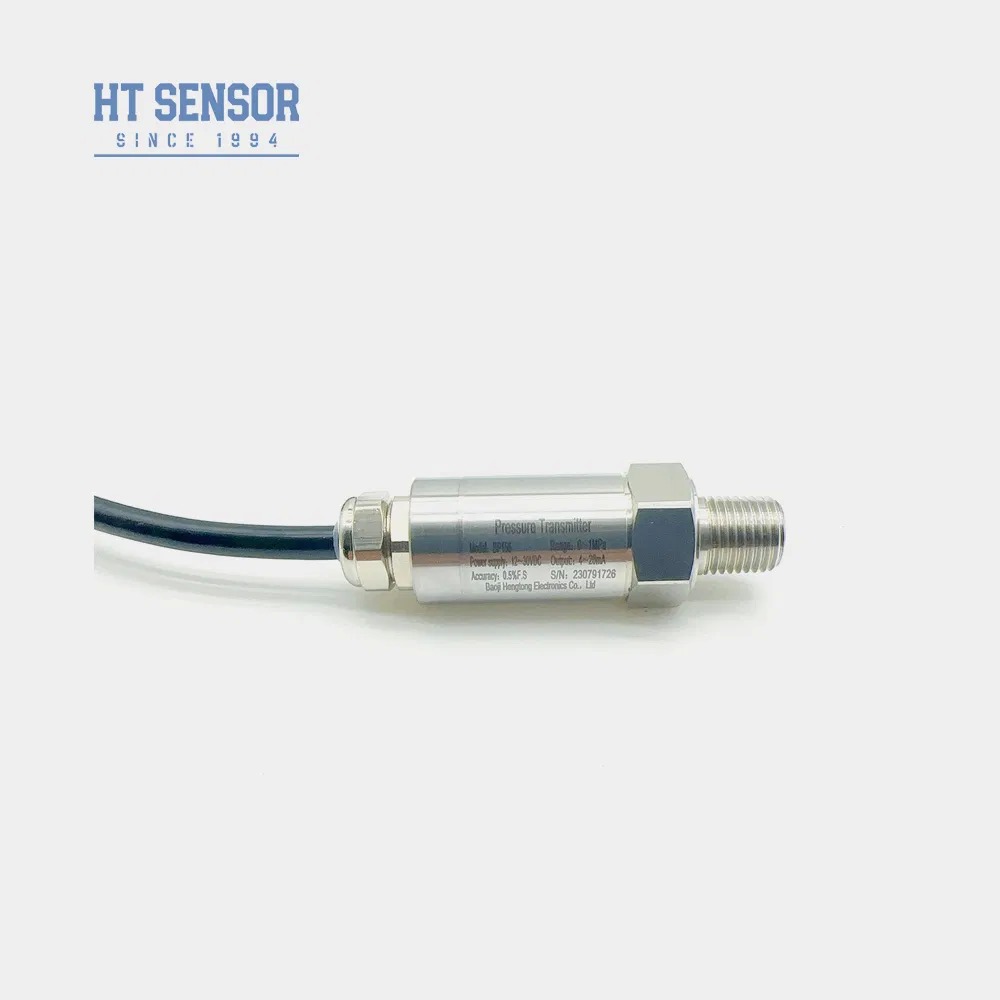

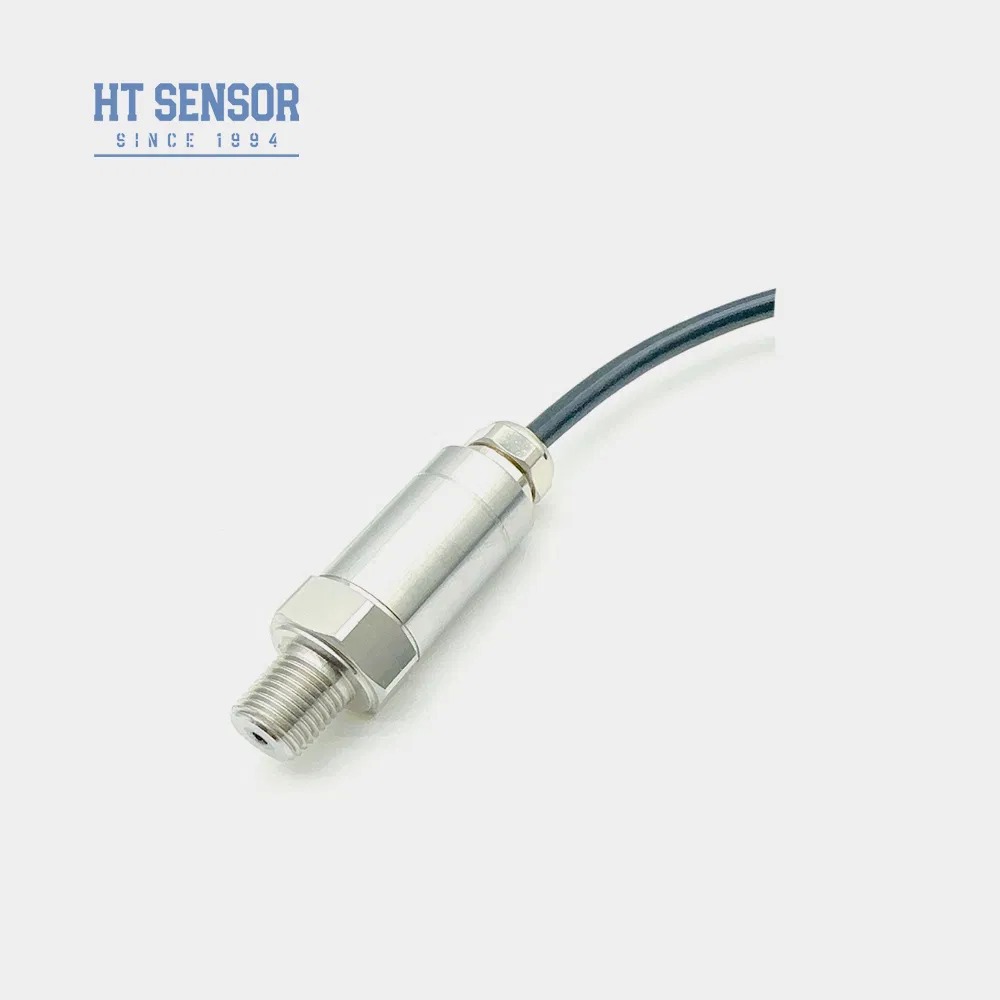

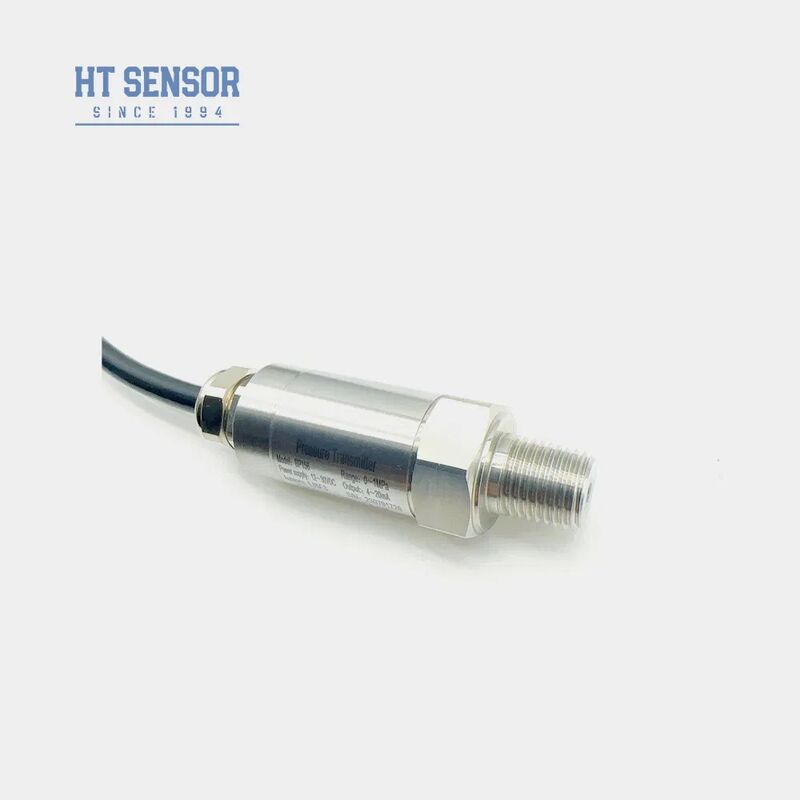

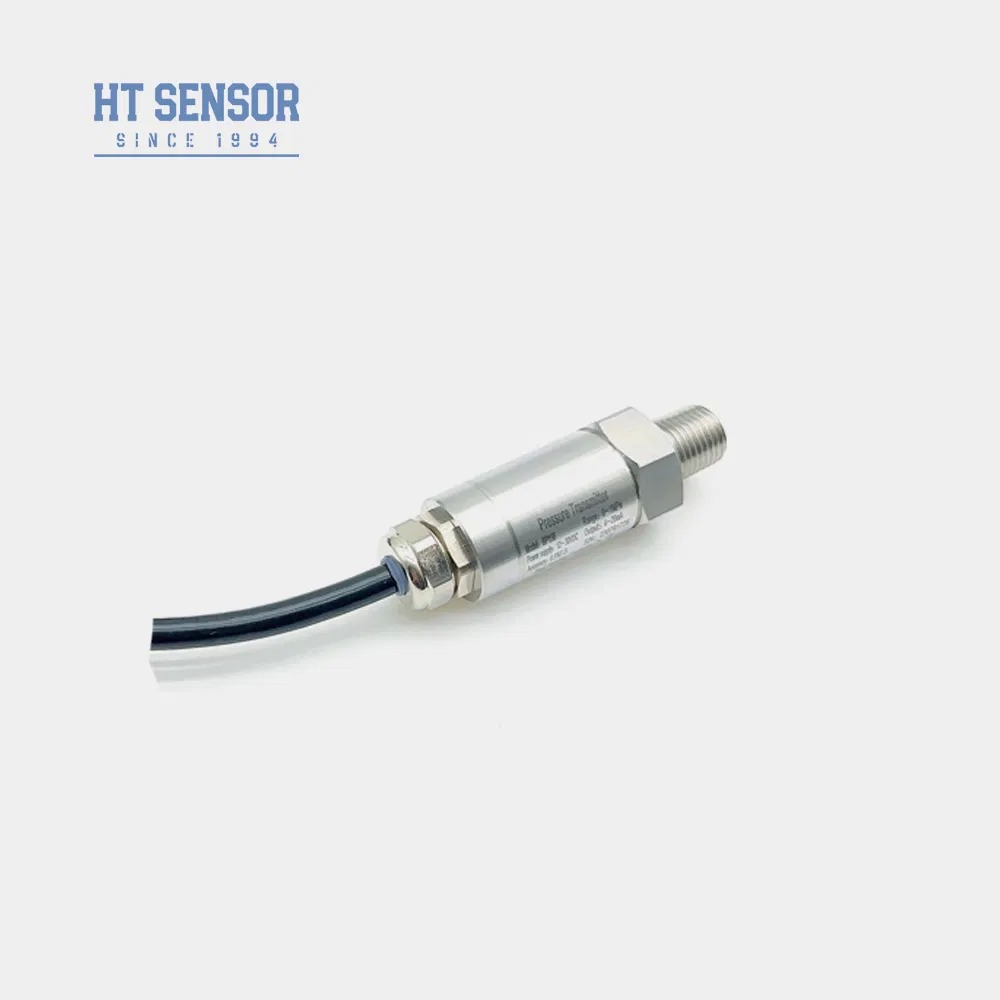

Zeer nauwkeurige silicium druksensor luchtdruksensor industrieel met HT-sensor
Product Details
| Model-NR.: | BP156 | Meetmedium: | Gas en vloeistof |
|---|---|---|---|
| Drukbereik: | 0 kPa~10 kPa...40 MPa | IP-classificatie: | ip65 |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Operationele temp.: | -20 ℃ ~ 80 ℃ |
| Overbelastingscapaciteit: | ≤ 1,5 keer van het nominale bereik | Nauwkeurigheid @ 25ºC: | ± 0,25% (typ.) ± 0,5% (max.) |
| Langetermijnstabiliteit: | ± 0,1%fs/jaar (typ.) ± 0,2%fs/jaar (max.) | Diafragma -materiaal: | 316L |
| Isolatieweerstand: | 100MΩ 100VDC | Gewicht: | ~ 0,25 kg |
| Markeren |
Hoog nauwkeurige silicondruksensor,Industriële luchtdruktransmitter,HT-sensor druksensor |
||
Product Description
- Breed meetbereik met constructie van roestvrij staal
- Meerdere drukinterfaceconfiguraties beschikbaar
- Beschermingscategorie IP65 met geheel roestvrij staal
- Nul- en volskaalse kalibratievermogen
- Hoogwaardige meetnauwkeurigheid
- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- Toepassingen in de maritieme en luchtvaartindustrie
- Bewaking van industriële processen in aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie
- Hydraulische en pneumatische besturingssystemen
| Meetbereik | 0kPa ~ 10kPa...40MPa |
|---|---|
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelastingcapaciteit | ≤ 1,5 maal het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10MPa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Trillingsweerstand | 10 g, 55 Hz ~ 2 kHz |
| Huismateriaal | 304, 316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad | |
| 0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V |
5VDC |
- Zorg ervoor dat het gemeten medium compatibel is met materialen die met het product in contact komen
- Explosiebestendige modellen bevatten geen digitale schermkoppen
- Transmitters met LCD- of LED-scherm vereisen een stroomvoorziening ≥ 20VDC
- Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
- Voor werktemperaturen onder -20oC, selecteer EPDM O-ring afdichtingen
- De standaard lengte van de kabel is 1,5 m (polyethyleen materiaal)
- Specificeer bijzondere eisen voor trillingen, inslagen of elektromagnetische storingen

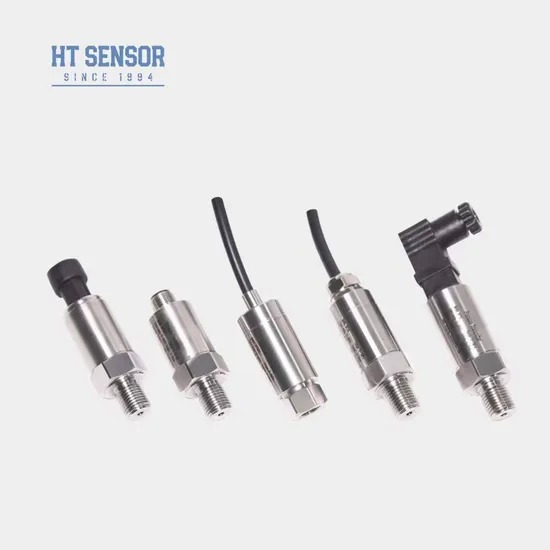

| BP15X | Analoogdruktransmitter |
|---|---|
| Code | Ontwerp van de structuur |
| 5 | Packard-prop |
| 6 | Verzegelde directe uitgangskabel 1,5 meter |
| 7 | Mini-Hirschmann-connector |
| 8 | Grote Hirschmann-connector |
| Meetbereik | 0kPa ~ 10kPa...5MPa (0-X) Kpa of MPa |
| Code | Stroomvoorziening |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | andere |
| Code | Uitgangssignaal |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Drukverbinding |
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | andere (¢ 50,4 flens) |
| Code | Elektrische aansluiting |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel afgesloten stopcontact 1,5 meter |
| B4 | andere |
| Code | Druktype |
| G | Gewichtsdruk |
| Een | Absolute druk |
| S | Verzegelde referentiedruk |
Product Highlights
BP156 Hoog nauwkeurige siliciumdrukzender Productoverzicht De BP156-drukzender maakt gebruik van de HT-serie silicium-drukbestendige isolatiemembraan met olie gevulde kerntechnologie als signaalmetingselement.Het signaalverwerkingscircuit is ingebouwd in een duurzaam ruw staal behuizing, waarbij ...
