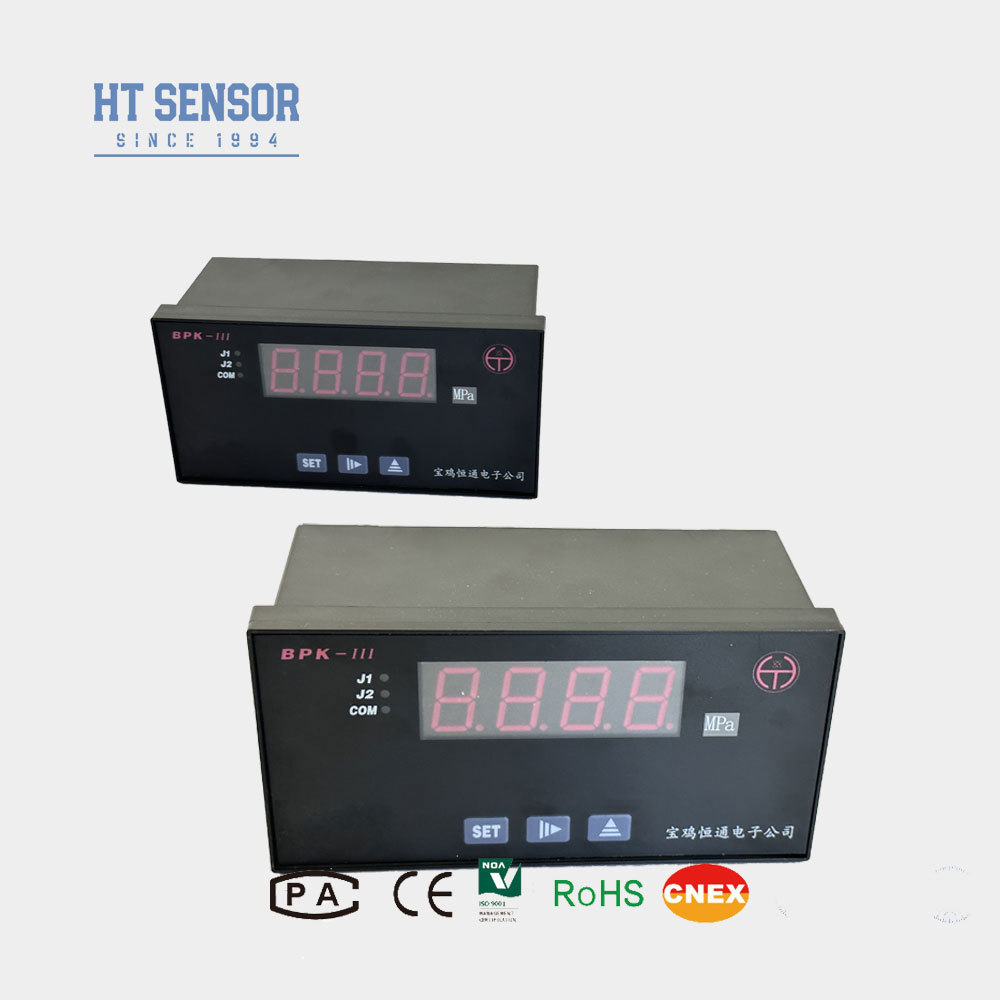

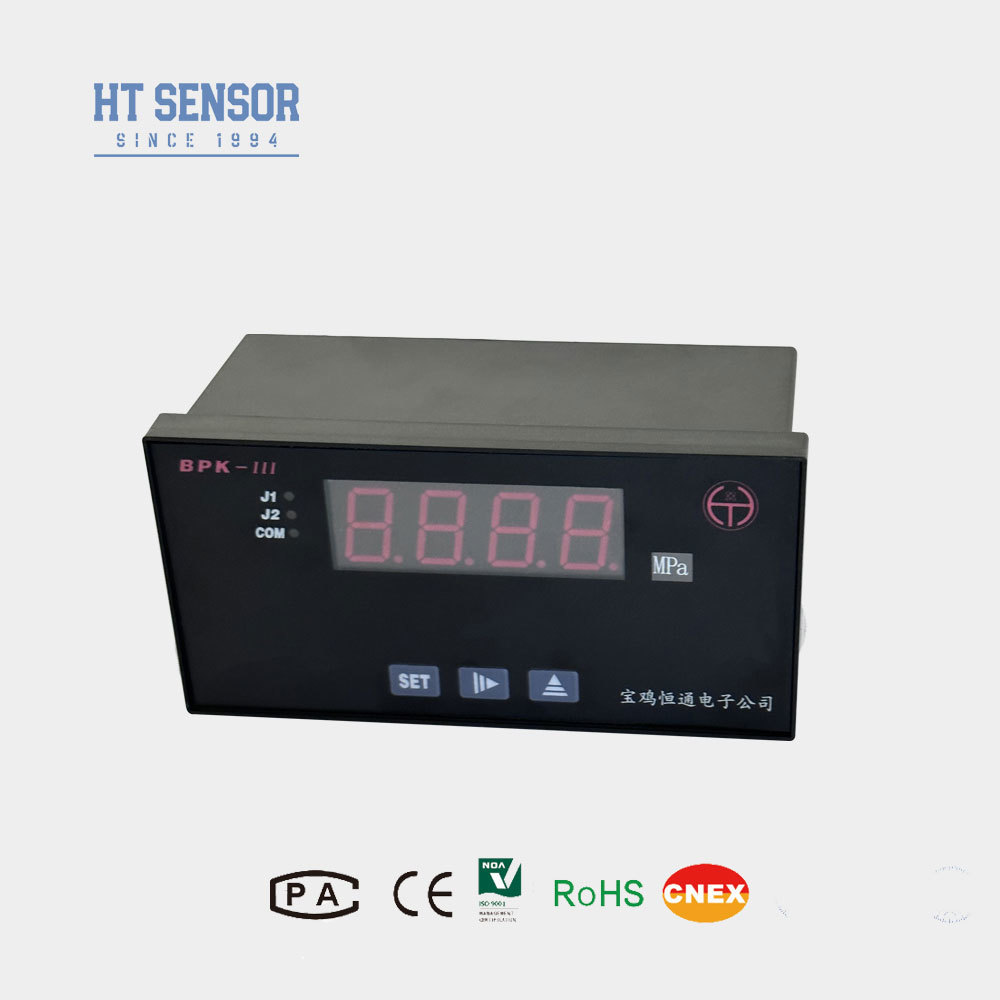

BPK-III Meervoudig Type Invoer Drukmeter Temperatuurmeter Schakelaar Display Instrument
Product Details
| Model-NR.: | BPK-IIIN | Meetbereik: | Middeldrukmeter |
|---|---|---|---|
| Uitvoer: | 4-20mA /0-20mA | Schakelaar: | 2 PIONTSCHAKELAAR |
| Invoer: | PT100. 4-20mA ENZOVOORT | Voedingsspanning: | 220VAC/24VDC(±10%) |
| Maximale stroom: | 3A (ohmse belasting), 0,3A (inductieve belasting) | Dimensie: | 152+0,8×76+0,7 (BPK-IIIS) |
| Markeren |
BPK-III drukmeter,temperatuurmeter schakelaar met garantie,silicium druksensor invoer |
||
Product Description
- Meerdere RTD-, thermocouple- of standaardinvoersignaalopties beschikbaar
- Kalibratie van het beeldschermbereik voor niet-lineaire signalen en instelbaarheid voor lineaire signalen
- geïsoleerde zenduitgang met een resolutie van 12 bits en een verstelbaar bereik
- Twee relais-uitgangen die kunnen worden geconfigureerd voor hoge/lage, hoge/hoge-hoge of lage/lage-lage alarmtypes
- Voor de aanvoerspanning: 220VAC / 24VDC (± 10%)
- Omgevingstemperatuur: 0~50°C
- Relatieve luchtvochtigheid: ≤ 85% niet-corrosieve gasomgeving
| Invoersignaalcode | Invoersignaal | Afbeeldingsomvang | Resolutie | Precisie | Invoerimpedantie |
|---|---|---|---|---|---|
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100K. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100K. |
| 04 | B TC | 350 tot 1800°C | 1°C | 00,2% | 100K. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100K. |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600 °C | 0.1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50°C tot 150°C | 0.1°C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω afstandsdruk | De laagste en hoogste werkingssfeer kunnen worden ingesteld van -1999 tot 9999 | Display scope is continu van -1999 tot 9999 met behulp van 16bit A/D sample | 00,2% | (0,2 mA) |
| 11 | 0~75 mV stroomverdeler | 00,1% | 100K. | ||
| 12 | 0 ~ 30 mV | 00,1% | 100K. | ||
| 13 | Standaardsignaal van 0 tot 5 V | 00,1% | 100K. | ||
| 14 | Standaardsignaal van 1 tot 5 V | 00,1% | 100K. | ||
| 15 | 0~10V standaardsignaal | 00,1% | 100K. | ||
| 16 | 0~10 mA standaardsignaal | 00,1% | 20Ω | ||
| 17 | 0~20 mA standaardsignaal | 00,1% | 20Ω | ||
| 18 | Standaardsignaal van 4 tot 20 mA | 00,1% | 20Ω |
| Uitgangssignaal verzenden | Huidige output | Toepassingsgebied | Geïsoleerde spanning | Max. resolutie | Precisie | Vervoervermogen | Opencircuitspanning |
|---|---|---|---|---|---|---|---|
| 00 | 4 ~ 20 mA | Gegevens binnen het bereik verzenden naar standaardstroomsignaal | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20 mA |
| Spanning | Airconditioning | D.C. | Airconditioning | D.C. | Airconditioning | D.C. | Levensduur van de relais |
|---|---|---|---|---|---|---|---|
| 250 V/120 V | 120V/48V | < 48 V | >100000 keer | ||||
| Max. stroom (weerstandsbelasting) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Max. stroom (inductiebelasting) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
- Externe DC24V/30mA stroomvoorziening voor zenders
- Automatische temperatuurcompensatiefunctie voor thermocouplesensoren
- Ontkoppelingsbeschermingsfunctie
| Model | Uitlegdimensie | Afmeting van het paneel (mm) | Notitie |
|---|---|---|---|
| BPK-IIIS1 | 160 × 80 × 80 (horizontaal) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horizontaal) | 92 + 0,7 x 44 + 0.5 | |
| BPK-IIIN1 | 80 × 160 × 80 (verticaal) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48 × 96 × 112 (verticaal) | 44 plus 0,5 keer 92 plus 0.7 | |
| BPK-IIIF1 | 96×96×112 (Vierkante) | 92+0.7 maal 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (vierkante) | 44 plus 0,5 keer 44 plus 0.5 | met J2-waarschuwingslamp zonder J2-relais |
| BPK-IIIF3 | 72x72x112 | 67 + 0,7 x 67 + 0.7 |
Product Highlights
BPK-III Multiple type Input Pressure Display Gauge Temperature Gauge Switch Display instrumentBPK-IIIN-drukmeter/schakelaarProductoverzichtDe BPK-IIIN-serie besturingsapparaten beschikken over weergave-, besturings- en transmissiefuncties en zijn op grote schaal toegepast in verschillende automatisc...
