Gedetailleerde informatie

Model-NR.:	Bpk-III	Meetbereik:	Middeldrukmeter
Nauwkeurigheid:	1	Weergavetype:	Digitaal
Voeding:	AC85-260V	led-display:	- 1999-9999
Wissel punten:	2punt	Eigen voeding:	24VDC
Voedingsspanning:	220VAC/24VDC(±10%)	Omgevingstemperatuur:	0 tot 50oC
RELATIEVE VOCHTIGHEID:	≤85% Niet-corrosief gas	Ingangsimpedantie:	100K
Analoge uitgang:	4~20mA of 0~20mA	De Capaciteit van het relaiscontact:	250V/120V AC, 120V/48V AC, <48V AC
Levensduur relais:	>100000 keer
Markeren:	AC85-260V-drukmeter , drukmeter met meerdere signalen , siliconen druksensor

Productomschrijving

AC85-260V Meervoudige-signaalinvoer Integratie Display Meter Drukmeter

Meervoudige-signaalinvoer integratie display meter

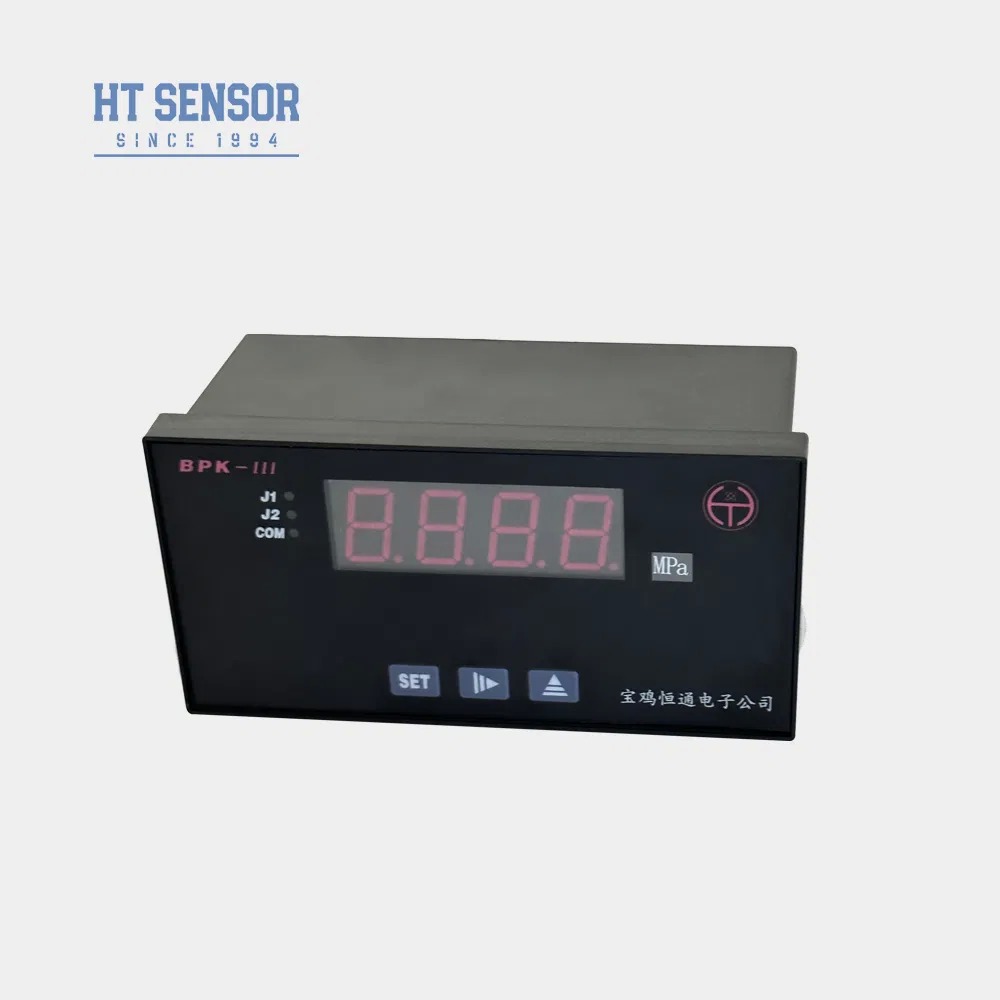

BPK-III Drukmeter/Schakelaar

Productoverzicht

BPK-III serie controllers beschikken over display-, controle- en transmissiefuncties en zijn op grote schaal toegepast in verschillende automatische controlegebieden.

Belangrijkste Kenmerken

Meerdere RTD-, thermokoppel- of standaard invoersignaalopties beschikbaar
Displaybereik kalibratie voor niet-lineaire signalen en instelmogelijkheid voor lineaire signalen
Geïsoleerde transmissie-uitgang met 12-bits resolutie en configureerbaar bereik
Twee relaisuitgangen configureerbaar voor hoog/laag, hoog/hoog-hoog of laag/laag-laag alarmactietypes

Technische Specificaties

Voedingsspanning: 220VAC / 24VDC (±10%)

Omgevingstemperatuur: 0~50ºC

Relatieve Vochtigheid: ≤85% Niet-corrosieve gasomgeving

Invoersignaalparameters

Invoersigna code	Invoersignaal	Display Bereik	Resolutie	Precisie	Ingangsimpedantie
00	T TC	0~400ºC	1ºC	0.2%	100K
01	R TC	0~1600ºC	1ºC	0.2%	100K
02	J TC	0~1200ºC	1ºC	0.2%	100K
03	WRe3-WRe25 TC	0~2300ºC	1ºC	0.2%	100K
04	B TC	350~1800ºC	1ºC	0.2%	100K
05	S TC	0~1600ºC	1ºC	0.2%	100K
06	K TC	0~1300ºC	1ºC	0.2%	100K
07	E TC	0~900ºC	1ºC	0.2%	100K
08	Pt100 RTD	-200.~600.0ºC	0.1ºC	0.2%	0.2mA
09	Cu50 RTD	-50.0~150.0ºC	0.1ºC	0.2%	0.2mA
10	0~375Ω externe druk	Configureerbaar van -1999 tot 9999	16bit A/D sample	0.2%	0.2mA
11	0~75mV stroomdeler			0.1%	100K
12	0~30mV			0.1%	100K
13	0~5V standaardsignaal			0.1%	100K
14	1~5V standaardsignaal			0.1%	100K
15	0~10V standaardsignaal			0.1%	100K
16	0~10 mA standaardsignaal			0.1%	20Ω
17	0~20 mA standaardsignaal			0.1%	20Ω
18	4~20 mA standaardsignaal			0.1%	20Ω

Analoge Stroomuitgang Parameters

Transmissie Uitgangssignaal	Stroomuitgang	Transmissie Bereik	Geïsoleerde Spanning	Max. Resolutie	Precisie	Belastingscapaciteit	Open-circuit Spanning
00	4~20 mA	Zend gegevens binnen bereik naar standaardsignaal	1500V	12bits	0.3%	≤500Ω	15V
01	0~20mA

Dit product wordt vervaardigd met 4~20 mA of 0~20mA uitgangsstroomsignalen. Voor spanningsuitgangsvereisten kunnen gebruikers maatwerk aanvragen bij de fabrikant of aansluiten met 250 of 500 ohm weerstanden voor 1~5V, 0~5V of 0~10V spanningsuitgang (Opmerking: weerstandprecisie beïnvloedt direct de nauwkeurigheid van de transmissie-uitgangsspanning).

Relais Uitgang Contact Capaciteit

Spanning	Max. Stroom (Resistieve Belasting)	Max. Stroom (Inductieve Belasting)	Relais Levensduur
250V/120V	3A AC / 2A DC	0.3A AC / 0.2A DC	>100.000 bewerkingen
120V/48V	4A AC / 3A DC	0.4A AC / 0.3A DC
<48V	5A AC / 4A DC	0.5A AC / 0.4A DC

Extra Functies

Externe DC24V/30mA voeding voor zenders
Automatische temperatuurcompensatiefunctie voor thermokoppelsensoren
Verbindingsbeschermingsfunctie

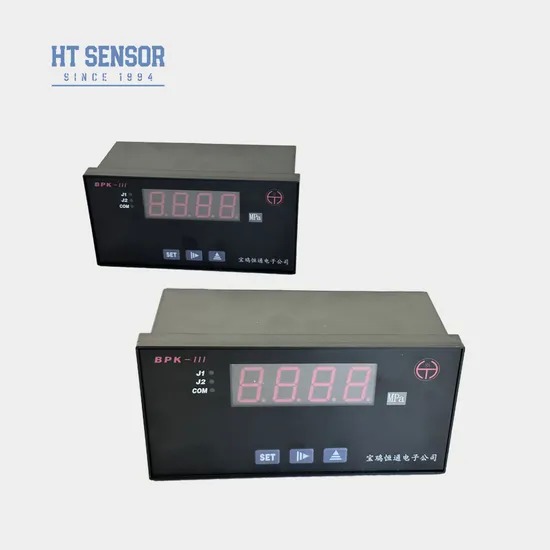

Model Afmetingen

Model	Omtrekafmeting	Paneel Uitgang Afmeting (mm)	Opmerkingen
BPK-IIIS1	160×80×80 (Horizontaal)	152+0.8×76+0.7
BPK-IIIS2	96×48×112 (Horizontaal)	92+0.7×44+0.5

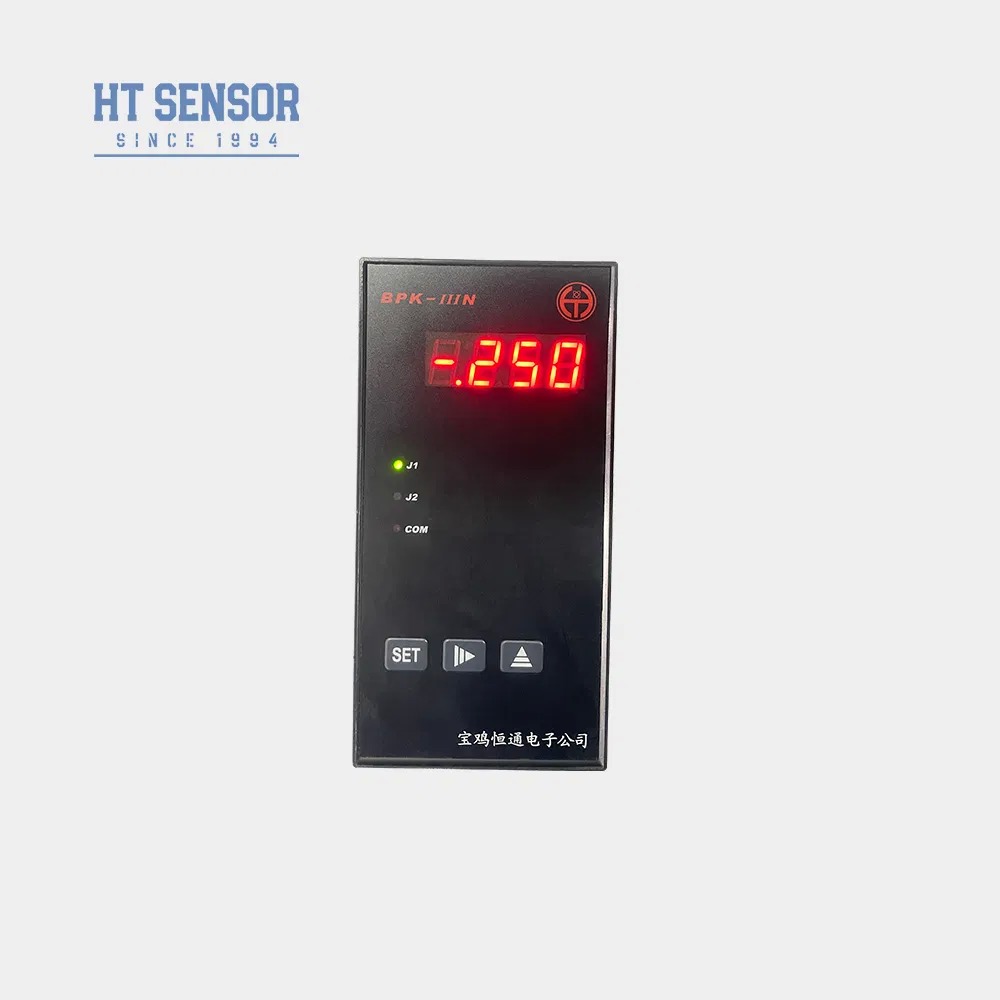

BPK-IIIN1	80×160×80 (Verticaal)	76+0.7×152+0.8
BPK-IIIN2	48×96×112 (Verticaal)	44+0.5×92+0.7
BPK-IIIF1	96×96×112 (Vierkant)	92+0.7×92+0.7
BPK-IIIF2	48×48×108 (Vierkant)	44+0.5×44+0.5	Met J2 alarm lamp zonder J2 relais
BPK-IIIF3	72×72×112	67+0.7×67+0.7

Veelgestelde Vragen

Wat zijn de kenmerken van uw druksensortransmitters?

Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We bieden OEM- en ODM-diensten.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.

Wat is de typische leveringstermijn?

5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

Hoe worden de producten geprijsd? Kortingen?

Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.

Wat is de garantie van uw producten? En after-sales service?

Onze garantieperiode is 24 maanden na verzending en ons after-sales team zal binnen 24 uur reageren op uw vragen. Instructie op afstand via pc-netwerk is altijd beschikbaar.
