10VDC Voeding HT24V Siliconen Druksensor Cel G1/2 Niveau Sensor
Productoverzicht

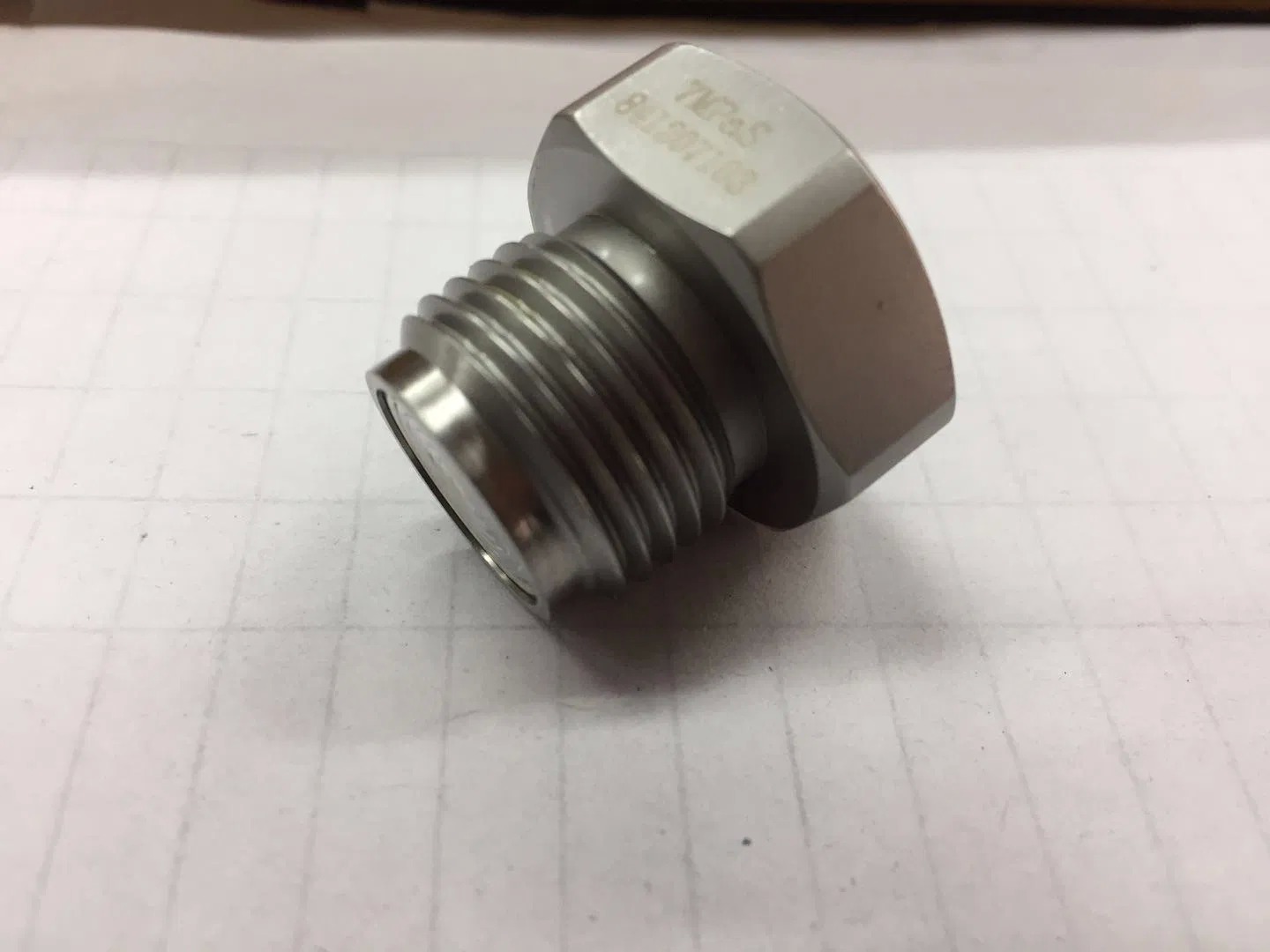

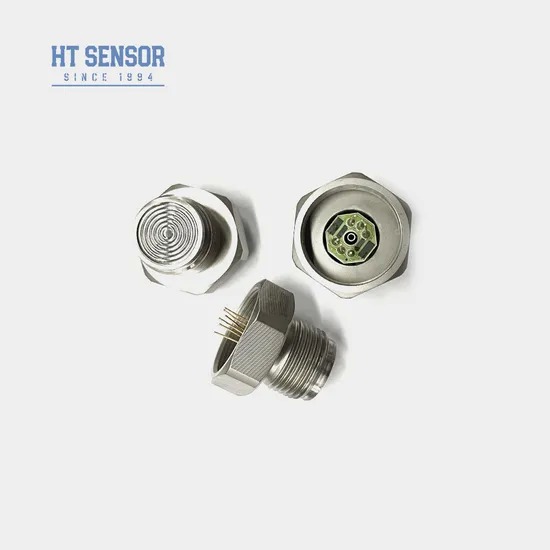

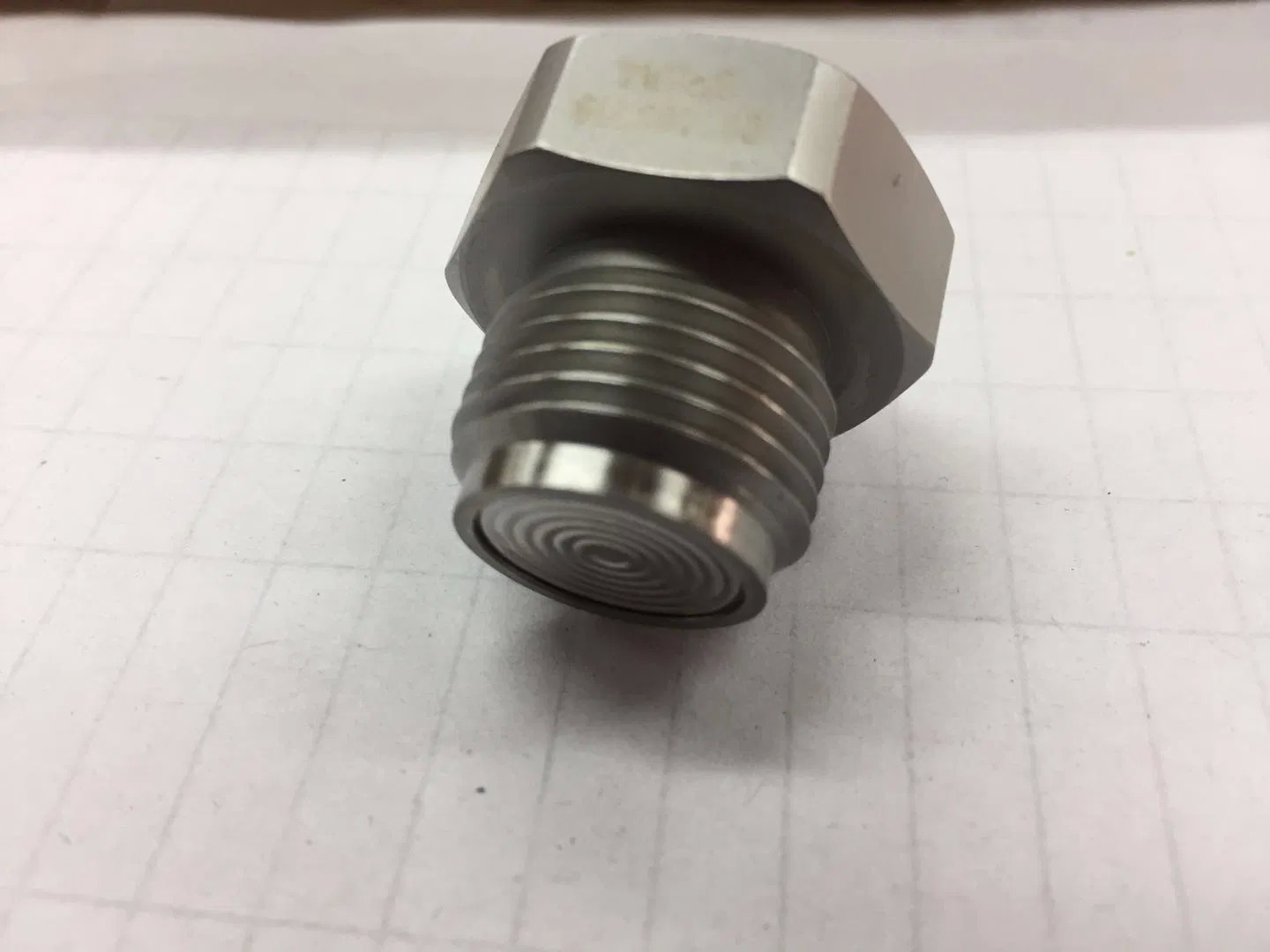

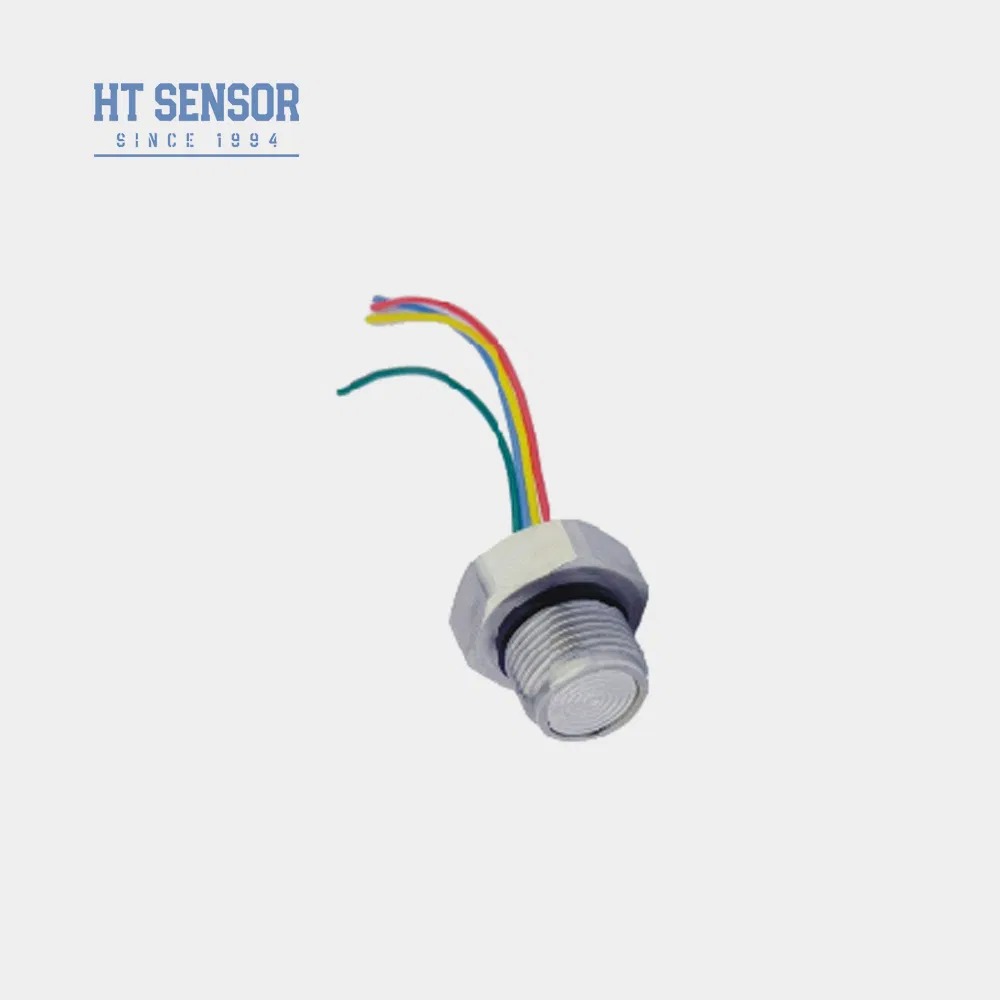

De HT24V is een druksensor met vlak membraan, uitgerust met een zeer stabiele gediffundeerde siliciumchip. Het innovatieve ontwerp brengt de druk over op de gevoelige chip via een roestvrijstalen membraan, beschermd door afgedichte siliconenolie. De vlakke membraanstructuur verbetert de reinigingsgemak en draagt bij aan uitzonderlijke betrouwbaarheid, waardoor het ideaal is voor toepassingen in de voedingsmiddelen-, hygiëne- en andere industrieën die strenge reinheid- en nauwkeurigheidsnormen vereisen.
Belangrijkste kenmerken
- Geavanceerde technologie met 316L roestvrijstalen behuizing en hoogwaardige membraanmaterialen, waaronder titanium en Hastelloy
- Dikke-film circuits voor temperatuurcompensatie en nulpuntcorrectie
- Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit

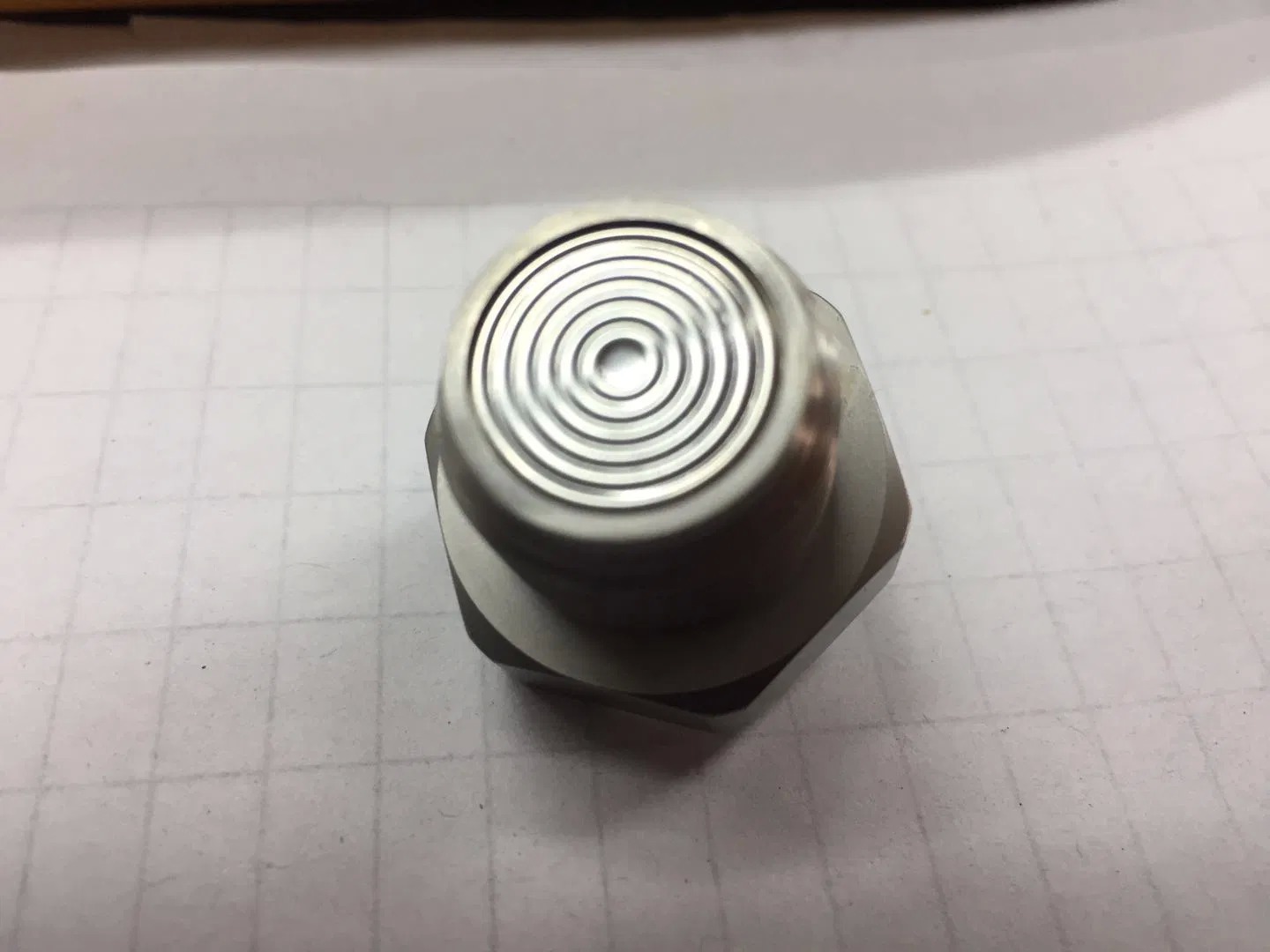

- Vlakke membraanstructuur voor eenvoudige reiniging en onderhoud
Toepassingen
- Meting van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
- Verwerking in de voedings- en drankenindustrie
- Industriële procesbesturingssystemen
- Toepassingen in de farmaceutische productie
Elektrische prestaties
Technische specificaties
| Meetbereik |
Gauge(G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
|
Absoluut(A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
|
Afdicht(S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS |
| Parameter |
Typ |
Max |
Eenheid |
| Niet-lineariteit |
±0.15 |
±0.3 |
%F.S |
| Herhaalbaarheid |
0.05 |
0.1 |
%F.S |
| Hysteresis |
0.05 |
0.1 |
%F.S |
| Nulpuntverschuiving Uitgang |
0±1 |
0±2 |
mV |
| Volledige schaal uitgang (≤20KPa) |
50±1 |
50±2 |
mV |
| Volledige schaal uitgang (≥35kPa) |
100±1 |
100±2 |
mV |
| Nulpuntverschuiving Temp. Drift (≤20KPa) |
±1 |
±2.5 |
%F.S |
| Nulpuntverschuiving Temp. Drift (≥35kPa) |
±0.8 |
±1.5 |
%F.S |
| Volledige schaal Temp. Drift (≤20KPa) |
±1 |
±2 |
%F.S |
| Volledige schaal Temp. Drift (≥35kPa) |
±0.8 |
±1.5 |
%F.S |
| Gecompenseerde Temp. (≤20KPa) |
0~50 |
|
ºC |
| Gecompenseerde Temp. (≥35kPa) |
0~70 |
|
ºC |
| Bedrijfstemperatuur |
-20~80 |
|
ºC |
| Opslagtemperatuur |
-40~125 |
|
ºC |
| Toelaatbare Overbelasting |
Neem de kleinste waarde tussen 3 keer de volledige schaal of 60MPa |
| Barstdruk |
5X de volledige schaal |
| Langetermijnstabiliteit |
0.2 % F.S/Jaar |
| Diafragma Materiaal |
316L |
| Isolatieweerstand |
≥200MΩ 100VDC |
| Trillingen |
Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz |
| Schok |
100g, 11ms |
| Reactietijd |
≤1ms |
| O-ring Afdichting |
Nitrilrubber of Fluorrubber |
| Vulmedium |
Siliconenolie |
| Gewicht |
~55g |
De parameters worden getest onder de volgende omstandigheden: Constante spanning van 10V en omgevingstemperatuur van 25ºC
Omtrekkonstructie
Elektrische aansluiting en compensatie
Selectievoorbeelden
Bestellingstips
- Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing tijdens de montage om de vereiste luchtdichtheid te bereiken
- Houd tijdens de montage van de behuizing de verticale uitlijning aan en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen
- Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), geef dan speciale instructies bij het bestellen
- Vermijd het indrukken van het sensormembraan met handen of scherpe voorwerpen om schade door vervorming of doorboring te voorkomen
- Houd de drukaansluiting van de gauge-drukkerne open naar de atmosfeer en voorkom dat water, waterdamp of corrosieve media in de negatieve drukkamer van de kern terechtkomen
- Als de pin-aansluitingen moeten worden gewijzigd, raadpleeg dan het label op de daadwerkelijke kern voor de juiste configuratie
