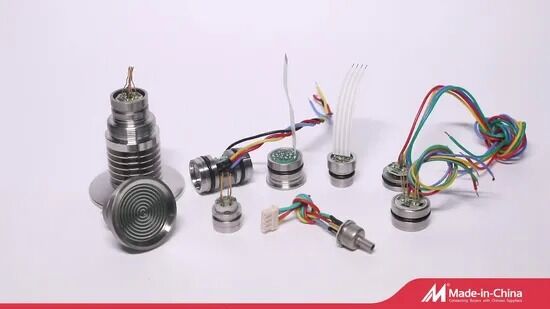

Baoji Hengtong HT26V Druksensorcel voor Zender Druksensor Kern
Product Details
| Model-NR.: | HT26V | Uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | IP-classificatie: | IP65 |
| Voeding: | 5-10VDC | Uitvoer: | 10mv/v |
| Diameter: | 19 mm | Hoogte: | 710mm |
| Ingangsimpedantie: | 4KΩ~20KΩ | Uitgangsimpedantie: | 2.5kΩ ~ 6kΩ |
| Bedrijfstemperatuur: | -20 tot 80 °C | Opslagtemperatuur: | -40~125ºC |
| Gewicht: | ~ 25 g | ||
| Markeren |
HT26V-druksensorcel,met een vermogen van niet meer dan 50 W,Baoji Hengtong druk sensor met garantie |
||
Product Description

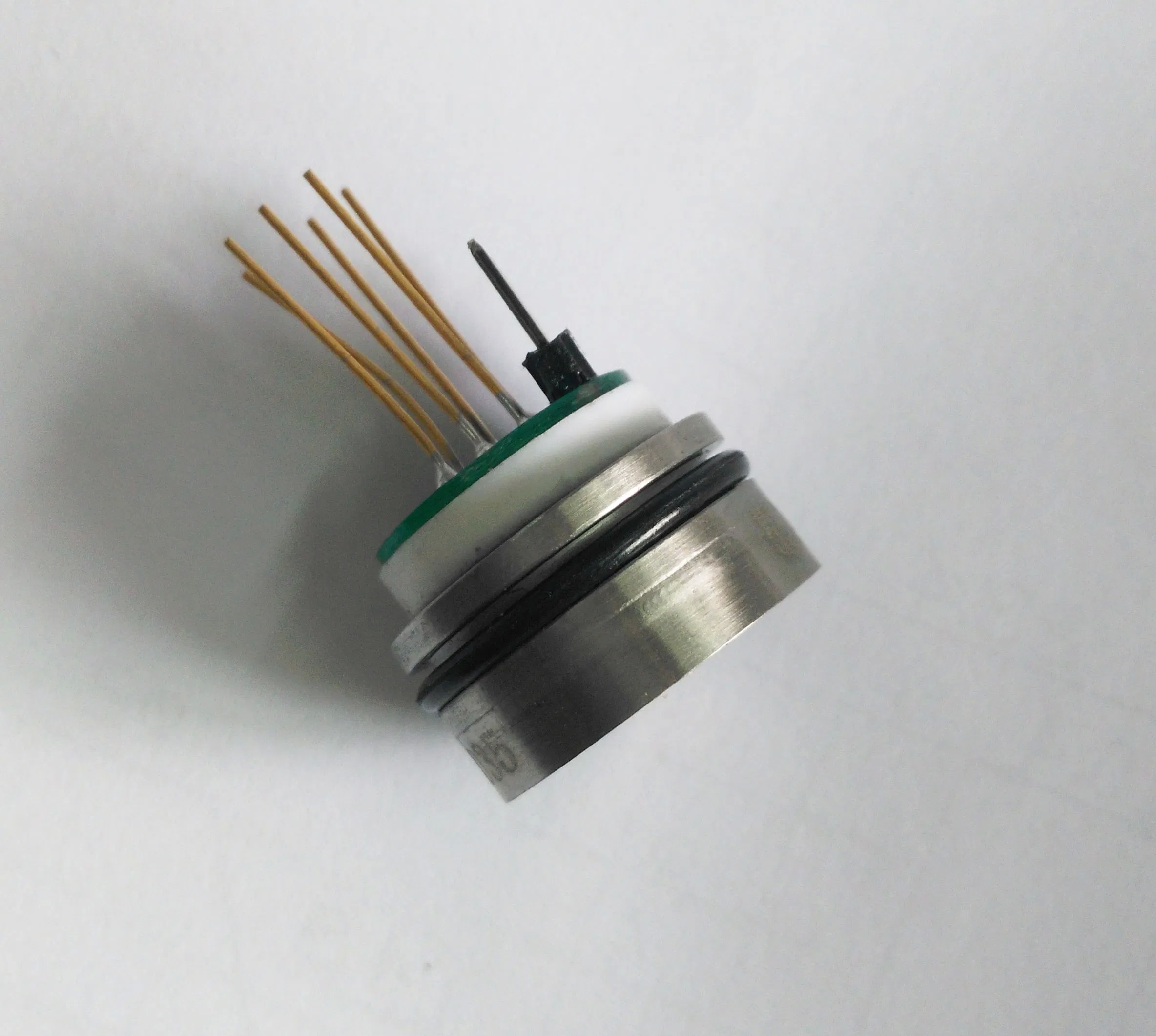

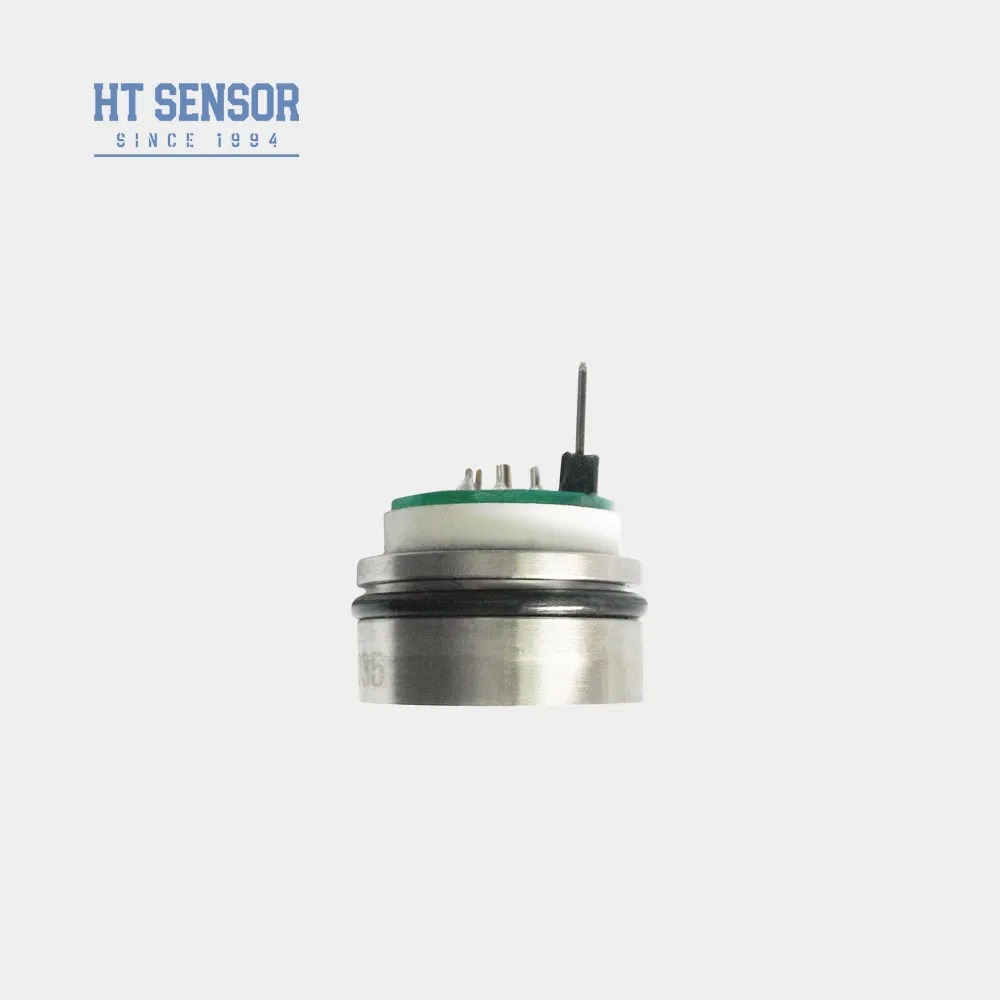

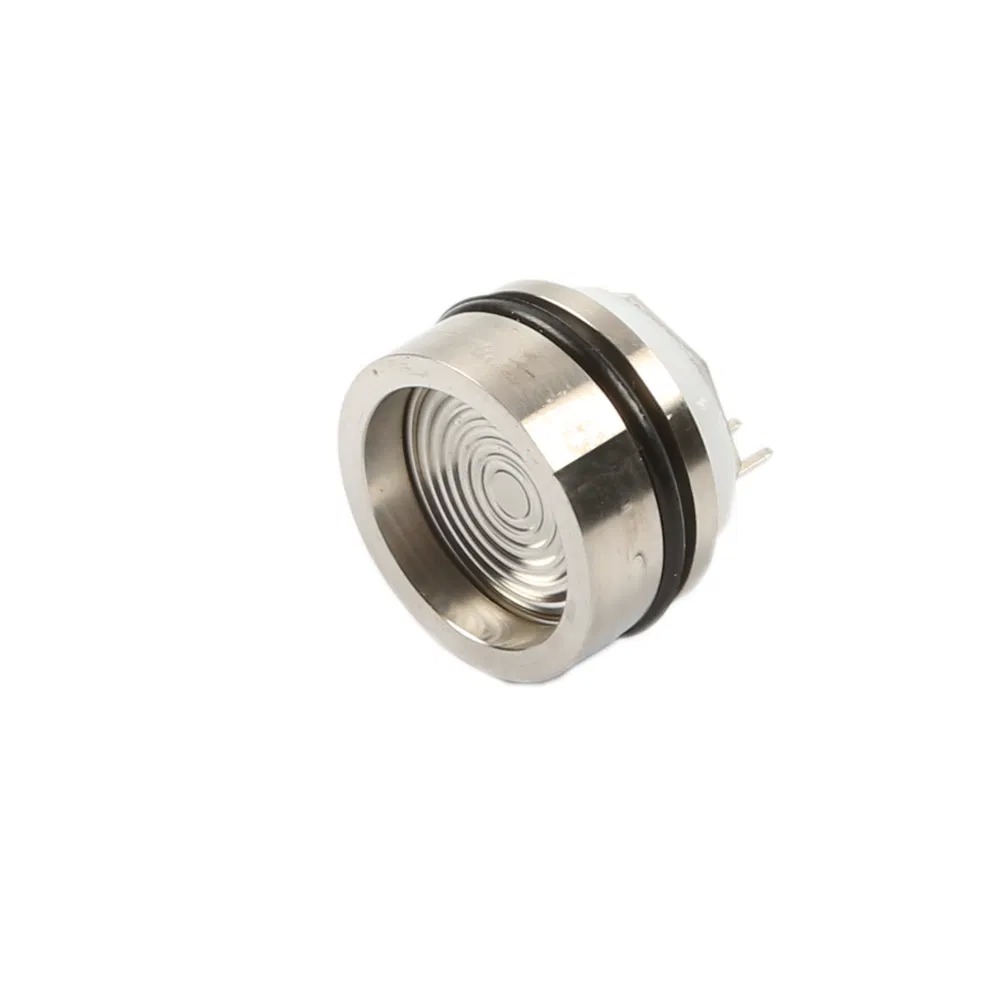

De HT26V is een silicium piezoresistieve druk sensor met een zeer stabiele diffuse silicium element kern.De differentialdruk van het gemeten medium wordt door een 316L isolatiediafragma en afgesloten siliciumolie overgebracht naar het siliciumdiafragma.De sensor is voorzien van een O-ring voor drukdichting, waardoor de installatie eenvoudig is.
- Vaste spanningsvoorziening met standaardsignaaluitgangen
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Compact 7 mm hoog met aanpasbare structurele opties
- Industriële proceslocaties met inbegrip van aardolie, chemie, metallurgie, energie en hydrologie
- Maritieme en luchtvaartsector
- Hydraulische en pneumatische besturingssystemen
- Toepassingen voor procescontrole
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie: 4KΩ~20KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ

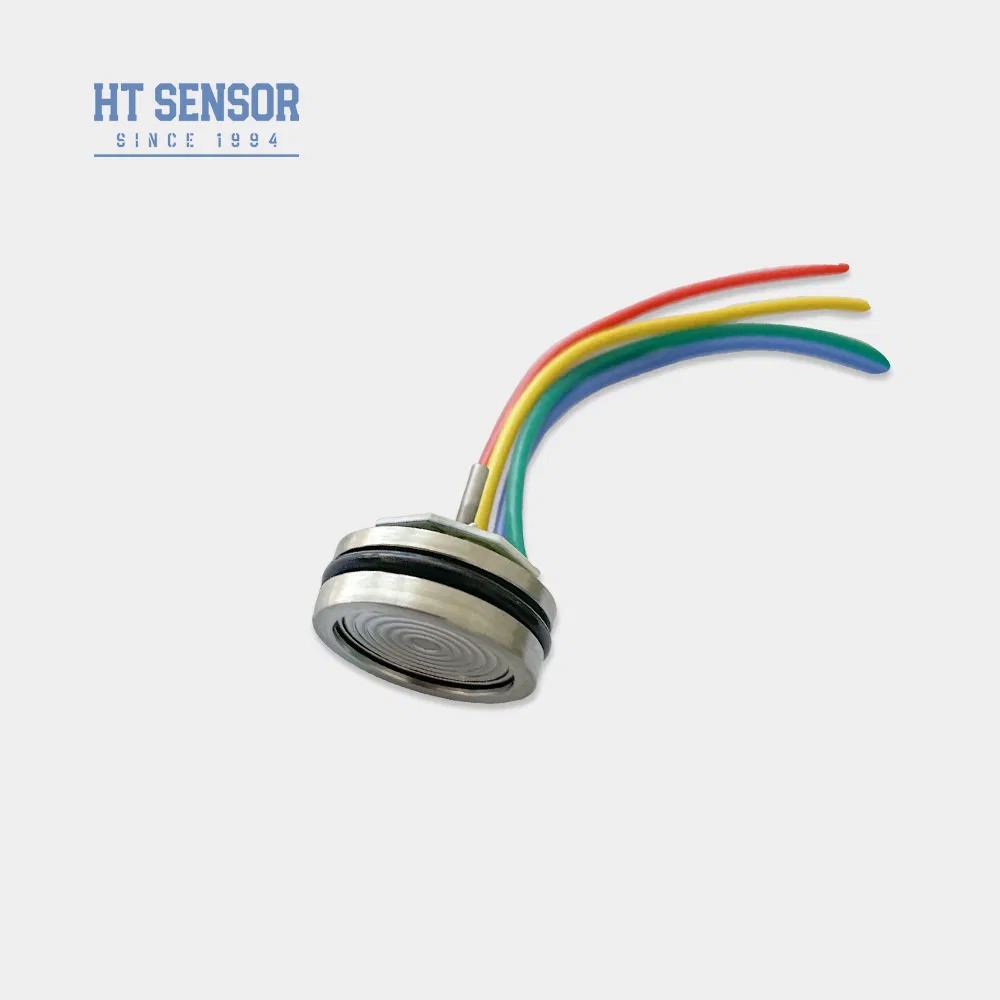

- Elektrische aansluiting: 100 mm hoogtemperatuurdraad, lintkabel en pinconnectoren
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Verzegeld (S) | Voor de toepassing van deze verordening geldt de volgende voorschriften: | ||
| Parameter | Type | Maximaal | Eenheid |
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. |
| Hysteresis | 0.05 | 0.1 | % F.S. |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV |
| Volledige schaal (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | mV |
| Volledige schaal (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Null-offset temp. drift (≤20KPa) | ± 1 | ±2.5 | % F.S. |
| Nulverschuivingstemperatuur. Drift (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Volledige temperatuurdrift (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Temperatuurverschuiving in volle schaal (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Compensatietemperatuur (≤ 20 KPa) | 0 tot 50 | oC | |
| Gecompenseerde temperatuur (≥ 35 kPa) | 0 tot 70 | oC | |
| Werktemperatuur | -20 tot 80 | oC | |
| Bergingstemperatuur | -40 tot 125 | oC | |
| Toegestane overbelasting | 3 keer de volledige schaal | ||
| De druk van de uitbarsting | 5x de volledige schaal | ||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |
| Materiaal van het diafragma | 316L | ||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||
| Schok | 100 g, 11 min | ||
| Reactietijd | ≤ 1 ms | ||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||
| Volledig medium | Siliciumolie | ||
| Gewicht | ~ 25 g |
Parameters getest onder constante spanning van 10V en omgevingstemperatuur van 25oC
1. Zorg voor een goede pasvorm tussen de kerngrootte en de zender behuizing tijdens de assemblage om de vereiste luchtdichtheid te bereiken
2. Tijdens de montage van de behuizing, behoud verticale uitlijning en even druk toe te passen om te voorkomen dat het blokkeren of beschadigen van de compensatie plaat
3. Bij de bestelling speciale instructies verstrekken indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L)
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade door vervorming of piercing te voorkomen
5. Houd de drukpoort van de drukmeter kern open voor de atmosfeer en voorkomen dat het binnendringen van water, waterdamp, of corrosieve media in de kern negatieve druk kamer
6. Voor eventuele wijzigingen in de pinnenleidingen, verwijzen naar het etiket op de werkelijke kern voor de juiste verbinding
Product Highlights
HT26V silicium piëzoresistieve druksensor met 316L roestvrijstalen membraan. Hoge betrouwbaarheid, uitstekende stabiliteit, IP65-classificatie. Aanpasbaar voor industriële toepassingen. OEM/ODM beschikbaar met een jaarlijkse capaciteit van 50.000.
