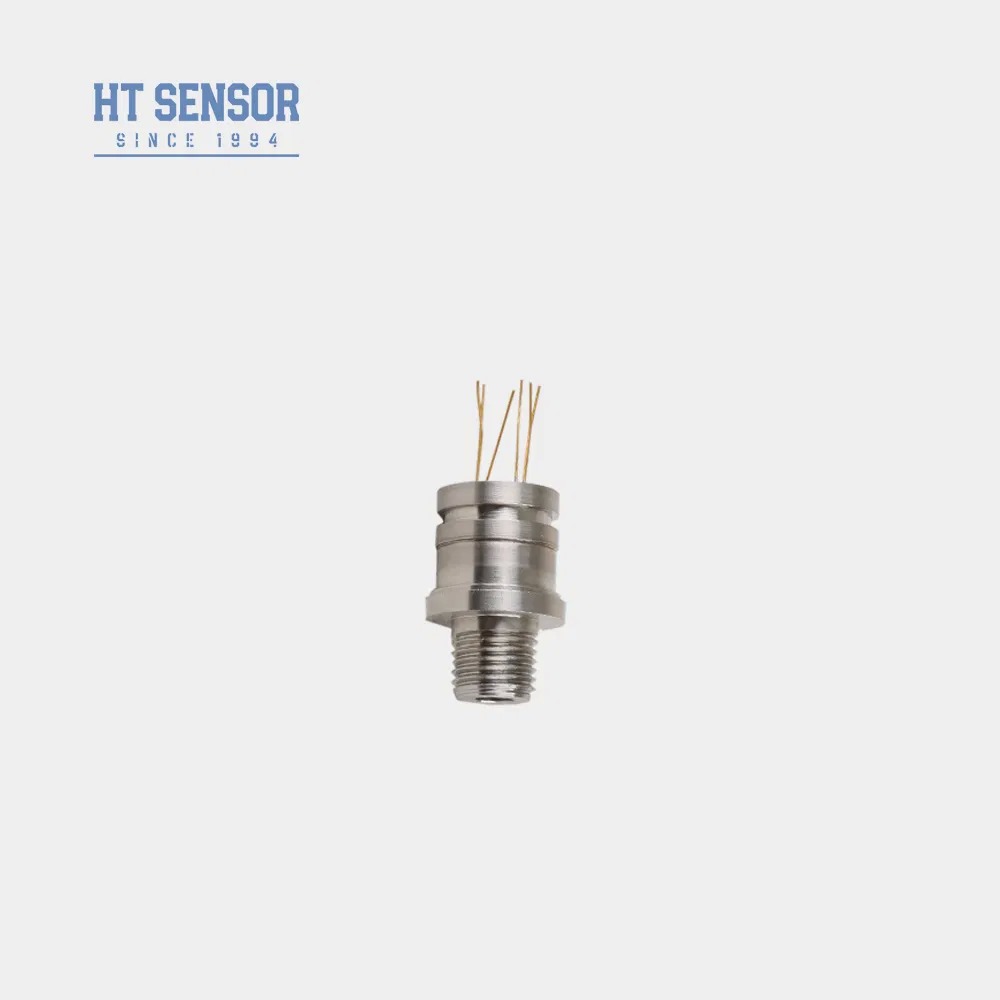

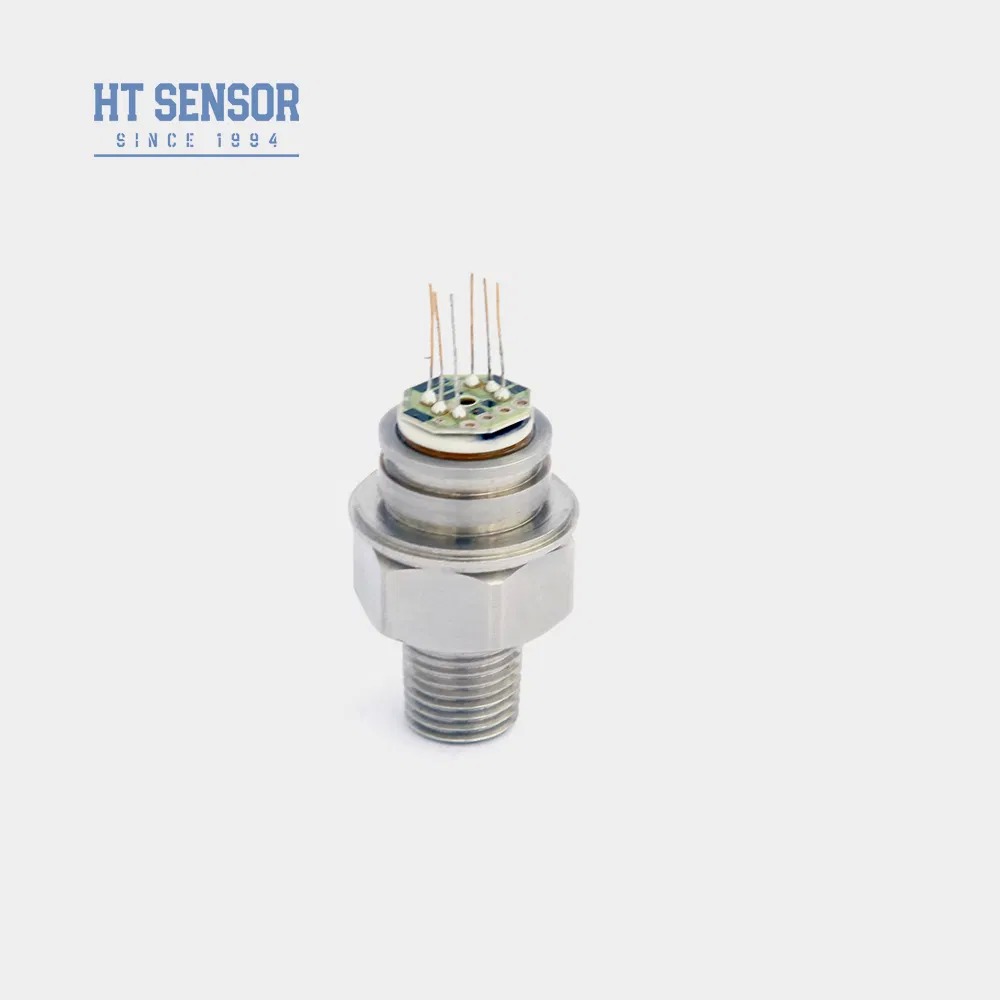

Element van de druksonde van roestvrij staal voor druksensor Cellenniveau-sensor
Product Details
| Model-NR.: | HT30 | Uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | IP-classificatie: | IP65 |
| Voeding: | 1,5 ma | Bereik: | 0~10KPa~40Mpa |
| Bedrijfstemperatuur: | -20 tot 80 °C | Gewicht: | ~63g |
| Markeren |
druksonde van roestvrij staal,drukgevoelige celelement,zond met siliconen niveau sensor |
||
Product Description
De HT30 silicium piezoresistieve druksensor is een zeer stabiel diffuus siliciumelement dat het piezoresistieve effect gebruikt om vloeistof- en gasdruk te meten. Met een gelaste constructie met standaard schroefdraad en geen O-ring afdichting, biedt deze sensor uitzonderlijke betrouwbaarheid in diverse toepassingen.
- Geavanceerde technologie met 316L roestvrijstalen behuizing en hoogwaardige diafragmamaterialen, waaronder titanium en Hastelloy
- Dikke-film circuits voor precieze temperatuurcompensatie en nulpuntcorrectie
- Meerdere opties voor schroefdraadinterfaces beschikbaar
- Compacte gelaste constructie voor hoge betrouwbaarheid en duurzaamheid
- Industriële proceslocaties: aardolie, chemie, metallurgie, energie en hydrologie
- Maritieme en luchtvaartindustrie
- Hydraulische en pneumatische besturingssystemen
- Procesbesturingstoepassingen
- Voeding: ≤2mA DC (Typisch 1,5mA DC)
- Ingangsimpedantie: 2,5KΩ~6KΩ
- Uitgangsimpedantie: 2,5KΩ~6KΩ

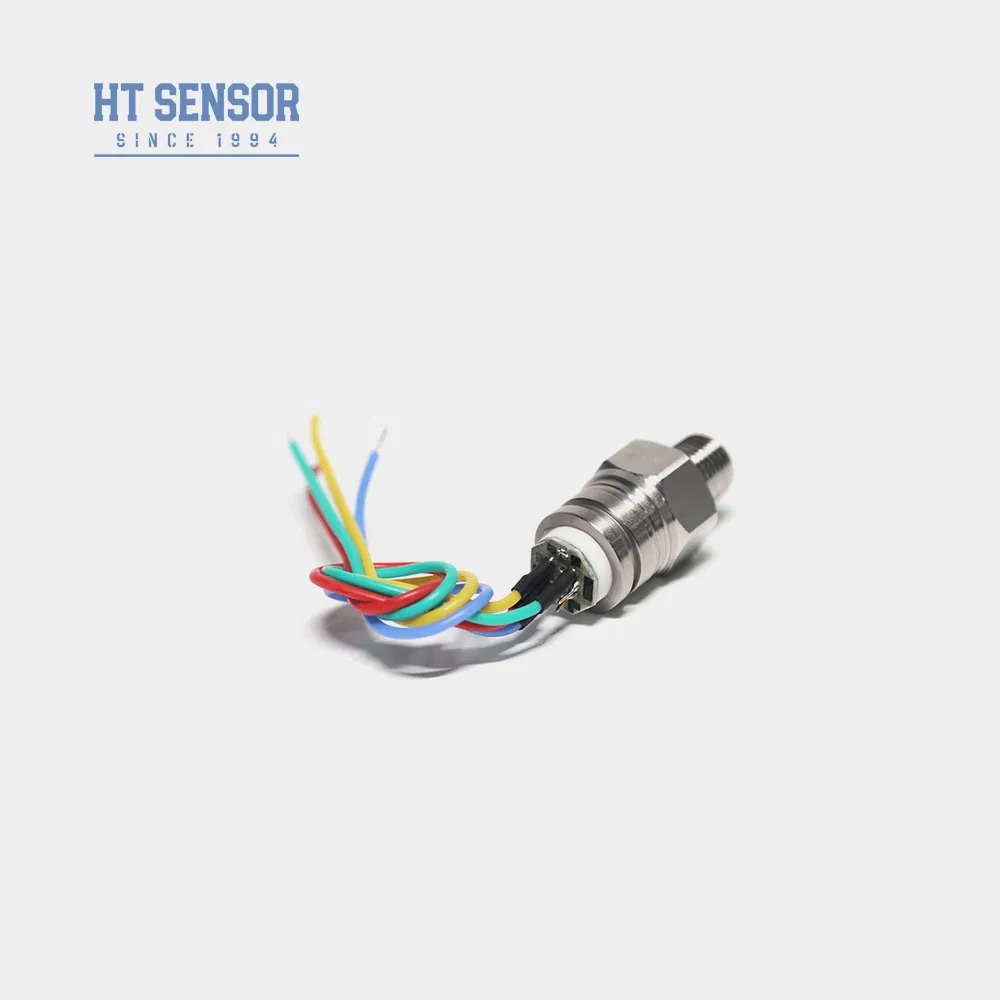

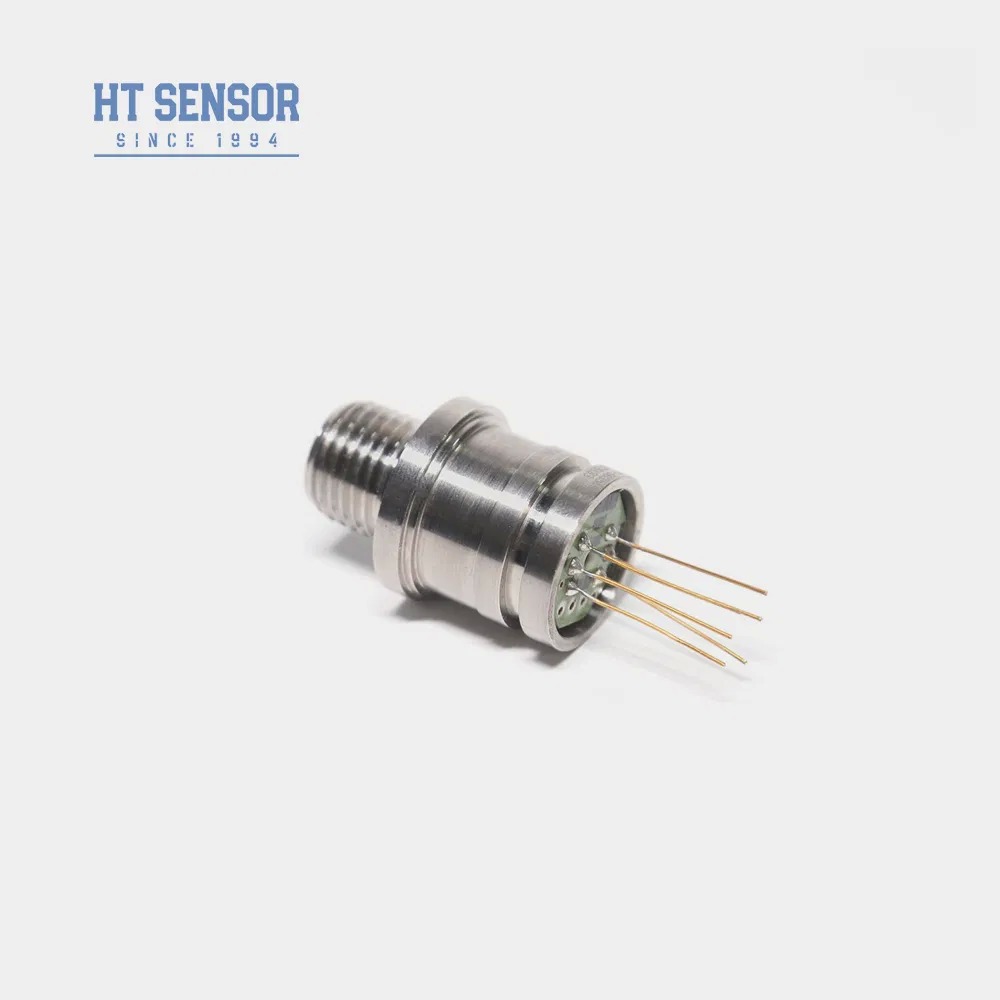

- Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden
| Parameter | Typ | Max | Eenheid |
|---|---|---|---|
| Non-lineariteit | ±0,15 | ±0,3 | %F.S |
| Herhaalbaarheid | 0,05 | 0,1 | %F.S |
| Hysteresis | 0,05 | 0,1 | %F.S |
| Nulpuntoffset uitgang | 0±1 | 0±2 | mV |
| Volledige schaal uitgang (≤20KPa) | 50±10 | 50±30 | mV |
| Volledige schaal uitgang (≥35kPa) | 100±10 | 100±30 | mV |
| Nulpuntoffset temp. drift (≤20KPa) | ±1 | ±2 | %F.S |
| Nulpuntoffset temp. drift (≥35kPa) | ±0,5 | ±1 | %F.S |
| Volledige schaal temp. drift (≤20KPa) | ±1 | ±2 | %F.S |
| Volledige schaal temp. drift (≥35kPa) | ±0,5 | ±1 | %F.S |
| Gecompenseerde temp. (≤20KPa) | 0~50 | - | ºC |
| Gecompenseerde temp. (≥35kPa) | 0~70 | - | ºC |
| Bedrijfstemperatuur | -20~80 | - | ºC |
| Opslagtemperatuur | -40~125 | - | ºC |
| Toelaatbare overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||
| Barstdruk | 5X de volledige schaal | ||
| Langetermijnstabiliteit | 0,2% F.S/Jaar | ||
| Diafragmamateriaal | 316L | ||
| Isolatieweerstand | ≥200MΩ 100VDC | ||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||
| Schok | 100g,11ms | ||
| Reactietijd | ≤1ms | ||
| O-ring afdichting | Nitrile rubber of Fluoro rubber | ||
| Vulmedium | Siliconenolie | ||
| Gewicht | ~63g | ||
Parameters getest onder: 1,5mA @ 25°C
Gauge (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluut (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Afgedicht (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Zorg voor een goede pasvorm tussen de kerngrootte en de behuizing van de zender voor de vereiste luchtdichtheid
- Lijn de behuizing verticaal uit tijdens de montage en oefen gelijkmatige druk uit om schade aan de compensatieplaat te voorkomen
- Geef speciale instructies bij het bestellen als het gemeten medium niet compatibel is met het 316L diafragmamateriaal
- Vermijd contact met het sensordiafragma met handen of scherpe voorwerpen om schade te voorkomen
- Houd de gauge-drukaansluiting open voor de atmosfeer en voorkom binnendringen van water, damp of corrosieve media
- Raadpleeg het daadwerkelijke kernlabel voor eventuele wijzigingen in de pin-lead configuratie
- Wat zijn de kenmerken van uw druksensortransmitters?
- Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
- Kan ik speciale specificaties aanpassen?
- Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We bieden OEM- en ODM-service.
- Wat is uw productiecapaciteit?
- Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.
- Wat is de typische leveringstermijn?
- 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
- Hoe worden de producten geprijsd? Eventuele kortingen?
- Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.
- Wat is de garantie van uw producten? En after-sales service?
- Onze garantietermijn is 24 maanden na verzending en onze after-sales reageert binnen 24 uur op uw vragen, instructies op afstand via pc-netwerk zijn altijd beschikbaar.
Product Highlights
Het HT30 roestvrijstalen druksonde-element biedt hoge stabiliteit (0,1% FS/jaar) met een membraan van 316L/titaniumlegering. IP65-geclassificeerd, meet gas/vloeistof tot 20 MPa. Aanpasbare opties beschikbaar voor industriële toepassingen, waaronder petroleum-, chemische en hydraulische systemen.
