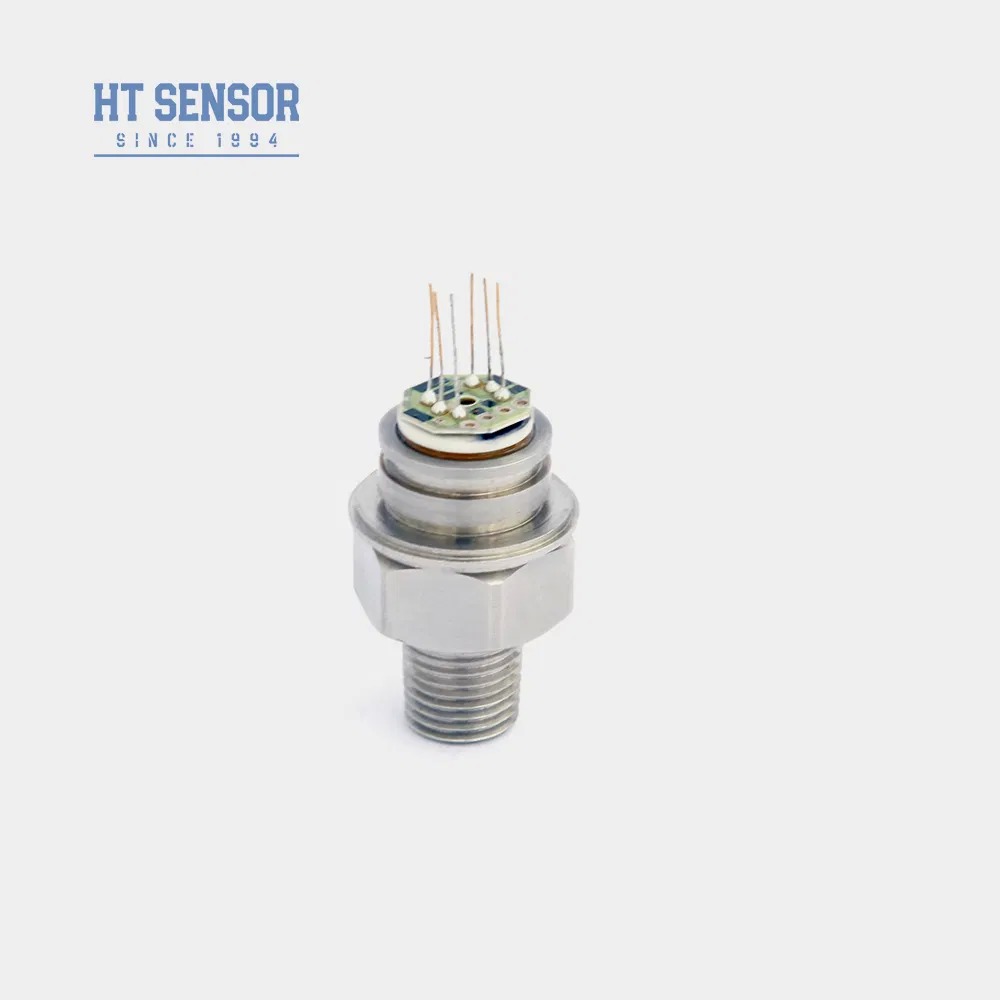

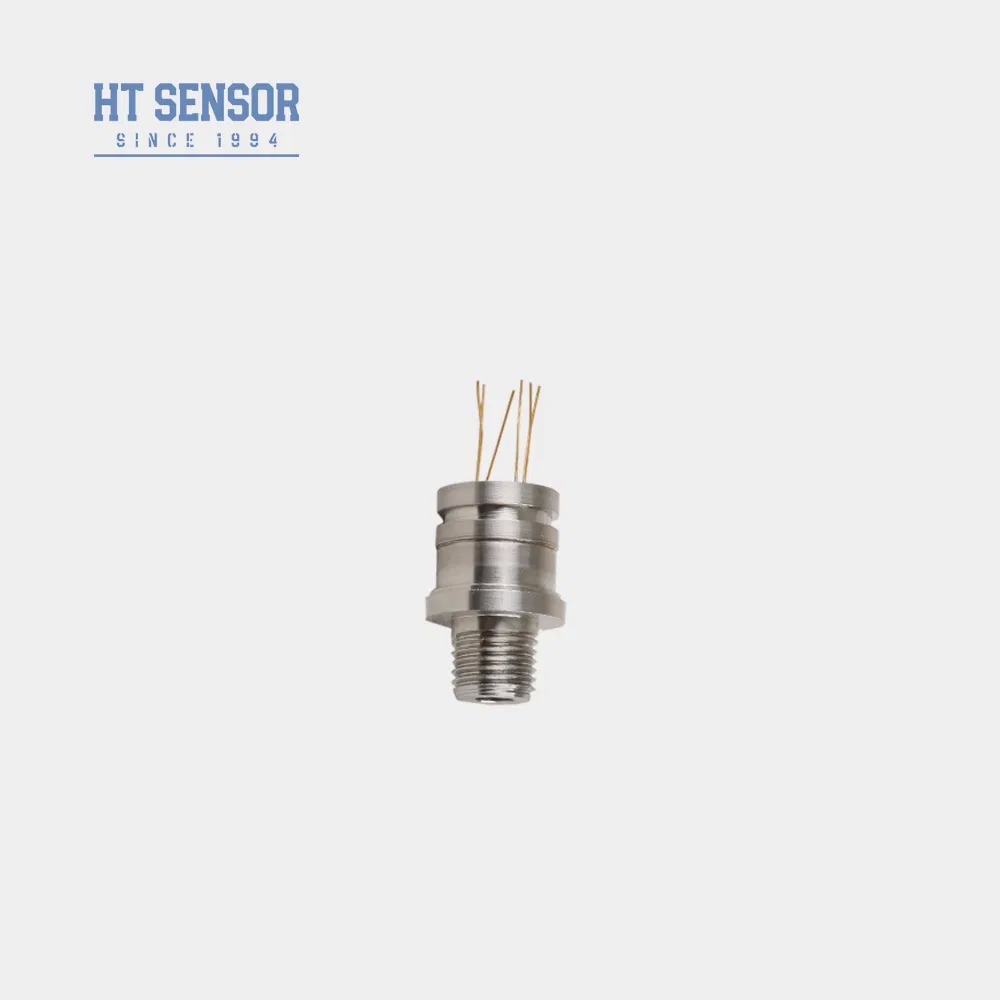

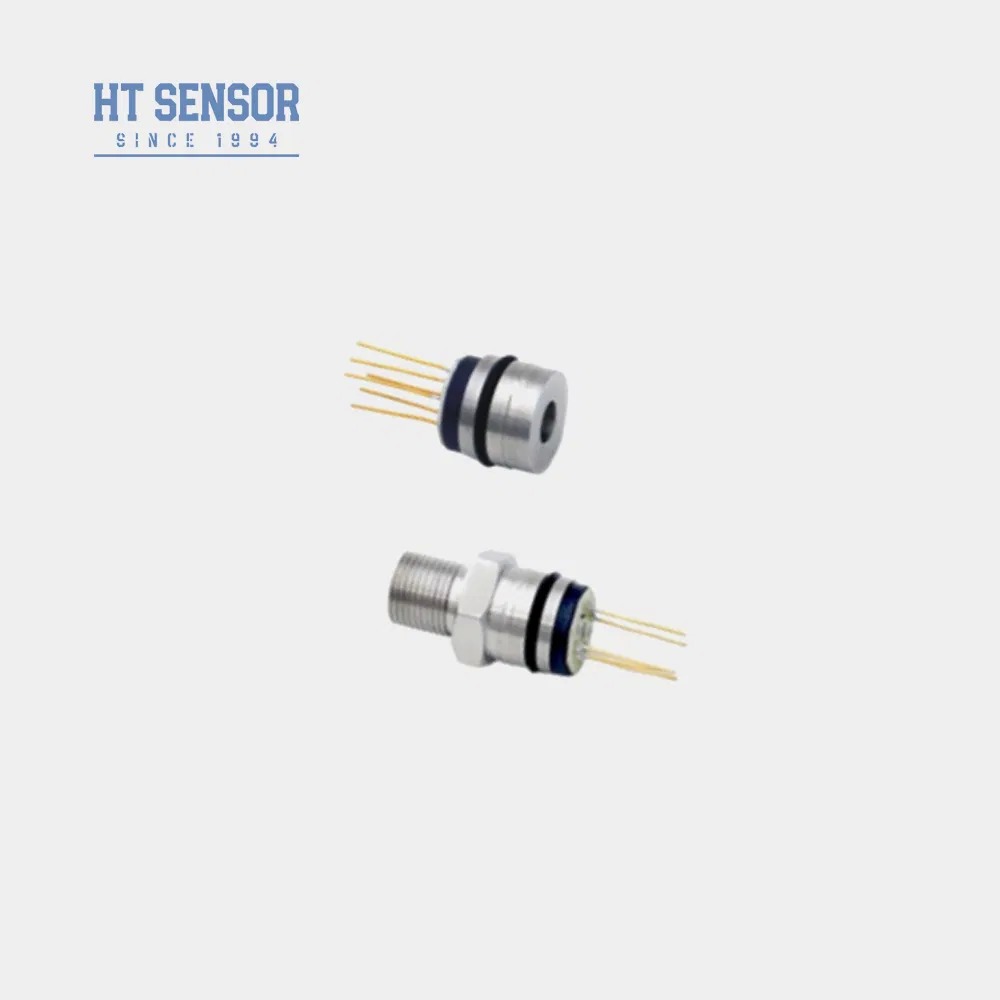

Baoji Hengtong HT30 G1/4 Draad Aangepaste Druksensor Cel Niveausensor
Product Details
| Model-NR.: | HT30 | Uitgangssignaal: | MV analoog type |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | IP-classificatie: | IP65 |
| Stroom: | 1,5 ma | Bereik: | 0-10kpa-40Mpa |
| Draad: | G1/4 enzovoort | Gewicht: | ~63g |
| Markeren |
G1/4 draad druksensor,aangepaste niveausensor,silicium druksensor met garantie |
||
Product Description
- Geavanceerde technologie met 316L roestvrijstalen behuizing en hoogwaardige diafragmamaterialen, waaronder titanium en Hastelloy
- Dikke-film circuits voor precieze temperatuurcompensatie en nulpuntcorrectie
- Meerdere draadinterface-opties beschikbaar voor flexibele installatie
- Compacte gelaste constructie die hoge betrouwbaarheid en duurzaamheid garandeert
- Industriële procescontrole in de petroleum-, chemische, metallurgie-, energie- en hydrologiesectoren
- Toepassingen in de marine- en luchtvaartindustrie
- Hydraulische en pneumatische controlesystemen
- Algemene procescontrole en bewakingstoepassingen
- Voeding: ≤2mA DC (Typisch 1.5mA DC)
- Ingangsimpedantie: 2.5KΩ~6KΩ
- Uitgangsimpedantie: 2.5KΩ~6KΩ

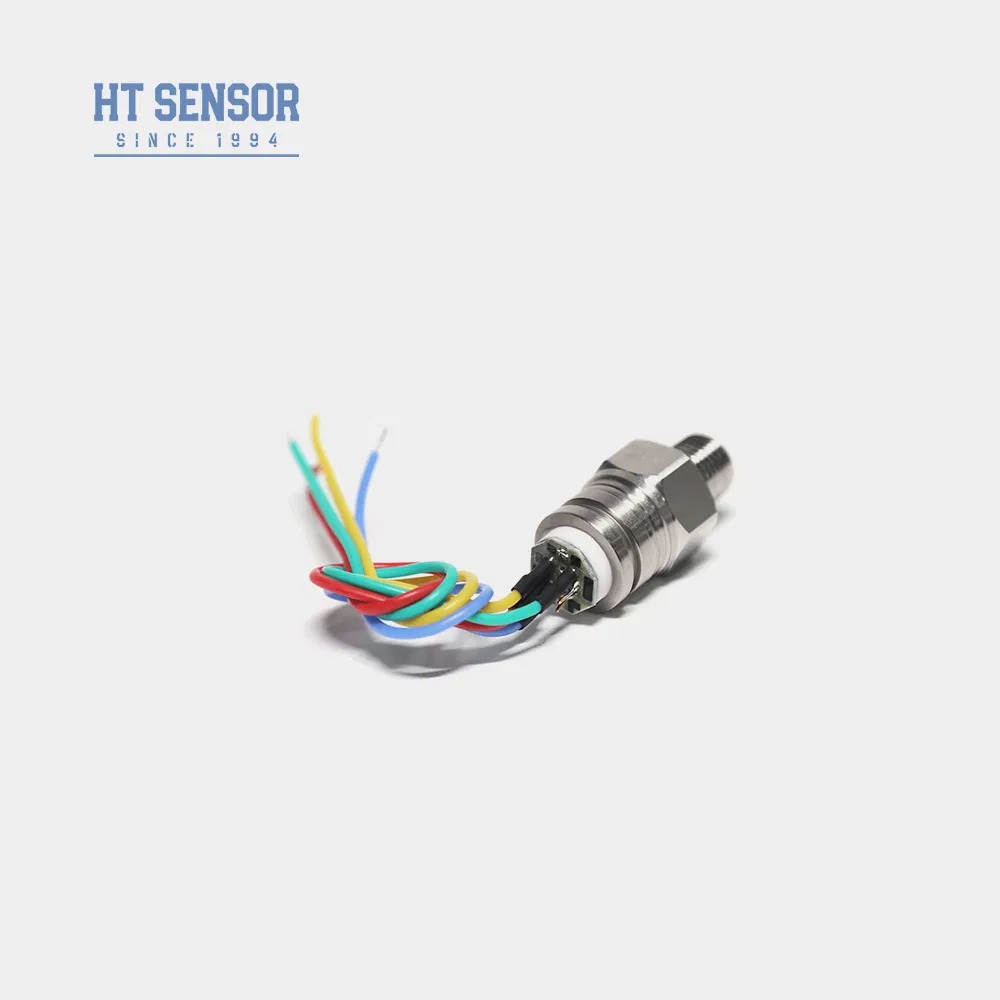

- Elektrische Aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuurdraden
| Parameter | Type | Typ | Max | Eenheid |
|---|---|---|---|---|
| Meetbereik | Gauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| Absoluut (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS | |||
| Non-lineariteit | ±0.15 | ±0.3 | %F.S | |
| Herhaalbaarheid | 0.05 | 0.1 | %F.S | |
| Hysteresis | 0.05 | 0.1 | %F.S | |
| Nulpunt Offset Uitgang | 0±1 | 0±2 | mV | |
| Volledige Schaal Uitgang | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| Nulpunt Offset Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ±1 | %F.S | |
| Volledige Schaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ±1 | %F.S | |
| Gecompenseerde Temp. | ≤20KPa | 0~50 | ºC | |
| ≥35kPa | 0~70 | ºC | ||
| Bedrijfstemperatuur | -20~80 | ºC | ||
| Opslagtemperatuur | -40~125 | ºC | ||
| Toelaatbare Overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | |||
| Barstdruk | 5X de volledige schaal | |||
| Lange termijn Stabiliteit | 0.2 % F.S/Jaar | |||
| Diafragma Materiaal | 316L | |||
| Isolatieweerstand | ≥200MΩ 100VDC | |||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | |||
| Schok | 100g, 11ms | |||
| Reactietijd | ≤1ms | |||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | |||
| Vulmedium | Siliconenolie | |||
| Gewicht | ~63g | |||
- Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing tijdens de montage om de vereiste luchtdichtheid te bereiken
- Houd tijdens de montage van de behuizing de verticale uitlijning aan en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen
- Specificeer speciale vereisten bij het bestellen als het gemeten medium niet compatibel is met het 316L-diafragma en het behuizingsmateriaal
- Vermijd contact met het sensordiafragma met handen of scherpe voorwerpen om schade door vervorming of doorboring te voorkomen
- Houd de gauge-drukaansluiting open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve media in de negatieve drukkamer komen
- Raadpleeg de daadwerkelijke kernlabeling voor eventuele wijzigingen in de pin-leadconfiguratie
Product Highlights
HT30 silicium piëzoresistieve druksensor met 316L roestvrijstalen behuizing. Meet de gas-/vloeistofdruk (0-10kPa-20MPa), IP65-gecertificeerd. Hoge precisie (±0,3% FS), compact gelast ontwerp. Aanpasbare schroefdraad (G1/4 enz.) en OEM/ODM beschikbaar.
