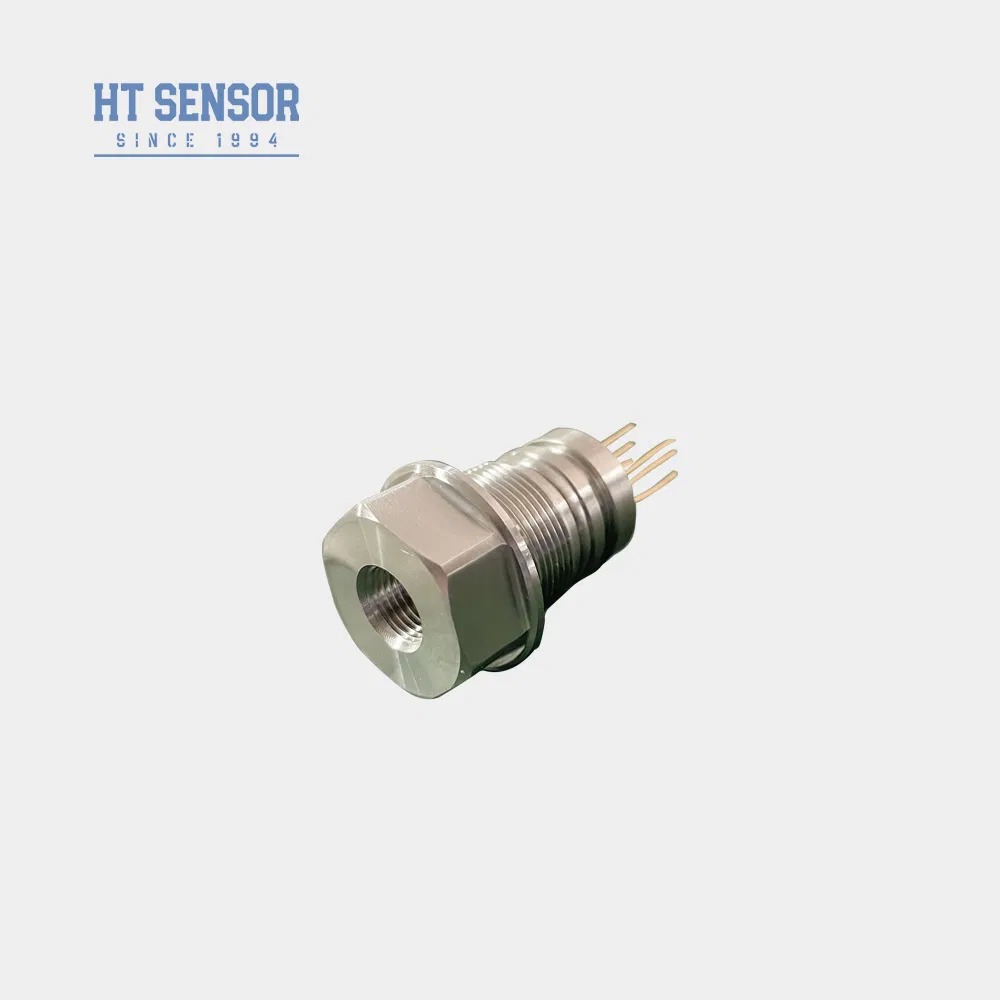

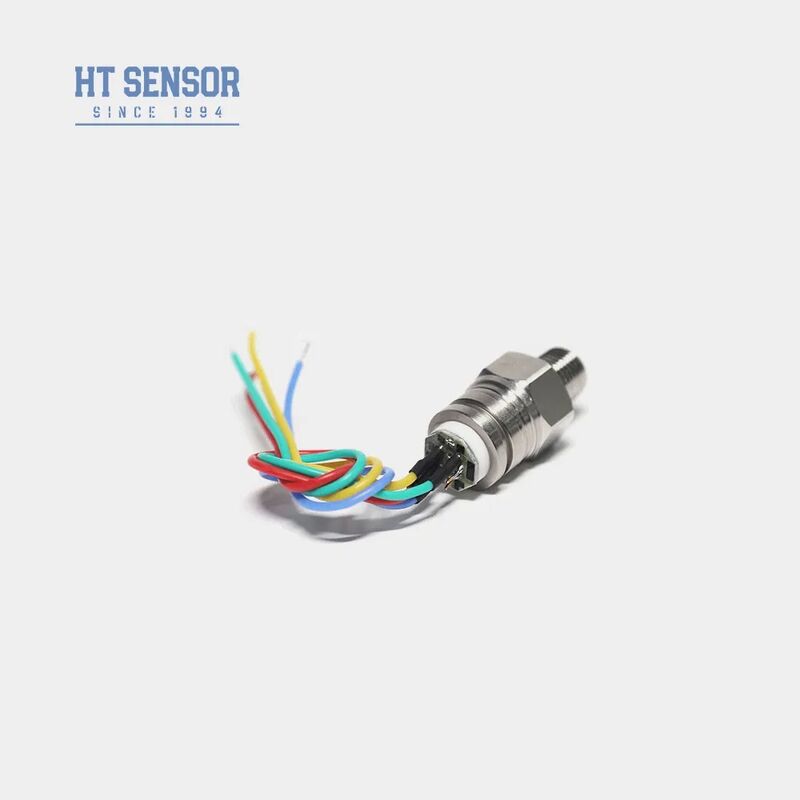

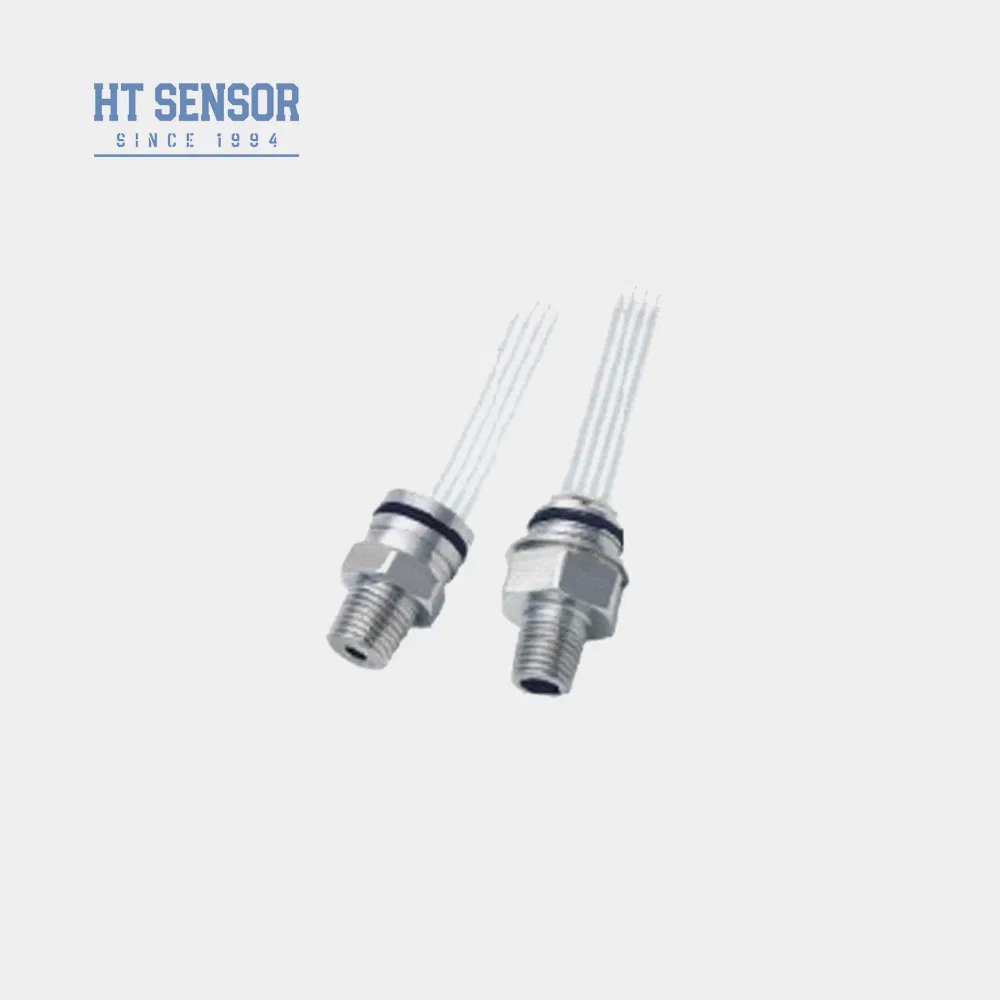

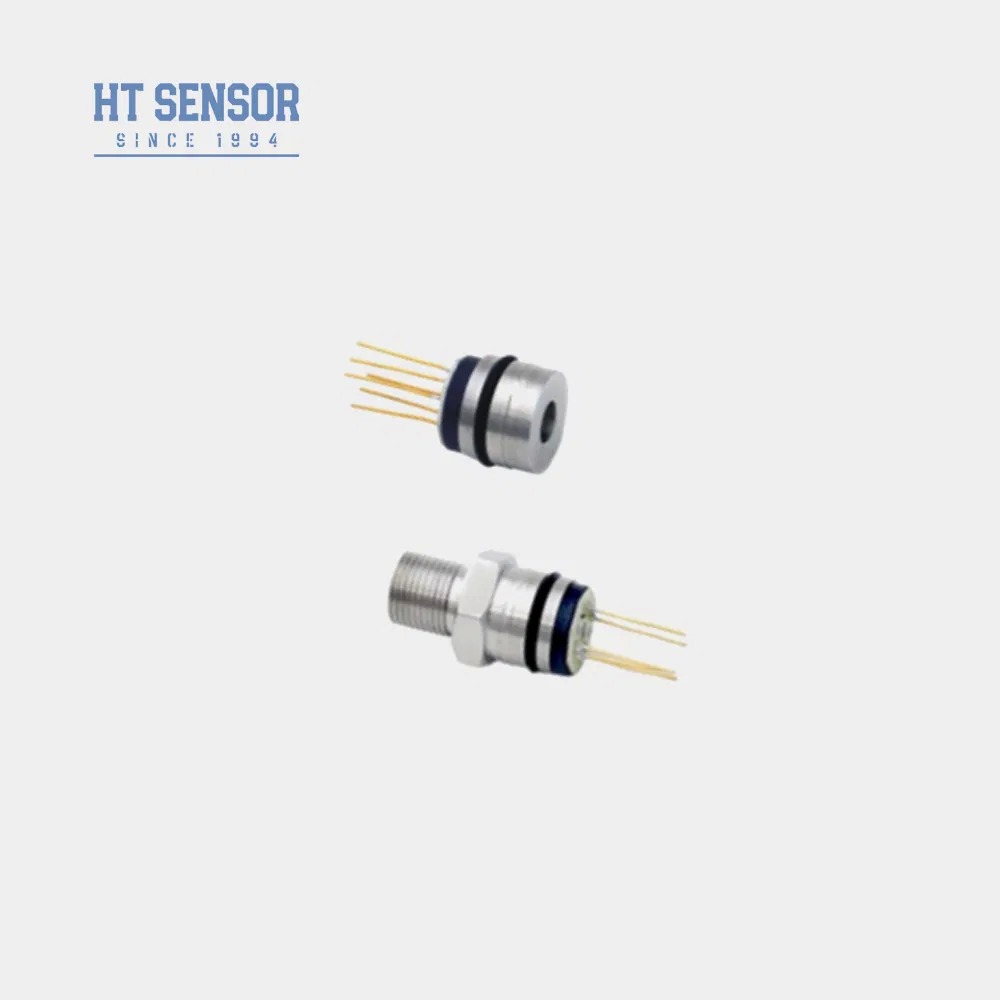

Lijnarrangement met draad geïntegreerde druksensor OEM niveau sensor
Product Details
| Model-NR.: | HT30 | Uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Productieproces: | Integratie | Materiaal: | Roestvrij staal |
| Draadtype: | Aangepast | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | Voeding: | 10 VDC 5 VDC 1,5 mA |
| Uitvoer: | 10MV/V 100+-30MV | Diafragma -materiaal: | 316L |
| Bedrijfstemperatuur: | -20 tot 80 °C | Gewicht: | ~63g |
| Markeren |
draadgeïntegreerde druksensor,OEM-niveau sensor silicium,druksensor voor de lijnopstelling |
||
Product Description
- Maakt gebruik van dikkefilmcircuits voor temperatuurcompensatie en nul-offsetcorrectie
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Voeding met constante spanning en standaarduitgang
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrij staal compatibiliteit
- Gebruikt in procesbesturingssystemen voor het bewaken en regelen van druk
- Vaak gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Voeding: ≤10VDC
- Common Mode uitgangsspanning: 50% van de ingang (typisch)
- Ingangsimpedantie: 4KΩ~20KΩ
- Uitgangsimpedantie: 2,5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hogetemperatuurdraad, lintkabel
| Meetbereik | Type | Waarden |
|---|---|---|
| Drukbereiken | Maat (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absoluut (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |
| Niet-lineariteit | ±0,15 | ±0,3 | %FS | |
| Herhaalbaarheid | 0,05 | 0,1 | %FS | |
| Hysterese | 0,05 | 0,1 | %FS | |
| Nul-offset-uitvoer | 0±1 | 0±2 | mV | |
| Volledige uitvoer | ≤20KPa: 50±1 | 50±2 | mV ≥35kPa: 100±1 | 100±2 | mV |
|
| Nul-offset-temp. Drift | ≤20KPa: ±1 | ±2,5 | %FS ≥35kPa: ±0,8 | ±1,5 | %FS |
|
| Volle schaal temp. Drift | ≤20KPa: ±1 | ±2 | %FS ≥35kPa: ±0,8 | ±1,5 | %FS |
|
| Gecompenseerde temp. | ≤20KPa: 0~50ºC ≥35kPa: 0~70ºC |
|
| Bedrijfstemperatuur | -20~80ºC | |
| Opslagtemperatuur | -40~125ºC | |
| Toegestane overbelasting | Neem de kleinere waarde tussen 3 keer de volledige schaal of 120 MPa | |
| Burstdruk | 5X de volledige schaal | |
| Stabiliteit op lange termijn | 0,2% FS/jaar | |
| Diafragmamateriaal | 316L | |
| Isolatieweerstand | ≥200MΩ 100VDC | |
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | |
| Schok | 100 g, 11 ms | |
| Reactietijd | ≤1ms | |
| O-ringafdichting | Nitrilrubber of fluorrubber | |
| Vullend medium | Silicium olie | |
| Gewicht | ~63g | |
- Zorg ervoor dat de kerngrootte en de zenderbehuizing tijdens de montage goed passen om de vereiste luchtdichtheid te bereiken
- Houd tijdens de montage van de behuizing de verticale uitlijning aan en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastloopt of beschadigd raakt
- Als het meetmedium niet compatibel is met het kernmembraan en behuizingsmateriaal (316L), geef dan speciale instructies bij het bestellen
- Vermijd dat u met uw handen of scherpe voorwerpen op het sensormembraan drukt om schade te voorkomen
- Houd de drukpoort van de meterdrukkern open voor de atmosfeer en voorkom het binnendringen van water, waterdamp of corrosieve media
- Raadpleeg het label op de eigenlijke kern voor eventuele wijzigingen in de pinkabels
Product Highlights
HT30V geïntegreerde druksensor met 316L roestvrijstalen membraan voor gas-/vloeistofmeting. Beschikt over hoge stabiliteit, IP65-classificatie, aangepaste schroefdraadopties en OEM-mogelijkheden. Ideaal voor luchtcompressoren, koeling en procescontrolesystemen.
