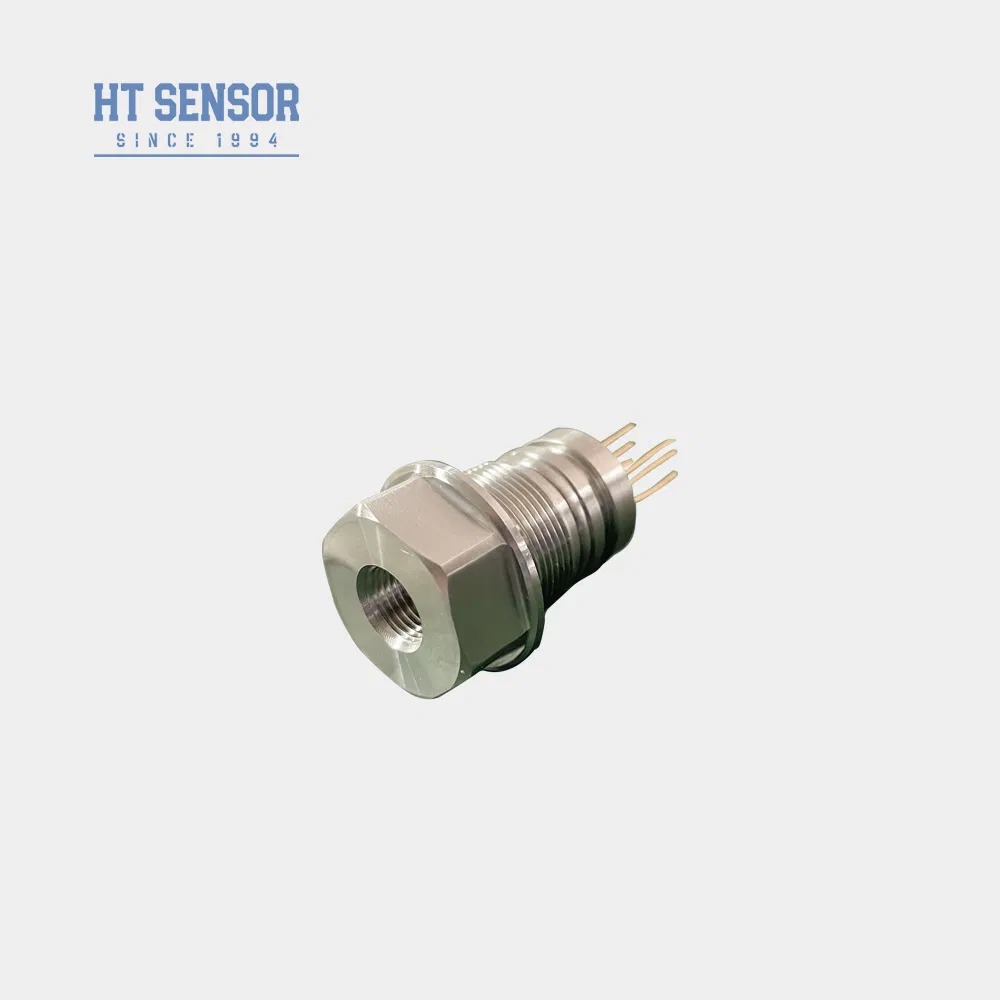

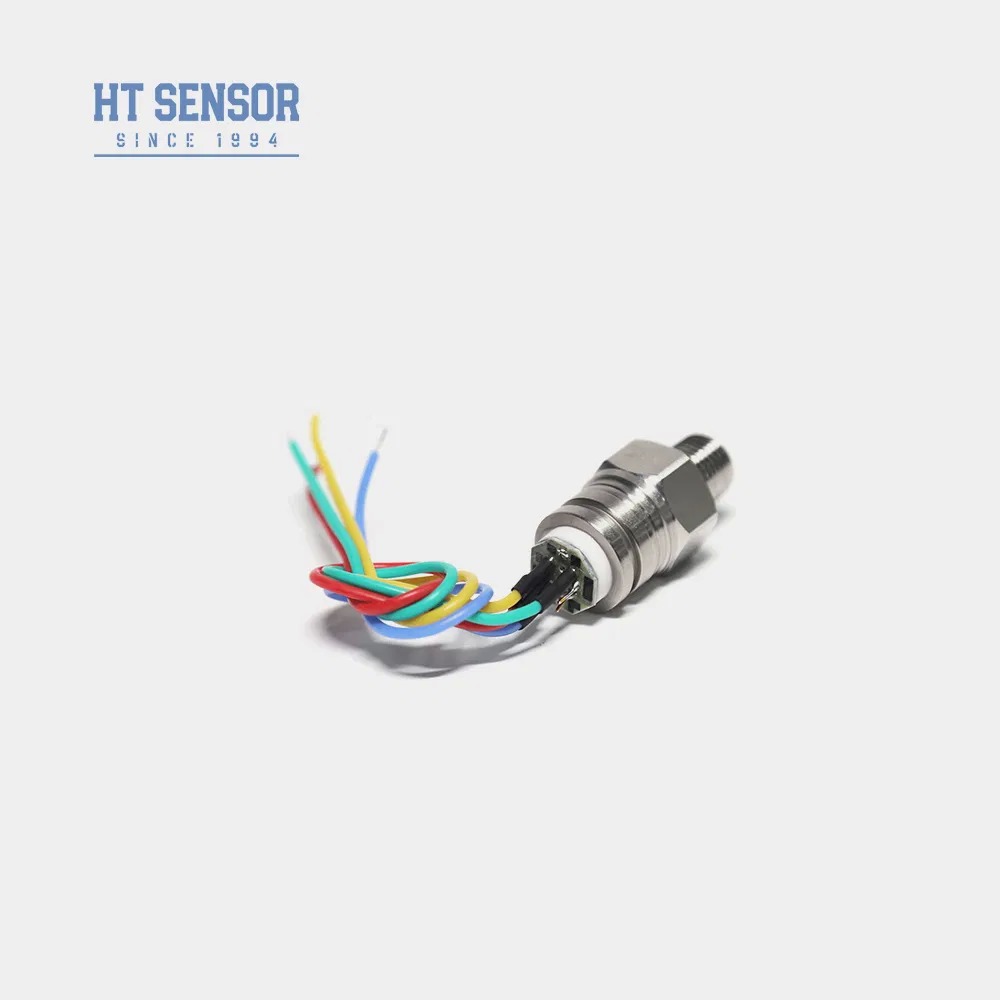

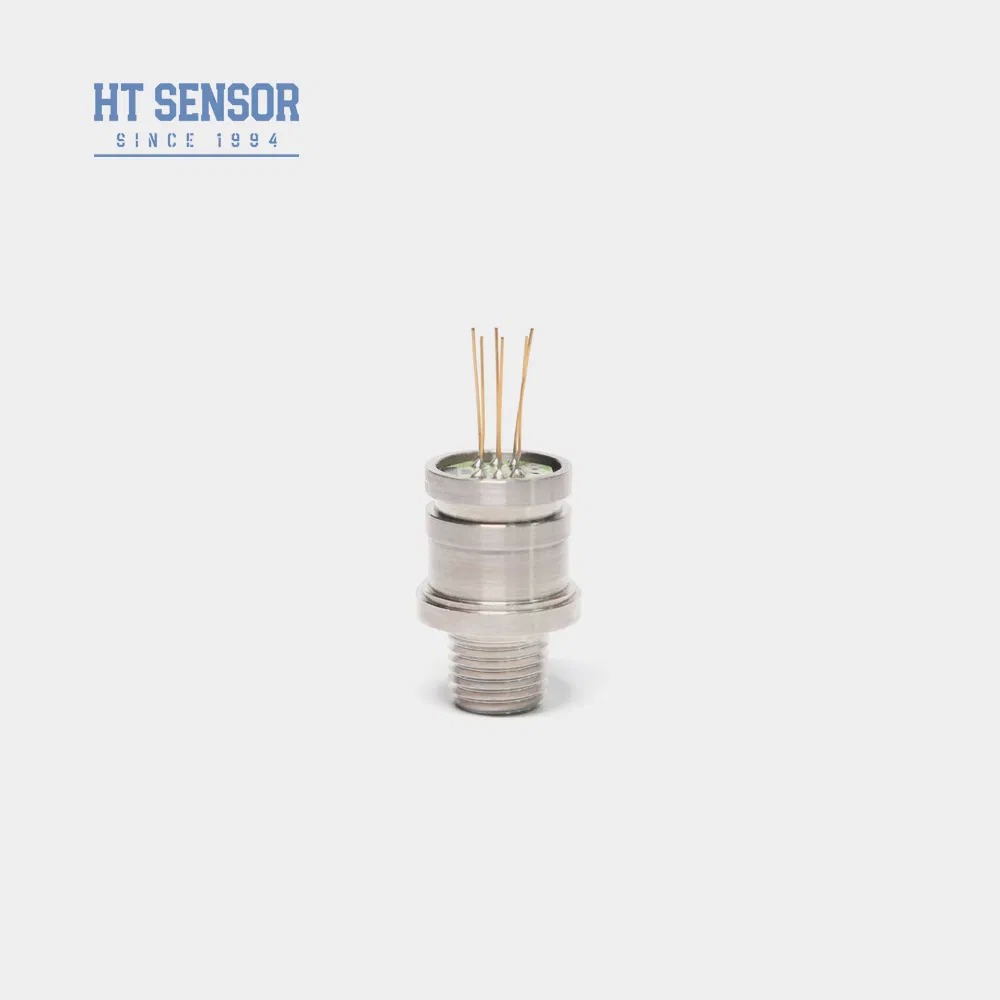

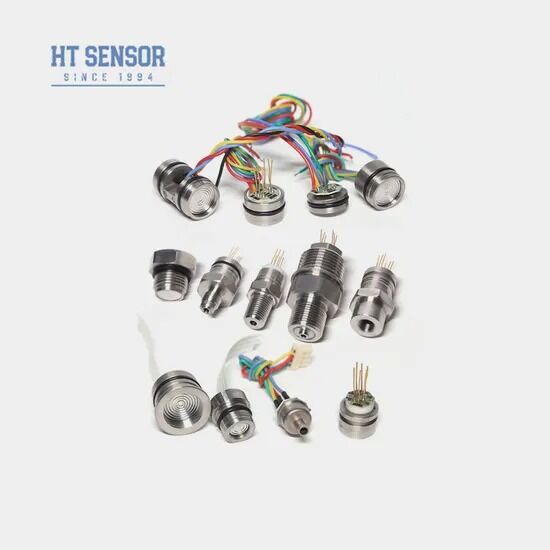

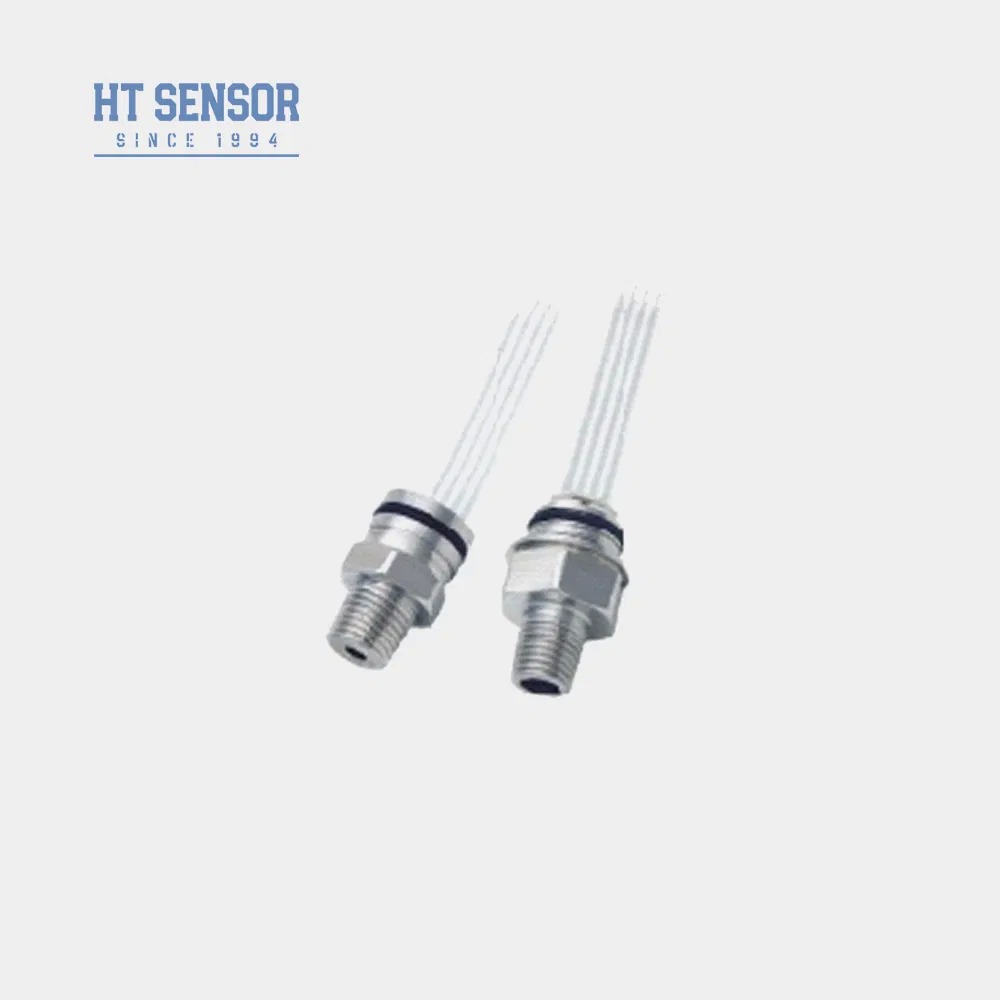

10VDC aangedreven Mini G1/4 draad Liquid Pressure Sensor Transducer Level Sensor Cell
Product Details
| Model-NR.: | HT30V | Uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Aangepast |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-classificatie: | IP65 | Voeding: | 5-10VDC |
| Uitvoer: | 10mv/v | Drukbereik: | 0-10kpa~20Mpa |
| Ingangsimpedantie: | 4KΩ~20KΩ | Uitgangsimpedantie: | 2.5kΩ ~ 6kΩ |
| Bedrijfstemperatuur: | -20 tot 80 °C | Opslagtemperatuur: | -40~125ºC |
| Gewicht: | ~63g | ||
| Markeren |
10VDC mini G1/4 vloeistofdruk sensor,G1/4 draadniveau sensor omvormer,mini vloeistofdruk sensor met garantie |
||
Product Description
- Dikkefilmcircuits voor temperatuurcompensatie en nul-offsetcorrectie
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Voeding met constante spanning en standaarduitgang
- Meting van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met roestvrij staal 316L
- Procesbesturingssystemen voor het bewaken en regelen van druk
- Koelsystemen en luchtcompressoren voor drukmeting
- Voeding: ≤10VDC
- Common Mode uitgangsspanning: 50% van de ingang (typisch)
- Ingangsimpedantie: 4KΩ~20KΩ
- Uitgangsimpedantie: 2,5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hogetemperatuurdraad, lintkabel
| Meetbereik | Maat (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Absoluut(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Verzegeld(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parameter | Typ | Max | Eenheid |
| Niet-lineariteit | ±0,15 | ±0,3 | %FS |
| Herhaalbaarheid | 0,05 | 0,1 | %FS |
| Hysterese | 0,05 | 0,1 | %FS |
| Nul-offset-uitvoer | 0±1 | 0±2 | mV |
| Volledige uitvoer (≤20KPa) | 50±1 | 50±2 | mV |
| Volledige uitvoer (≥35kPa) | 100±1 | 100±2 | mV |
| Nul-offset-temp. Afwijking (≤20KPa) | ±1 | ±2,5 | %FS |
| Nul-offset-temp. Afwijking (≥35kPa) | ±0,8 | ±1,5 | %FS |
| Volle schaal temp. Afwijking (≤20KPa) | ±1 | ±2 | %FS |
| Volle schaal temp. Afwijking (≥35kPa) | ±0,8 | ±1,5 | %FS |
| Gecompenseerde temp. (≤20KPa) | 0~50 | ºC | |
| Gecompenseerde temp. (≥35kPa) | 0~70 | ºC | |
| Bedrijfstemperatuur | -20~80 | ºC | |
| Opslagtemperatuur | -40 ~ 125 | ºC | |
| Toegestane overbelasting | Neem de kleinere waarde tussen 3 keer de volledige schaal of 120 MPa | ||
| Burstdruk | 5X de volledige schaal | ||
| Stabiliteit op lange termijn | 0,2% | FS/jaar | |
| Diafragmamateriaal | 316L | ||
| Isolatieweerstand | ≥200MΩ 100VDC | ||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||
| Schok | 100 g, 11 ms | ||
| Reactietijd | ≤1ms | ||
| O-ringafdichting | Nitrilrubber of fluorrubber | ||
| Vullend medium | Silicium olie | ||
| Gewicht | ~63g | ||
- Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing voor de vereiste luchtdichtheid
- Lijn de behuizing verticaal uit en oefen tijdens de montage een gelijkmatige druk uit om schade te voorkomen
- Geef speciale instructies als het gemeten medium niet compatibel is met 316L-materialen
- Vermijd dat u met uw handen of scherpe voorwerpen op het sensormembraan drukt
- Houd de manometerdrukpoort open voor de atmosfeer en voorkom het binnendringen van verontreinigingen
- Raadpleeg het daadwerkelijke kernlabel voor pin-leadconfiguraties
- Wat zijn de kenmerken van uw druksensorzenders?
- Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
- Kan ik speciale specificaties aanpassen?
- Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.
- Wat is uw productiecapaciteit?
- Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsplanning te garanderen.
- Wat is de typische levertijd?
- 5-8 werkdagen voor standaardmodellen. Op maat gemaakte producten kunnen variëren.
- Hoe zijn de producten geprijsd? Eventuele kortingen?
- Concurrerende prijzen met kortingen voor bulkbestellingen of langetermijnpartners.
- Wat is de garantie van uw producten? En after-sales service?
- Onze garantietermijn bedraagt 24 maanden na verzending en ons after-salesteam zal binnen 24 uur op uw vragen reageren. Instructie op afstand via een pc-netwerk is altijd beschikbaar.
Product Highlights
HT30V mini-druksensor met 10VDC-voeding. Meet de gas-/vloeistofdruk (0-10kPa~20MPa). Beschikt over hoge stabiliteit, IP65-classificatie, 316L roestvrij staal en aangepaste schroefdraadopties. Ideaal voor industriële procescontrole, koeling en luchtcompressoren.
