Gedetailleerde informatie

Model-NR.:	BP93420-IIIQT	Meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	316L	Frequentierespons:	2.4kHz
Gewicht:	~ 1 kg	Overbelastingscapaciteit:	≤ 1,5 keer van het nominale bereik
Herhaalbaarheid:	≤0.1%FS	Hysterese:	≤0.1%FS
Langetermijnstabiliteit:	± 0,1%FS/jaar (typisch) ± 0,2%FS/jaar (maximaal)	Bedrijfstemperatuur:	-20ºC ~ 80ºC
Uitgangssignaal:	4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4.5V, RS485
Markeren:	OEM digitale druksensor , 3051 BP93420-IIIQT drankensensor , silicium druksensor met garantie

Productomschrijving

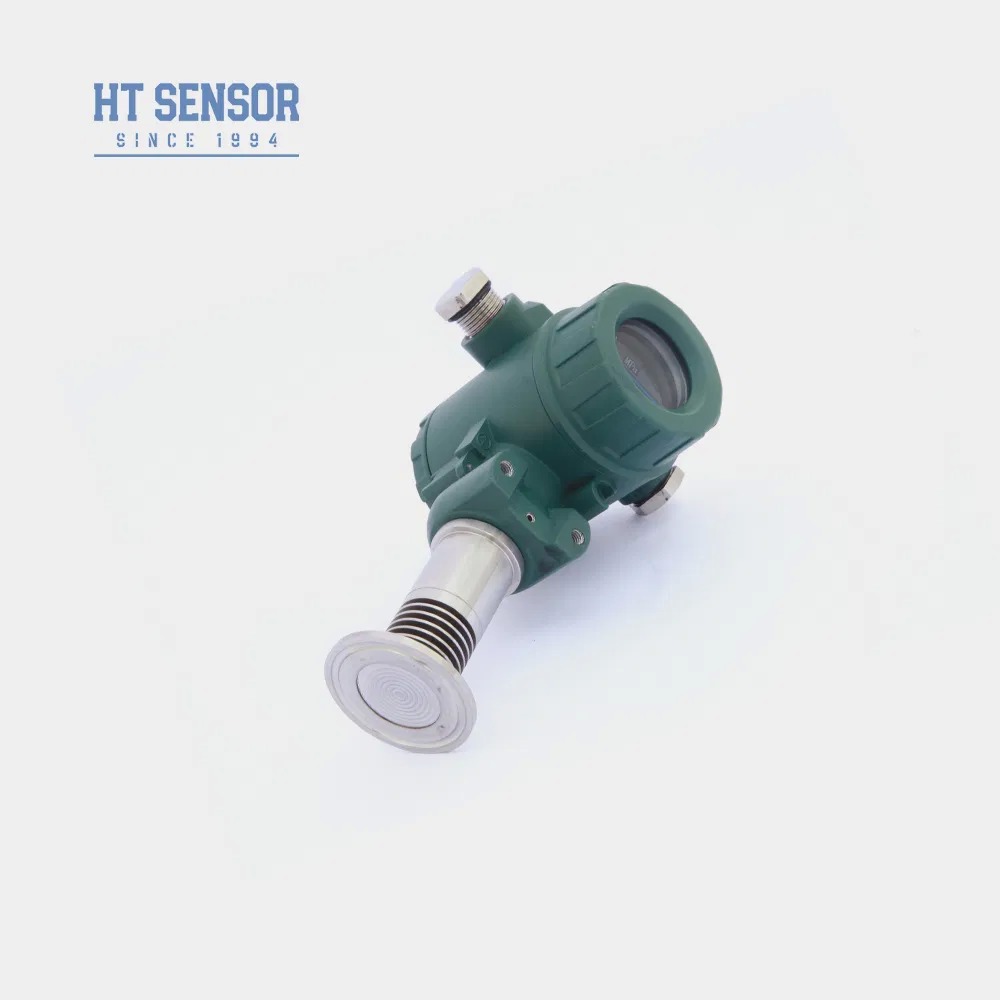

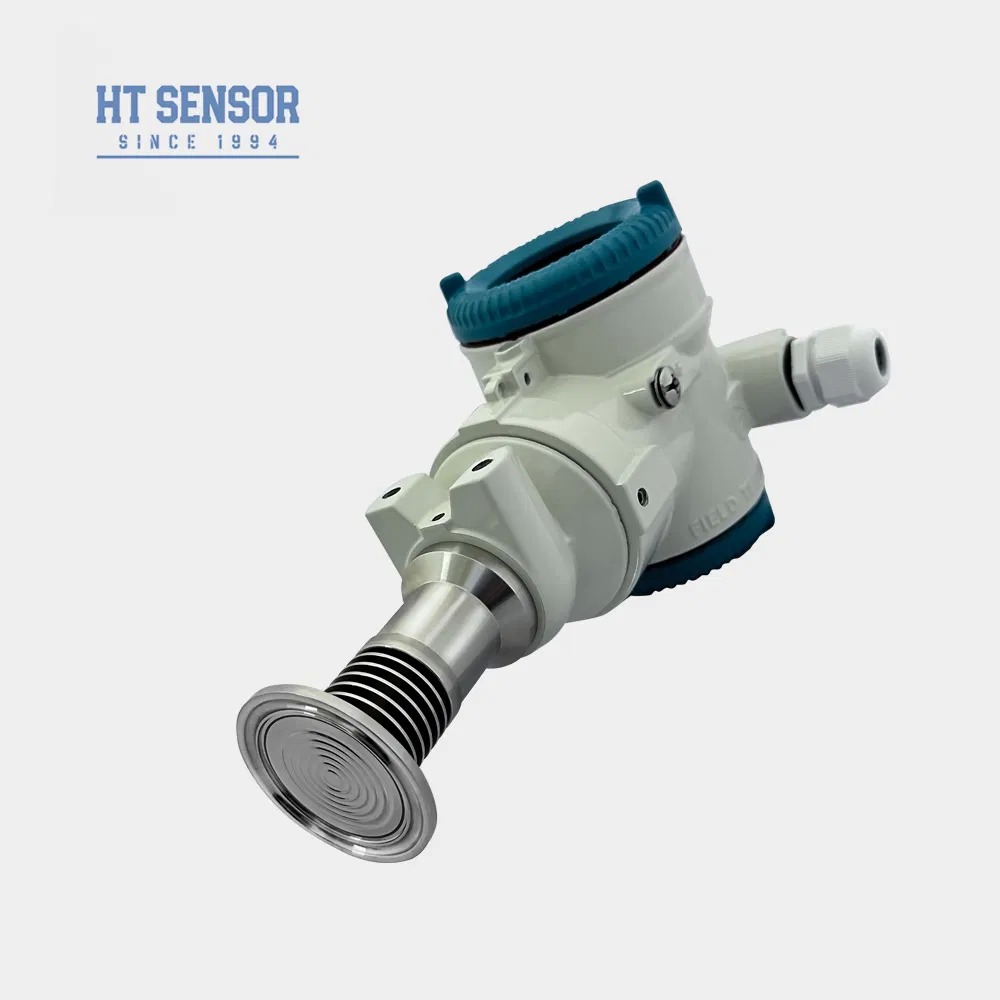

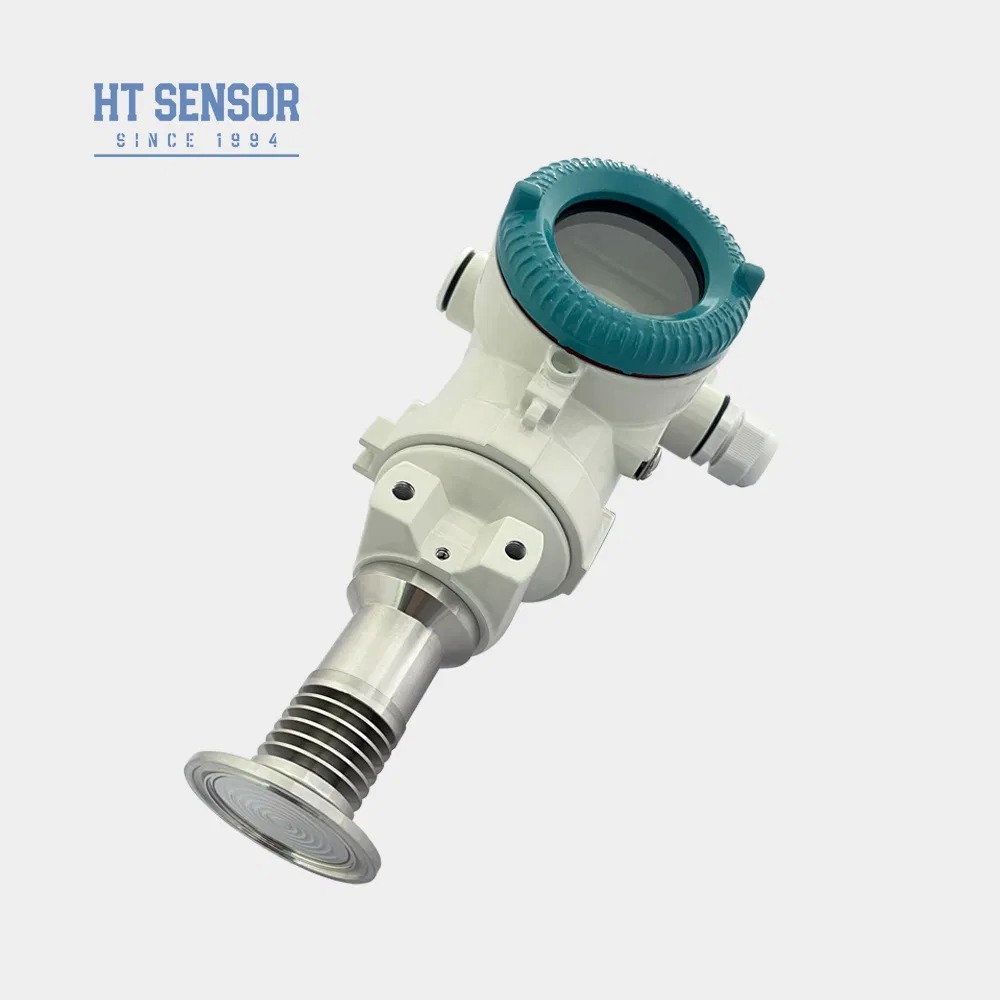

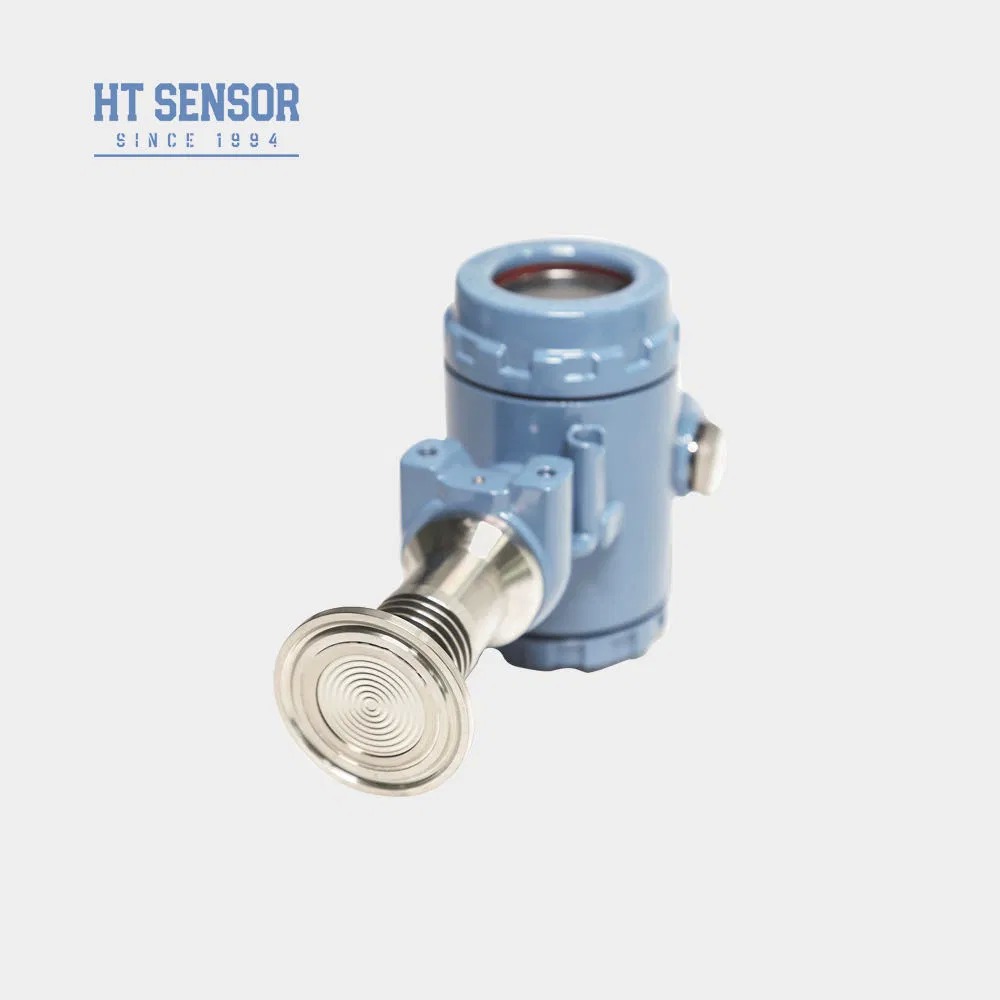

BP93420-IIIQT Druksensor

De BP93420-IIIQT druksensor maakt gebruik van HT-serie siliconen drukweerstand isolatie oliegevulde kerntechnologie als het signaalmeetelement. Het beschikt over een volledig metalen vlak membraan en directe lassen met de procesaansluiting, wat zorgt voor precieze verbindingen tussen de procesaansluiting en het meetmembraan. Het hele product ondergaat strenge tests om stabiele, betrouwbare prestaties te garanderen en effectief verstopping van de drukgaten door kristalliserende media te voorkomen.

Producteigenschappen

Breed meetbereik met diverse drukinterface-opties
Diverse opties voor uitgangssignalen
Instelbare nul- en volledige schaal kalibratie
Hoge nauwkeurigheid met meerdere steriele procesaansluitingen

Toepassingen

Meting van niet-corrosieve gassen en vloeistoffen met 316L compatibiliteit
Medische, biofarmaceutische en voedselhygiëne-industrieën voor steriele verwerking
Papier- en chemische industrieën, bewaking van rioolwaterpeil en drukmetingen in drankblikken
Hydraulische en pneumatische besturingssystemen

Prestatieparameters

Meetbereik	-100kPa…0kPa ~ 35kPa…3.5MPa
Druktype	Relatieve druk, Absolute druk, Afgesloten druk
Overbelasting	≤ 1,5 keer het nominale bereik
Nauwkeurigheid @ 25ºC	±0,25% (Typisch) ±0,5% (Maximaal)
Herhaalbaarheid	≤0,1%FS
Hysteresis	≤0,1%FS
Langetermijnstabiliteit	±0,1%F.S/Jaar(Typisch) ±0,2%F.S/Jaar(Maximaal)
Nulpunt temperatuurdrift	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Volledige schaal temperatuurdrift	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Frequentierespons	2,4Khz
Compensatietemperatuur	0-70ºC(≤10mpa, aanpasbaar)
Bedrijfstemperatuur	-20ºC~80ºC
Opslagtemperatuur	-40ºC~120ºC
Trillingen	10g,55Hz ~ 2kHz
Behuizingsmateriaal	304,316L
Membraanmateriaal	316L
Isolatieweerstand	100MΩ 100VDC
Explosieveiligheidsklasse	Ex db IIC T6 Gb
Beschermingsklasse	IP65
O-ring afdichting	Fluorkubber
Gewicht	~0,3kg

Uitgangssignaal	Voedingsspanning	Uitgangstype
4~20mA	12~30VDC	2/3/4 draads
0~10/20mA		3 draads
0/1~5V 0/1~10V 0,5~4,5V	5VDC
RS485 Communicatieprotocol	3,6~30V / Batterij	4 draads

Besteltips

Zorg ervoor dat het gemeten medium compatibel is met de contactonderdelen van het product
Explosieveilige producten bevatten geen digitale displaykoppen
Voor transmitters met LCD- of LED-displaykoppen mag de voeding niet lager zijn dan 20VDC
Installeer bliksembeveiligingsapparaten ter plaatse en zorg voor betrouwbare aarding
Voor bedrijfstemperaturen onder -20ºC, selecteer EPDM O-ring afdichting in plaats van Fluorkubber
De standaard kabellengte is 1,5 m met polyethyleen materiaal; specificeer alternatieve materialen in volgorde
Informeer ons over speciale vereisten, waaronder sterke trillingen, impactkracht of elektromagnetische interferentie

Bestelgids

BP93420XX | Druksensor

Code	Overzicht Constructie
IB	Algemene Druksensor
IX	Display Druksensor
IE	Schokbestendige Luchtvaart Druksensor
IIC/III	Industriële Algemene/ Display Druksensor
IF	Vochtbestendige Druksensor
IIE/IIIE	Algemene/Display Druksensor
IN	Airconditioning Specifieke Druksensor
IC	Hoge Temperatuur Druksensor
IQ/IQT	Groot Membraan / Hoge Temperatuur Druksensor

Code	Voeding
D1	24VDC
D2	5VDC
D3	Anders

Code	Uitgangssignaal
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC

Code	Drukverbinding
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Anders

Code	Elektrische Aansluiting
B1	Hirschmann
B2	PG7 Plug
B3	Afgedichte Kabeluitgang
B4	2088 Industriële Behuizing
B5	2088 Industriële Behuizing met Display
B6	Anders

Code	Druktype
G	Relatieve Druk
A	Absolute Druk
S	Afgesloten Referentiedruk

Veelgestelde Vragen

Wat zijn de kenmerken van uw druksensortransmitters?

Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We bieden OEM- en ODM-service.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, geschikt voor grootschalige bestellingen. Neem vooraf contact op met ons verkoopteam voor productie- en leveringsplanning.

Wat is de typische leveringstermijn?

5-8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

Hoe worden de producten geprijsd? Zijn er kortingen?

Concurrerende prijzen met kortingen beschikbaar voor bulkbestellingen of langetermijnpartners.

Wat is de garantie van uw producten? En after-sales service?

24 maanden garantie na verzending. Ons after-sales team reageert binnen 24 uur, met altijd op afstand beschikbare pc-netwerkinstructies.
