Gedetailleerde informatie

Model-NR.:	BP93420-IQT	Meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	316L	Frequentierespons:	2.4kHz
Gewicht:	~ 0,3 kg	Overladen:	≤ 1,5 keer van het nominale bereik
Herhaalbaarheid:	≤0.1%FS	Langetermijnstabiliteit:	± 0,1%FS/jaar (typisch) ± 0,2%FS/jaar (maximaal)
Bedrijfstemperatuur:	-20ºC ~ 80ºC	Diafragma -materiaal:	316L
Uitgangssignaal:	4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4.5V, RS485
Markeren:	4-20mA druksensor voor levensmiddelen , Drankdrukzender , silicium druksensor met garantie

Productomschrijving

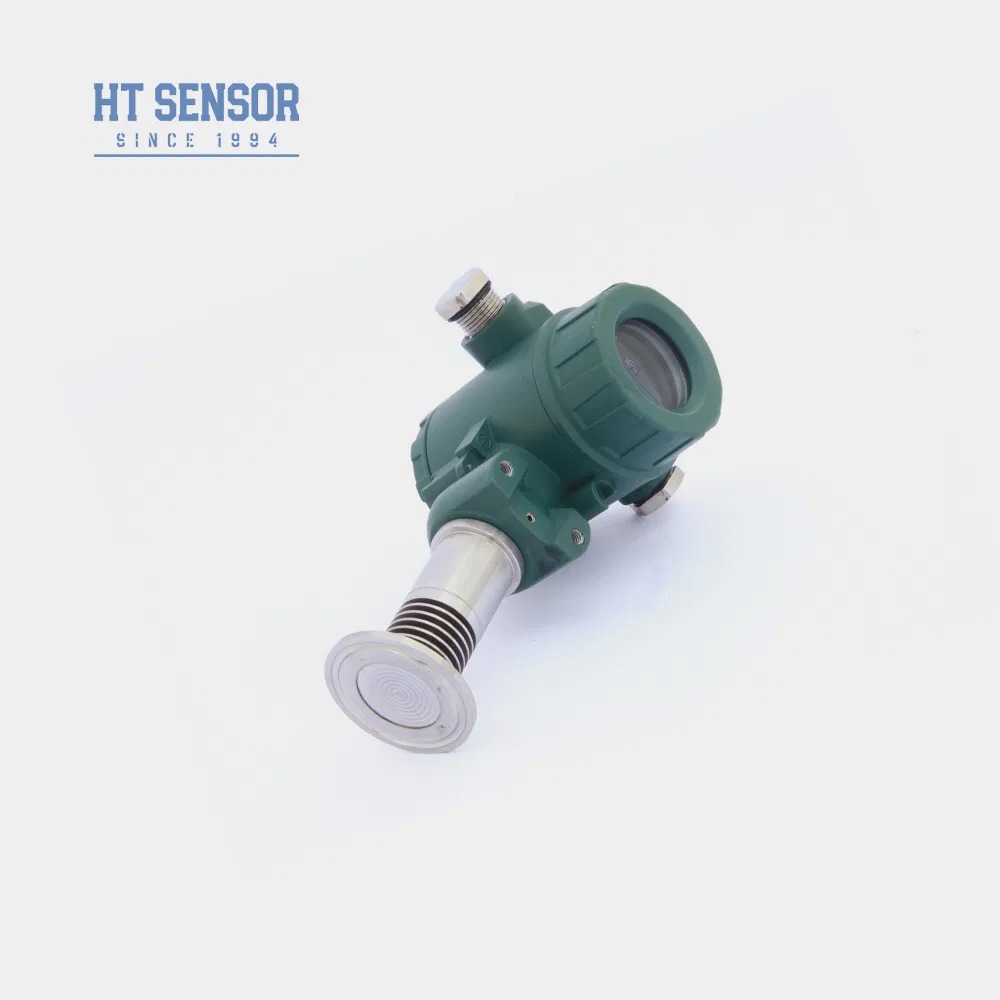

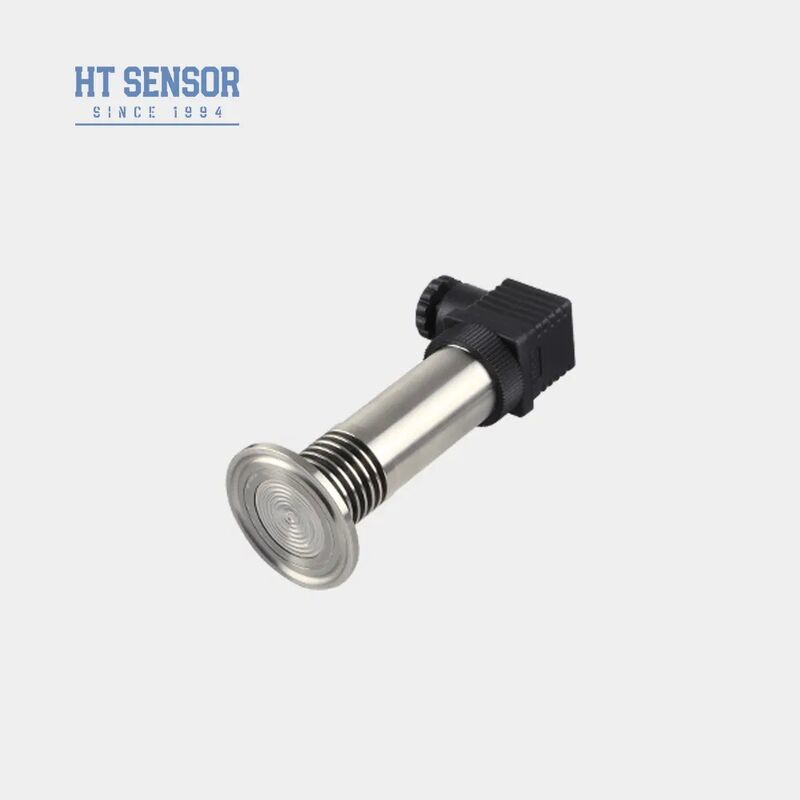

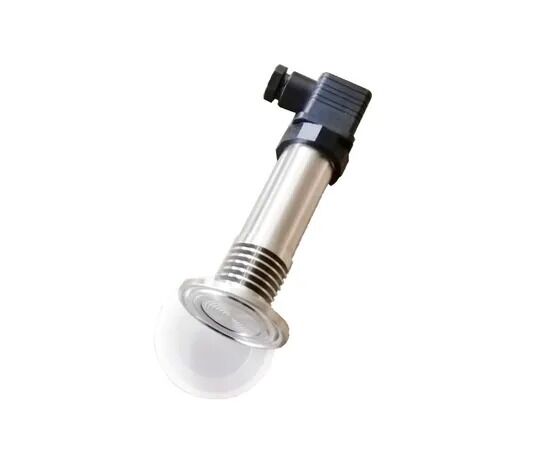

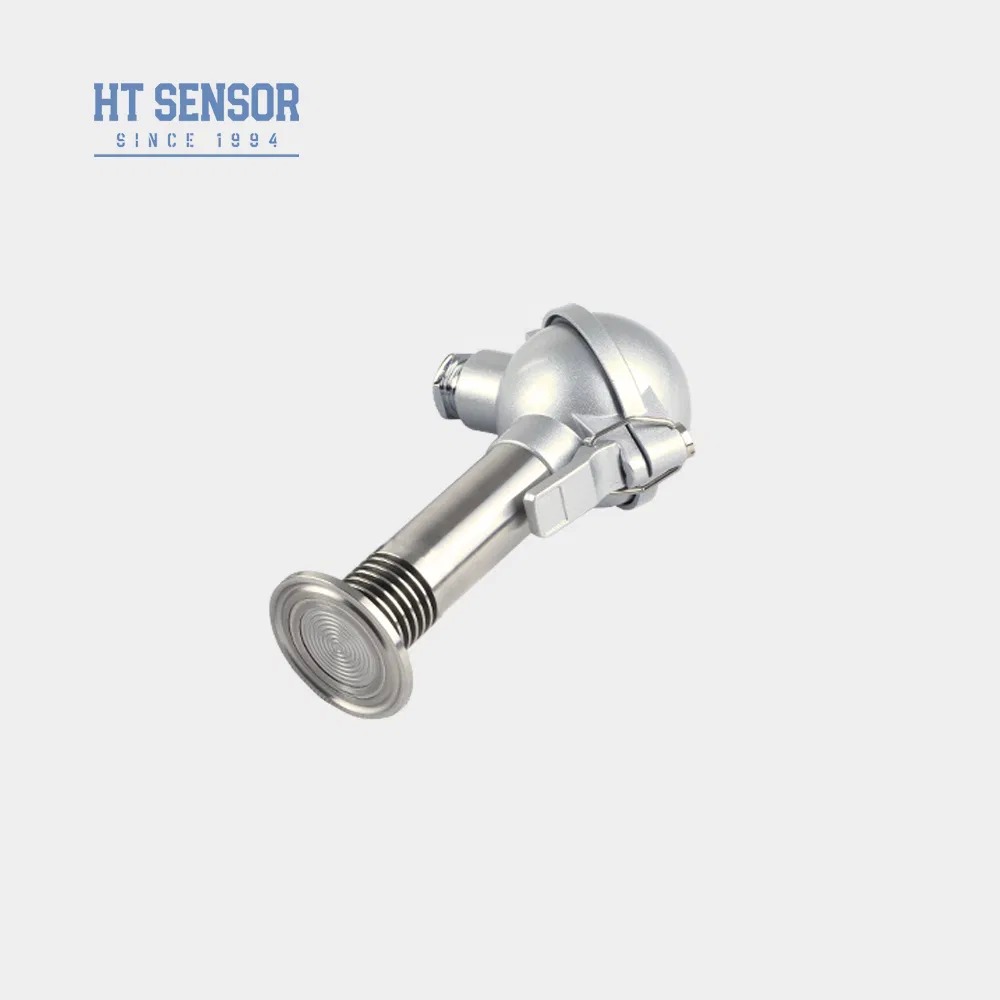

BP93420-IQT-druktransmitter

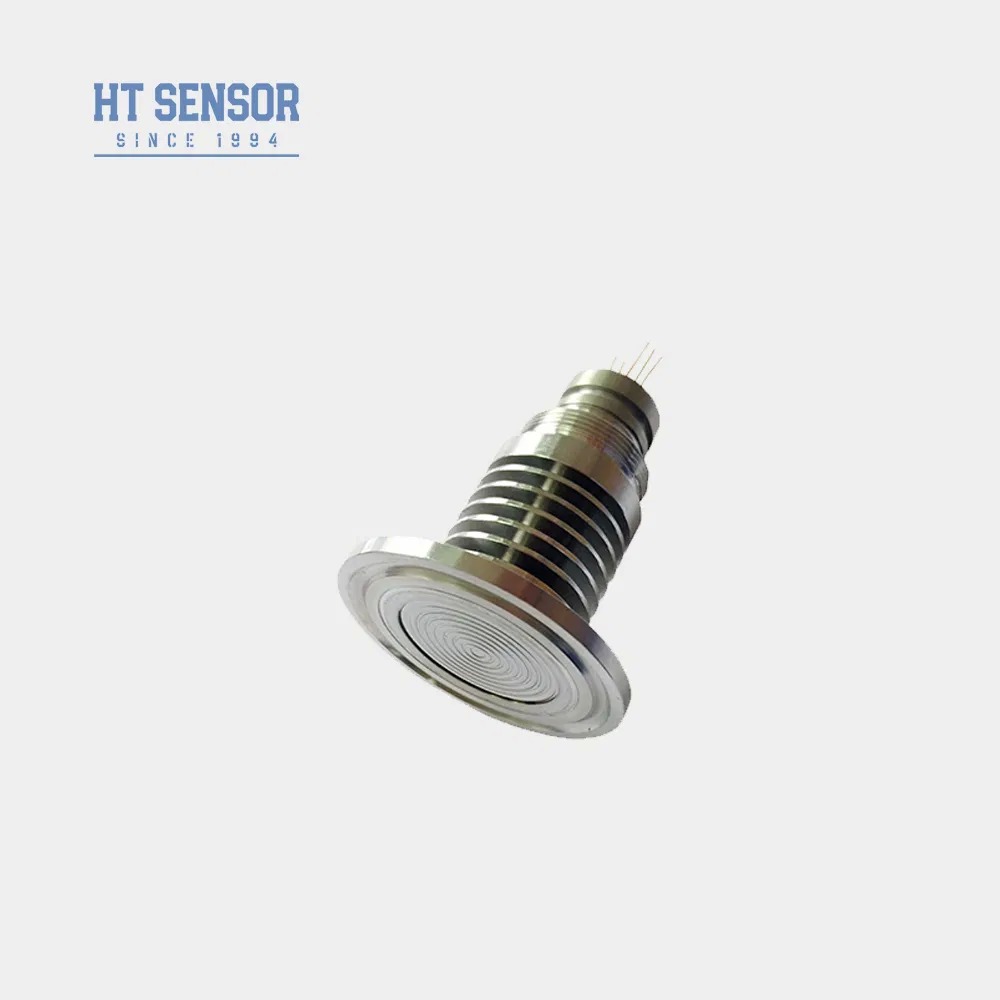

De BP93420-IQT-drukzender maakt gebruik van de HT-serie silicium-drukweerstand isolatie olie gevulde kern als signaal meetelement.Het heeft een volledig metalen spoeldiafragma en direct lassen met de procesverbinding, waardoor de verbinding tussen de procesverbinding en het meetdiafragma nauwkeurig wordt bevestigd.Het gehele product is onderworpen aan strenge tests die zorgen voor een stabiele en betrouwbare prestaties en effectief voorkomen van het probleem van drukgat verstopping veroorzaakt door kristalliserende media.

Productkenmerken

Breed meetbereik met verschillende drukinterface-opties
Diverse uitgangssignaalopties
Verstelbare nul- en volskaalse kalibratie
Hoge nauwkeurigheid met meerdere steriele procesverbindingen

Toepassingen

Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking
Gebruikt in de papier- en chemische industrie, evenals voor het niveau van afvalwater en drank kan drukmetingen
geschikt voor hydraulische en pneumatische besturingssystemen

Prestatieparameters

Parameter	Specificatie
Meetbereik	- 100kPa... 0kPa ~ 35kPa... 3.5MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	≤ 0,1% FS
Hysteresis	≤ 0,1% FS
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Frequentie-respons	2.4Khz
Compensatietemperatuur	0-70oC ((≤10mpa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10 g,55 Hz ~ 2 kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,3 kg

Specificaties voor uitgangssignalen

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V	5VDC
0/1 ~ 10V
0.5 tot en met 4,5 V
RS485 communicatieprotocol	3.6 ~ 30V / batterij	4 draden

Informatie over bestellingen

Tips voor het bestellen

Zorg ervoor dat het gemeten medium compatibel is met de contactdelen van het product
Explosiebestendige producten omvatten geen digitale beeldschermkoppen
Voor zenders met LCD- of LED-scherm mag de stroomtoevoer niet lager zijn dan 20 VDC.
Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding
Voor temperaturen onder -20oC, kies EPDM O-ring afdichting in plaats van Fluor rubber
De standaard lengte van de kabel is 1,5 m (polyethyleen materiaal)
Specificeer bijzondere eisen voor trillingen, inslagen of elektromagnetische storingen

Bestelgids

BP93420XX.

Ontwerp van de structuur:

IB - Algemene druktransmitter
IX - Toondruktransmitter
IE - Schokbestendige luchtvaartdrukzender
IIC/III - Algemene industriële/displaydruktransmitter
IF - Vochtbestendige drukzender
IIE/IIIE - Algemene/displaydruktransmitter
IN - Airconditioning speciale drukzender
IC - Hoogtemperatuurdruktransmitter
IQ1/IQ2 - Groot diafragma/hoogtemperatuurdruktransmitter

Andere configuratie-opties:

Meetbereik: -100kPa...0kPa ~ 35kPa...3,5MPa
Stroomvoorziening: 24VDC, 5VDC of andere
Uitgangssignaal: verschillende mA- en VDC-opties
Drukverbinding: meerdere draadopties beschikbaar
Elektrische aansluiting: Verschillende aansluitingstypen
Druktype: meting, absolute of verzegelde referentie

Vaak gestelde vragen

V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.

V: Wat is de typische levertijd?

A: 5 tot 8 werkdagen voor standaardmodellen.

V: Hoe worden de producten geprijsd?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.

V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

label:

Certificering:	CE, RoHS

Min. bestelaantal:	1
Prijs:	45
