Gedetailleerde informatie

Model-NR.:	BP93420-IQT	Meetmedium:	Vloeistof
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	316L	Frequentierespons:	2.4kHz
Overbelastingscapaciteit:	≤ 1,5 keer van het nominale bereik	Herhaalbaarheid:	≤0.1%FS
Langetermijnstabiliteit:	± 0,1%FS/jaar (typisch) ± 0,2%FS/jaar (maximaal)	Bedrijfstemperatuur:	-20ºC ~ 80ºC
Opslagtemperatuur:	-40ºC ~ 120ºC	Diafragma -materiaal:	316L
Gewicht:	~0,5 kg
Markeren:	Hoogtemperatuurdruktransmitter , Flussen van het diafragma druk sensor , BP93420-IQT siliconen druksensor

Productomschrijving

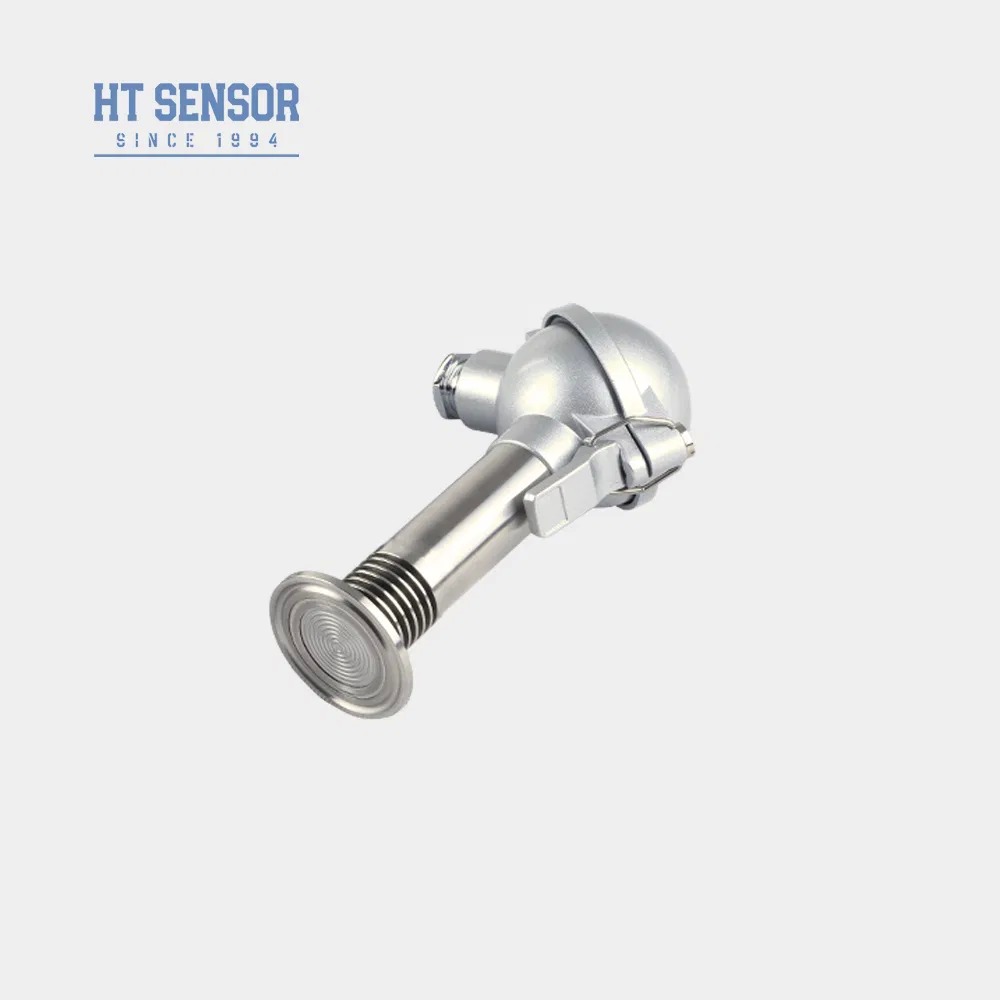

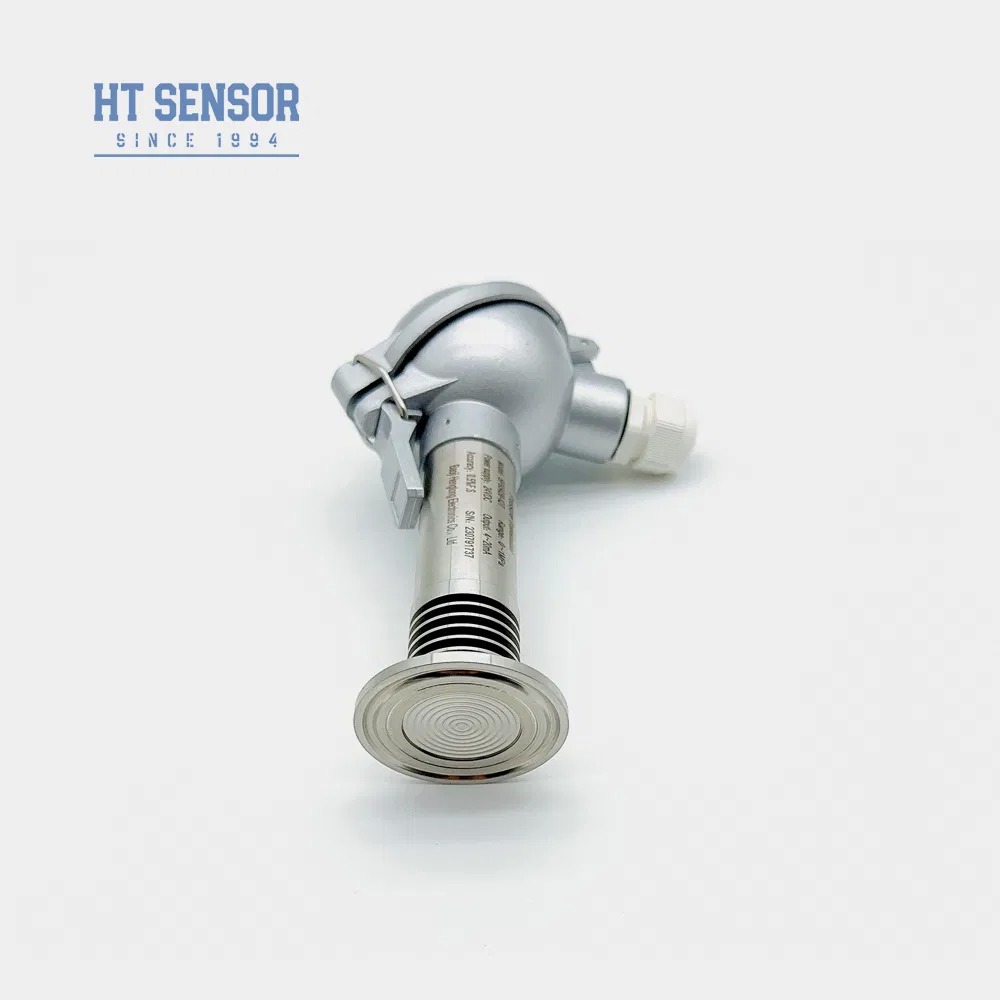

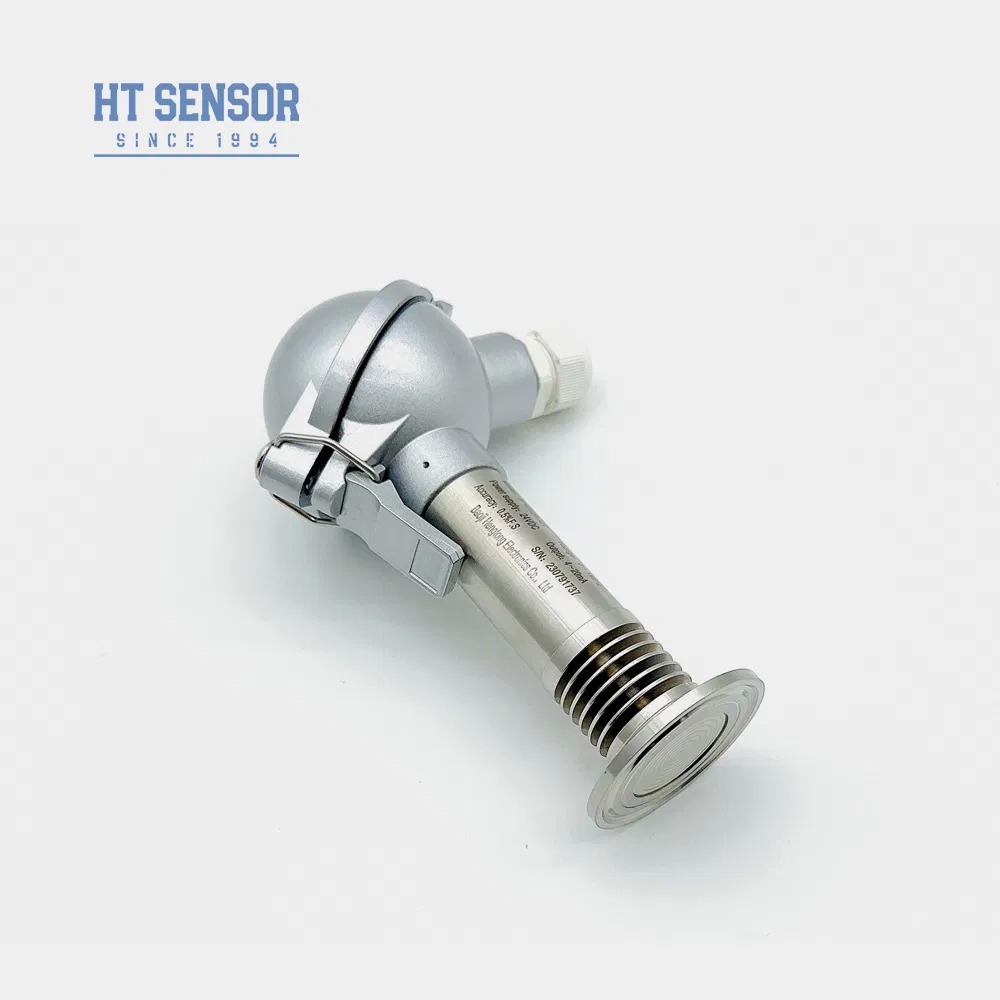

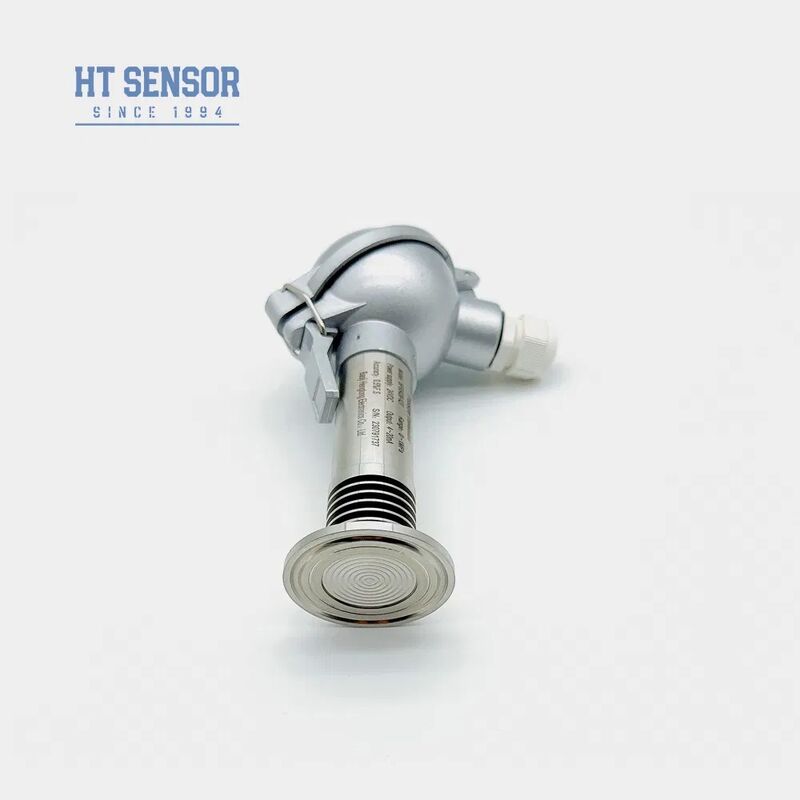

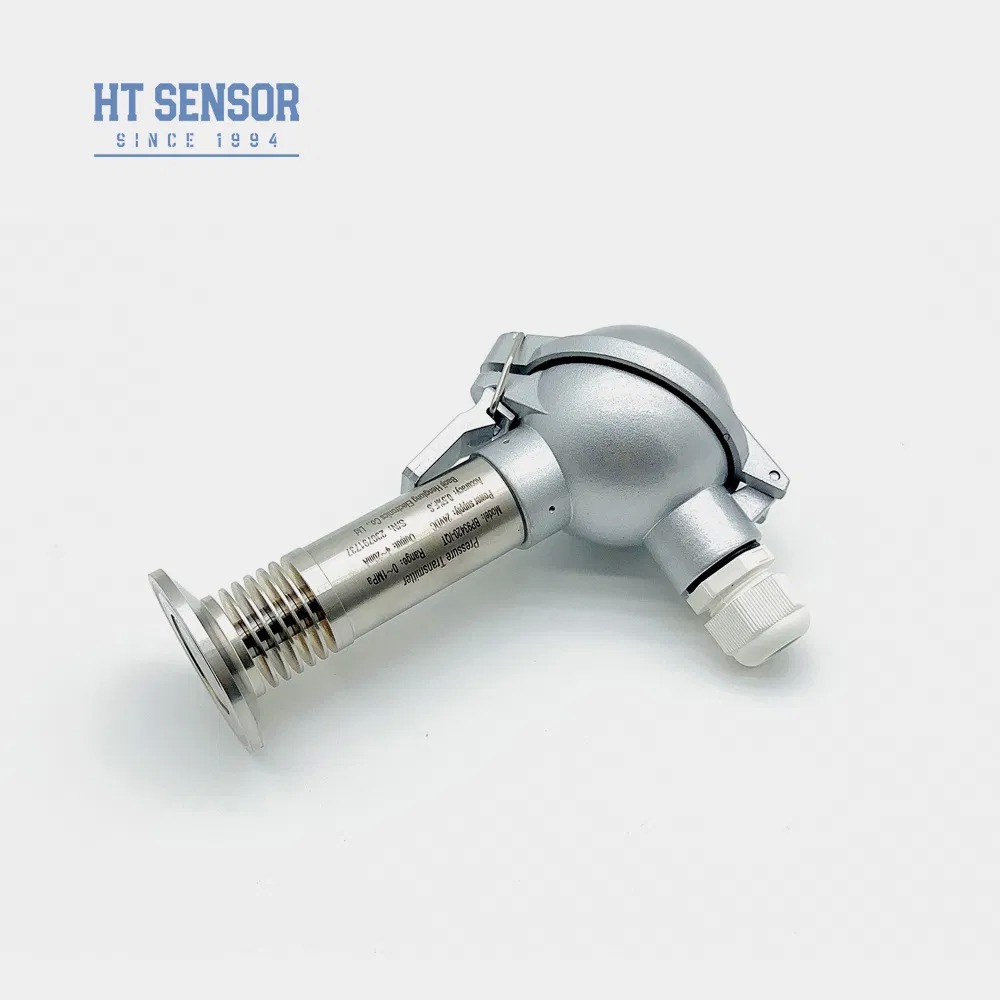

BP93420-IQT Hoogtemperatuurdruktransmitter met flush diafragma

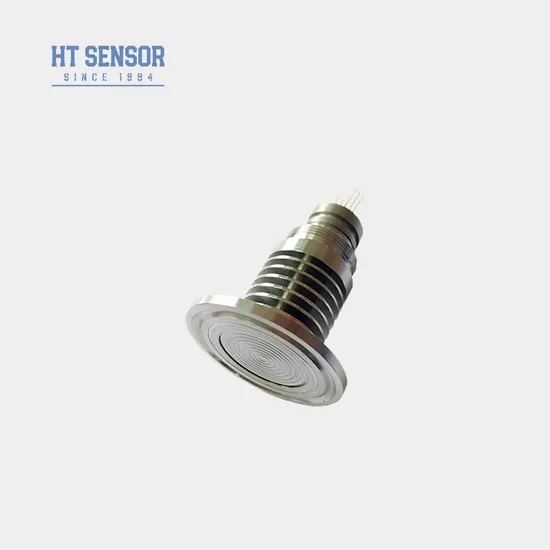

De BP93420-IQT-drukzender maakt gebruik van de HT-serie silicium drukweerstand isolatie olie gevulde kern technologie als het signaal meetelement.met een diameter van niet meer dan 50 mm,, dit ontwerp zorgt voor precieze verbindingen tussen de procesinterface en het meetdiafragma.betrouwbare prestaties en effectief voorkomen van drukgatblokkering door kristalliserende media.

Productkenmerken

Breed meetbereik met verschillende drukinterface-opties
Verschillende uitgangssignaalconfiguraties
Verstelbare nul- en volskaalse kalibratie
Hoge nauwkeurigheid met meerdere steriele procesverbindingen

Toepassingen

Meting van niet-corrosieve gassen en vloeistoffen die compatibel zijn met 316L-materialen
Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking
Papier- en chemische industrieën, controle van het afvalwater en drukmetingen voor dranken
Hydraulische en pneumatische besturingssystemen

Prestatieparameters

Meetbereik	- 100kPa... 0kPa ~ 35kPa... 3.5MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	≤ 0,1% FS
Hysteresis	≤ 0,1% FS
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Frequentie-respons	2.4Khz
Compensatietemperatuur	0-70oC ((≤10mpa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10 g,55 Hz ~ 2 kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Ex db IIC T6 Gb
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,5 kg

Specificaties voor uitgangssignalen

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V 0/1 ~ 10V 0.5 tot en met 4,5 V	5VDC
RS485 communicatieprotocol	3.6 ~ 30V / batterij	4 draden

Informatie over bestellingen

Tips voor het bestellen

Zorg ervoor dat het gemeten medium compatibel is met de contactmaterialen van het product
Explosiebestendige modellen bevatten geen digitale schermkoppen
Transmitters met LCD- of LED-scherm vereisen een stroomvoorziening ≥ 20VDC
Installeer bliksembeschermingsapparatuur en zorg voor een goede aarding voor een betrouwbare werking
Voor werktemperaturen onder -20oC, selecteer EPDM O-ring afdichtingen
De standaard lengte van de kabel is 1,5 m (polyethyleen materiaal)
Specificeer bijzondere eisen voor trillingen, inslagen of elektromagnetische storingen

Bestelgids

BP93420XX	Druktransmitter
Overzicht van de bouwvoorschriften
IB	Algemene druktransmitter
IX	Toon druktransmitter
IE	Schokbestendige luchtvaartdrukzender
IIC/III	Algemene industriële/displaydruktransmitter
Indien	Vochtdichte drukzender
IIE/IIIE	Algemene/displaydruktransmitter
IN	Airconditioning speciale drukzender
IC	Hoogtemperatuurdruktransmitter
IQ1/IQ2	Grote diafragma/hoogtemperatuurdruktransmitter
Meetbereik
- 100kPa... 0kPa ~ 35kPa... 3.5MPa (0-X) Kpa of MPa
Codes voor stroomvoorziening
D1	24VDC
D2	5VDC
D3	andere
Uitgangssignaalcodes
S1	4~20mADC
S2	1 ~ 5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC
Codes voor drukverbindingen
J1	M20x1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	andere
Elektrische aansluitcodes
B1	Hirschmann
B2	PG7 Plug
B3	Afgesloten kabeluitgang
B4	2088 Industriële behuizing
B5	2088 Industriële behuizing met display
B6	andere
Codes voor druksoorten
G	Gewichtsdruk
Een	Absolute druk
S	Verzegelde referentiedruk

Vaak gestelde vragen

Wat zijn de kenmerken van uw druk sensor zenders?

Hoge precisie, duurzaamheid en uitstekende prestaties.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, in staat om te voldoen aan grootschalige bestellingen.Neem vooraf contact op met ons verkoopteam voor productie- en leveringsplanning.

Wat is de typische levertijd?

5-8 werkdagen voor standaardmodellen.

Wat zijn de prijzen van de producten?

Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.

Wat is de garantie op uw producten?

Onze after-sales team reageert binnen 24 uur, met remote PC netwerk ondersteuning beschikbaar.
