Gedetailleerde informatie

Model-NR.:	HT-IQT	Uitgangssignaal:	Analoogtype
Materiaal:	Roestvrij staal	Draadtype:	Vier-draad
Meetmedium:	Gas en vloeistof	IP-classificatie:	ip65
Stroom:	1,5 ma	Uitgangssignaal:	mv signaal
Diameter:	50.4 mm	Temperatuurbereik:	-40~125
Ingangsimpedantie:	2.5kΩ ~ 6kΩ	Uitgangsimpedantie:	2.5kΩ ~ 6kΩ
Gewicht:	~220g	Reactietijd:	≤1ms
Diafragma -materiaal:	316L
Markeren:	hoogtemperatuurflankspanningssensor , gemakkelijk schoon druk sensor zender , van silicium met een druksensor

Productomschrijving

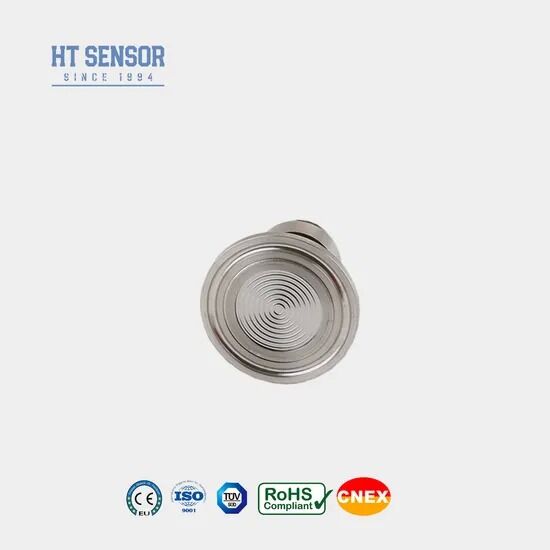

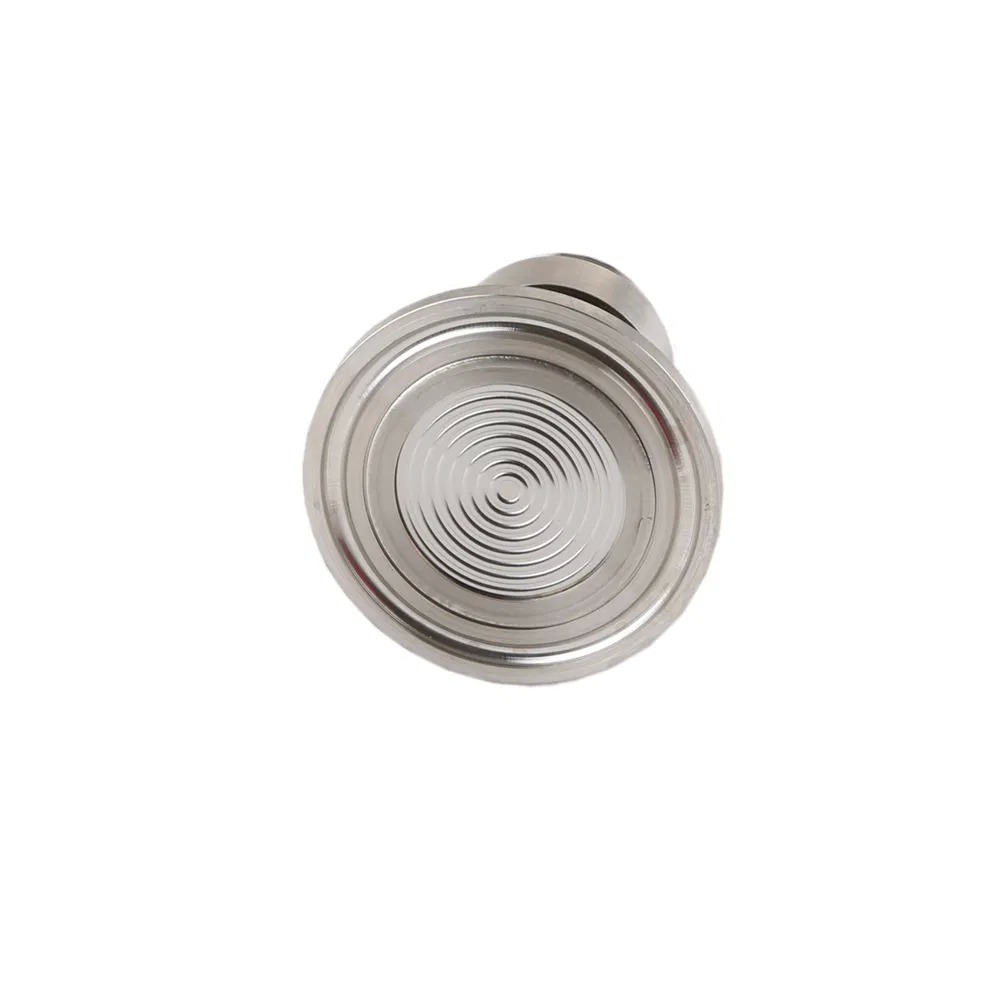

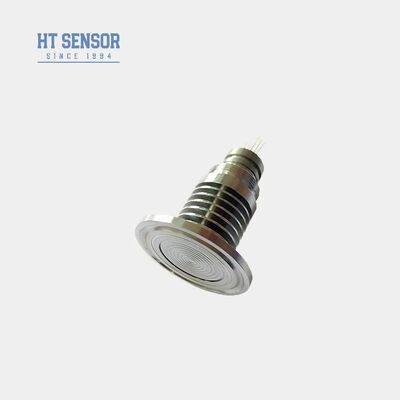

Hoogtemperatuur flenssensor Makkelijk schoon te maken De druksensor Transmitter

HT-IQT silicium piezoresistieve druksensor

Het HT-IQT is een druksensor met een hoogstabiele diffuse siliciumchip.Druk wordt overgedragen aan de gevoelige chip via een roestvrij staal diafragma en verzegelde silicium olieDe platte diafragma-structuur van dit product maakt het gemakkelijk te reinigen en zeer betrouwbaar, waardoor het ideaal is voor toepassingen in voedingsmiddelen,de dranken-, de farmaceutische en de hygiëne-industrie.

Productkenmerken

Geavanceerde technologie met 316L roestvrijstalen behuizing
Temperatuurcompensatie en nulpuntcorrectie door middel van een dikke filmcircuit
Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Hoogtemperatuur-spoeldiafragma-structuur voor makkelijk reinigen

Toepassingen

Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met 316L roestvrij staal
Voedsel- en drankenindustrie
Beheersing van industriële processen
Farmaceutische industrie

Elektrische prestaties

Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
Inputimpedantie: 2,5 KΩ~6 KΩ
Uitgangsimpedantie: 2,5 KΩ~6 KΩ
Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoogtemperatuurdraden

Prestatieparameters

Parameter	Type	Maximaal	Eenheid
Niet-lineariteit	±0.15	±0.3	% F.S.
Herhaalbaarheid	0.05	0.1	% F.S.
Hysteresis	0.05	0.1	% F.S.
Nul Offset-uitvoer	0 ± 1	0 ± 2	mV
Volledige productie	≤ 20KPa: 50±10 ≥ 35 kPa: 100±10	≤ 20KPa: 50±30 ≥ 35 kPa: 100±30	mV
Nul Offset Temp. Drift	≤20KPa: ±1 ≥ 35 kPa: ±0.5	≤20KPa: ±2 ≥35 kPa: ±1	% F.S.
Volledige schaal Temperatuur Drift	≤20KPa: ±1 ≥ 35 kPa: ±0.5	≤20KPa: ±2 ≥35 kPa: ±1	% F.S.
Gecompenseerde Temp.	≤ 20KPa: 0~50 ≥ 35 kPa: 0~70		oC
Werktemperatuur	-20 tot 80		oC
Bergingstemperatuur	-40 tot 125		oC
Langetermijnstabiliteit	0.2		F.S./jaar
Isolatieweerstand	≥ 200MΩ 100VDC
Reactietijd	≤ 1 ms
Gewicht	~ 220 g

Parameters getest onder omstandigheden: 1,5 mA @ 25°C

Ontwerp van de structuur

Elektrische aansluiting en compensatie

Voorbeelden van selectie

Tips voor het bestellen

Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing tijdens de montage om de vereiste luchtdichtheid te bereiken
Tijdens de montage van de behuizing, behoud verticale uitlijning en even druk toe te passen om te voorkomen dat het blokkeren of beschadigen van de compensatie plaat
Bij de bestelling dienen bijzondere instructies te worden verstrekt indien het meetmedium niet compatibel is met 316L roestvrij staal
Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade te voorkomen
Houd de drukmeterpoort open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen binnenkomen
Verwijz naar het eigenlijke kernlabel voor eventuele veranderingen van de pin lead

Vaak gestelde vragen

V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, die in staat zijn om te voldoen aan grootschalige bestellingen.Neem vooraf contact op met ons verkoopteam voor productie- en leveringsplanning.

V: Wat is de typische levertijd?

A: 5-8 werkdagen voor standaardmodellen.

V: Hoe worden de producten geprijsd?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.

V: Wat is de garantie van uw producten? En naverkoopservice?

A: 24 maanden garantie na verzending. Ons after-sales team reageert binnen 24 uur, met op afstand beschikbare pc-netwerkinstructies.
