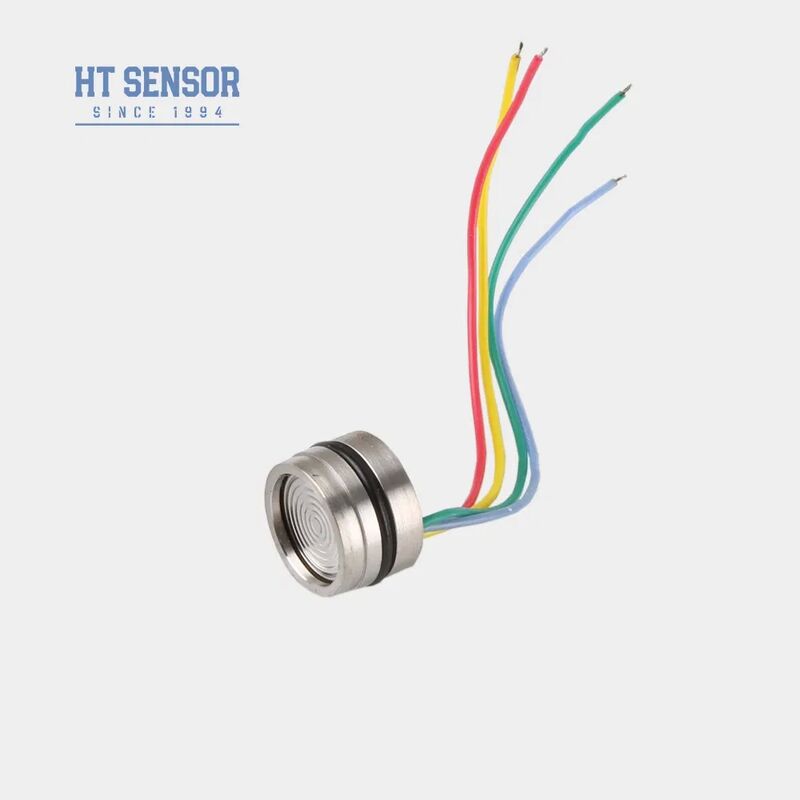

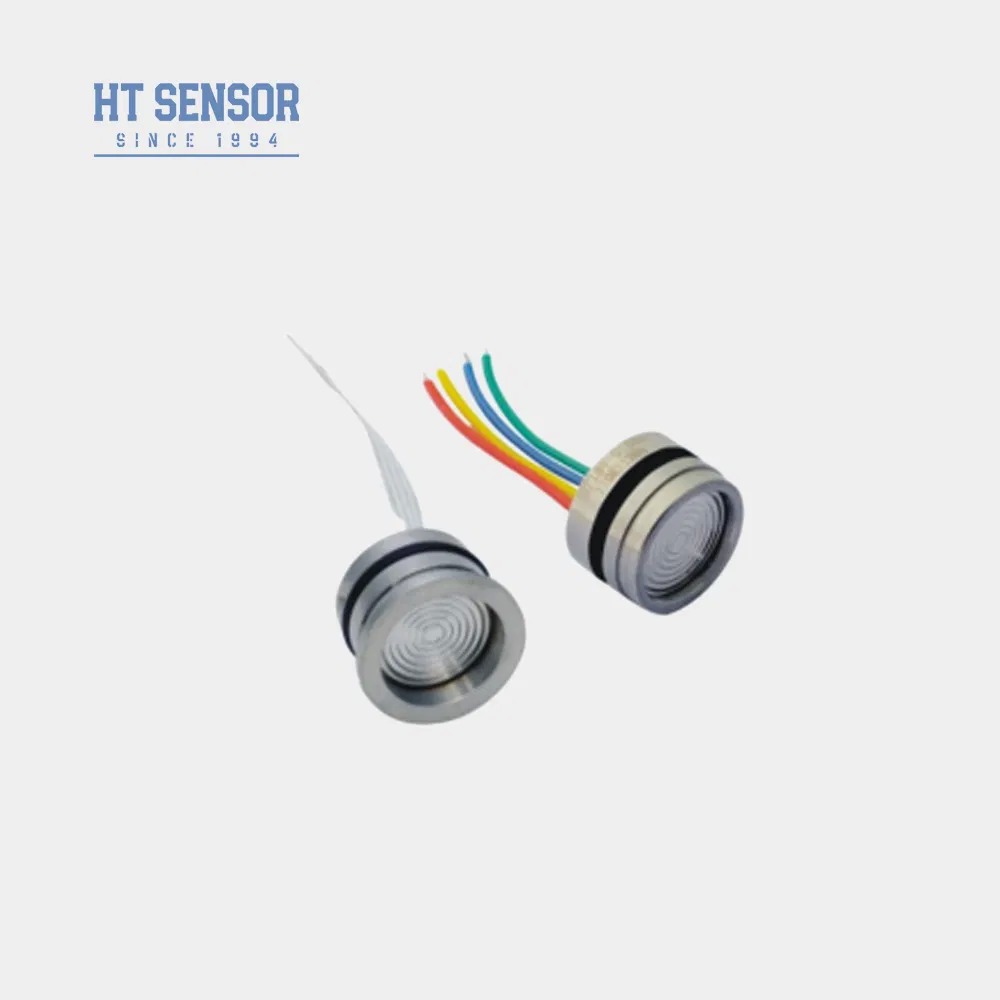

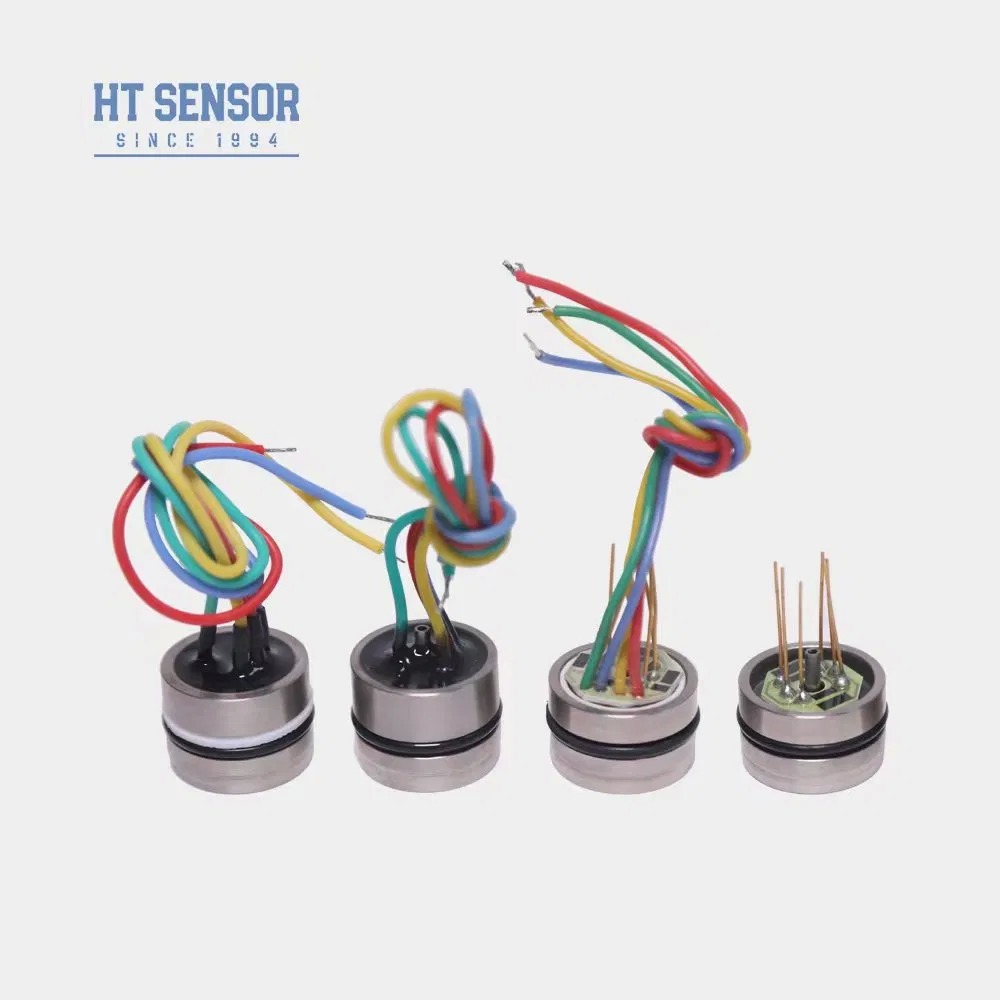

19 mm 10VDC aangedreven silicium piezo-elektrische druk sensor voor lucht en vloeistof niveau sensor
Product Details
| Model-NR.: | HT19V | Uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Productieproces: | Integratie | Materiaal: | Roestvrij staal |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-classificatie: | IP65 | Compensatie Temp.: | 0 ~ 70 °C |
| Druktype: | G/A/S | Uitvoer: | 10mv/v |
| Diameter: | 19 mm | Voeding: | ≤10VDC |
| Markeren |
19 mm siliconen druk sensor,10VDC aangedreven piëzo-elektrische sensor,lucht- en vloeistofdruksensor |
||
Product Description
- Dikfilmcircuits voor temperatuurcompensatie en nulverschuivingscorrectie
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Standaardspanningsstroomvoorziening met standaarduitgang
- Meting van niet-corrosieve gas- en vloeistofdruk met compatibiliteit van 316L roestvrij staal
- Procesbesturingssystemen voor controle en controle van de druk
- Koelsystemen en luchtcompressoren voor drukmeting
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie: 4KΩ~20KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: 100 mm hoogtemperatuurdraad, lintkabel
| Meetbereik | Gewijdte (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| Absolute (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Gezegeld (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| Parameter | Type | Maximaal | Eenheid |
|---|---|---|---|
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. |
| Hysteresis | 0.05 | 0.1 | % F.S. |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV |
| Volledige schaal (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | mV |
| Volledige schaal (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Null-offset temp. drift (≤20KPa) | ± 1 | ±2.5 | % F.S. |
| Nulverschuivingstemperatuur. Drift (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Volledige temperatuurdrift (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Temperatuurverschuiving in volle schaal (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Compensatietemperatuur (≤ 20 KPa) | 0 tot 50 | oC | |
| Gecompenseerde temperatuur (≥ 35 kPa) | 0 tot 70 | oC | |
| Werktemperatuur | -20 tot 80 | oC | |
| Bergingstemperatuur | -40 tot 125 | oC | |
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||
| De druk van de uitbarsting | 5x de volledige schaal | ||
| Langetermijnstabiliteit | 0.2 % F.S./jaar | ||
| Materiaal van het diafragma | 316L | ||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||
| Schok | 100 g, 11 min | ||
| Reactietijd | ≤ 1 ms | ||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||
| Volledig medium | Siliciumolie | ||
| Gewicht | ~ 28 g | ||
- Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing voor de vereiste luchtdichtheid
- Verticaal uitlijnen van de behuizing en even druk uitoefenen tijdens de assemblage om schade compensatie plaat te voorkomen
- Bij de bestelling dienen speciale instructies te worden verstrekt indien het gemeten medium niet compatibel is met het diafragmamateriaal van 316L
- Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade te voorkomen
- Houd de drukmeterpoort open voor de atmosfeer en voorkom dat water, damp of corrosieve stoffen binnenkomen
- Referentie feitelijk kernlabel voor eventuele veranderingen van de pin lead
Product Highlights
HT19V 19 mm silicium piëzoresistieve druksensor voor gas-/vloeistofmeting. Beschikt over 316L roestvrij staal, IP65-classificatie, hoge stabiliteit en aangepaste opties. Ideaal voor luchtcompressoren, koeling en procescontrolesystemen.
