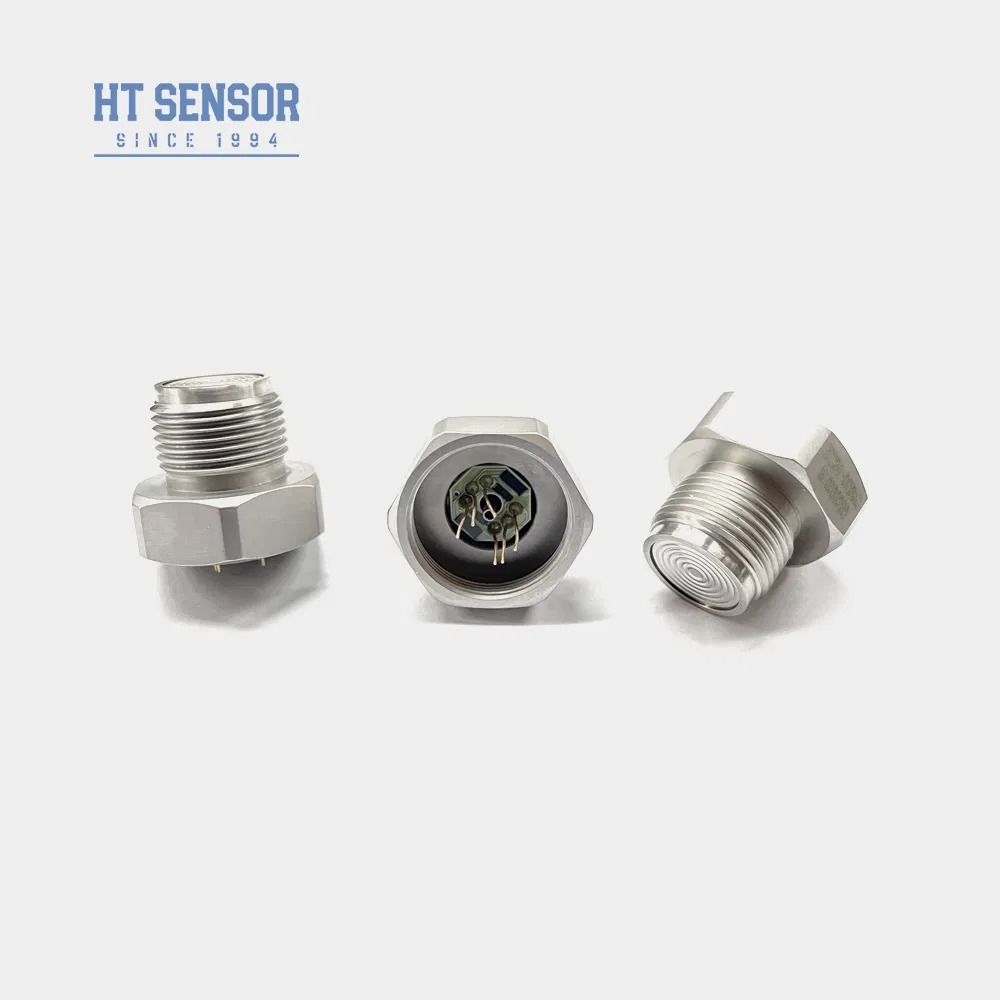

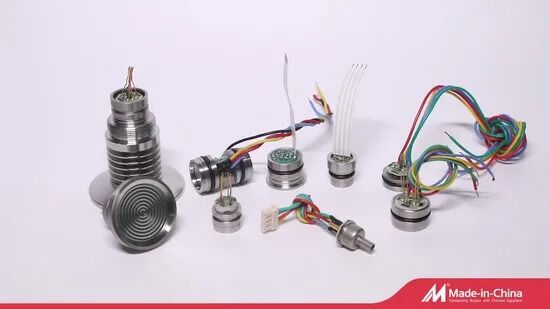

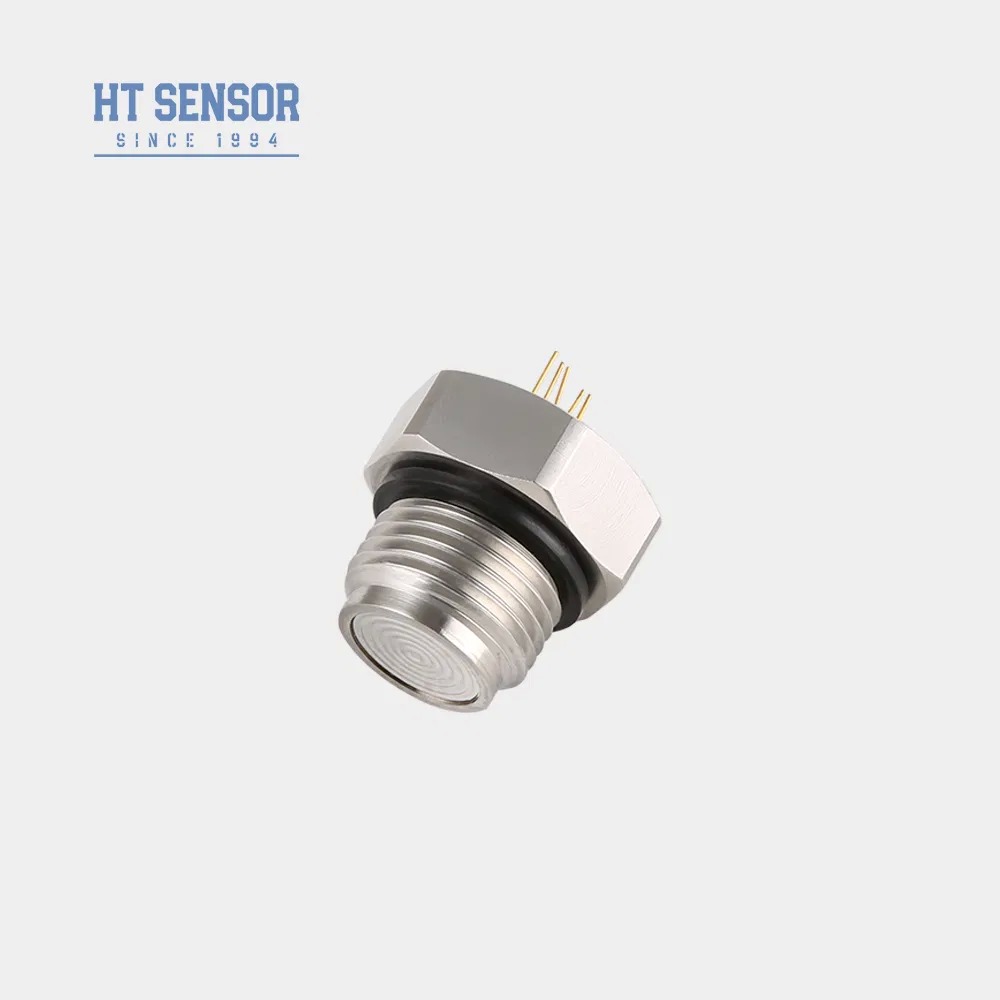

HT24 Splitsingsdiafragma-druksensor met een zeer stabiele diffuse siliciumsensorchip
Product Details
| Model-NR.: | HT24 | Uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | Stroom: | 1,5 ma |
| Uitvoer: | mV | Draad: | G1/2 of M20*1,5 |
| Meetbereik: | 10KPa tot 35MPaS | Niet -lineariteit: | ±0.2%F.S |
| Bedrijfstemperatuur: | -20 tot 80 °C | Opslagtemperatuur: | -40~125ºC |
| Diafragma -materiaal: | 316L | Gewicht: | ~55g |
| Markeren |
Flussen van het diafragma druk sensor,silicium druksensor met garantie,Stabiel diffuse silicium sensor chip |
||
Product Description
- Geavanceerde technologie met 316L roestvrijstalen behuizing en premium diafragma materialen, waaronder titanium en Hastelloy
- Met een vermogen van niet meer dan 50 W
- Uitzonderlijke betrouwbaarheid, herhaalbaarheid en stabiliteit
- Structuur met spoeldiafragma voor eenvoudig reinigen en onderhouden
- Meting van niet-corrosieve gas- en vloeistofdruk met compatibiliteit van 316L roestvrij staal
- Voedsel- en drankenverwerkende industrie
- Industriële procesbesturingssystemen
- Vervaardiging van geneesmiddelen
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Parameter | Type | Maximaal | Eenheid |
|---|---|---|---|
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. |
| Hysteresis | 0.05 | 0.1 | % F.S. |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV |
| Volledige schaal (≤ 20 KPa) | 50 ± 10 | 50 ± 30 | mV |
| Volledige schaal (≥ 35 kPa) | 100 ± 10 | 100 ± 30 | mV |
| Null-offset temp. drift (≤20KPa) | ± 1 | ±2 | % F.S. |
| Nulverschuivingstemperatuur. Drift (≥ 35 kPa) | ±0.5 | ± 1 | % F.S. |
| Volledige temperatuurdrift (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Temperatuurverschuiving in volle schaal (≥ 35 kPa) | ±0.5 | ± 1 | % F.S. |
| Compensatietemperatuur (≤ 20 KPa) | 0 tot 50 | - | oC |
| Gecompenseerde temperatuur (≥ 35 kPa) | 0 tot 70 | - | oC |
| Werktemperatuur | -20 tot 80 | - | oC |
| Bergingstemperatuur | -40 tot 125 | - | oC |
| Langetermijnstabiliteit | 0.2 | - | F.S./jaar |
| Isolatieweerstand | ≥ 200MΩ 100VDC | - | - |
| Reactietijd | ≤ 1 ms | - | - |
De druk van de ontploffing:5x de volledige schaal
Materiaal van het diafragma:316L
Vibratie:Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok:100 g, 11 ms
O-ring zegel:met een gewicht van niet meer dan 50 g/m2
Vullingsmedium:Siliciumolie
Gewicht:~ 55 g
Absolute (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Verzegeld (S):Voor de toepassing van de in punt 3.4.1 van dit reglement vastgestelde voorschriften moet de in punt 3.4.2 van dit reglement bedoelde methode worden gebruikt.
- Zorg voor een goede pasvorm tussen de kerngrootte en de zenderbehuizing tijdens de montage om de vereiste luchtdichtheid te bereiken
- Tijdens de montage van de behuizing, behoud verticale uitlijning en even druk toe te passen om te voorkomen dat het blokkeren of beschadigen van de compensatie plaat
- Bij de bestelling dienen bijzondere instructies te worden verstrekt indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L).
- Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade door vervorming of piercing te voorkomen
- Houd de drukpoort van drukmeterkernen open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve media de negatieve drukkamer binnenkomen
- Verwijz naar het etiket op de werkelijke kern voor pin lead configuratie
- Wat zijn de kenmerken van uw druk sensor zenders?
- Hoge precisie, duurzaamheid en uitstekende prestaties.
- Kan ik speciale specificaties aanpassen?
- Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
- Wat is uw productiecapaciteit?
- Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
- Wat is de typische levertijd?
- 5-8 werkdagen voor standaardmodellen.
- Wat zijn de prijzen van de producten?
- Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
- Wat is de garantie op uw producten?
- Onze garantie is 24 maanden na verzending en ons after-sales team zal binnen 24 uur op uw vragen reageren.
Product Highlights
HT24 verzonken membraandruksensor met een zeer stabiele diffuus siliciumchip. Beschikt over een 316L roestvrijstalen constructie, IP65-classificatie, eenvoudig schoon te maken ontwerp en uitstekende betrouwbaarheid. Aangepaste OEM/ODM-opties beschikbaar voor voedingsmiddelen-, farmaceutische en industriële toepassingen.
