Gedetailleerde informatie

Model-NR.:	BP93420-IQ	Meetmedium:	Gas
Nauwkeurigheidsgraad:	0,5%	Drukbereik:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
IP-classificatie:	ip65	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Behuizingsmateriaal:	316L	Frequentierespons:	2.4kHz
Overbelastingscapaciteit:	≤ 1,5 keer van het nominale bereik	Herhaalbaarheid:	≤0.1%FS
Langetermijnstabiliteit:	± 0,1%FS/jaar (typisch) ± 0,2%FS/jaar (maximaal)	Bedrijfstemperatuur:	-20ºC ~ 80ºC
Diafragma -materiaal:	316L	Isolatieweerstand:	100MΩ 100VDC
Gewicht:	~0,2 kg
Markeren:	3.5MPa flush diafragma druksensor , Hoge nauwkeurigheid druksensor voor dranken , silicium druksensor met garantie

Productomschrijving

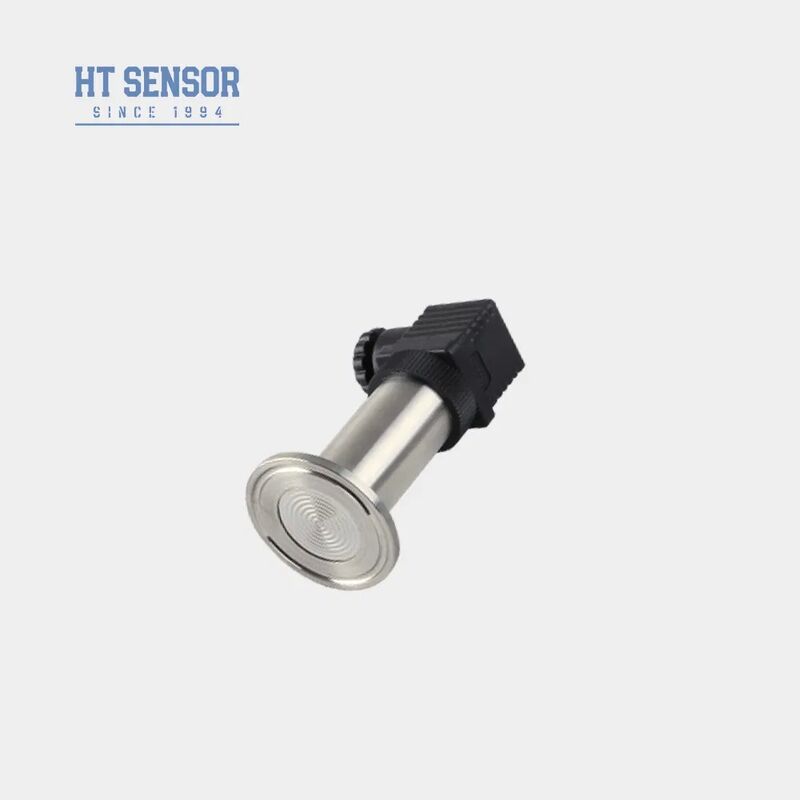

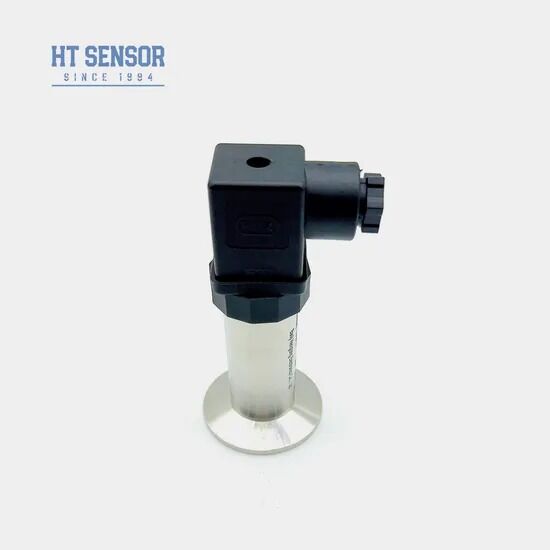

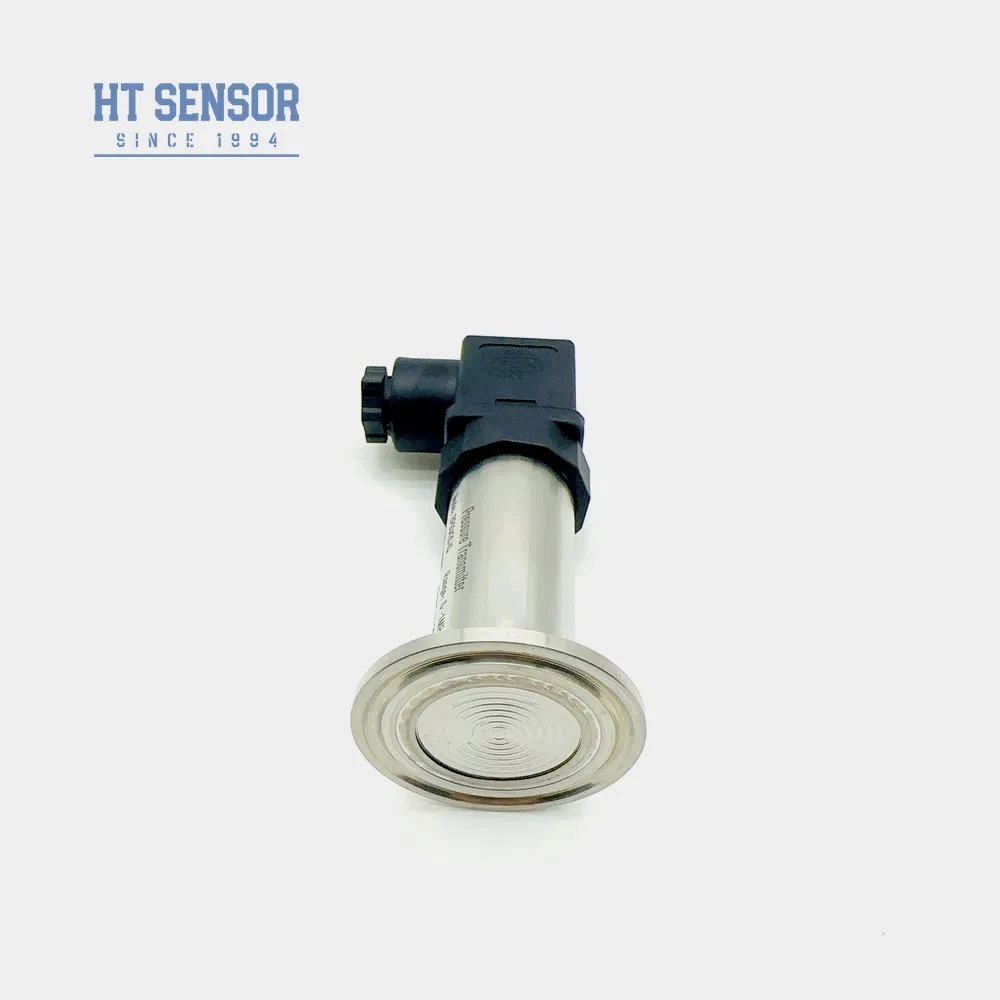

BP93420-IQ spoelmembraandruktransmitter

De BP93420-IQ-druktransmitter maakt gebruik van de met olie gevulde silicium drukweerstandsisolatiekern uit de HT-serie als signaalmeetelement. Het beschikt over een volledig metalen vlakmembraan en directe lasverbinding met de procesaansluiting, waardoor nauwkeurige verbindingen tussen de procesaansluiting en het meetmembraan worden gegarandeerd.

Belangrijkste kenmerken

Groot meetbereik met verschillende drukinterface-opties
Diverse uitgangssignaalopties
Instelbare nul- en volledige kalibratie
Hoge nauwkeurigheid met meerdere steriele procesaansluitingen

Toepassingen

Meten van niet-corrosieve gassen en vloeistoffen met 316L-compatibiliteit
Medische, biofarmaceutische en voedselhygiëne-industrieën voor steriele verwerking
Papier- en chemische industrie, rioolwaterniveau en drukmetingen van drankblikjes
Hydraulische en pneumatische besturingssystemen

Prestatieparameters

Meetbereik	-100 kPa…0 kPa ~ 35 kPa…3,5 MPa
Druktype	Manometerdruk, absolute druk, afgedichte druk
Overbelasting	≤ 1,5 maal het nominale bereik
Nauwkeurigheid @ 25ºC	±0,25% (typisch) ±0,5% (maximum)
Herhaalbaarheid	≤0,1%FS
Hysterese	≤0,1%FS
Stabiliteit op lange termijn	±0,1%FS/jaar (typisch) ±0,2%FS/jaar (maximum)
Nulpunttemperatuurafwijking	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Temperatuurafwijking op volledige schaal	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Frequentierespons	2,4 Khz
Compensatie temperatuur	0-70ºC (≤10mpa, klantgericht)
Bedrijfstemperatuur	-20ºC~80ºC
Opslagtemperatuur	-40ºC~120ºC
Trillingen	10 g, 55 Hz ~ 2 kHz
Behuizingsmateriaal	304.316L
Diafragmamateriaal	316L
Isolatieweerstand	100MΩ 100VDC
Explosieveilige beoordeling	Ex db IIC T6 Gb
Beschermingsgraad	IP65
O-ringafdichting	Fluor rubber
Gewicht	~0,2 kg

Specificaties uitgangssignaal

Uitgangssignaal	Voedingsspanning	Uitvoertype
4~20mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Richtlijnen voor bestellen

Zorg voor mediumcompatibiliteit met productcontactonderdelen
Explosieveilige producten bevatten geen digitale displaykoppen
Zenders met LCD/LED-display hebben een voeding van ≥20VDC nodig
Installeer bliksembeveiligingsapparatuur en zorg voor een goede aarding
Voor temperaturen onder -20ºC kiest u voor een EPDM O-ringafdichting
Standaard kabellengte: 1,5 m (polyethyleen materiaal)
Specificeer speciale vereisten: trillingen, schokken, elektromagnetische interferentie

Bestelgids

BP93420XX | Drukzender

Code	Overzicht constructie
IB	Algemene druktransmitter
IX	Druktransmitter weergeven
D.W.Z	Schokbestendige luchtvaartdruktransmitter
IIC/III	Industriële algemene/displaydruktransmitter
ALS	Vochtbestendige druktransmitter
IIE/IIIE	Algemeen/display druktransmitter
IN	Speciale druktransmitter voor airconditioning
IC	Druktransmitter voor hoge temperaturen

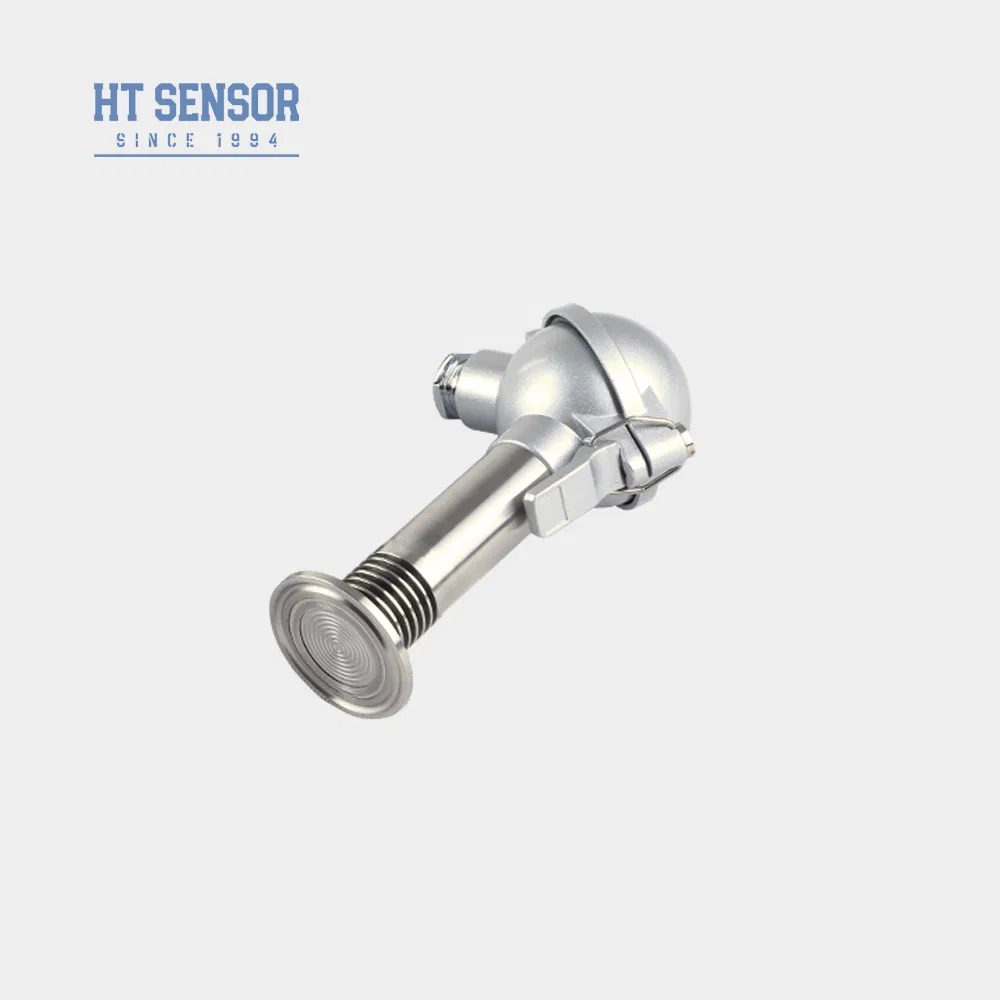

IQ1/IQ2	Grootmembraan/druktransmitter voor hoge temperaturen

Meetbereik: -100kPa…0kPa ~ 35kPa…3,5MPa
(0-X)Kpa of MPa | X: Geeft het werkelijke meetbereik aan

Code	Voeding
D1	24VDC
D2	5VDC
D3	Ander

Code	Uitgangssignaal
S1	4~20 mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10 mADC
S5	0~20 mADC
S6	0~10VDC
S7	0,5~4,5 VDC

Code	Drukverbinding
J1	M20×1,5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Ander

Code	Elektrische aansluiting
B1	Hirschmann
B2	PG7-stekker
B3	Afgedichte kabeluitgang
B4	2088 Industriële behuizing
B5	2088 Industriële behuizing met display
B6	Ander

Code	Druktype
G	Meterdruk
A	Absolute druk
S	Verzegelde referentiedruk

Veelgestelde vragen

Wat zijn de kenmerken van uw druksensorzenders?

Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, waarmee ze aan grootschalige bestellingen kunnen voldoen. Neem vooraf contact op met ons verkoopteam voor een planning.

Wat is de typische levertijd?

5-8 werkdagen voor standaardmodellen. Op maat gemaakte producten kunnen variëren.

Hoe zijn de producten geprijsd? Eventuele kortingen?

Concurrerende prijzen met kortingen voor bulkbestellingen of langetermijnpartners.

Wat is de garantie van uw producten? En after-sales service?

24 maanden garantie na verzending. After-sales reageert binnen 24 uur en er is pc-netwerkondersteuning op afstand beschikbaar.

label:

Certificering:	CE, RoHS

Min. bestelaantal:	1
Prijs:	39
