Flush 50,4 mm klem zichtbare membraan niveausensor voor druksensor
Product Details
| Model-NR.: | HT-IQ | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | Materiaal: | Roestvrij staal |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| Aangepast: | Aangepast | Stroom: | 1,5mA/10VDC |
| Uitvoer: | mv signaal | Verbinding: | 50,4 klem |
| Temperatuurcompensatie: | 0-70 | Transportpakket: | karton |
| Specificatie: | 50.4 mm | Oorsprong: | China |
| Markeren |
50,4 mm flush klem druksensor,zichtbare membraan niveausensor |
||
Product Description

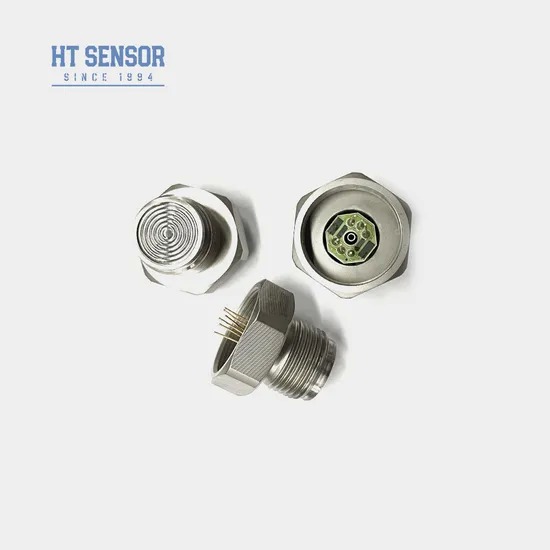

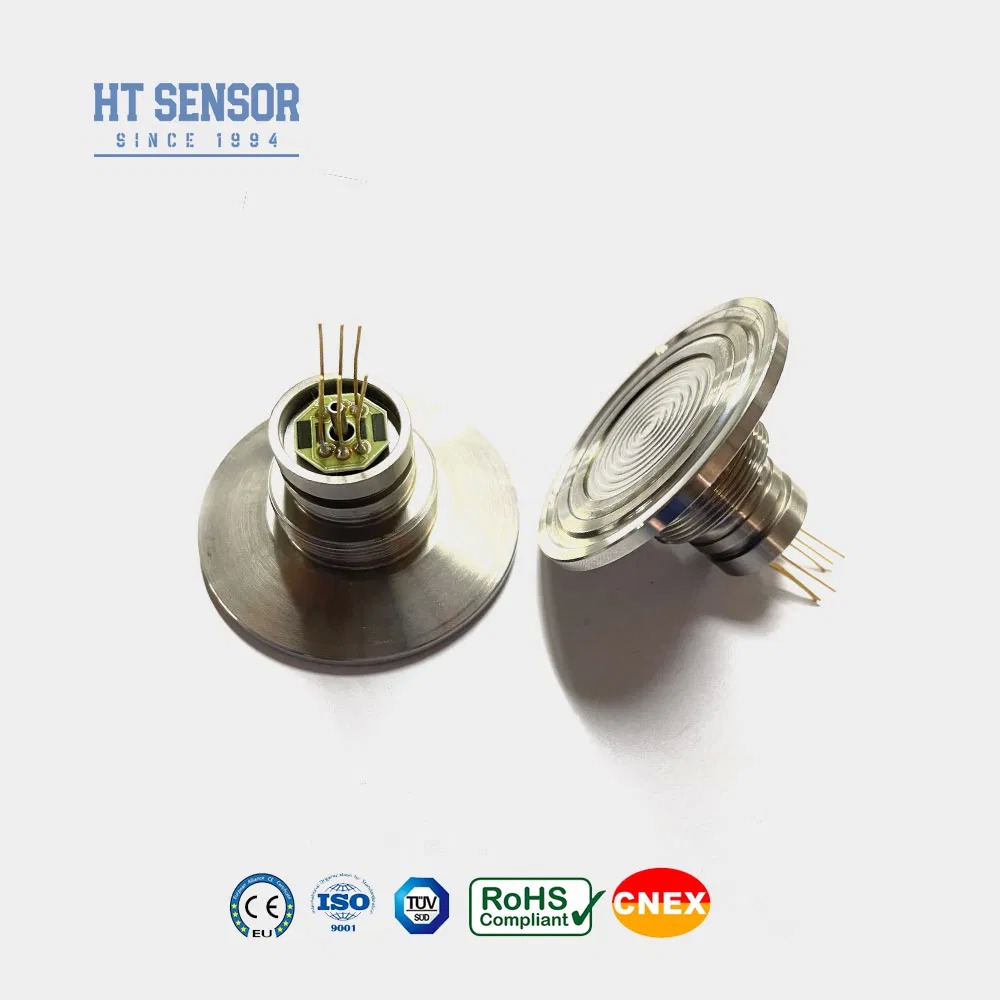

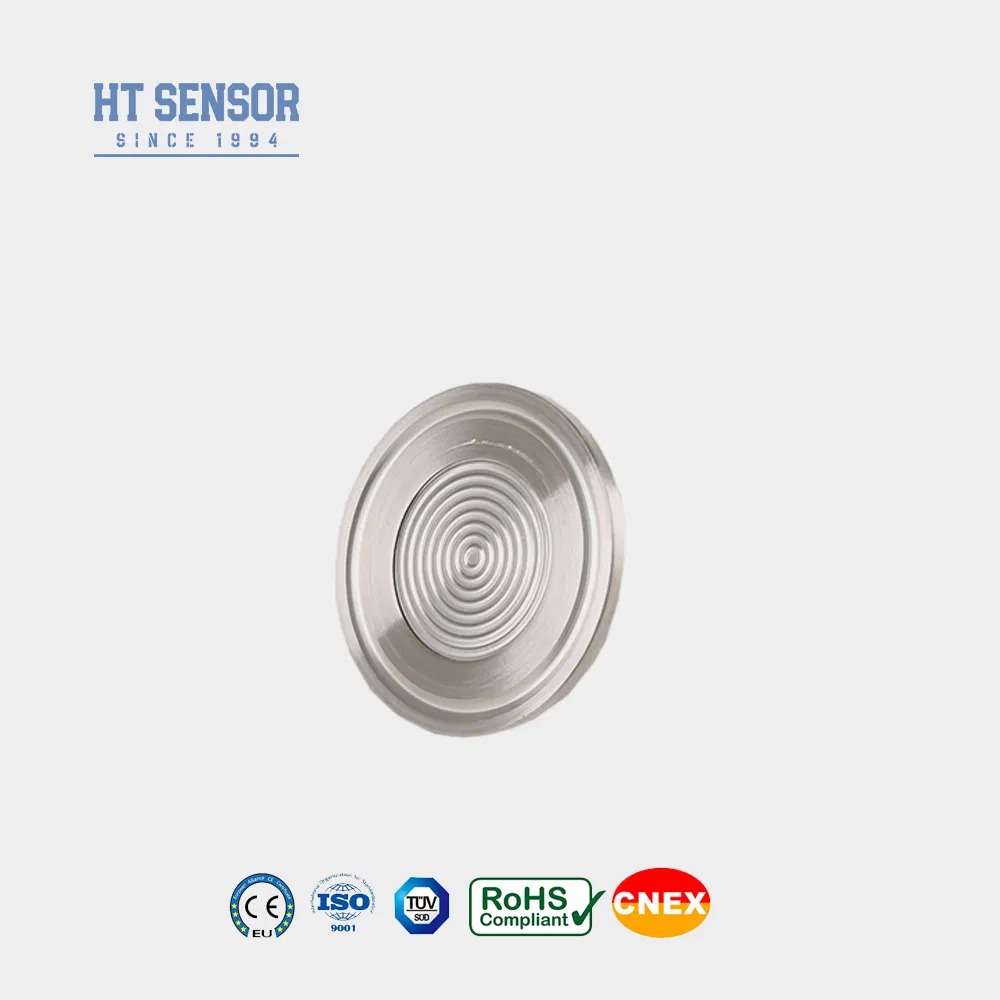

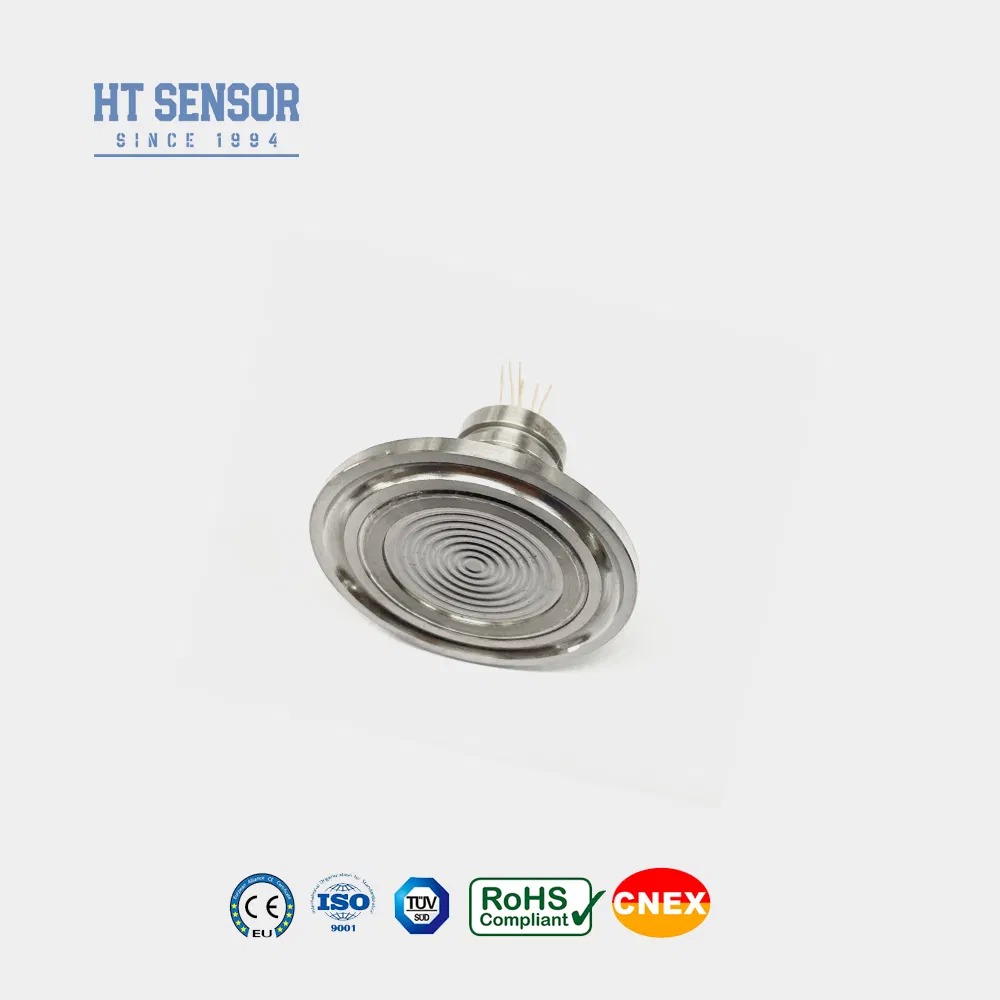

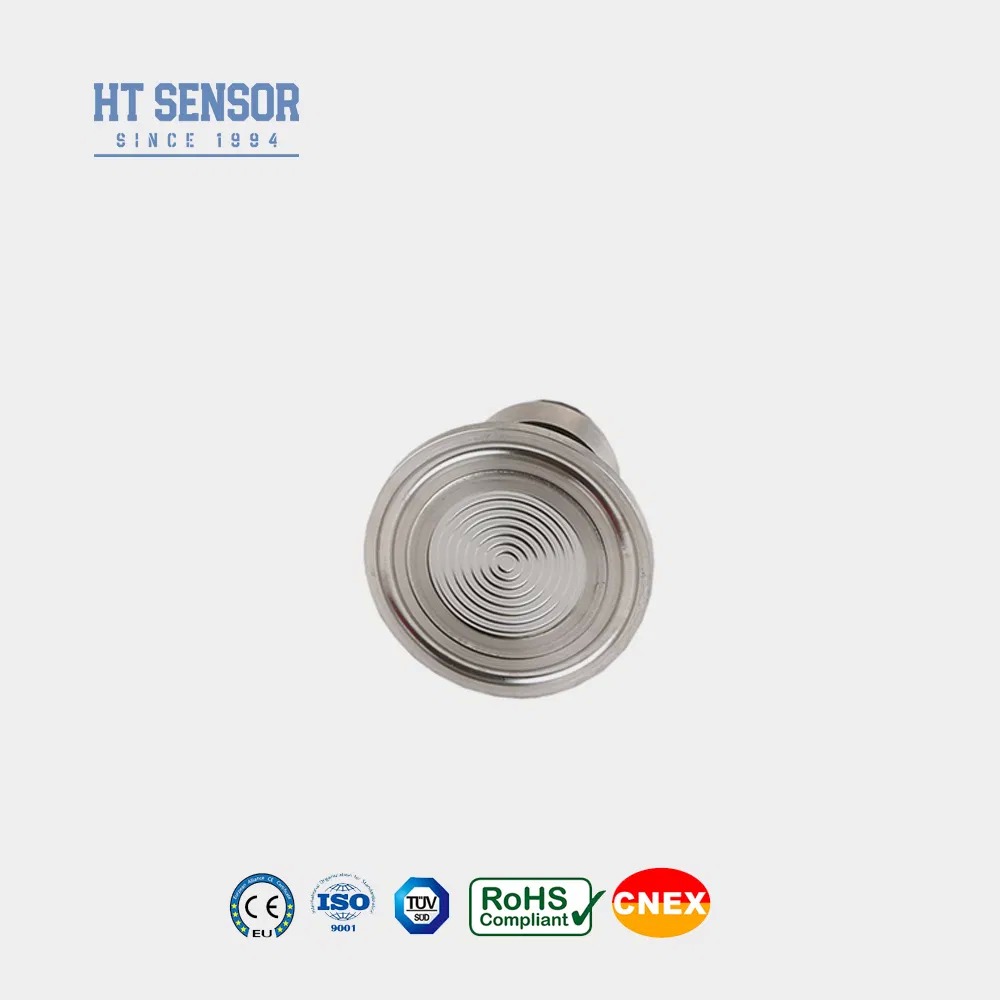

HT-IQ Silicium Piezoresistieve Druksensor
Inleiding:
HT-IQ is een druksensor met vlak diafragma, uitgerust met een zeer stabiele gediffundeerde siliciumchip. De druk wordt via een roestvrijstalen diafragma en afgedichte siliconenolie overgebracht naar de sensorchip, waardoor er geen direct contact is tussen de chip en het gemeten medium. Met een vlak diafragmadesign is deze sensor gemakkelijk schoon te maken en zeer betrouwbaar, waardoor hij geschikt is voor toepassingen in industrieën zoals voedselverwerking en hygiëne.
- Gebruikmakend van geavanceerde technologie en een behuizing van 316L roestvrij staal, samen met materialen zoals titanium en Hastelloy voor het diafragma
- Gebruikmakend van dikke-film circuits voor temperatuurcompensatie en nulpunt correctie
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- Flush diafragmastructuur, waardoor het gemakkelijk schoon te maken is
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
- Voedings- en drankenindustrie
- Industriële procesbeheersing
- Farmaceutische industrie
- Voeding: ≤2mA DC (Typisch 1.5mA DC)
- Ingangsimpedantie : 2.5KΩ~6KΩ
- Uitgangsimpedantie: 2.5KΩ~6KΩ
- Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden.
| Prestatieparameters: | |||||
|---|---|---|---|---|---|
| Meetbereik | Gauge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Verzegeld(S) | 3500KPaS | ||||
| Typ | Max | Eenheid | |||
| Non-lineariteit | ±0.15 | ±0.3 | %F.S | ||
| Herhaalbaarheid | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| Nulpunt Offset Uitgang | 0±1 | 0±2 | mV | ||
| Volledige Schaal Uitgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nulpunt Offset Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Volledige Schaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Gecompenseerde Temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Toelaatbare Overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Lange termijn Stabiliteit | 0.2 % | F.S/Jaar | |||
| Diafragma Materiaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g,11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vulmedium | Siliconenolie | ||||
| Gewicht | ~150g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1.5mA @25°C | |||||
| Overzicht Constructie | |
| Afmeting |
|
| Selectie Voorbeelden |
| Besteltips |
vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-drukker open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de kern negatieve drukkamer.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern voor referentie.
| V&A |
-
V: Wat zijn de belangrijkste kenmerken van uw druksensorzenders?
A: Ze bieden hoge precisie, robuuste duurzaamheid en betrouwbare prestaties. Aanpassingsopties zijn ook beschikbaar. -
V: Kunt u speciale specificaties accommoderen?
A: Ja. Ons engineeringteam kan aangepaste producten ontwikkelen om aan specifieke eisen te voldoen. We bieden zowel OEM- als ODM-diensten. -
V: Wat is uw productiecapaciteit?
A: Onze faciliteiten kunnen tot 30.000 druksensorzenders per maand produceren, waardoor we grote orders kunnen verwerken. We raden aan om vooraf contact op te nemen met ons verkoopteam om de planning te bevestigen en een soepele productie en levering te garanderen. -
V: Wat is de typische levertijd?
A: Standaardmodellen worden binnen 5–8 werkdagen geleverd. De levertijden voor aangepaste producten kunnen variëren. -
V: Hoe worden uw producten geprijsd? Zijn er kortingen beschikbaar?
A: We bieden concurrerende prijzen, met kortingen beschikbaar voor bulk aankopen of langdurige partnerschappen. -
V: Wat is uw productgarantie en after-sales servicebeleid?
A: Onze producten worden geleverd met een garantie van 24 maanden vanaf de verzenddatum. Ons after-sales team reageert binnen 24 uur op vragen en kan indien nodig op afstand begeleiding bieden via een pc-netwerkverbinding.
