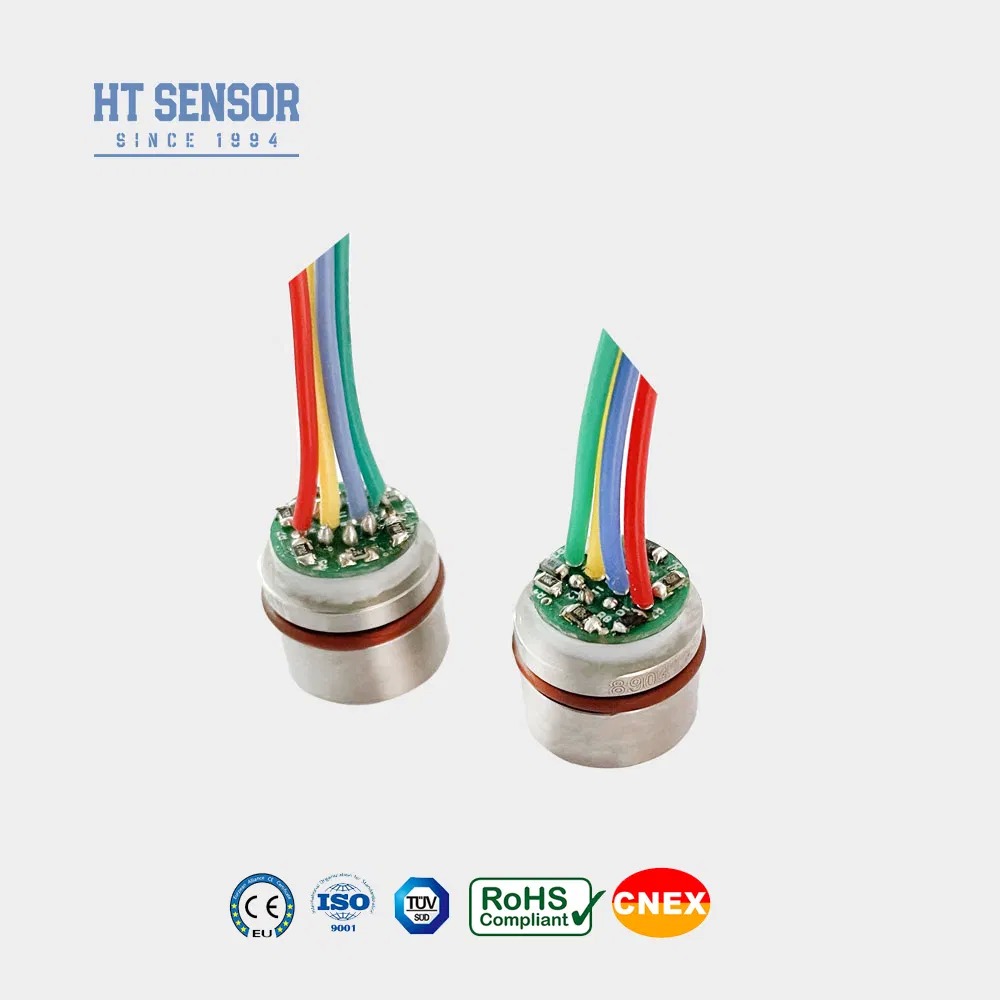

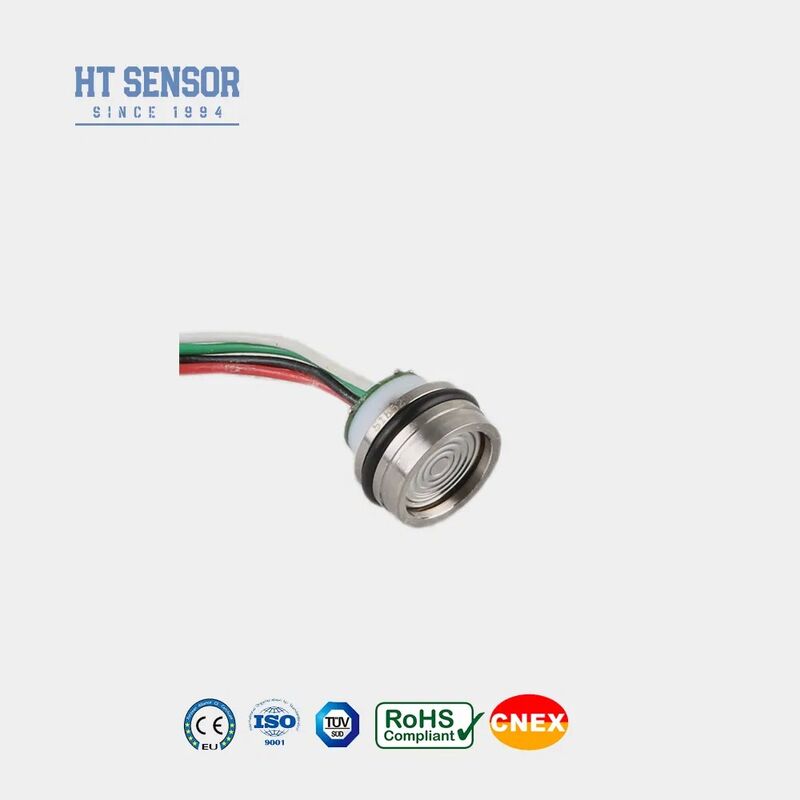

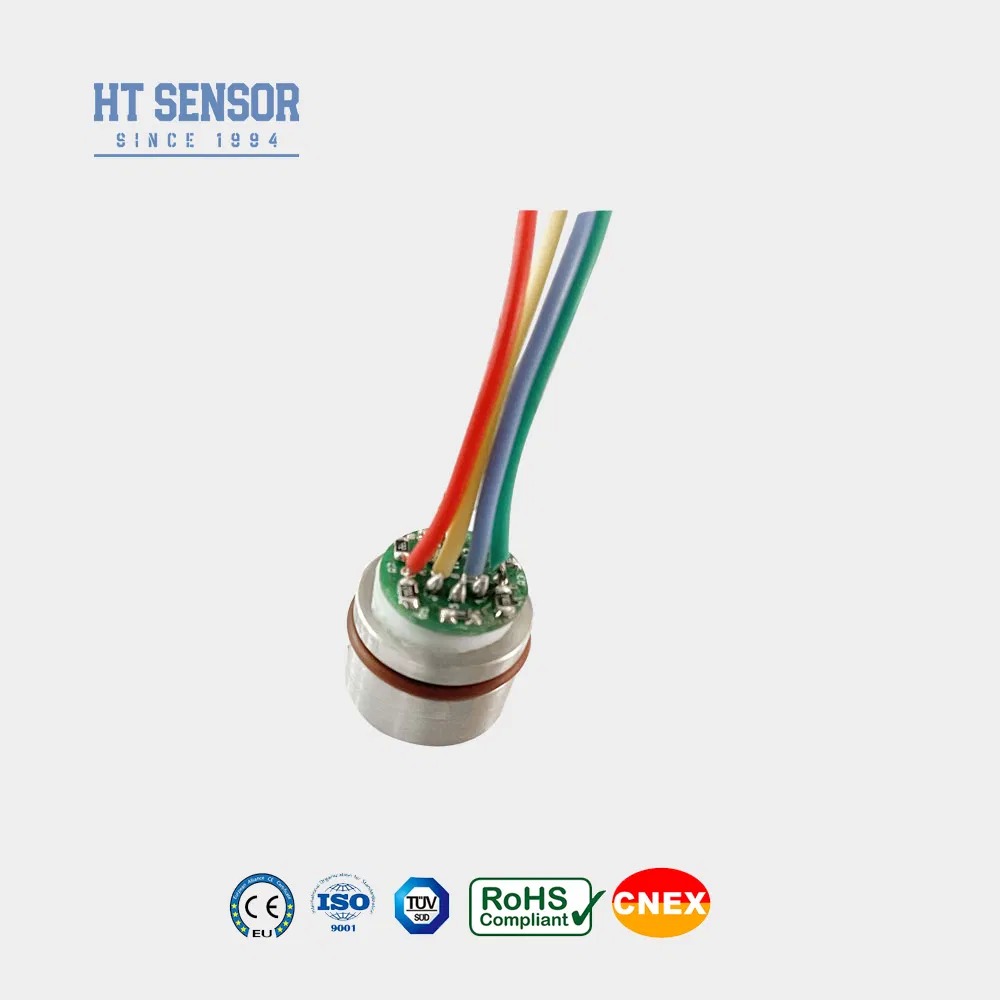

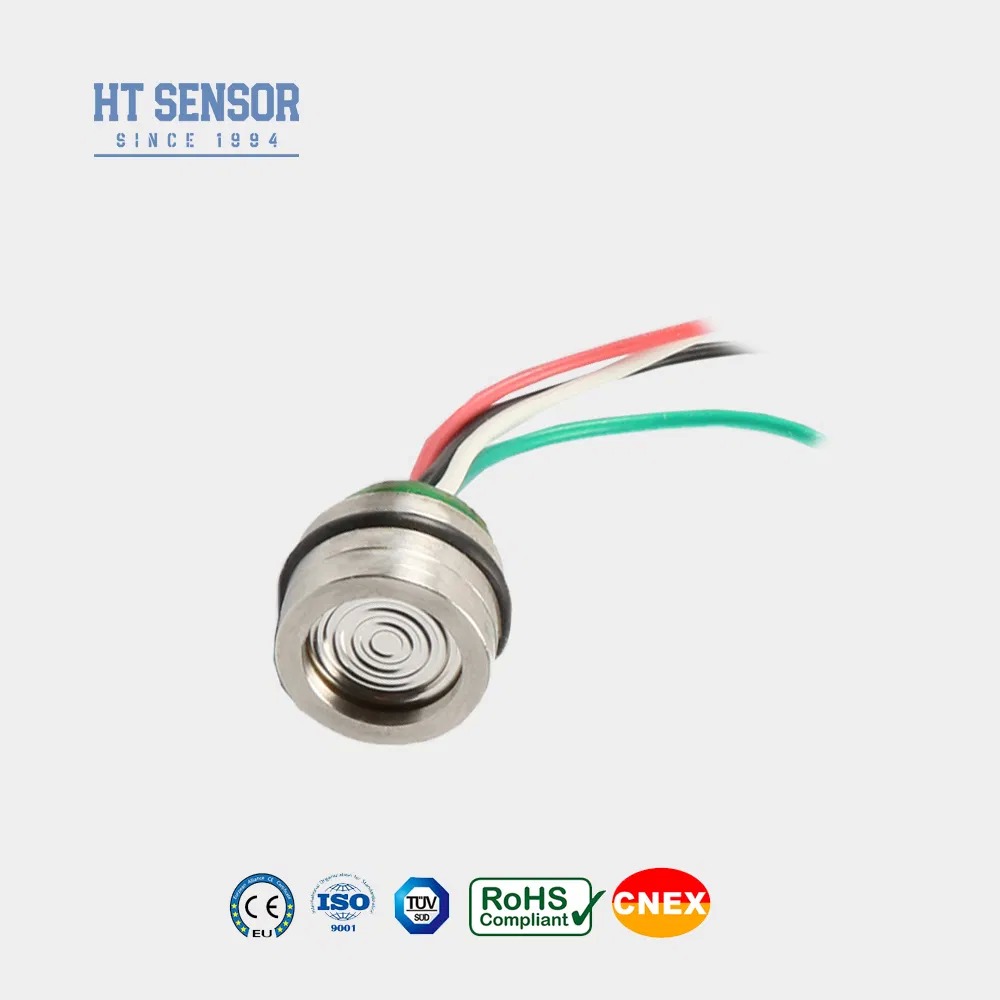

15 mm Mini Compact Diffused Silicon Pressure Sensor Elektronische sensor kern
Product Details
| Model-NR.: | HT15V | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | NEE |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-classificatie: | IP65 | Aangepast: | Aangepast |
| Levering: | 5-10VDC | Uitvoer: | mv signaal |
| Transportpakket: | karton | Specificatie: | 15 mm |
| Handelsmerk: | HengTong | Hs-code: | 9026209090 |
| Markeren |
15 mm mini-druksensor,Diffuse siliciumdruksensor,compacte elektronische druksensor |
||
Product Description
HT15V Siliconen Piezoresistieve Druksensor
Introductie:
HT15V is een siliconen piezoresistieve druksensor met een zeer stabiele diffused siliconen kernelement. Het maakt gebruik van het piezoresistieve effect van diffused silicium voor een nauwkeurige meting van zowel vloeistof- als gasdruk. Deze sensor wordt veel gebruikt in verschillende toepassingen, waaronder luchtcompressoren en koelsystemen .
Product Eigenschappen:
- Maakt gebruik van geavanceerde technologie en is ingekapseld in een 316L roestvrijstalen behuizing
- Breed meetbereik 0~350KPa~40MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Constante voedingsspanning
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procesbesturingssystemen voor het bewaken en regelen van druk
- Vaak gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Voeding: ≤10VDC
- Common Mode Voltage Output: 50% van de input (typisch)
- Input Impedantie:4KΩ~20KΩ
- Output Impedantie:2.5KΩ~6KΩ
- Elektrische Aansluiting:100mm hogetemperatuur draad, lintkabel
| Prestatieparameters: | |||||
|---|---|---|---|---|---|
| Meetbereik | Gauge(G) | 350KPa,1000KPa,2000Kpa | |||
| Absoluut(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Verzegeld(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | Max | Eenheid | |||
| Non-lineariteit | ±0.15 | ±0.3 | %F.S | ||
| Herhaalbaarheid | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| Nulpuntsverschuiving Output | 0±1 | 0±2 | mV | ||
| Volledige Schaal Output | 100±1 | 100±2 | mV | ||
| Nulpuntsverschuiving Temp. Drift | ±0.8 | ±2 | %F.S | ||
| Volledige Schaal Temp. Drift | ±0.8 | ±2 | %F.S | ||
| Gecompenseerde Temp. | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Toelaatbare Overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Lange termijn Stabiliteit | 0.2 % | F.S/Jaar | |||
| Diafragma Materiaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g,11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vulling Medium | Siliconenolie | ||||
| Gewicht | ~20g | ||||
| De parameters worden getest onder de volgende omstandigheden: 10V @25ºC | |||||
| Elektrische aansluiting en compensatie |
|
| Selectie Voorbeelden |
| Besteltips |
vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-druk-kern open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de negatieve drukkamer van de kern.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern ter referentie.
| V&A |
.
.
