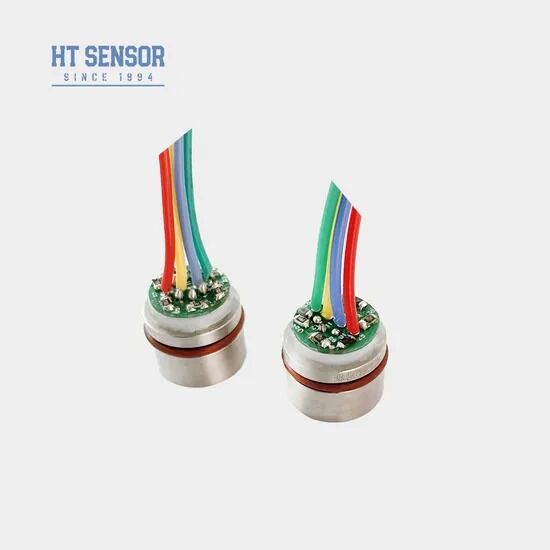

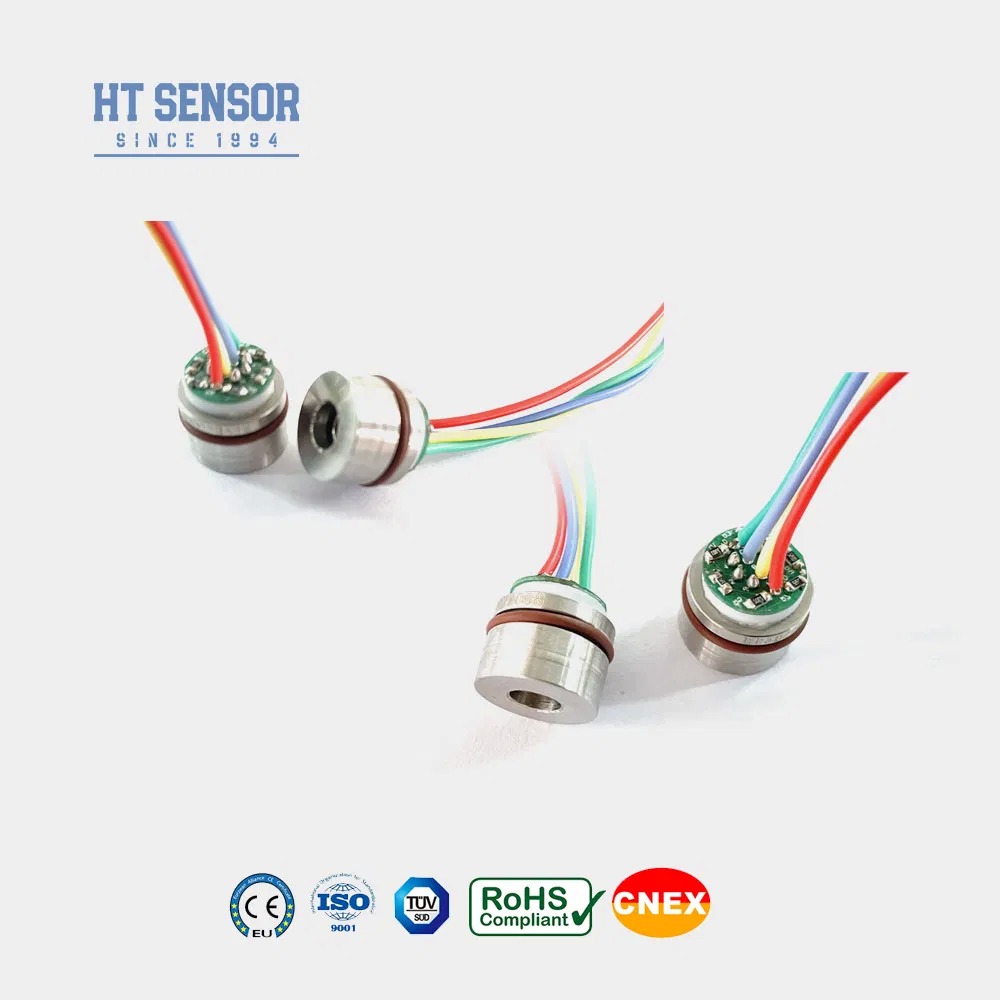

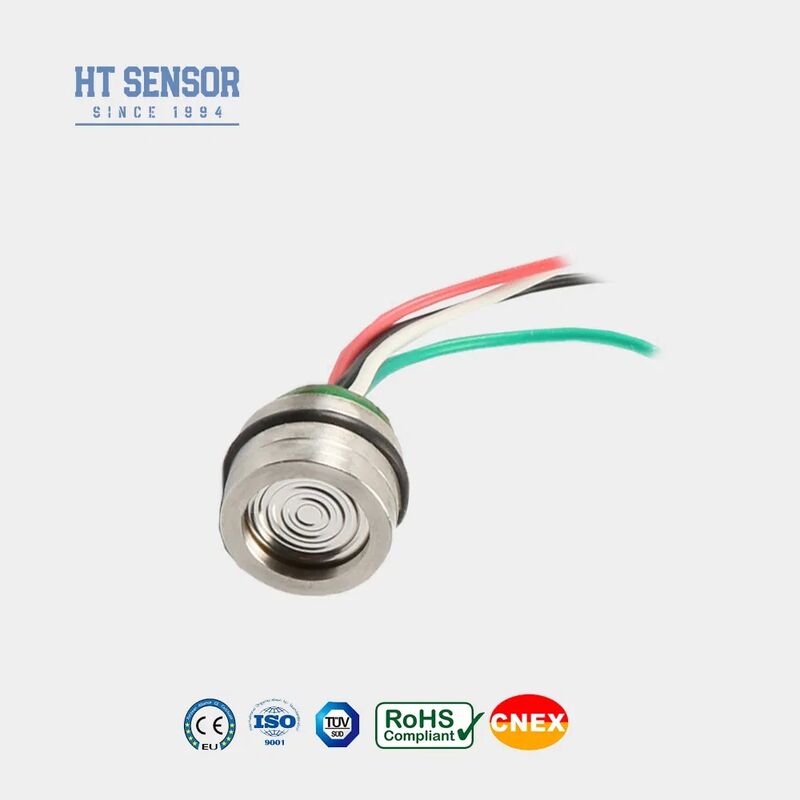

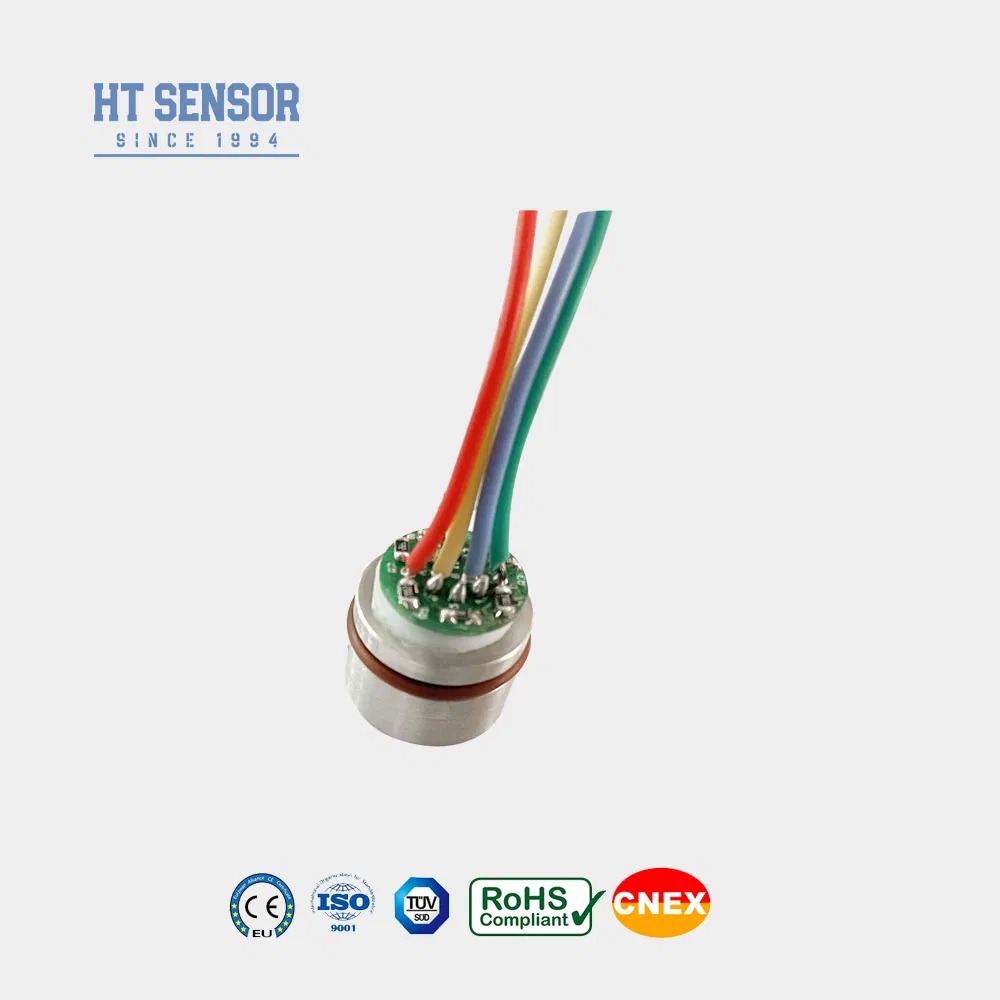

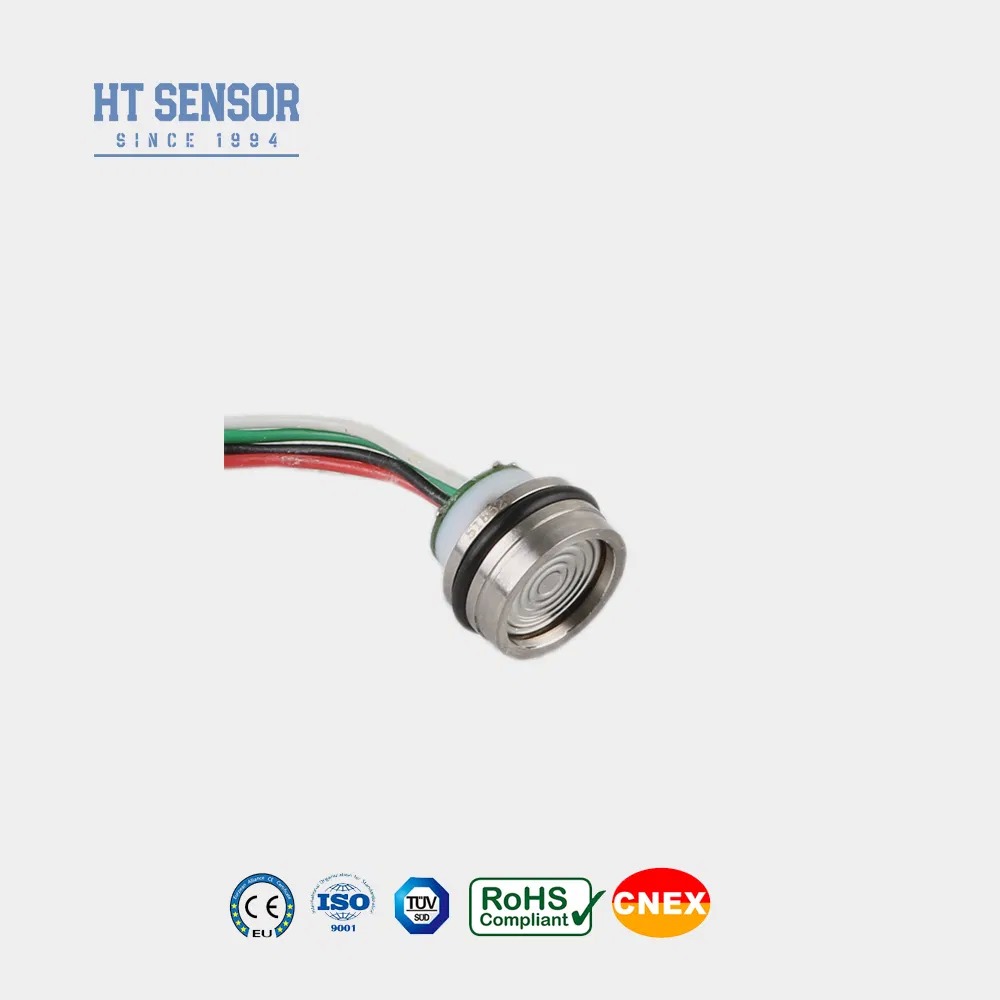

5VDC 10mv/V Compact Diffused Silicon Druksensor Kern 15mm Mini Sensor Silicium Druksensor
Product Details
| Model-NR.: | HT15V | Voor: | Diffuse siliciumdruksensor |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | Materiaal: | Roestvrij staal |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| Aangepast: | Aangepast | Trefwoorden: | Mini sensor |
| Levering: | 5-10VDC | Uitvoer: | mv signaal |
| Transportpakket: | karton | Specificatie: | 15 mm |
| Oorsprong: | China | Hs-code: | 9026209090 |
| Markeren |
5VDC compacte druksensor,diffuse siliciumdruksensorkern,15 mm mini-drukzender |
||
Product Description
HT15V Silicium piezoresistieve druksensor
Inleiding:
HT15V is een druksensor voor silicium-spanningsmeter, waarvan het kerncomponent een zeer stabiel diffuus siliciumelement is.Deze sensor maakt gebruik van het piezoresistieve effect van het diffuse silicium om de druk van vloeistoffen en gassen nauwkeurig te metenDeze sensor wordt veel gebruikt op verschillende gebieden, zoals luchtcompressoren en koelsystemen.
Productkenmerken:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Vaste spanningstoevoer
- Geschikt voor het meten van niet-corrosieve gassen en vloeistofdrukken, compatibel met 316L roestvrij staal.
- Het compacte ontwerp maakt het ideaal voor ruimtebeperkte toepassingen, terwijl de betrouwbaarheid ervan de controle en controle van de druk in processystemen ondersteunt.
- Dit product wordt ook vaak gebruikt voor de drukmeting in koelsystemen en luchtcompressoren.
- Stroomvoorziening: ≤10VDC.
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch).
- Inputimpedantie:4KΩ~20KΩ.
- Uitgangsimpedantie:2.5KΩ~6KΩ.
- Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel.
| Prestatieparameters: | |||||
|---|---|---|---|---|---|
| Meetbereik | Afmeting ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute (A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | 100 ± 1 | 100 ± 2 | mV | ||
| Nul Offset Temp. Drift | ±0.8 | ±2 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ±0.8 | ±2 | % F.S. | ||
| Gecompenseerde Temp. | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 20 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 10V @ 25oC | |||||
| Ontwerp van de structuur | |
| Afmeting | |
| Elektrische aansluiting en compensatie |
|---|
|
| Voorbeelden van selectie |
| Besteltips |
- Zorg tijdens de installatie voor een passende afstand tussen de kern en de zenderbehuizing om aan de gespecificeerde luchtdichtheidseisen te voldoen.
- Bij het monteren van de behuizing moet de verticale uitlijning worden gehandhaafd en moet de druk gelijkmatig worden uitgeoefend om te voorkomen dat de compensatieplaat vastbindt of beschadigt.
- Er moet voor worden gezorgd dat het meetmedium compatibel is met het kerndiafragma en het behuizingsmateriaal (316L roestvrij staal).
- Druk niet met handen of scherpe voorwerpen op het sensordiafragma, omdat vervorming of punctie interne schade aan de kern kan veroorzaken.
- Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat vocht, damp of corrosieve stoffen de negatieve drukkamer binnendringen.
- Indien wijzigingen aan de speldkabels vereist zijn, moet u altijd naar het etiket dat aan de eigenlijke kern is bevestigd, verwijzen voor de juiste verbindingen.
