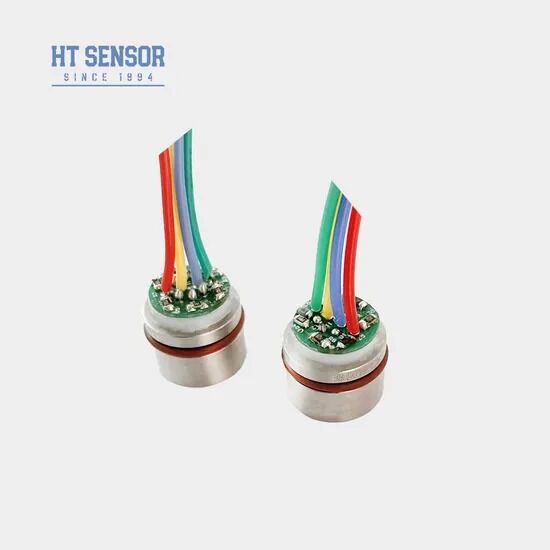

HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell

HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell
Basisinformatie
Certificering: RoHS
Min. bestelaantal: 5
Prijs: 20
Beste prijs Contact nu
Gedetailleerde informatie
Model-NR.: HT15V Voor: Diffuse siliciumdrukzender
Type uitgangssignaal: Analoogtype productieproces: Integratie
Materiaal: Roestvrij staal Threadtype: Nee
Draadtype: Vier-draad Meetmedium: Gas en vloeistof
IP-beoordeling: IP65 Aangepast: Aangepast
Trefwoorden: Mini sensor Levering: 5-10VDC
Draad: 13 mm siliconendraad Uitvoer: mv signaal
Transportpakket: karton Specificatie: 15 mm
Handelsmerk: HengTong Oorsprong: China
HS-code: 9026209090 Productiecapaciteit: 50000 stuks/jaar
Markeren:

HT15V siliciumdruksensor

,

10VDC-stroomniveau sensor

,

HT-druksensor

Productomschrijving

HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 0
10VDC voeding HT15V silicium druksensor

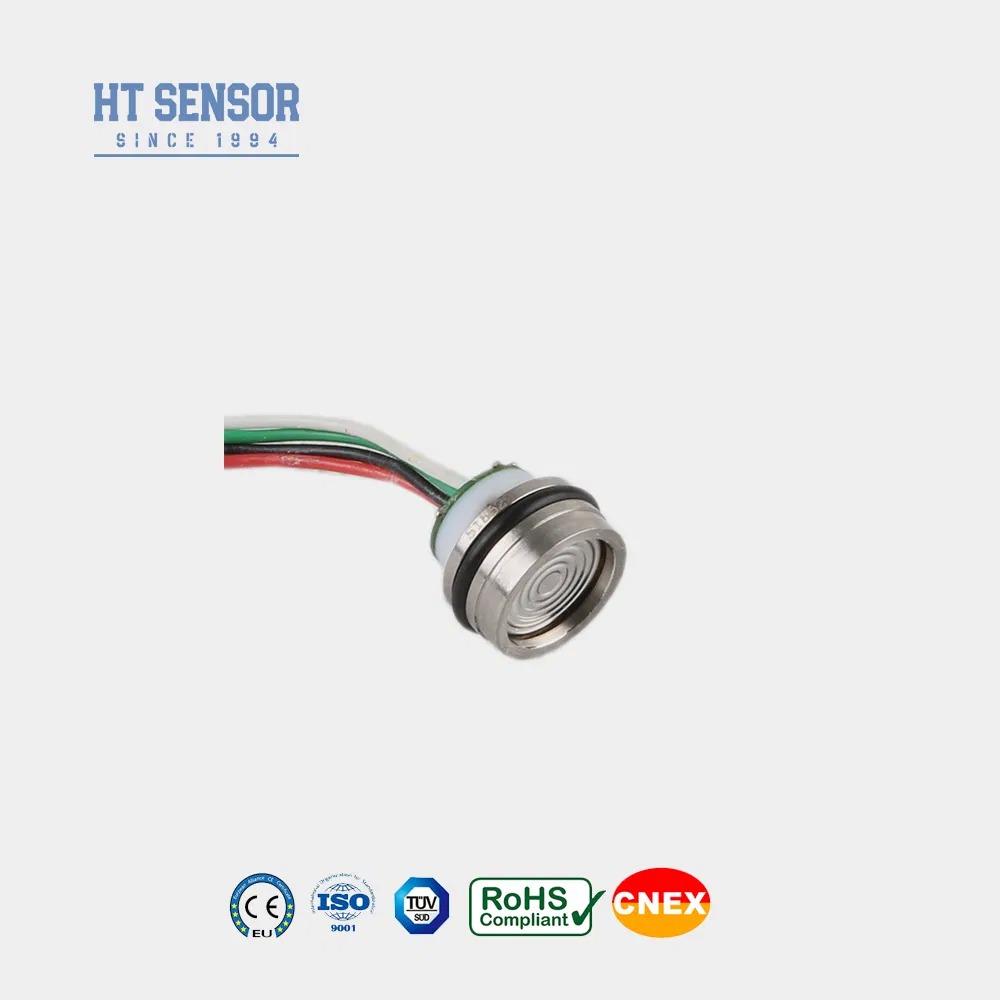

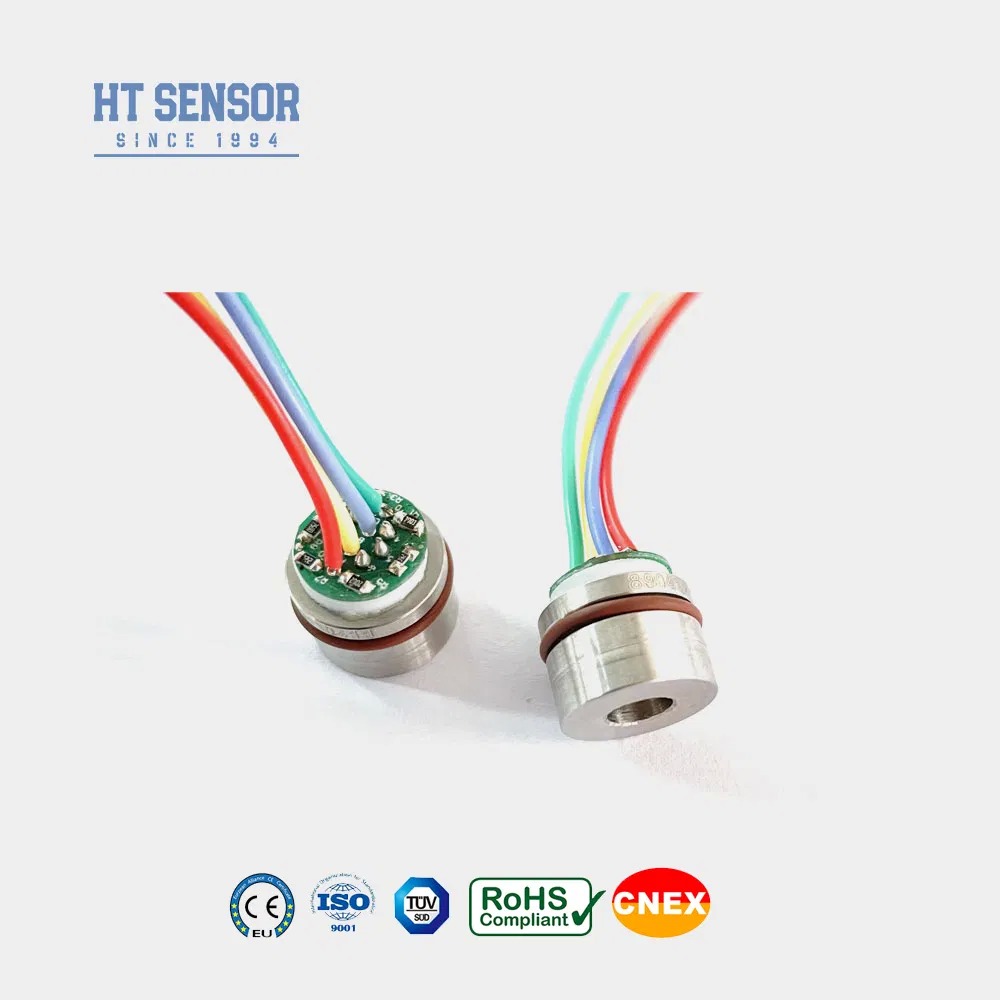

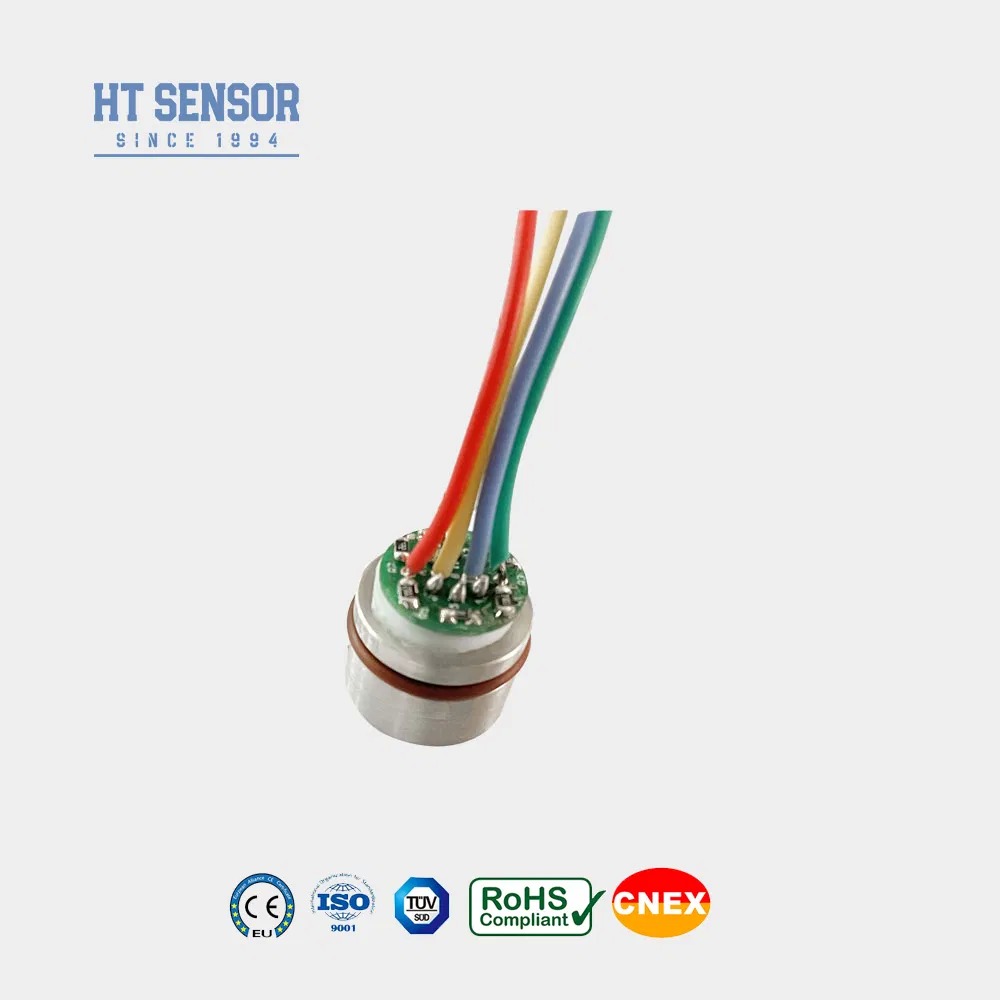

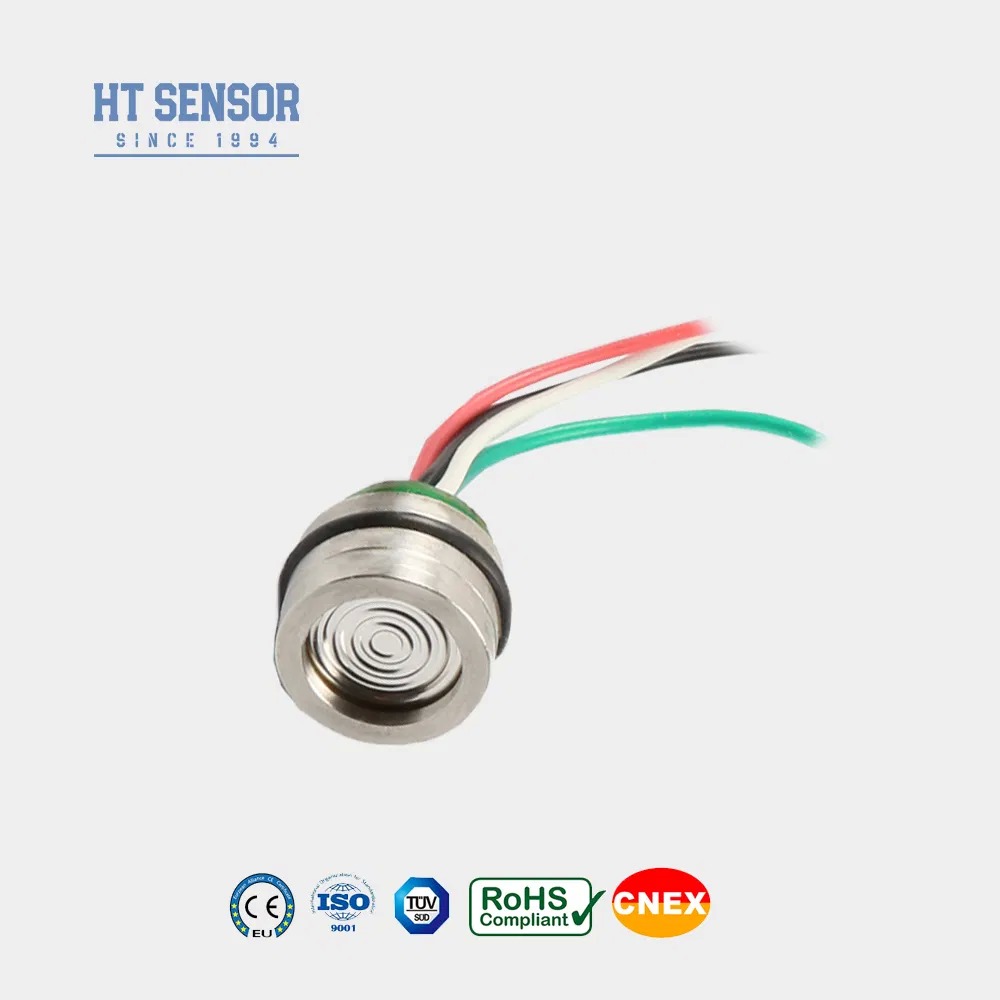

HT15V Silicium Piezoresistieve Druksensor

Inleiding: .
HT15V is een silicium piezoresistieve druksensor met een zeer stabiele diffuus silicium elementkern. Het maakt gebruik van het piezoresistieve effect van diffuus silicium voor nauwkeurige meting van zowel vloeistof- als gasdrukken. Deze sensor wordt veel gebruikt in verschillende toepassingen, waaronder luchtcompressoren en koelsystemen .
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 1
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 2
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 3


Productkenmerken:
  1. Maakt gebruik van geavanceerde technologie en is ingekapseld in een 316L roestvrijstalenbehuizing
  2. Breed meetbereik 0~350KPa~60MpaS
  3. Hoge betrouwbaarheid en uitstekende stabiliteit
  4.  Constante spanningsvoeding
Toepassingen:
  1. Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lroestvrijstalen compatibiliteit
  2. Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
  3. Gebruikt in procesbesturingssystemen voor het bewaken en regelen van druk
  4. Vaak gebruikt in koelsystemen en luchtcompressoren voor drukmeting
Elektrische prestaties:
  1. Voeding: ≤10VDC
  2. Common Mode Voltage Output: 50% van de ingang (typisch)
  3. Ingangsimpedantie: 4KΩ~20KΩ
  4. Uitgangsimpedantie: 2.5KΩ~6KΩ
  5. Elektrische aansluiting: 100 mm hogetemperatuur draad, lintkabel
Prestatieparameters:
Meetbereik Gauge(G) 350KPa,1000KPa,2000Kpa
Absoluut(A) 350KPaA,700KPaA,1000KPaA,2000KPaA
Verzegeld(S) 3500KPaS,7MPaS,10MPaS
. Typ Max Eenheid
Non-lineariteit   ±0.15 ±0.3 %F.S
Herhaalbaarheid . 0.05 0.1 %F.S
Hysteresis    0.05 0.1 %F.S
Nulpuntsverschuiving Uitgang   0±1 0±2 mV
Volledige schaal uitgang   100±1 100±2 mV .
Nulpuntsverschuiving Temp. Drift   ±0.8 ±2 %F.S .
Volledige schaal Temp. Drift ±0.8 ±2 %F.S .
Gecompenseerde Temp. 0~70 ºC .
Bedrijfstemperatuur   -20~80 ºC .
Opslagtemperatuur  -40~125 ºC .
Toelaatbare Overbelasting Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa . .
Barstdruk 5X de volledige schaal . .
Lange termijn stabiliteit 0.2 % . F.S/Jaar .
Diafragma Materiaal 316L . .
Isolatieweerstand ≥200MΩ 100VDC . .
Trillingen Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz . .
Schok 100g,11ms . .
Reactietijd ≤1ms . .
O-ring Afdichting Nitrile rubber of Fluoro rubber . .
Vulmedium Siliconenolie . .
Gewicht ~20g . .
De parameters worden getest onder de volgende omstandigheden: 10V @25ºC .

Omtreksconstructie
Afmeting HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 4

Elektrische aansluiting en compensatie

HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 5




Selectievoorbeelden
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 6

Besteltips
1. Let bij de montage op de pasvorm tussen de kerngrootte en de behuizing van de zender om de vereiste luchtdichtheid te bereiken
  .3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-drukker open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de negatieve drukkamer van de kern.
6. Als er wijzigingen zijn in de pin-leads, volg dan het label op de daadwerkelijke kern ter referentie.
