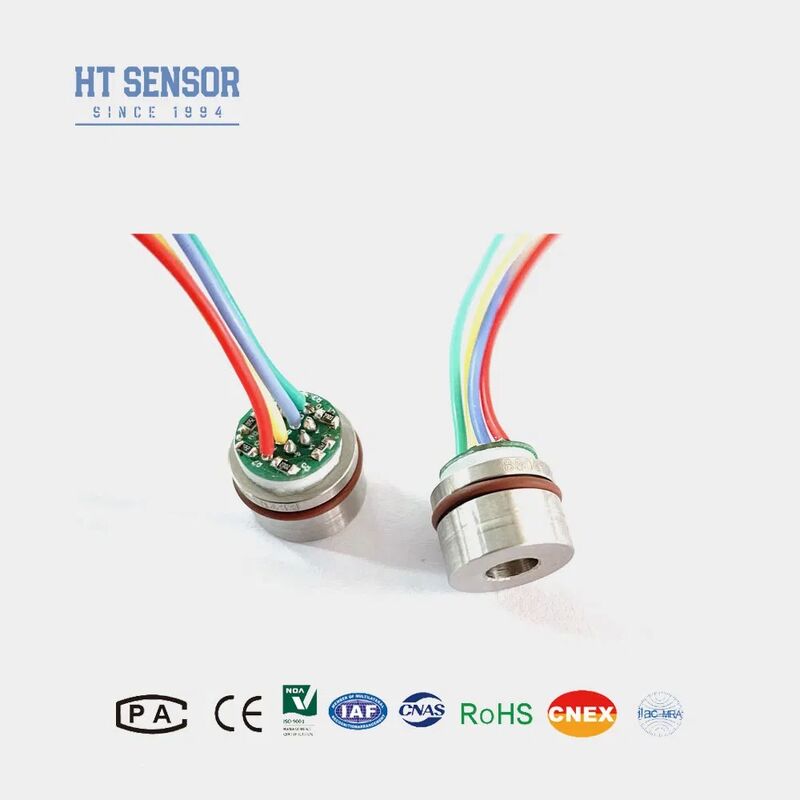

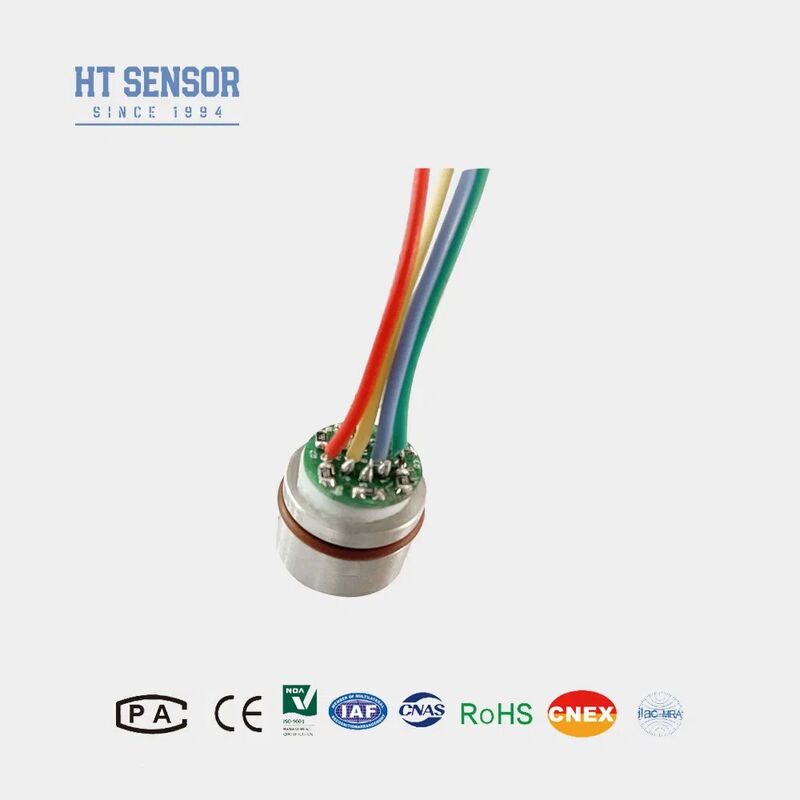

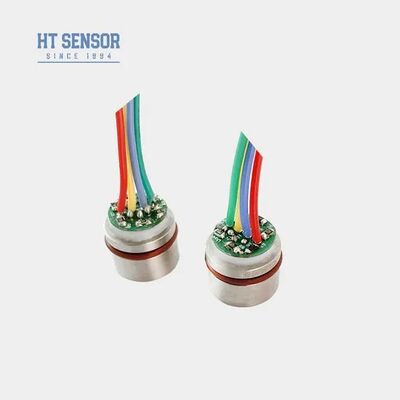

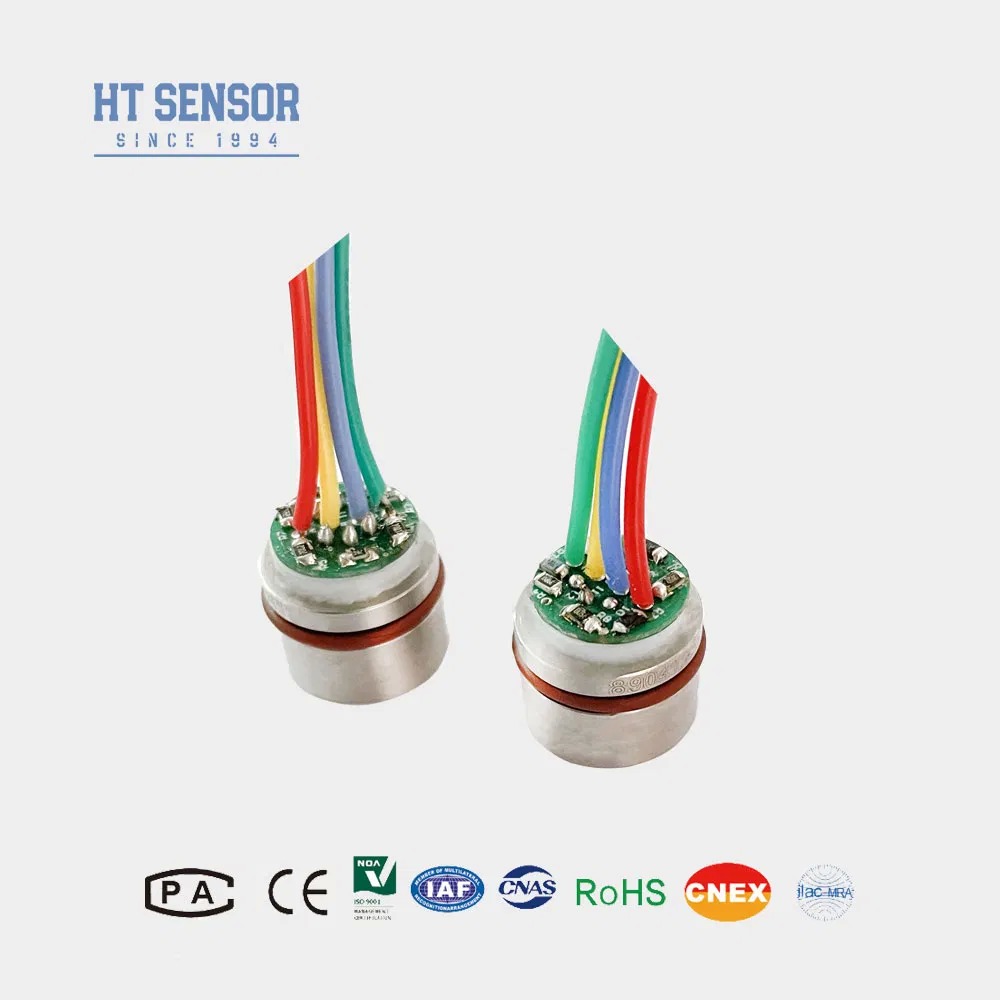

Mini-water-olie-druksensor In-special-druk-transmitter-niveau-sensor
Productdetails
| Model-NR.: | HT15V | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | productieproces: | Integratie |
| Materiaal: | Roestvrij staal | Threadtype: | Nee |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| IP-beoordeling: | IP65 | Aangepast: | Aangepast |
| Trefwoorden: | Mini sensor | Levering: | 5-10VDC |
| Draad: | 13 mm siliconendraad | Uitvoer: | mv signaal |
| Transportpakket: | karton | Specificatie: | 15 mm |
| Handelsmerk: | HengTong | Oorsprong: | China |
| HS-code: | 9026209090 | Productiecapaciteit: | 50000 stuks/jaar |
| Markeren |
mini-waterdruk sensor,Sensor voor de oliedruktransmitter,speciale niveausensor met garantie |
||
Productbeschrijving
Inleiding:
HT15V is een silicium piezoresistieve druksensor met een zeer stabiele diffuse siliciumelementkern.Het maakt gebruik van het piezoresistieve effect van diffus silicium voor nauwkeurige meting van zowel vloeistof- als gasdrukkenDeze sensor wordt veel gebruikt in verschillende toepassingen, waaronder luchtcompressoren en koelsystemen..
Productkenmerken:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Vaste spanningstoevoer
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procesbesturingssystemen voor controle en controle van de druk
- Meestal gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute (A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | 100 ± 1 | 100 ± 2 | mV | ||
| Nul Offset Temp. Drift | ±0.8 | ±2 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ±0.8 | ±2 | % F.S. | ||
| Gecompenseerde Temp. | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 20 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 10V @ 25oC | |||||
| Ontwerp van de structuur | |
| Afmeting | |
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste lucht dichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
