Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor

Pressure Sensor With Temperature-compensated Oil-filled Isolation Film 15mm Level Sensor
Pressure Sensor With Temperature-compensated Oil-filled Isolation Film 15mm Level Sensor Pressure Sensor With Temperature-compensated Oil-filled Isolation Film 15mm Level Sensor Pressure Sensor With Temperature-compensated Oil-filled Isolation Film 15mm Level Sensor Pressure Sensor With Temperature-compensated Oil-filled Isolation Film 15mm Level Sensor Pressure Sensor With Temperature-compensated Oil-filled Isolation Film 15mm Level Sensor
Basisinformatie
Certificering: RoHS
Min. bestelaantal: 5
Prijs: 20
Beste prijs Contact nu
Gedetailleerde informatie
Model-NR.: HT15V Voor: Diffuse siliciumdrukzender
Type uitgangssignaal: Analoogtype productieproces: Integratie
Materiaal: Roestvrij staal Threadtype: Nee
Draadtype: Vier-draad Meetmedium: Gas en vloeistof
IP-beoordeling: IP65 Aangepast: Aangepast
Trefwoorden: Mini sensor Levering: 5-10VDC
Draad: 13 mm siliconendraad Uitvoer: mv signaal
Transportpakket: karton Specificatie: 15 mm
Handelsmerk: HengTong Oorsprong: China
HS-code: 9026209090 Productiecapaciteit: 50000 stuks/jaar
Markeren:

Temperatuurcompenserende druksensor

,

met een vermogen van meer dan 50 W

,

15 mm niveaudrukzender

Productomschrijving

Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 030psi druksensor met temperatuurgecompenseerde, met olie gevulde isolatiefilm
HT15V Siliconen Piezoresistieve Druksensor

Inleiding:Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
HT15V is een siliconen piezoresistieve druksensor met een zeer stabiel diffuus siliconen kernelement. Het maakt gebruik van het piezoresistieve effect van diffuus silicium voor een nauwkeurige meting van zowel vloeistof- als gasdrukken. Deze sensor wordt veel gebruikt in verschillende toepassingen, waaronder luchtcompressoren en koelsystemen .

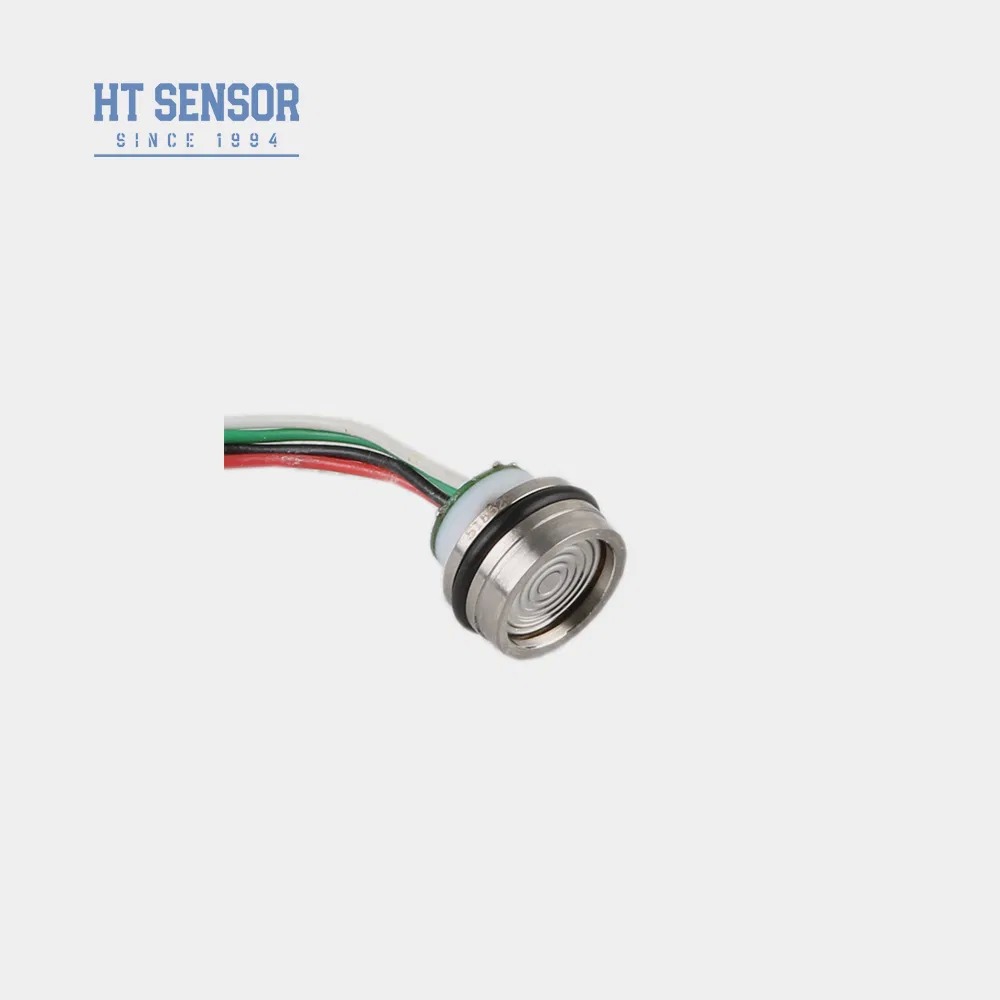

Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 1

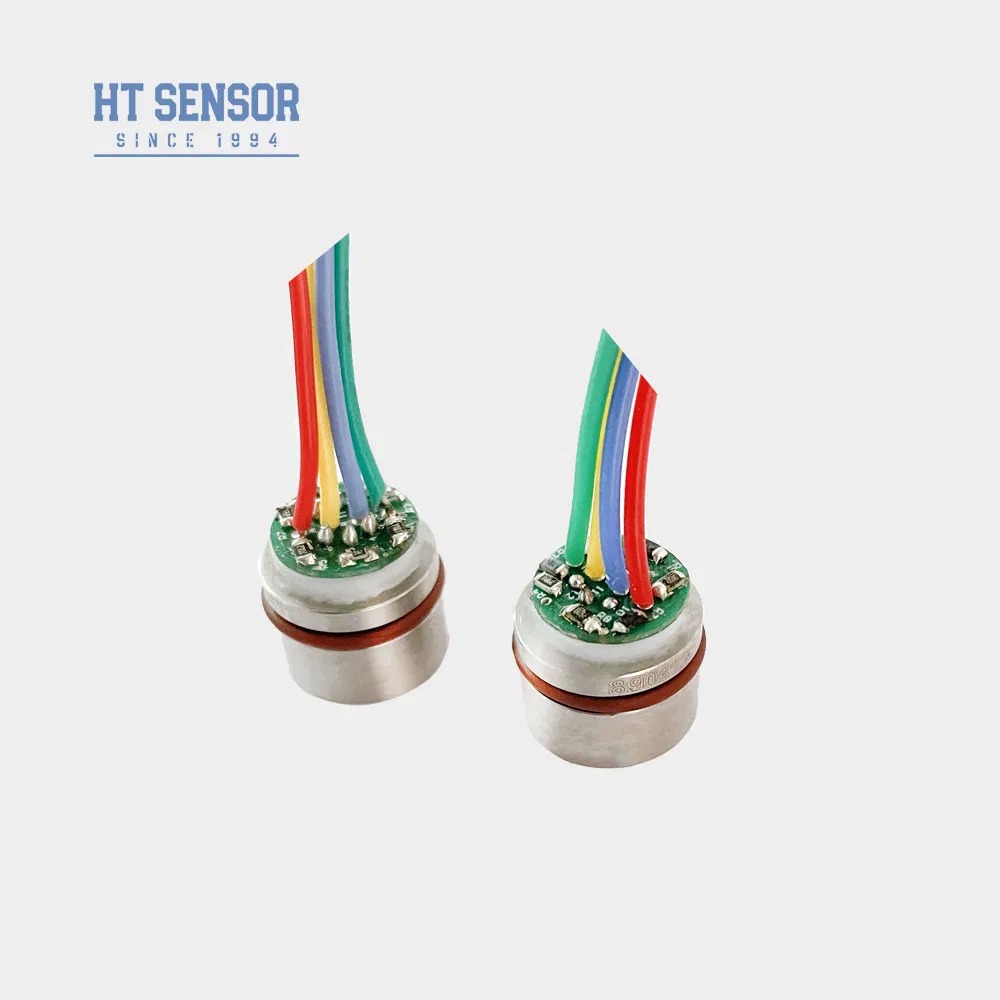

Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 2

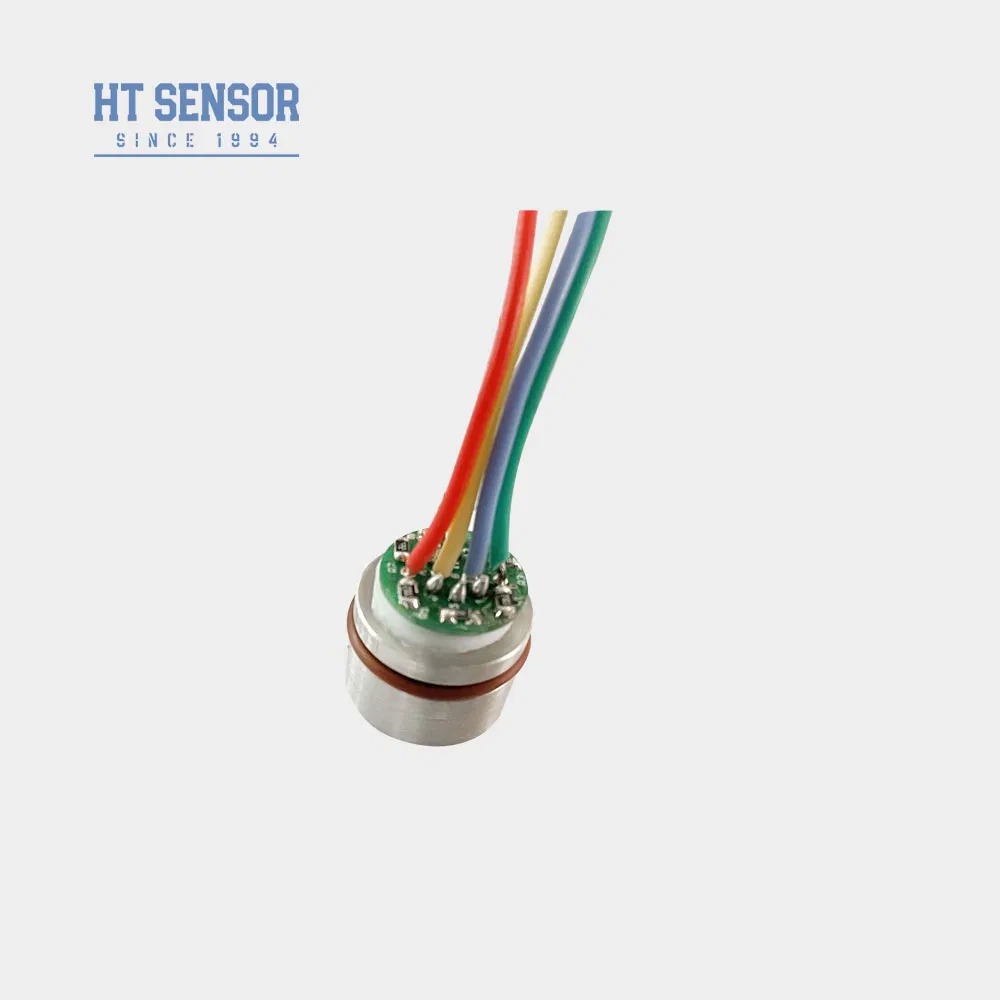

Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 3


Productkenmerken:
  1. Maakt gebruik van geavanceerde technologie en is ingekapseld in een 316L roestvrijstalenbehuizing
  2. Breed meetbereik 0~350KPa~60MpaS
  3. Hoge betrouwbaarheid en uitstekende stabiliteit
  4.  Constante voedingsspanning
Toepassingen:
  1. Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lroestvrijstalen compatibiliteit
  2. Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
  3. Gebruikt in procesbesturingssystemen voor het bewaken en regelen van druk
  4. Vaak gebruikt in koelsystemen en luchtcompressoren voor drukmeting
Elektrische prestaties:
  1. Voeding: ≤10VDC
  2. Common Mode Voltage Output: 50% van de input (typisch)
  3. Input Impedantie: 4KΩ~20KΩ
  4. Output Impedantie: 2.5KΩ~6KΩ
  5. Elektrische aansluiting: 100 mm hogetemperatuurdraad, lintkabel
Prestatieparameters:
Meetbereik Gauge(G) 350KPa,1000KPa,2000Kpa
Absoluut(A) 350KPaA,700KPaA,1000KPaA,2000KPaA
Verzegeld(S) 3500KPaS,7MPaS,10MPaS
Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Typ Max Eenheid
Non-lineariteit   ±0.15 ±0.3 %F.S
HerhaalbaarheidOnze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen 0.05 0.1 %F.S
Hysteresis    0.05 0.1 %F.S
Nulpuntsverschuiving Output   0±1 0±2 mV
Volledige schaal Output   100±1 100±2 mV Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Nulpuntsverschuiving Temp. Drift   ±0.8 ±2 %F.S Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Volledige schaal Temp. Drift ±0.8 ±2 %F.S Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Gecompenseerde Temp. 0~70 ºC Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Bedrijfstemperatuur   -20~80 ºC Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Opslagtemperatuur  -40~125 ºC Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Toelaatbare Overbelasting Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Barstdruk 5X de volledige schaal Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Lange termijn stabiliteit 0.2 %Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen F.S/Jaar Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Diafragma Materiaal 316L Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Isolatieweerstand ≥200MΩ 100VDC Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Trillingen Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Schok 100g,11ms Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Reactietijd ≤1ms Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
O-ring Afdichting Nitrile rubber of Fluoro rubber Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Vulmedium Siliconenolie Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
Gewicht ~20g Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
De parameters worden getest onder de volgende omstandigheden: 10V @25ºC Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
V&A
Overzicht Constructie
Afmeting Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 4
V&A
Elektrische aansluiting en compensatie

Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 5




Selectie Voorbeelden
Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 6
V&A
Besteltips
1. Let bij de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
vereiste luchtdichtheidOnze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-druk-kern open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de negatieve drukkamer van de kern.
6. Als er wijzigingen zijn in de pin-leads, volg dan het label op de daadwerkelijke kern ter referentie.


Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 7Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 8Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 9Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 10Druksensor met temperatuurcompenserende met olie gevulde isolatiefilm 15 mm niveau sensor 11
V&A

Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
   A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

5.Q: Hoe worden de producten geprijsd? Kortingen?
   A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
 Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
5.Q: Hoe worden de producten geprijsd? Kortingen?
    A:
 Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen .
6.Q: Wat is de garantie van uw producten? En after-sales service?
    A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

5.Q: Hoe worden de producten geprijsd? Kortingen?
    A: Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners
.
6.Q: Wat is de garantie van uw producten? En after-sales service?
    A: Onze garantietermijn is 24 maanden na verzending, en onze after-sales reageert met uw vragen binnen 24 uur, instructie op afstand via pc-netwerk is altijd beschikbaar.
