HT Sensor 10VDC Power HT15V Silicium Druk Sensor Niveau Sensor Cell 15mm Druk Sensor Core
Product Details
| Model-NR.: | HT15V | Bereik: | 0-300kpa~20mpa |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | Aangepast: | Aangepast |
| Trefwoorden: | Mini sensor | Levering: | 5-10VDC |
| draad: | 13 mm siliconendraad | Transportpakket: | karton |
| Specificatie: | 15 mm | Handelsmerk: | HengTong |
| Oorsprong: | China | Hs-code: | 9026209090 |
| Markeren |
Sensor voor industriële druktransmitters,Hoog nauwkeurige druksensor,garantie druksensor |
||
Product Description

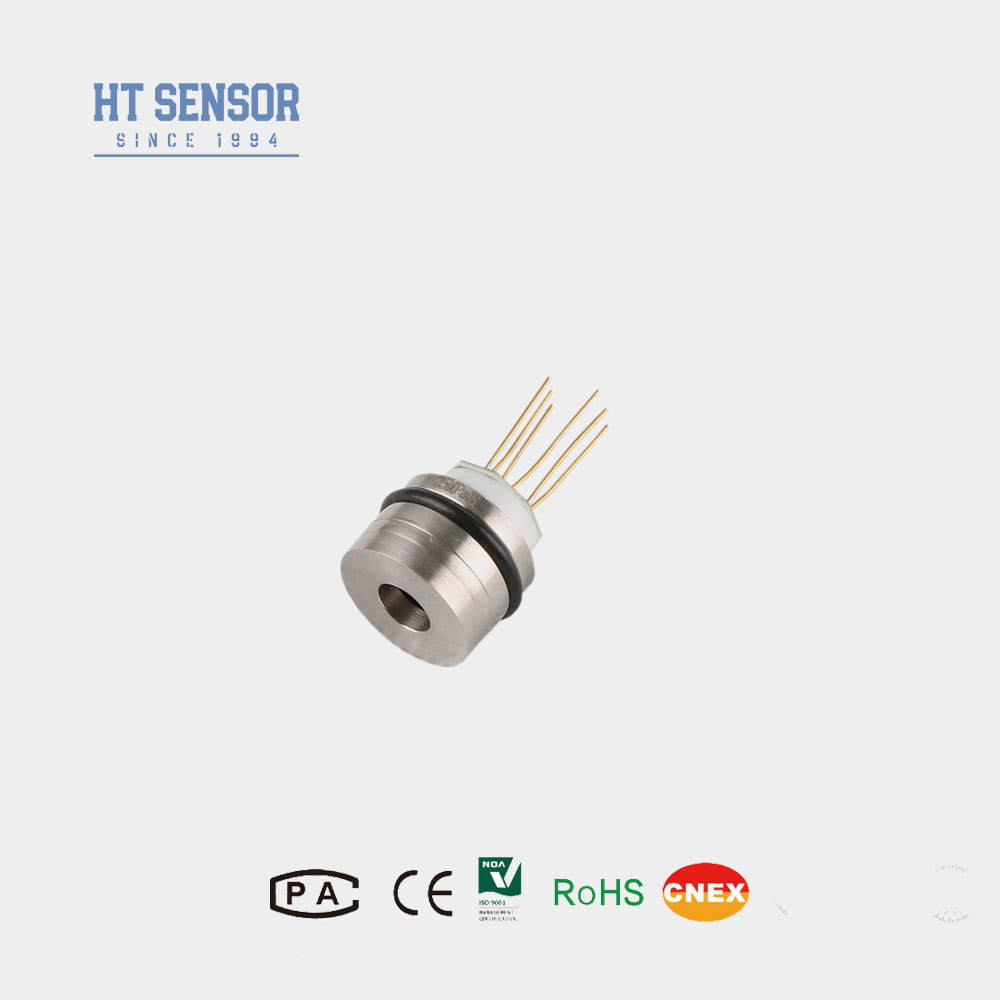

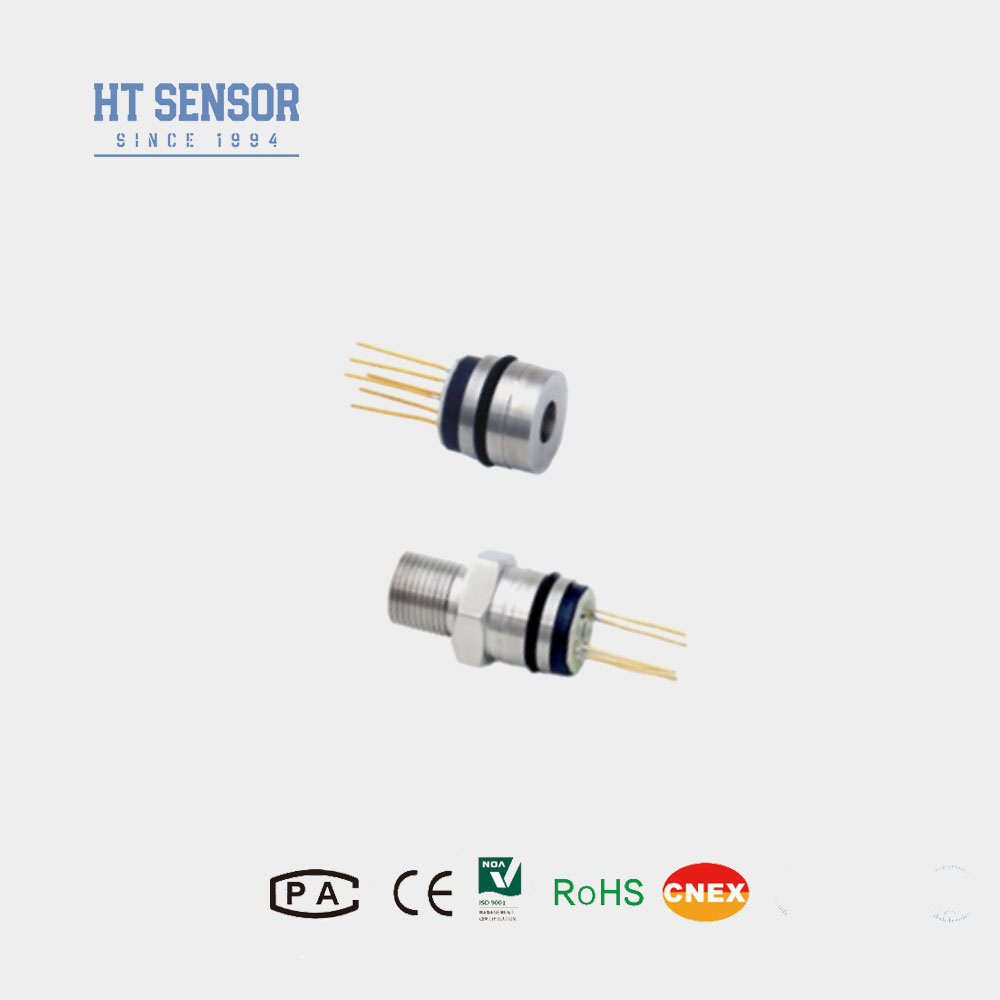

HT Sensor 10VDC Voeding HT15V Silicium Druksensor Niveausensor Cel 15mm Druksensorkern
Introductie:
De HT15V is een silicium piëzoresistieve druksensor met een zeer stabiele gediffuseerde silicium elementkern. Het maakt gebruik van het piëzoresistieve effect van gediffuseerd silicium voor nauwkeurige meting van zowel vloeistof- als gasdrukken. Deze sensor wordt veelvuldig toegepast in diverse toepassingen, waaronder luchtcompressoren en koelsystemen .
Product Kenmerken:
- Maakt gebruik van geavanceerde technologie en is ingekapseld in een 316L roestvrijstalen behuizing
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Constante spanningsvoeding
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procescontrolesystemen voor het monitoren en regelen van druk
- Veel gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Voeding: ≤10VDC
- Common Mode Spanningsuitgang: 50% van de ingang (typisch)
- Ingangsimpedantie: 4KΩ~20KΩ
- Uitgangsimpedantie: 2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hogetemperatuurkabel, platte kabel
| Prestatieparameters: | |||||
| Meetbereik | Manometer(G) | 350KPa, 1000KPa, 2000Kpa | |||
| Absoluut(A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Afgedicht(S) | 3500KPaS, 7MPaS, 10MPaS,20MPaS | ||||
| Typ | Max | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | %V.B. | ||
| Herhaalbaarheid | 0.05 | 0.1 | %V.B. | ||
| Hysterese | 0.05 | 0.1 | %V.B. | ||
| Nulafwijking Uitgang | 0±1 | 0±2 | mV | ||
| Volledige schaal Uitgang | 100±1 | 100±2 | mV | ||
| Nulafwijking Temp. Drift | ±0.8 | ±2 | %V.B. | ||
| Volledige schaal Temp. Drift | ±0.8 | ±2 | %V.B. | ||
| Gecompenseerde Temp. | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Toegestane Overbelasting | Neem de kleinere waarde tussen 3 keer de volledige schaal of 80MPa | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Lange-termijn Stabiliteit | 0.2 % | V.B./Jaar | |||
| Membraan Materiaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trilling | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g, 11ms | ||||
| Responstijd | ≤1ms | ||||
| O-ring Afdichting | Nitrilrubber of Fluorkautschuk | ||||
| Vulmedium | Siliconenolie | ||||
| Gewicht | ~20g | ||||
| De parameters worden getest onder de volgende omstandigheden: 10V @25ºC | |||||
| Buitenafmetingen Constructie | |
| Afmetingen | |
| Elektrische aansluiting en compensatie |
|
| Selectie Voorbeelden |
| Besteltips |
1. Let op de passing tussen de kernmaat en de transmitterbehuizing tijdens montage om de vereiste luchtdichtheid te bereiken.
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kernmembraan en het behuizingsmateriaal (316L), moeten speciale instructies worden verstrekt bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensormembraan met handen of scherpe voorwerpen om beschadiging van de kern te voorkomen door membraandeformatie of perforatie.
5. Houd de drukpoort van de manometerkern open naar de atmosfeer en voorkom dat water, waterdamp of corrosieve media de negatieve drukkamer van de kern binnendringen.
6. Als er wijzigingen zijn aan de pin-aansluitingen, volg dan het label op de werkelijke kern voor referentie.
| V&A |
1. V: Wat zijn de belangrijkste kenmerken van uw druksensortransmitters?
A: Onze transmitters worden gekenmerkt door hoge precisie, lange levensduur en betrouwbare prestaties. Maatwerkopties zijn beschikbaar om te voldoen aan specifieke toepassingsvereisten.
2. V: Kan ik speciale specificaties aanvragen?
A: Ja, we ondersteunen zowel OEM- als ODM-services. Ons engineeringteam kan oplossingen op maat maken op basis van uw technische en operationele behoeften.
3. V: Wat is uw maandelijkse productiecapaciteit?
A: We hebben de capaciteit om tot 30.000 eenheden per maand te produceren, waardoor we grote bestellingen kunnen ondersteunen. Om een optimale planning te garanderen, raden we aan om vooraf contact op te nemen met ons verkoopteam.
4. V: Wat is de typische levertijd?
A: Standaardmodellen worden doorgaans binnen 5-8 werkdagen geleverd. Levertijden voor aangepaste producten kunnen variëren afhankelijk van de specificaties.
5. V: Wat is uw prijsstructuur? Zijn er volumekortingen beschikbaar?
A: We bieden concurrerende prijzen met aantrekkelijke kortingen voor bulkinkopen en langetermijnovereenkomsten.
6. V: Wat zijn uw garantie- en after-sales ondersteuningsbeleid?
A: Alle producten worden geleverd met een garantie van 24 maanden vanaf de verzenddatum. Ons after-sales team garandeert een reactie binnen 24 uur en biedt indien nodig externe assistentie via pc-gebaseerde connectiviteit.
