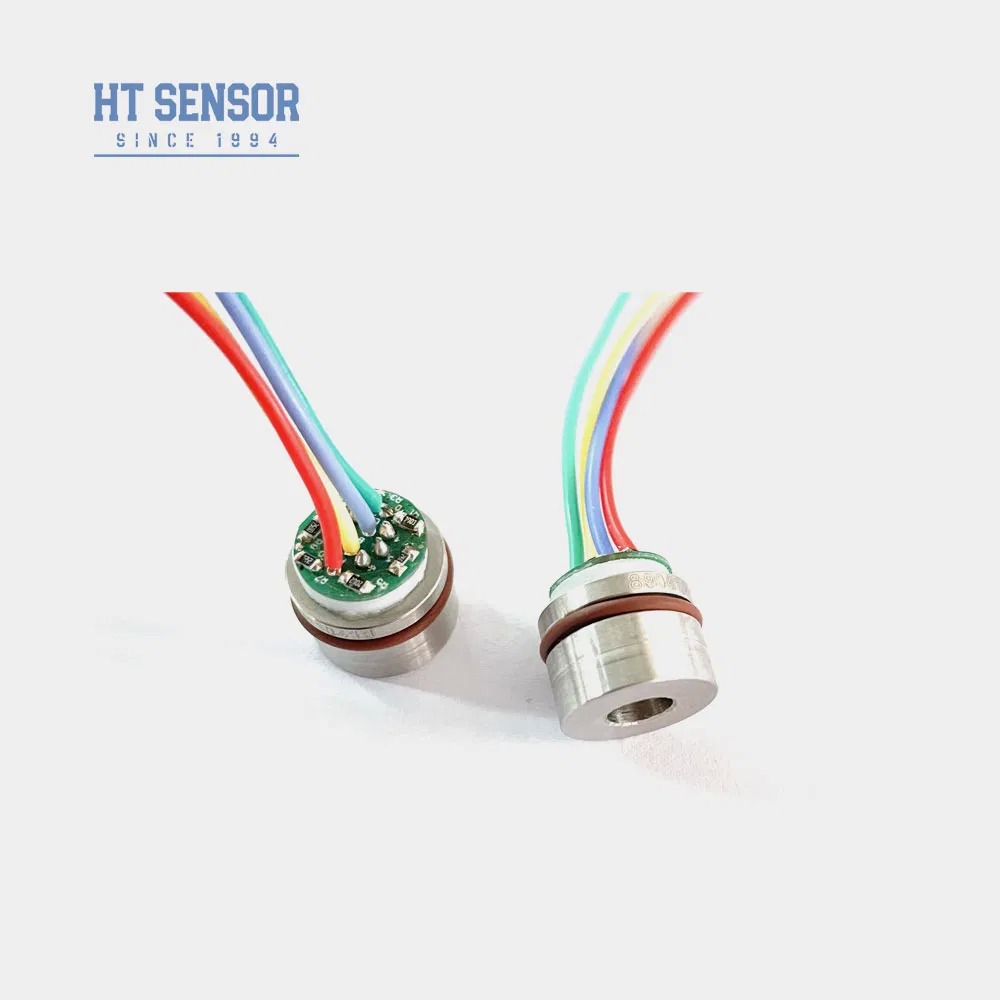

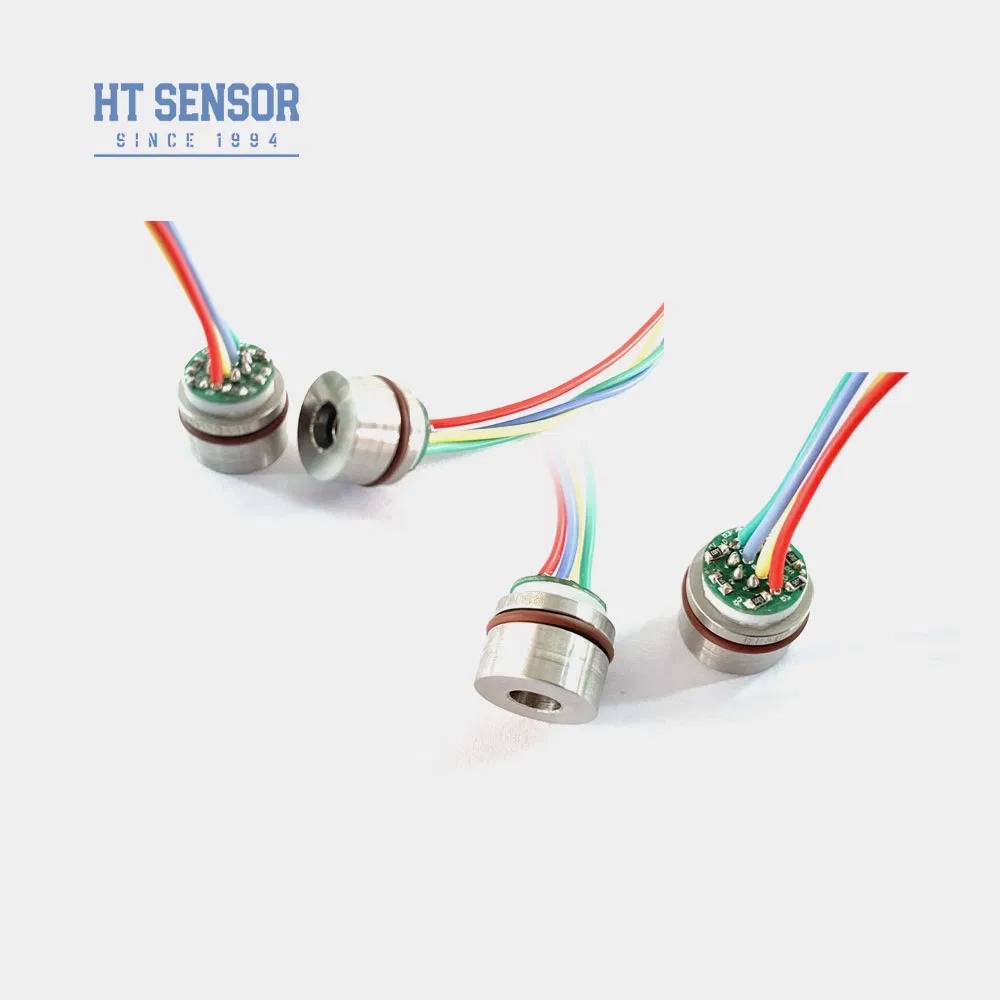

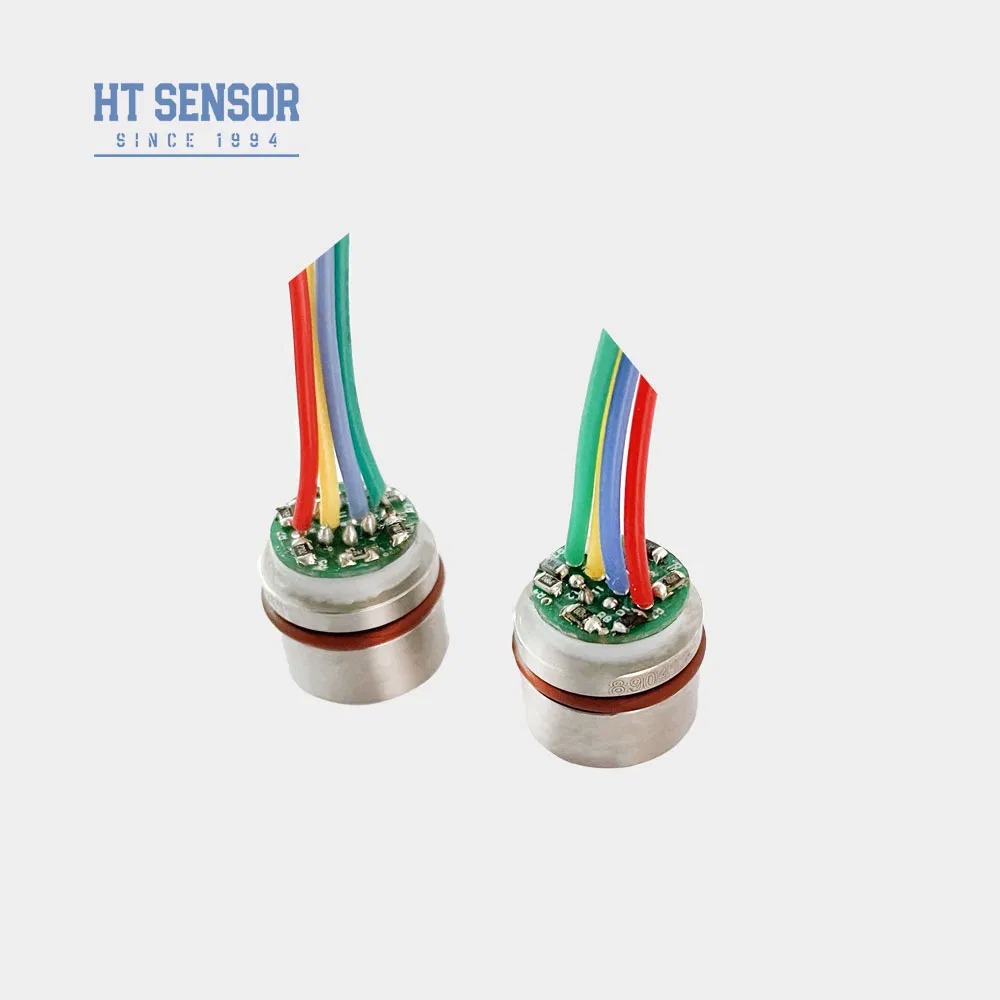

316L-druksensor van roestvrij staal met gecompenseerde met olie gevulde sensordruksensorcel
Product Details
| Model-NR.: | HT15V | Type uitgangssignaal: | Analoogtype |
|---|---|---|---|
| Materiaal: | Roestvrij staal | Draadtype: | Vier-draad |
| Meetmedium: | Gas en vloeistof | Aangepast: | Aangepast |
| Trefwoorden: | Mini sensor | Levering: | 5-10VDC |
| Uitvoer: | mv signaal | Transportpakket: | karton |
| Specificatie: | 15 mm | Oorsprong: | China |
| Markeren |
316l drukomvormer van roestvrij staal,Oliegevulde gecompenseerde druksensor,druksensorzender met garantie |
||
Product Description
316L roestvrij staal met gecompenseerde met olie gevulde sensordrukomvormer
Inleiding:
HT15V is een silicium piezoresistieve druksensor die een zeer stabiele diffuse silicium sensor kern integreert.het zorgt voor nauwkeurige drukmetingen voor zowel vloeistoffen als gassenDeze sensor wordt veel gebruikt in verschillende toepassingen, zoals luchtcompressoren en koelsystemen.
Productkenmerken:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Vaste spanningstoevoer
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procesbesturingssystemen voor controle en controle van de druk
- Meestal gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparameters: | |||||
|---|---|---|---|---|---|
| Meetbereik | Afmeting ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute (A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | 100 ± 1 | 100 ± 2 | mV | ||
| Nul Offset Temp. Drift | ±0.8 | ±2 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ±0.8 | ±2 | % F.S. | ||
| Gecompenseerde Temp. | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 20 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 10V @ 25oC | |||||
| Ontwerp van de structuur | |
| Afmeting | |
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
1. Zorg tijdens de montage voor een goede pasvorm tussen de kern en de zenderbehuising om aan alle afdichtingsvoorschriften te voldoen.
2Bij de installatie van de behuizing moet de verticale uitlijning worden gehandhaafd en een gelijkmatige druk worden uitgeoefend om verstoppen of beschadiging van de compensatieplaat te voorkomen.
3Indien het te meten medium onverenigbaar is met het kerndiafragma of het behuizingsmateriaal (316L), dient dit bij de bestelling duidelijk te worden vermeld.
4Druk niet met de handen of scherpe voorwerpen op het sensordiafragma, omdat vervorming of doorbooringen interne componenten kunnen beschadigen.
5. Houd de drukpoort van de meetkern geventileerd naar de atmosfeer en voorkom dat vocht, stoom of corrosieve media de negatieve drukkamer binnendringen.
6In geval van wijzigingen in de bekabeling van de pinnen, raadpleeg dan altijd het etiket op de chip voor de juiste verbindingen.
| V&A |
.
.
